水平位移监测方案

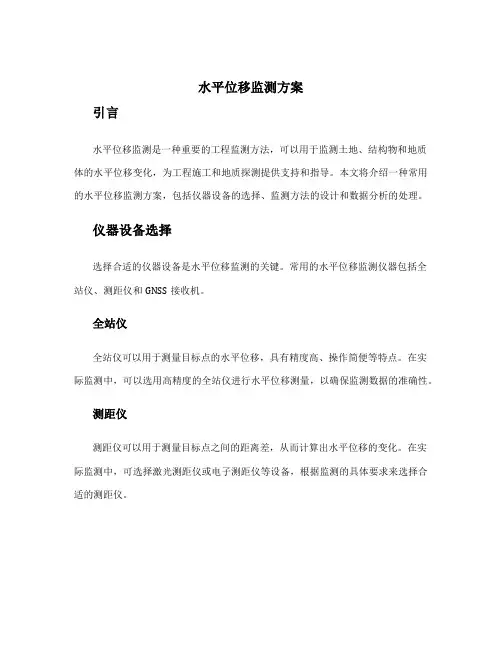

水平位移监测方案
水平位移监测方案引言水平位移监测是一种重要的工程监测方法，可以用于监测土地、结构物和地质体的水平位移变化，为工程施工和地质探测提供支持和指导。
本文将介绍一种常用的水平位移监测方案，包括仪器设备的选择、监测方法的设计和数据分析的处理。
仪器设备选择选择合适的仪器设备是水平位移监测的关键。
常用的水平位移监测仪器包括全站仪、测距仪和GNSS接收机。
全站仪全站仪可以用于测量目标点的水平位移，具有精度高、操作简便等特点。
在实际监测中，可以选用高精度的全站仪进行水平位移测量，以确保监测数据的准确性。
测距仪测距仪可以用于测量目标点之间的距离差，从而计算出水平位移的变化。
在实际监测中，可选择激光测距仪或电子测距仪等设备，根据监测的具体要求来选择合适的测距仪。
GNSS接收机GNSS接收机可以通过接收卫星信号来测量目标点的经纬度坐标，从而计算出水平位移的变化。
在实际监测中，可以选择高精度的GNSS接收机进行测量，以获得高精度的水平位移数据。
监测方法设计设计合理的监测方法可以提高水平位移监测的精度和效率。
监测方法的设计应考虑以下几个方面：监测点布设监测点的布设要根据工程地质条件和监测要求确定。
通常情况下，监测点应选择在结构物或地质体的关键位置，以确保监测到变形较大的区域。
监测频率监测频率的选择应根据工程施工进度和变形速率来确定。
对于施工工程，监测频率可以较高；对于地质体的监测，监测频率可以较低。
数据采集方式数据采集方式可以选择实时采集或定期采集两种方式。
实时采集可以实时监测到水平位移的变化，但需要相应的数据传输设备；定期采集可以通过定期测量来获得水平位移的变化，适用于较大时间尺度的监测。
数据处理监测数据的处理包括数据清理、数据对齐和数据分析等步骤。
数据清理可以去除异常值和噪音数据；数据对齐可以将监测数据与时间对齐，以便进行后续的数据分析；数据分析可以采用统计方法或数学建模方法进行。
数据分析处理水平位移监测数据分析的目的是根据监测数据得出结论，并进行预测或评价。

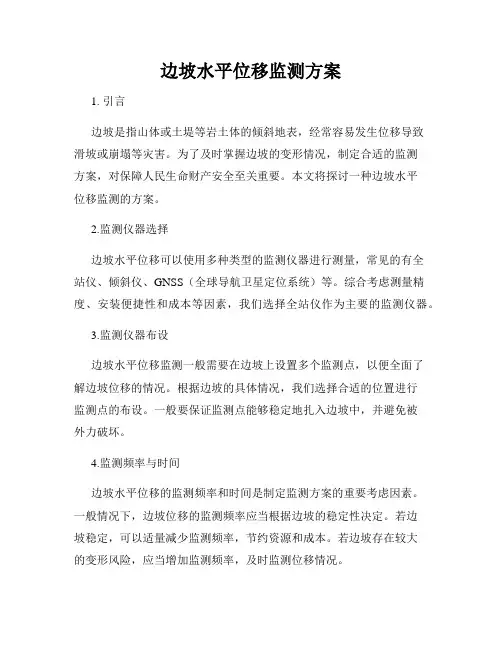

边坡水平位移监测方案
边坡水平位移监测方案1. 引言边坡是指山体或土堤等岩土体的倾斜地表，经常容易发生位移导致滑坡或崩塌等灾害。
为了及时掌握边坡的变形情况，制定合适的监测方案，对保障人民生命财产安全至关重要。
本文将探讨一种边坡水平位移监测的方案。
2.监测仪器选择边坡水平位移可以使用多种类型的监测仪器进行测量，常见的有全站仪、倾斜仪、GNSS（全球导航卫星定位系统）等。
综合考虑测量精度、安装便捷性和成本等因素，我们选择全站仪作为主要的监测仪器。
3.监测仪器布设边坡水平位移监测一般需要在边坡上设置多个监测点，以便全面了解边坡位移的情况。
根据边坡的具体情况，我们选择合适的位置进行监测点的布设。
一般要保证监测点能够稳定地扎入边坡中，并避免被外力破坏。
4.监测频率与时间边坡水平位移的监测频率和时间是制定监测方案的重要考虑因素。
一般情况下，边坡位移的监测频率应当根据边坡的稳定性决定。
若边坡稳定，可以适量减少监测频率，节约资源和成本。
若边坡存在较大的变形风险，应当增加监测频率，及时监测位移情况。
5.数据处理与分析边坡水平位移监测获取的数据需要进行处理和分析，以得出准确的结果。
在数据处理中，应当注意去除异常点和噪声干扰，保证数据的准确性。
在数据分析中，可以采用时间序列分析、回归分析等方法，对位移数据进行趋势预测和变形预警。
6.监测报告与预警边坡水平位移监测结果应当及时编制成监测报告，并提供给相关部门和人员。
监测报告中应包含边坡的位移数据、变形趋势分析以及风险评估等内容。
若边坡出现较大的位移，需要及时提出预警，并采取相应的安全措施，确保人民的生命财产安全。
7.总结边坡水平位移的监测方案能够及时发现边坡的变形情况，为防止滑坡和崩塌等灾害提供有效的预警和保障措施。
合理的监测仪器选择、布设和数据处理与分析方法是保证监测结果准确性的关键。
通过制定完善的边坡水平位移监测方案，能够最大程度地减少边坡灾害对人民生命财产造成的损失。
水平位移监测方案
水平位移监测方案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水平位移监测方案一、精度选择按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。
表1-1 水平位移基准网的主要技术指标表1-2 水平角方向观测法的技术指标（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。
沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。
在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。
（2）精度分析：由小角法的观测原理可知，距离D和水平角β是两个相互独立的观测值，所以由上式根据误差传播定律可得水平位移的观测误差：水平位移观测中误差的公式，表明：①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误差可以忽略不计，采用钢尺等一般方法量取即可满足要求；②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用高精度仪器或适当增加测回数来提高观测度；③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度要求的前提下，可以使用精度较低的仪器，以降低观测成本。
优点：此方法简单易行，便于实地操作，精度较高。
不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。
由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。
距离越远，则要求测角精度越高。
根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。
本次实习采用测小角法测量三等水平位移监测网进行检测。
边坡水平位移监测方案
边坡水平位移监测方案一、方案概述随着城市建设的不断发展，边坡工程的安全性成为社会关注的焦点。
为了及时发现和预测边坡的水平位移情况，本文设计了一套边坡水平位移监测方案。
二、方案内容1.监测仪器选择为了准确监测边坡的水平位移，我们选择了三种仪器进行监测：全站仪、倾斜仪和应变计。
全站仪可以实现高精度的水平角度测量，倾斜仪可以获取坡面的倾斜情况，应变计则用于测量边坡的变形情况。
2.监测点布设根据边坡的特点和监测要求，我们选定了合适的监测点位置。
监测点应覆盖边坡的整个水平长度，并且均匀分布在边坡的关键位置，包括坡顶、坡脚和中部等。
3.监测频率与时长为了获得准确的边坡位移数据，监测频率与时长是至关重要的。
我们建议每日进行一次全站仪的水平角度测量，每周进行一次倾斜仪的坡面倾斜测量，每月进行一次应变计的边坡变形测量。
监测时长应覆盖整个施工周期，并持续一段时间以获取较为准确的数据。
4.数据处理与分析获取到的监测数据需要进行有效的处理与分析，以便进行边坡的稳定性评估。
我们建议使用专业软件进行数据的录入、存储和处理，通过数据的时序变化分析、趋势预测等手段，判断边坡是否存在水平位移风险，并进行相应的处理和预警。
三、方案实施1.准备工作在实施监测方案之前，需要进行充分的准备工作。
包括确定监测仪器的型号与数量，选择合适的监测点位置，布置监测设备，并确保设备正常运行。
2.实施监测按照预定的监测频率和时长，对边坡进行水平位移监测。
保证监测数据的准确性和完整性，并及时处理设备故障或数据异常情况。
3.数据上报与分析监测数据的处理与分析是评估边坡稳定性的关键。
将获取到的监测数据上报至相关部门，并进行专业的数据分析与评估。
根据分析结果，制定相应的措施，确保边坡的安全与稳定。
四、方案评估与优化在实施监测方案的过程中，需要不断进行方案评估与优化。
根据实际情况，及时调整监测频率、监测点布设等参数，提高监测数据的准确性和可靠性。
五、总结本文设计的边坡水平位移监测方案，通过选择合适的监测仪器、布设监测点，并合理确定监测频率与时长，能够准确获取边坡水平位移数据，并进行有效的数据处理与分析。

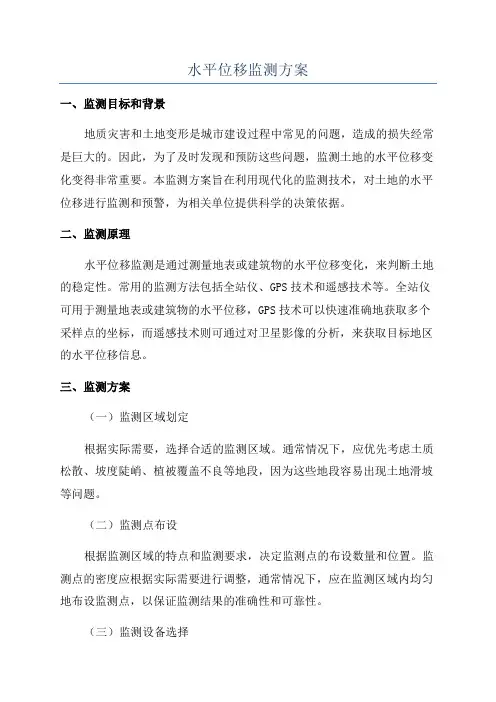

水平位移监测方案
水平位移监测方案一、监测目标和背景地质灾害和土地变形是城市建设过程中常见的问题，造成的损失经常是巨大的。
因此，为了及时发现和预防这些问题，监测土地的水平位移变化变得非常重要。
本监测方案旨在利用现代化的监测技术，对土地的水平位移进行监测和预警，为相关单位提供科学的决策依据。
二、监测原理水平位移监测是通过测量地表或建筑物的水平位移变化，来判断土地的稳定性。
常用的监测方法包括全站仪、GPS技术和遥感技术等。
全站仪可用于测量地表或建筑物的水平位移，GPS技术可以快速准确地获取多个采样点的坐标，而遥感技术则可通过对卫星影像的分析，来获取目标地区的水平位移信息。
三、监测方案（一）监测区域划定根据实际需要，选择合适的监测区域。
通常情况下，应优先考虑土质松散、坡度陡峭、植被覆盖不良等地段，因为这些地段容易出现土地滑坡等问题。
（二）监测点布设根据监测区域的特点和监测要求，决定监测点的布设数量和位置。
监测点的密度应根据实际需要进行调整，通常情况下，应在监测区域内均匀地布设监测点，以保证监测结果的准确性和可靠性。
（三）监测设备选择根据监测点的位置和监测要求，选择合适的监测设备。
如果监测点位于室内或条件较为良好的地方，可以选择全站仪作为监测设备；如果监测点位于户外或条件较为恶劣的地方，可以选择GPS技术或遥感技术作为监测设备。
（四）监测周期和频次根据实际需要，确定监测周期和频次。
监测周期一般为一个月或三个月，监测频次一般为每天或每周一次，具体周期和频次可根据实际情况进行调整。
（五）数据处理和分析对监测数据进行处理和分析，包括数据的收集、整理、存储和分析。
监测数据应按照一定的格式进行存储，以便于后续的分析和应用。
（六）监测结果报告根据监测结果，编写监测结果报告。
报告应包括监测数据的分析结果、水平位移变化的趋势等内容，同时还可以提出相关的建议和预警信息。
四、监测保障措施（一）设立监测保障团队组建专业的监测保障团队，包括技术人员、仪器设备维护人员等，负责监测设备的维护和检修工作。
边坡水平位移监测方案
边坡水平位移监测方案随着城市化进程的加快，边坡工程的建设和监测变得越来越重要。
边坡的稳定性是保证交通安全和人民生命财产安全的基础。
本文将介绍一种边坡水平位移监测方案，以确保边坡在使用过程中的安全性。
一、方案背景边坡是在土壤、岩土工程中常见的一种地质现象，特指悬挂或倾斜的山坡或高墙。
由于地质地貌变化、土壤侵蚀等原因，边坡容易发生滑坡、塌方等不稳定现象。
因此，边坡的水平位移监测对于及时掌控其变化和采取相应的措施至关重要。
二、监测方案1. 监测设备选型为了准确监测边坡水平位移，我们需要选择合适的监测设备。
目前常用的监测设备包括全站仪、位移传感器、倾角传感器等。
全站仪可以实时测量边坡各个位置的三维坐标，位移传感器能够监测边坡产生的水平位移，倾角传感器则用于检测边坡的倾斜情况。
2. 监测点布置在实施边坡水平位移监测之前，我们需要合理布置监测点。
监测点的布置应遵循以下原则：首先，监测点应覆盖整个边坡区域，包括顶部、中部和底部；其次，监测点之间的距离应均匀，以保证数据采集的全面性和准确性；最后，监测点的布置应考虑地质条件和监测设备的安装要求。
3. 数据采集与处理在监测过程中，我们需要定期采集监测点的数据，并进行相应的处理与分析。
数据采集可以通过电脑或移动设备进行，确保及时获取监测数据。
处理与分析阶段，可以利用相关软件对监测数据进行统计和绘图，以便更直观地观察边坡水平位移的变化趋势。
4. 预警与处理措施当边坡水平位移超过预警值时，需要及时发出预警，并采取相应的处理措施。
预警可以通过声光报警或手机推送等方式进行，以便相关工作人员及时处置。
处理措施可以包括加固边坡结构、排除降雨等不稳定因素，并定期检测边坡的安全状况，确保边坡的稳定性。
三、结语边坡水平位移监测方案的实施对于保障交通安全和人民生命财产安全具有重要意义。
通过选择合适的监测设备、合理布置监测点、及时采集和处理监测数据，并及时发出预警和采取相应的处理措施，可以有效预防和减少边坡水平位移带来的潜在危害。
基坑水平位移监测方案
基坑水平位移监测方案引言基坑是建筑工程中常见的施工方式之一，其施工过程涉及到土方开挖、地下室建设等步骤。
在进行基坑开挖和施工过程中，由于土壤的力学性质和外界环境的影响，会导致基坑产生水平位移，进而对施工安全造成威胁。
因此，监测基坑水平位移变得尤为重要，以及时掌握基坑变形情况，从而保证施工安全和工程质量。
1. 监测需求分析在进行基坑水平位移监测时，需要考虑以下几个方面的需求：a. 监测对象监测对象为基坑的边界及附近建筑物、管线等结构物，包括基坑开挖前后的变形情况。
b. 监测目标监测目标是为了掌握基坑水平位移的变化趋势和变形情况，及时发现异常情况，以减少施工风险和事故发生的可能性。
c. 监测时间监测时间根据基坑的施工周期和变形情况来确定，包括基坑开挖前、开挖过程中和基坑完成后的多个时段。
d. 监测精度监测精度是指监测数据的准确性和精细程度，其需根据具体工程要求和监测对象的特点来确定。
2. 监测方法选择在基坑水平位移监测中，常用的监测方法包括测量法、传感器监测法和遥感监测法。
a. 测量法测量法是使用传统的测量仪器，如经纬仪、水准仪等，对基坑进行定点测量，并通过观察测量值的变化来判断基坑的水平位移情况。
测量法具有操作简便、成本较低的优点，但监测周期较长，精度相对较低，无法实时监测。
b. 传感器监测法传感器监测法是使用自动化的传感器设备，如应变计、倾斜仪等，对基坑进行连续监测，并实时记录水平位移数据。
传感器监测法具有监测精度高、数据准确、监测周期短等优点，但需要一定的设备和技术支持，成本较高。
c. 遥感监测法遥感监测法是利用遥感技术，如卫星影像、激光雷达等，对基坑进行远程监测，通过图像分析和变形分析来获取水平位移信息。
遥感监测法具有监测范围广、监测周期短等优点，但受天气、云层等因素的影响，不适用于实时监测。
在选择具体的监测方法时，需综合考虑监测需求、项目预算、监测精度等因素，并与监测专业机构进行沟通和咨询，以确定最适合的监测方案。
边坡水平位移监测方案
边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前，首先需要对监测的边坡工程进行详细的概述。
包括边坡的地理位置、周边环境、边坡的类型（如自然边坡、人工边坡）、边坡的高度、坡度、岩土体性质等基本信息。
同时，还需了解边坡的使用情况，例如是否有建筑物、道路、管道等设施位于边坡上方或附近，以及边坡的历史变形情况和可能的影响因素。
二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工和使用过程中的变形情况，预测可能的滑坡或坍塌风险，为工程的安全施工和运营提供可靠的数据支持。
具体包括：1、评估边坡的稳定性，判断其是否处于安全状态。
2、为边坡的设计和施工提供反馈，优化设计和施工方案。
3、及时发现边坡变形的异常情况，采取相应的应急措施，避免灾害的发生。
三、监测依据监测工作应依据相关的国家规范、行业标准和工程设计文件进行。
例如《建筑边坡工程技术规范》（GB 50330-2013）、《工程测量规范》（GB 50026-2020）等。
四、监测内容1、水平位移监测点的布设在边坡顶部、中部和底部等关键位置设置监测点，监测点应具有代表性和稳定性。
监测点的间距应根据边坡的高度、坡度和地质条件等因素确定，一般在 10 20 米之间。
监测点应采用牢固的标志，如混凝土标石或钢钉，并进行编号和保护。
2、监测方法的选择常用的水平位移监测方法有全站仪测量法、GPS 测量法和激光测量法等。
全站仪测量法精度较高，但需要通视条件良好；GPS 测量法不受通视条件限制，但精度相对较低；激光测量法适用于短距离、高精度的监测。
根据工程实际情况选择合适的监测方法，也可以采用多种方法相结合的方式进行监测。
3、监测频率的确定在边坡施工期间，监测频率应较高，一般每天或每周进行一次监测。
在边坡使用期间，监测频率可以适当降低，根据边坡的稳定性情况，每月或每季度进行一次监测。
在遇到暴雨、地震等特殊情况时，应加密监测频率。
4、数据采集与处理每次监测时，应认真记录监测数据，包括监测点的坐标、位移量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平位移监测方案
一、精度选择
按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。
表1-1 水平位移基准网的主要技术指标
（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。
沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。
在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。
水平位移观测中误差的公式，表明：
①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误
差可以忽略不计，采用钢尺等一般方法量取即可满足要求；
②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用
高精度仪器或适当增加测回数来提高观测度；
③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度
要求的前提下，可以使用精度较低的仪器，以降低观测成本。
优点：此方法简单易行，便于实地操作，精度较高。
不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。
由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。
距离越远，则要求测角精度越高。
根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。
本次实习采用测小角法测量三等水平位移监测网进行检测。
二、作业流程
1.选点选取两个监测点P1，P2、一个测站点（工作基点）A、一个后视点B。
2.观测按照测回法水平角观测水平夹角。
在A点安置全站仪，在B点和P1,P2点设置瞄准标志，按下列步骤进行测回法水平角观测。
（1）在全站仪盘左位置瞄准目标B，将度盘置零，读得水平度盘读数并记录。
（2）瞄准目标P1，读得水平度盘读数并记录。
盘左位置测得半测回水平角。
（3）倒转望远镜成盘右位置，瞄准目标B，将度盘置零，读得水平度盘读数并记录。
（4）瞄准目标P1，读得水平度盘读数并记录。
盘右位置测得半测回水平角。
（5）用盘左、盘右两个位置观测水平角取平均值作为一测回水平角观测的结果。
每天观测监测点-测站点-后视点，获取观测数据，连续观测5天。
（P2点同理进行观测）
3.数据分析根据观测数据计算监测点的水平位移量，做出时间-位移图表，分析位移变形规律。
