AATCC 127-2003 静水压测试方法
AATCC127 标准在医疗防护用品上的应用
AATCC127 标准在医疗防护用品上的应用在医疗用品行业中，手术使用布料，防护服装布料，对耐静水压的要求非常严格，这关系到人的生命安全，生产纺织类医疗用品的公司几乎都会配备一台耐静水压测试仪，选择一台值得信赖的耐静水压测试仪器就非常的重要，目前大部分的医疗用品公司都旋转TEXTEST 的FX3000 和EYTEST LIMITED 的EY20，只有这两台能够满足医疗行业的严格要求。
在医疗防护布料测试中，耐静水压的测试主要使用AATCC127-2003 标准，标准要求的几个条件如下：测试环境温度:21±2℃环境湿度:65±2%测试头直径:114mm(面积100cm²)测试压力上升速率:60mbar/min虽然标准要求条件不高，大部分仪器制造商都声称能满足要求，其实很多客户购买后测试效果都不尽人意，转而重新购买EY20 或者FX3000。
医疗手术布料制作一般是无纺布中间压一层透气不透水薄膜，再把无纺布压倒测试头上就要求比较大的压力防止从侧面渗水，EY20 采用两边高压力压着，所有能更好的压紧测试布料，要测试精度高，上升速率的控制必须精确，从测试效果看，EY20 从1mBar~1000mBar/min 都能控制得非常精确，下图是EY20 选择60mBar/min 的压力上升曲线：EY20耐静水压测试仪已经内置了AATCC127 标准，非常方便客户使用。
选择AATCC127 标准EY20 标准部分标准列表附录：AATCC 127-2003抗水性﹕静水压法1.目的和范围1.1 此测试方法用于测定织物在静水压下抗水渗透的性能﹐它适用于所以类型的织物﹐包括经防水整理和拒水整理的织物。
1.2 抗水性取决于纤维和纱线对水的抵抗能力﹐以及织物结构。
1.3 用此方法测得的结果与AATCC雨淋或水喷洒方法测得的结果不同。
2.原理: 在试样的一面施加以恒定的速率增加的水压﹐直到试样的另一面出现三处渗水为止﹐水压可以从试样的上面或下面施加3.朮语﹕静水压﹕通过水将压力分布在某一外露的区域上。
国内外医用手术防护服标准比较及分析 (二 )
手术服和盖布在使用中 , 材料 (尤其是非织造
(2)在静 水压的测试方 面 , GB/T4744-1997、 材料 )表面的一些纤维绒毛 、碎片及各种微粒容易
AATCC127、EN28011 规定的 仪器 和测试 方法类 似 , 只是规定测试的水压上升速率有所区别 。
从材料表面上脱落 , 出现掉毛现象 , 微生物病原体 容易附着在掉落的微粒上[ 7] , 可能会落入病人的伤
注 ①:13.8 kPa, 1 min表示 :测试液与试样在 13.8 kPa下保持接触 1 min, 余类推 。
EN13795和 ISO16542对防护材料的掉毛性
种微粒的测试方法 )可以测量非 织造材料表面在
能要求用 ISO 9073-10 的测试方 法进行测 试 [ 21] 。
干态下产生的绒毛及各种微粒的数量 , 这个测试方
AATCC127水压上升 速率 : ASTMF1670 合成血液与
10 mm/s(或者 6 kPa/min) 试样接触程序 :
0 kPa, 5 min
13.8 kPa, 1 min
0 kPa, 54 min
ASTM பைடு நூலகம்1671测试液 与试 样接触程序 : 0 kPa, 5 min 13.8 kPa, 1 min 0 kPa, 54 min
样与合成血液接触时间 、测试程序与 ASTM F1670、 性能也是反映手术服和盖布使用安全的重要性能 ,
ISO16603相比较短 , 要求较低 。 GB19082-2003缺
需要对其进行测试和评价 。
表 3 国内外主要阻隔性能测试方法程序区别
标 准
拒 水 性 能 水冲击渗透 /沾水试验
静 水 压
EN 28011 水 压 上 升 速 率 : 0. 98 kPa/min (或 者 5.88 kPa/min) ISO 16604 测试液与 试样接 触程序 : 0 kPa, 5 min 14 kPa, 1 min 0 kPa, 4 min或者 : 0 kPa, 5 min 1.75 kPa, 5 min 3.5 kPa, 5 min 7 kPa, 5 min 14 kPa, 5 min 20 kPa, 5 min
织物透水性及测试方法
织物透水性及测试方法人们对织物有着防水和导水两方面的需求。
由纤维表面浸润性可知织物的导水性、舒适性；织物经过防水处理或是加了涂层可以增强其防水性能。
用不同的方法测试织物的透水量，所得到的不同参数，都是为了表征织物的透水性能。
本文主要研究织物透水性的影响因素，并依据其结构特点来选择测试方法。
影响织物透水性的因素：织物透水性是液态水从织物一面渗透到另一面的性能。
对于织物的防水和透水性，总体上来说主要有3个主要因素。
(1)纤维表面的浸润性。
当纤维的接触角θ90°时，纤维集合体材料是一个导水材料，结构紧密只会导致更多的毛细孔芯吸导水。
当纤维θ90°时，纤维具有防水特征，当织物结构越紧密(即孔隙越小)时，防水效果越好。
因此，织物只有在已知纤维的接触角时，才较好讨论其防水或透水性。
(2)织物的涂层。
在织物表面涂上一层不透水、不溶于水的连续薄膜层，降低了织物的透水性，织物因此不透气。
其不太适用于衣物，但可用于篷盖布或雨披等。
若采用防水、多微孔的涂层膜，可形成防水性优良，且透水、透气性好的涂层织物。
(3)环境。
拒水织物或涂层织物大多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防水性能。
而导水织物，大多为吸湿纤维材料。
相对湿度增大，纤维吸湿增强，纤维膨胀而毛细作用增强，故织物的导水性增强。
温度的影响与湿度相同。
因此环境对导水织物有很大的影响。
织物透水性测试：测量织物的透水性或防水性就是要测其拒水性或导水性，随织物实际使用情况不同而采用不同的方法，并以各种相应的指标来表示织物的透水性或防水性。
静水压法静水压法是指在一定的水压下织物的渗水能力，它适用于所有种类的织物，包括那些经过防水整理的织物。
织物的防水性与纤维、纱线和织物结构的抗水能力有关，所测结果与水喷淋和雨淋到织物表面是不一样的。
用静水压法测织物的防水性，有静压法和动压法。
静压法是在织物的一侧施加静水压，测量在此静水压下的出水量、出水滴时间、在一定出水量时的静水压值。
耐静水压测试仪的测试原理

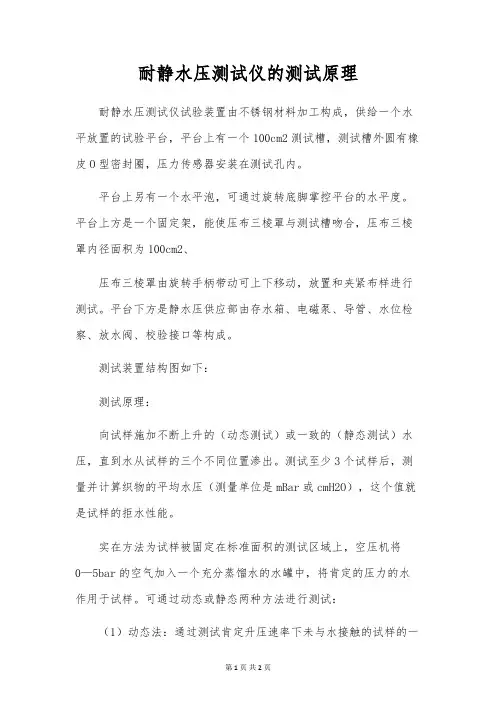

耐静水压测试仪的测试原理耐静水压测试仪试验装置由不锈钢材料加工构成，供给一个水平放置的试验平台，平台上有一个100cm2测试槽，测试槽外圆有橡皮O型密封圈，压力传感器安装在测试孔内。
平台上另有一个水平泡，可通过旋转底脚掌控平台的水平度。
平台上方是一个固定架，能使压布三棱罩与测试槽吻合，压布三棱罩内径面积为100cm2、
压布三棱罩由旋转手柄带动可上下移动，放置和夹紧布样进行测试。
平台下方是静水压供应部由存水箱、电磁泵、导管、水位检察、放水阀、校验接口等构成。
测试装置结构图如下：
测试原理：
向试样施加不断上升的（动态测试）或一致的（静态测试）水压，直到水从试样的三个不同位置渗出。
测试至少3个试样后，测量并计算织物的平均水压（测量单位是mBar或cmH2O），这个值就是试样的拒水性能。
实在方法为试样被固定在标准面积的测试区域上，空压机将0—5bar的空气加入一个充分蒸馏水的水罐中，将肯定的压力的水作用于试样。
可通过动态或静态两种方法进行测试：
（1）动态法：通过测试肯定升压速率下未与水接触的试样的一
面的渗出固定数量水珠时的压力判定试样的耐静水压性能。
（2）静态法：通过测试肯定静水压下，对试样保持该压力肯定时间后的渗水情况来判定材料的耐静水压性能。
注意事项：
1.试样水平放置，且不放鼓起；
2.织物上面或下面承受持续上升水压面积为100cm2；
3.试验时，夹紧装置不应漏水；
4.试样在夹紧装置中不会滑移；
5.尽量削减试样在夹紧装置边缘处产生渗水的可能性。
标签:耐静水压测试仪。
织物防水性能检测标准和方法
织物防水性能检测标准和方法1. 通防水性能测试标准纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检测和淋雨测试，国内外常用的检测方法见下表 1：表 1国内外主要检测标准检测项目 淋雨 标准号标准名称 GB/T 14577-1993ISO 9865-1991AATCC 35-2000JIS L1092-1998 6.3GB/T 4745-1997ISO 4920-1981 AATCC 22-2001JIS L1092-1998 6.1GB/T 4744-1997ISO 811-1981织物拒水性测定邦迪斯门淋雨法 纺织品邦迪斯门淋雨试验法测定织物拒水性 防水测试：雨水试验 纺织品抗水性检测邦迪斯门法 纺织织物表面抗湿性测定沾水试验 测定织物表面抗湿性（喷淋试验） 拒水性：喷淋试验 表面拒水性（喷淋） 纺织品抗水性能检测喷淋法 纺织织物抗渗水性测定：静水压试验 纺织织物抗渗水性的测定：静水压试验 耐水性：液体静压测试 抗渗水（静水 压） AATCC 127-2003JIS L1092-1998 6.1 纺织品抗水性能检测静水压法上表中的国家标准和日本 JIS 方法体系的技术方法基本上等效采用 ISO ，而 AATCC 方法检测方法与 ISO 的 主要不同之处在于：AATCC 的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间 级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。
2. 防水性能测试方法2.1静水压（ISO 811-1981）2.1.1应用范围及原理静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：−2γL cosθP =ρgr式中：γL——水的表面能；θ——微孔内壁与水的接触角；r ——微孔半径；g ——重力加速度。
由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。
科普静水压、喷淋法、雨淋法、芯吸法，四种防水性透水性测试方法
科普静⽔压、喷淋法、⾬淋法、芯吸法，四种防⽔性透⽔性测试⽅法导读本⽂阐述了织物的吸⽔性或防⽔性的影响因素及其测试⽅法，分析了纤维表⾯的浸润性、织物的涂层以及环境这3种影响因素。
⼈们对织物有着防⽔和导⽔两⽅⾯的需求。
由纤维表⾯浸润性可知织物的导⽔性、舒适性；织物经过防⽔处理或是加了涂层可以增强其防⽔性能。
⽤不同的⽅法测试织物的透⽔量，所得到的不同参数，都是为了表征织物的透⽔性能。
本⽂主要研究织物透⽔性的影响因素，并依据其结构特点来选择检测⽅法。
⼀、影响织物透⽔性（防⽔性）的因素：织物的透⽔性是液态⽔从织物⼀⾯渗透到另⼀⾯的性能。
对于织物的防⽔和透⽔性，总体上来说主要有3个主要因素：1、纤维表⾯的浸润性当纤维的接触⾓θ<90°时，纤维集合体材料是⼀个导⽔材料，结构紧密只会导致更多的⽑细孔芯吸导⽔。
当纤维θ>90°时，纤维具有防⽔特征，当织物结构越紧密(即孔隙越⼩)时，防⽔效果越好。
因此，织物只有在已知纤维的接触⾓时，才较好讨论其防⽔或透⽔性。
2、织物的涂层在织物表⾯涂上⼀层不透⽔、不溶于⽔的连续薄膜层，降低了织物的透⽔性，织物因此不透⽓。
其不太适⽤于⾐物，但可⽤于篷盖布或⾬披等。
若采⽤防⽔、多微孔的涂层膜，可形成防⽔性优良，且透⽔、透⽓性好的涂层织物。
3、环境拒⽔织物或涂层织物⼤多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防⽔性能。
⽽导⽔织物，⼤多为吸湿纤维材料。
相对湿度增⼤，纤维吸湿增强，纤维膨胀⽽⽑细作⽤增强，故织物的导⽔性增强。
温度的影响与湿度相同。
因此环境对导⽔织物有很⼤的影响。
⼆、透⽔性与防⽔性测试：测量织物的透⽔性或防⽔性就是要测其拒⽔性或导⽔性，随织物实际使⽤情况不同⽽采⽤不同的⽅法，并以各种相应的指标来表⽰织物的透⽔性或防⽔性。
1、静⽔压法静⽔压法是指在⼀定的⽔压下织物的渗⽔能⼒，它适⽤于所有种类的织物，包括那些经过防⽔整理的织物。
织物的防⽔性与纤维、纱线和织物结构的抗⽔能⼒有关，所测结果与⽔喷淋和⾬淋到织物表⾯是不⼀样的。
功能性整理中有关防水、静水压、透湿、透气等名词的具体含义和测试方法
功能性整理中有关防水、静水压、透湿、透气等名词的具体含义和测试方法技术支持：广州庄杰化工有限公司关键词：低温C6防水剂、耐水洗、PFOA、PFOS编辑：雷小姐户外功能性服装在国内正呈现星火燎原之势，不少国内品牌也在大力开发，但是消费者对于后整理方面的防水、静水压、透湿、透气等功能指标还存在一些误区，下面小编整理了关于功能性整理中几个重要指标的含义和区别：1、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC 22(评分制)；欧标：ISO 4920(评级制);美标与欧标评分评级对比:100分(5级);90分(4级);80分(3级);70分(2级);50分(1级);0分(0级).防泼水分为三种：普通防水(Water Repellent，简写为：（W/R)、耐泼水(Durable Water Repellent 户外面料行业习惯称为超泼水，简写为：（DWR)、特氟龙（TEFLON）防水；（1）普通防水（W/R）：洗几次衣服表面就没防水了，一般户外普通防水就可以了，常用数据在洗前70分,如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重；（2）超泼水（DWR）：广州庄杰化工生产的低温C6防水剂ZJ-FCB062，洗20次后保持80分（欧标3级）的效果；且不含PFOA、PFOS，符合最新环保规定；（3）特氟龙（TEFLON）：知名度非常高，防水、防污、防油等三防效果；2、静水压（Water Proofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2O表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC 127；日标JIS L 1092B；欧标：IS0 811；耐水压测试分洗前和洗后测试两种方法：（1）洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，涂层面料洗几次后耐水压值下降很大的，可能下降1000-3000 mmh2o左右；（2）洗后测：像THE NORTH FACE甚至有采用过水洗5-20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o以上；当然这种要求会导致成本更高！3、透湿度（Moisture Proofness简写为：MP）：透湿用单位g/㎡/24h 表示，指在一定的标准实验室条件下，使试样的两侧形成一特定的湿度差，水蒸汽通过试样进入干燥的一侧，通过测定透湿杯重量随时间的变化量，从而求出试样的水蒸汽透过率等参数。
AATCC 127-2003 静水压测试方法
AATCC测试方法127-2003耐水性：静水压试验法1.目的及适用范围1.1本测试方法采用静水压测定织物的抗水渗透性。
可用于各种织物，包括经过耐水或疏水后整理的织物。
1.2耐水性取决于纤维和纱线的抵抗性以及织物结构。
1.3采用本方法所得的结果可能与采用防雨水或防水喷淋的AATCC方法所得的结果有所差异。
2.原理2.1试样的一面接受不断恒速上升的静水压力，直至其另一面出现三处漏液。
水可以从试样的上方或下方进行施压。
3.术语3.1静水压，名词―水施加于某一面积上的力。
3.2耐水性，名词―织物的耐水润湿和耐水渗透性。
3.3疏水性，名词―纤维、纱线或织物的耐润湿性。
4.安全防范措施注：这些安全防范措施只供参考。
只对测试过程起辅助作用，并不包括全部内容。
在测试过程中，使用者有责任采用安全的、恰当的技术来处理样品。
必须向厂商咨询详尽的细节，如材料的安全数据表，以及其他厂商的建议。
还必须遵照所有的OSHA标准和规则。
4.1应遵从实验室管理规范。
在所有实验场所要戴上安全眼罩。
4.2在操作实验室测试设备时，应该遵从制造商的安全建议。
5.仪器和材料5.1静水压测试仪。
5.1.1选择1，静水压试验机(见11.1)。
5.1.2选择2，静水压头试验机(见11.2)。
5.2水，蒸馏水或去离子水。
6.试样6.1在能代表材料的织物的幅宽上斜对地裁取最少三个织物试样。
为了便于夹持，试样的尺寸应不小于200×200 mm。
6.2尽量不要处理试样，避免折叠和污染测试区域。
6.3测试前，试样应在温度为21±2℃（70±5°F），相对湿度为65±2%的大气中放置至少4小时，进行调湿。
6.4因为对试样正面和反面进行测试所得的结果不同，所以必须规定接触水的织物测试面。
在每个试样的一角标明测试面。
7.步骤7.1检验与试样接触的水的温度，将其控制在21±2℃（70±5°F）范围内（见10.3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AATCC测试方法127-2003耐水性：静水压试验法1.目的及适用范围1.1本测试方法采用静水压测定织物的抗水渗透性。
可用于各种织物，包括经过耐水或疏水后整理的织物。
1.2耐水性取决于纤维和纱线的抵抗性以及织物结构。
1.3采用本方法所得的结果可能与采用防雨水或防水喷淋的AATCC方法所得的结果有所差异。
2.原理2.1试样的一面接受不断恒速上升的静水压力，直至其另一面出现三处漏液。
水可以从试样的上方或下方进行施压。
3.术语3.1静水压，名词―水施加于某一面积上的力。
3.2耐水性，名词―织物的耐水润湿和耐水渗透性。
3.3疏水性，名词―纤维、纱线或织物的耐润湿性。
4.安全防范措施注：这些安全防范措施只供参考。
只对测试过程起辅助作用，并不包括全部内容。
在测试过程中，使用者有责任采用安全的、恰当的技术来处理样品。
必须向厂商咨询详尽的细节，如材料的安全数据表，以及其他厂商的建议。
还必须遵照所有的OSHA标准和规则。
4.1应遵从实验室管理规范。
在所有实验场所要戴上安全眼罩。
4.2在操作实验室测试设备时，应该遵从制造商的安全建议。
5.仪器和材料5.1静水压测试仪。
5.1.1选择1，静水压试验机(见11.1)。
5.1.2选择2，静水压头试验机(见11.2)。
5.2水，蒸馏水或去离子水。
6.试样6.1在能代表材料的织物的幅宽上斜对地裁取最少三个织物试样。
为了便于夹持，试样的尺寸应不小于200×200 mm。
6.2尽量不要处理试样，避免折叠和污染测试区域。
6.3测试前，试样应在温度为21±2℃（70±5°F），相对湿度为65±2%的大气中放置至少4小时，进行调湿。
6.4因为对试样正面和反面进行测试所得的结果不同，所以必须规定接触水的织物测试面。
在每个试样的一角标明测试面。
7.步骤7.1检验与试样接触的水的温度，将其控制在21±2℃（70±5°F）范围内（见10.3）。
7.2擦干夹持面。
7.3夹持试样，使测试面朝着水面（见11.5）。
7.4进行操作。
7.4.1选择1，静水压试验机（见11.1）。
7.4.1.1启动电动机，按下控制杆，使溢流装置以10 mm/s的速度上升，当水从溢流装置流出时，迅速关闭气孔。
7.4.2选择2，静水压头试验机（见11.2）。
7.4.2.1选择60 mbar/min的梯度，按下启动按钮（见11.4）。
7.5不考虑出现在试样夹紧环边缘附近3 mm内的水滴，当水滴在试样上三个不同位置出现渗透时，记下此时的静水压。
8.计算8.1计算每个样本的平均静水压。
9.报告9.1每个试样的数值及每个样本的平均值9.2测试材料和测试面9.3水温和水的类型9.4梯度(水压上升速率)9.5所选用的测试仪9.6对本方法的任何修正10.精确度及误差10.1精确度，测试结果与测试仪有关。
10.2和10.3中给出了每种仪器的精确度。
10.2Suter静水压试验机（选择1）。
10.2.11993年，在有限多个的实验室间进行研究，其中包括六个实验室，每个实验室有两个操作员，对两种织物(每种织物三个试样)进行测试。
事先没有对参与测试的实验室在进行本测试方法的能力的相对水平进行评价。
10.2.2两种织物的尺寸标准不同（第一种织物约为810mm；第二种织物约为340mm），而且这两种织物的剩余方差也不同。
因此，应分别给出每种织物的精确度。
10.2.3本测试方法的使用者应注意本研究的有限性，并慎重使用这些结果。
10.2.4通过对每种织物的数据集进行分析可得方差分量和临界差值，如表I，I和III所示。
为了合适的精确度参数，（N）个测试的两个平均值之间的差异应达到或超过表中的数值。
在95%的置信水平下，表中的数值在统计上非常重要。
表I 两种织物的方差分量（选择1测试仪)组分织物1的方差织物2的方差实验室13.450 7.323操作员 3.127 2.145试样30.253 5.382表II 在95%的置信水平下织物1的临界差值（选择1测试仪)平均测试(N) 单个操作员实验室内实验室间1 15.25 16.02 18.972 10.78 11.84 15.613 8.80 10.08 14.314 7.62 9.06 13.625 6.82 8.04 13.19表III 在95%的置信水平下织物2的临界差值（选择1测试仪)平均测试(N) 单个操作员实验室内实验室间1 6.43 7.61 10.682 4.55 6.10 9.673 3.71 5.50 9.304 3.22 5.18 9.125 2.88 4.98 9.0010.3Textest FX3000静水压头试验机（选择2）。
10.3.1在单个实验室研究中，六个不同的实验室技术员对五种材料的三个试样进行测试。
10.3.2五种材料的尺寸标准不同：A=103，B=33，C=37，D=12和E=77。
本研究中所得的数据以毫巴表示（国际单位制）。
由于五种材料的剩余方差不同，因此需要分别给出每种材料的精确度。
10.3.3通过对每种材料的数据集进行分析可得临界差值，如表IV，V，VI，VII和VIII 所示。
为了合适的精确度参数，（N）个测试的两个平均值之间的差异应达到或超过表中的数值。
在95%的置信水平下，表中的数值在统计上非常重要。
10.3.4此选择没有确立实验室间的精确度。
在获得此精确度信息之前，本方法的使用者应采用标准统计技术，对实验室间平均值进行测试结果的比较。
表IV 95%的置信水平下材料A的临界差值（选择2测试仪)平均测试(N) 单个操作员实验室内1 72.49 72.492 51.26 51.263 41.85 41.854 36.25 36.255 32.42 32.42表V 95%的置信水平下材料B的临界差值（选择2测试仪)平均测试(N) 单个操作员实验室内1 10.08 12.852 7.13 9.093 5.82 7.424 5.04 6.435 4.51 5.75表VI 95%的置信水平下材料C的临界差值（选择2测试仪)平均测试(N) 单个操作员实验室内1 16.13 16.132 11.40 11.403 9.31 9.314 8.06 8.065 7.21 7.21表Ⅶ 95%的置信水平下材料D的临界差值（选择2测试仪)平均测试(N) 单个操作员实验室内1 2.88 3.502 2.04 2.473 1.66 2.024 1.44 1.755 1.29 1.57表Ⅷ 95%的置信水平下材料E的临界差值（选择2测试仪)平均测试(N) 单个操作员实验室内1 15.04 16.552 10.63 11.703 8.68 9.554 7.52 8.275 6.72 7.4010.4误差10.4.1织物的耐水性只能根据一种测试方法进行定义。
没有用于测定真实值的独立仲裁法。
本测试方法不存在任何已知的误差。
11.注释11.1静水压试验机（Suter）11.1.1这种仪器基本上有一个配有同轴环形夹具的倒置圆锥形井。
同轴环形夹具能将织物试样夹紧于井的底部。
此仪器以每秒10.0±0.5mmH2O的速度，从直径为114 mm的试样区域上方注水。
试样的下方配有镜子，以便于操作员能根据水滴确定液体渗透试样的情况。
井上配有用于通风活门。
11.1.2上述的这种静水压测试仪可从Alfred Suter公司购买。
公司的地址为P.O. Box 350，Ramsey NJ 07446-0350；电话：201/818-0113；传真：21/818-0654。
11.2静水压头试验机（Textest）11.2.1本测试仪采用电控泵，以60 mbar/min（速度可调）速度对织物底面施加静水压。
在一个有100±5cm2（直径>>4.5英寸）环形测试区域的容器中注入蒸馏水或去离子水。
通过同轴夹具固定织物试样，同轴夹具上配有观察指示灯，有助于操作员观察水滴的渗透情况。
数字读数显示压力。
有一个RS232的数据端口，用于传输数据进行存储和统计分析。
11.2.2Textest静水压头试验机可从Advanced Testing Instrument Corp.公司购买。
公司地址为316D Business Parkway，Greer SC 29651-7119；电话：864/989-0566；传真：864/989-0567。
11.3某些实验室使用室温的水。
如果不在20±2℃情况下进行测试，则应加以注明。
11.4 1 mbar = 1.02 cmH2O。
11.5通过在夹具区域使用石蜡密封织物，可将侧边液体泄漏的情况降至最低。
