4楼梯双控灯的安装(原始版)教程
确工时、工艺要求和人员分工，叙述个人任务要求。
• 2.能熟悉单刀双掷开关的特点，识别单刀双掷开关的 图形符号，能读懂电路原理图、施工图，描述施工现 场特征，制定工作计划。 • 3.能根据任务要求和施工图纸，列举所需工具和材料
清单，准备工具，领取材料。
• 4.按照作业规程应用必要的标识和隔离措施，准备现 场工作环境。
括联络事项、联络部门、要求完成期限、
谁跟进等内容。任务完成后，填写相关内
容，交由验收人员验收并加以评价。
双控开关的外形图及结构示意图
外形图
结构示意图
双联开关有一个动触片和两个静触点 ， 动触片可以分别与两个静触头闭合 ，达 到接通的目的。
除了单联双控开关外，你知道还有双联、四联 、八联双控开关吗？
学习任务四楼梯双控灯的安装
操作步骤
1.单开双控开关。DDZ-13,DDZ-15 ２.白炽灯。DDZ-14 ２.电流插座。
工作场景二：（50分钟）施工准备
• 各公司电工组主管安排电工人员根据现场的实际情 况及电路原理图去仓库领料
领料单
序号 物料名称 物料型号 规格 数量 备注
审核：
发料人：
领料人：
线路原理图：
SA1
SA2
阅读电路原理图：
• 问题1：电气原理图中的两个开关有何特点？比较之 前用过的单控开关有何区别？
• 问题2：两种电气原理图有何不同？哪种更省材料？
• 问题3：根据电气原理图该去仓库领何种材料？
• 问题4：在电气原理图中，当开关处于不同的位置时
，灯泡的亮、灭情况怎么样变化？
• 问题5：请查阅资料，说明单刀双掷开关有哪些品牌
报修事项： 振兴快递公司3号楼的楼梯长期无照明灯，夜间存在较严重的安全隐 患，现要求用塑料护套线明敷方式在楼梯装设照明灯，控制方式为两个单刀双掷 开关控制一个灯，要求3个小时内完成。
报修时间
接单人 维 修 项 目
10：00
李小明
要求完成时间
维修开始时间
17：00
13：00
派单人
维修完成时间
李敏
15：35
所需材料： 单刀双掷开关2个（型号自定），螺口白炽灯1只（220V100W），螺 口灯座1只，接线盒2只，圆木1只，塑料护套线，膨胀螺丝，绝缘胶带，常用工 具及量具，施工图、工作任务单、安全操作规程等 维修部位 维修结果 3号楼楼梯灯 可以使用 维修人员签字 班组长签字 张文涛 赵健
维修人员工作态度是否端正：是□ 否□本次维修是否已解决问题：是□ 否 □是否按时完成：是□ 否□客户评价：非常满意□ 基本满意□ 不满意 □客户意见或建议： 验 收 项 目
• 5.按图纸、工艺要求、安全规程要求施工，会使用冲击钻 • 6.施工后，能按施工任务书的要求利用万用表进行检测。
• 7.按电工作业规程，作业完毕后能清点工具、人员，收集 剩余材料，清理工程垃圾，拆除防护措施。
• 8.能正确填写任务单的验收项目，并交付验收。 • 9、工作总结和评价。
工作任务单
2010年 5月 10日 楼房 号 报 修 项 目 3号楼 报修人 王建国 联系电话 No.0009 85309336
学习任务四
楼梯双控灯的安装
学习任务四楼梯双控灯的安装
工作情景描 述
主管领导要求在楼梯安装照明灯，控制 方式为两个单刀双掷开关控制一个灯，敷设 电路的施工方式采用护套线明敷设方式。工 时为3个小时，要求按照电工安全操作规程进 行安装，并符合国家电工安装工艺标准。
学习目标：
• 1.能独立阅读“楼梯双控灯的安装”工作任务单，明
？请列举五种。
学习过程
二、识读电气原理图
学习任务四楼梯双控灯的安装
如图所示，SA1接1，SA2接3时，断路，灯不亮
学习过程 SA1 2 1 3 L
220V
学习任务四楼梯双控灯的安装
1 3 N
2 SA2
1.按SA1,SA2不动 SA1接3，SA2仍接3时，通路，灯亮 2.按SA2,SA1不动 SA1仍接3，SA2接1时，断路，灯灭 3.按SA2,SA1不动 SA1仍接3，SA2接3时，通路，灯亮 4.按SA1,SA2不动 SA1接1，SA2仍接3时，断路，灯灭
照明配电箱
壁灯 吸顶灯
带开关插座
荧光灯 带指示灯开 关
装一单极开 关
单管或三管 灯
单极双控拉 线开关
双控开关 单相三 线
双极开关
依次表示明 装暗装、密 闭、防爆
插坐
工作场景三：（70分钟）现场施工
• 1.各公司电工组组长根据电工领回来的材料安排
电工人员进行相应的工作
• 2.各电工人员根据组长的工作分工进行现场施工
双控开关的检测及接线
•检测：将万用表的档位达到电阻*1档，首先
进行机械调零，将其中一支表棒接在公共触 点上，将另一支表棒分别与下面的两个静触 点连接，按动开关，观察开关的通断情况。 如果公共触点与两个静触点之间总是处于一 通一断的状态，则开关正常；如果总是处于 全通或全断的状态，则开关失灵。
接线：公共触点接相线（进线），两个静触 点分别与另一个双控开关的静触点进行连接。
• 3.通过团队协作，各电工人员在完成现场施工以 后，通过使用万用表、电笔等电工工具进行通电 前的检查
• 4.对现场进行“6S”整理工作
现场施工
问题1：双控开关应如何接线？
日期：
现场施工图：
电工组人员在领回物料后，根据理场情况团 队合作共同完成现场施工图的绘制
QF
木板布线施工图样板
现场施工图样板
施工前的准备
• 问题1：我们在领料时应如何与仓库部门人 员进行沟通？
• 问题2：我们如何根据现场和材料绘制现场 施工图？ • 问题3：根据现场施工图，我们能知道哪些 信息？
• 知识拓展：
• 现场施工图： • 施工时工人所依据的图样，这通常比电路原 理图要更详细，包括了图与说明。以上是模 拟楼梯双控灯的木板布线施工图，图中标注 了走线的尺寸，所用电器元件的文字、图形 符号及导线种类。
知识扩展：部分电器设备在平面图上的图形符号
名称 图形符号 说明 名称 图形符号 说明
客户签字
工作联络单：
• 见各位接到的工作任务单： • 问题1：工作任务单主要起什么作用？一般 由谁来填写？谁接单？ • 问题2：维修人员从报修事项中可以了解哪 些信息？ （维修内容、维修时间、维修地 点、维修材料等）
知识扩展：
工作联络单：
工作联络单是相关部门就相关事项进行沟
通联络的工具。工作联络单的主要内容包
双联双控开关电路的三种接线法
第三种方法：双联开关电路另类接线法（两个开关都入火线，安全）
接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
——————————————————————————
特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

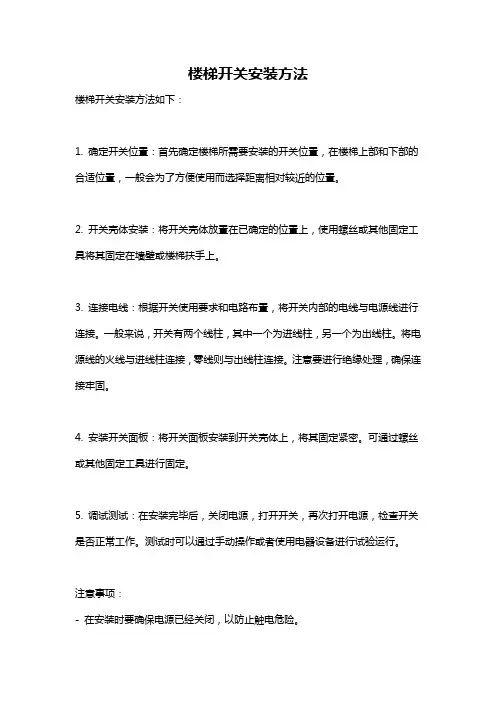

楼梯开关安装方法
楼梯开关安装方法
楼梯开关安装方法如下：
1. 确定开关位置：首先确定楼梯所需要安装的开关位置，在楼梯上部和下部的合适位置，一般会为了方便使用而选择距离相对较近的位置。
2. 开关壳体安装：将开关壳体放置在已确定的位置上，使用螺丝或其他固定工具将其固定在墙壁或楼梯扶手上。
3. 连接电线：根据开关使用要求和电路布置，将开关内部的电线与电源线进行连接。
一般来说，开关有两个线柱，其中一个为进线柱，另一个为出线柱。
将电源线的火线与进线柱连接，零线则与出线柱连接。
注意要进行绝缘处理，确保连接牢固。
4. 安装开关面板：将开关面板安装到开关壳体上，将其固定紧密。
可通过螺丝或其他固定工具进行固定。
5. 调试测试：在安装完毕后，关闭电源，打开开关，再次打开电源，检查开关是否正常工作。
测试时可以通过手动操作或者使用电器设备进行试验运行。
注意事项：
- 在安装时要确保电源已经关闭，以防止触电危险。
- 在操作时注意绝缘处理，避免导线短路或触电危险。
- 安装时参考相关的电气安装规范和标准，确保安装质量和安全性。
《照明线路安装与检修》一体化课件——第三章 楼梯双控灯的安装与检修
三、楼梯双控灯的安装与检修
03
楼梯双控灯的安装与
检修
单刀双掷开关
单刀双掷开关由动端和不动端组成，动端就是所谓的“刀”， 它应该连接电源的进线，也就是来电的一端，一般也是与开关 的手柄相连的一端；另外的两端就是电源输出的两端，也就是 所谓的不动端，它们是与用电设备相连的。它的作用，一是可 以控制电源向两个不同的方向输出，也就是说可以用来控制两 台设备，或者也可以控制同一台设备作转换运转方向使用。
槽板布线
槽板布线在日常生活和生产中十分常见。塑料槽板安装 维修方便、具有多种规格、成本较低，适用场合较广泛，经 常用于工程改造线路。
槽板布线
塑料槽板（阻燃型）布线是把绝缘导线敷设在塑料槽板 的线槽内，上面用盖板把导线盖住。这种布线方式适用于办 公室、生活间等干燥房屋内的照明，也适用于工程改造更换 线路以及弱电线路吊顶内暗敷设等场所使用。塑料槽板布线 通常在墙体抹灰后进行。
槽板布线
注意事项 1、塑料膨胀管紧固需要配合螺丝钉来完成，不能使用快牙自攻螺丝，因为易切 入膨胀管本体，甚至会将膨胀管切断，没有达到最佳膨胀的效果。 2、使用时，须先用冲击电钻（锤）在固定体上钻出相应尺度的孔，再把螺栓、 胀管装入孔中，旋紧螺母即可使螺栓、胀管、装置件与固定体之间胀紧变成一 体。 3、吊扇、吊灯类较重的物品不能使用塑料胀管，因为时间久了塑料制品会老化 ，可能导致后期跌落伤人。 4、钻孔不能过浅，胀管在里面不能完全张开，或者打洞时握不住手柄经常晃动 导致洞口过大，这都会导致膨胀螺栓在内部的结实程度。
槽板布线
自攻螺丝一般是指尖头的，粗牙的，质地较硬的木螺丝，也有铝合金、塑料的。用 于金属孔开螺纹的一种特殊自攻螺丝被叫做丝攻。 自攻螺丝用于非金属或较软的金属（如彩钢板与彩钢板的连接，彩钢板与檩条、墙 梁的连接等），不用打底孔和攻丝;自攻螺丝是尖头的，这样才能"自攻";普通螺丝 都是平头的，粗细一致。 它可以在被固结的材料上，靠其自身的螺纹，将被固结体"攻-钻、挤、压"出相应的 螺纹，使之相互紧密配合。
《楼道双控灯的安装》工作页【范本模板】
楼梯双控灯的安装学习目标：1.能独立阅读“楼梯双控灯的安装"工作任务单，明确工作内容、工时、工艺要求，叙述个人工作任务。
2。
能描述施工现场特征,制定工作计划，读懂电路原理图、认识单刀双掷开关的特点、识别单刀双掷开关的图形符号，绘制施工图.3.能根据任务要求和施工图纸，列举所需工具和材料清单，准备工具,领取材料。
4。
能按照电业安全操作规程,使用必要的标识和隔离措施，准备现场工作环境，检验元器件的质量。
5.能按图纸、工艺要求、照明线路安装规程要求施工，能使用冲击钻，能使用梯子进行登高作业.6。
能使用万用表对安装完毕的电路进行检测。
7。
作业完毕后能清点工具、人员，收集剩余材料，清理工程垃圾，拆除防护措施。
8。
能正确填写任务单的相关项目，并交付验收。
9．能作出工作总结和评价.建议课时：20课时工作情境描述：某公司主管领导为了职工夜间工作安全，要在某幢老办公楼的楼梯间加装照明灯，要求楼上、楼下均可开灯、关灯。
该公司领导要求不改变墙体结构，用最快的速度装好楼梯间的照明灯，以便当晚就可使用。
工作流程与内容：学习活动一:明确工作任务学习活动二：勘查施工现场学习活动三:制定工作计划,列举工具和材料清单学习活动四：工作准备与元器件的学习学习活动五：现场施工学习活动六：施工项目验收学习活动七:工作总结与评价学习活动一：明确工作任务学习目标：能根据“楼梯双控灯的安装”工作任务单，明确工时、工作内容、工艺要求，并在教师指导下进行人员分组。
学习地点：教室学习课时：2课时学习过程：请阅读施工任务单，用自己的语言描述具体的工作内容。
金蓝领物业管理责任有限公司工作任务单2010年 5月 10日 No。
0009报修项目楼房号3号楼报修人王建国联系电话85309336报修事项：振兴快递公司3号楼的楼梯间长期无照明灯，夜间工作时存在较严重的安全隐患，现要求不改变墙体结构在楼梯装设照明灯,控制方式为楼上楼下均可控制，要求尽快完成，当晚就可使用。
电梯灯双控的接线方法
电梯灯双控的接线方法电梯灯的双控接线方法有几种不同的方式，下面将详细介绍每种方法的原理和步骤。
方法一：单灯双控接线这种方法适用于只有一盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 电梯井口灯的接线如下：电源线首先接入开关A的一个端口，开关A的另一个端口与灯线连接。
开关A的另一端口则与开关B的一个端口相连。
开关B的另一个端口再与灯线连接。
3. 电梯轿厢灯的接线与电梯井口灯类似：电源线通过开关A连接到灯线，开关A的另一个端口与开关B的一个端口相连，开关B的另一个端口再与灯线相连。
方法二：多灯双控接线这种方法适用于有多盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 将电源线连接到开关A的一个端口。
然后将开关A的另一个端口依次与每盏灯的首端相连。
每盏灯的尾端再与开关B的一个端口相连。
3. 开关B的另一个端口也与每盏灯的首端相连。
通过以上的接线方法，无论是单灯还是多灯，都可以实现电梯灯的双控功能。
当任意一个双控开关被按下时，所连接的灯都会被打开或关闭，从而实现对电梯灯的控制。
需要特别注意的是，在进行接线时要确保所有的电源线、开关和灯线都处于断电状态。
接线完成后，应该仔细检查所有接线是否牢固，以免接线松动引发电路短路或其他安全隐患。
另外，根据不同的电梯类型和安全规范，实际的接线方法可能会有所不同。
为了确保安全，并且符合当地的电气安全标准，建议在进行接线操作前，先查阅电梯设备的相关说明书或咨询专业人士的意见。
楼梯双联双控开关接线方法图解
楼梯双联双控开关接线方法图解如果家里的空间有点，一个开关控制一个用电器就会无法瞒住我们的需求。
比如，我们在楼下开了楼梯的电灯，然后上了楼之后，想要关电灯，那么就需要在楼上也有个开关能够控制楼梯的电灯。
下面小编就来和大家说说家庭双联双控开关的接线方法，让生活多一些方便。
什么是双联双控开关：说起来，单联双控开关和双联单控开关的定义是差不多的，唯一的区别就是双联是两个按钮的开关，单联就只是一个按钮的开关。
双联开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
下面我们具体来了解一下“联”、“控”分别代表什么意思，或者也可以称为单极、双极、三极开关。
1、所谓“位”，又称为“联”，就是指在一个面板上，有几个开关功能模块。
“一位”就是有一个开关，“两位”就是有两个开关，能分别控制两个用电设备。
2、所谓“控”，即一个开关选择性地控制几条电路。
如双控开关，以字母a、b表示电路，即开关的过程就是接通a断开b，或接通b断开a的过程。
两条线路不会同时开启，也不会同时断开。
在家庭中，可以使用两个双控开关，通过一定排线规则，实现在两个地方控制一个电器的功能，而这种功能较多地应用于在客厅、卧室的照明上。
双联双控开关接线方法：双联双控开关接线方法一双联双控开关接线方法二（标准）双联双控开关接线方法三（省线法）双联双控开关的接线是先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
双控开关的安装方法
双控开关的安装方法
双控开关的安装方法如下：
1. 首先，关闭电源，确保电路断开。
2. 使用螺丝刀拆下原有的单控开关面板。
3. 用电表测量导线的电压。
确保电源线和灯具线已经断开。
4. 断开原有的单控开关连接线，将导线两端的绝缘皮剥掉一段。
5. 将双控开关的连接线插入原有的接线孔中。
一般来说，双控开关有两个连接线，分别标记为“L1”和“L2”。
6. 将绝缘皮剥掉的导线分别与双控开关的两个连接线相连接。
确保连接牢固。
7. 将双控开关的面板固定在墙壁上，使用螺丝将其紧固。
8. 打开电源，测试开关和灯具是否正常工作。
如有需要，调整开关的位置。
9. 安装完毕后，请检查电路连接是否牢固，确保没有漏电和短路的风险。
请注意，在进行上述步骤之前，最好参考双控开关的安装说明书，以了解具体的安装要求和步骤。
此外，如果您没有相关的电气知识和经验，最好请专业电工进行安装，确保安全和正确性。
双控开关接线图含电路图原理和接法完整版
双控开关接线图含电路图原理和接法集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]双控开关接线图最全！含电路图原理和接法双控开关接线分单联双控、双联双控开关、三联双控开关三种，在本文土巴兔小编主要通过介绍是什么是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为大家介绍双控开关接线图，为大家做电路接线参考。
一、什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
二、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图单联双控开关接线图2、单联双控开关原理?单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
3、单联双控开关接法?把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
