定期更换制动液,并排放制动系统中 的空气。
03 底盘故障诊断与排除
传动系统故障诊断与排除
传动轴异响
变速箱换挡困难
检查传动轴连接是否紧固,润滑是否 良好,必要时更换传动轴。
检查变速箱油位及油质,维修或更换 变速箱内部故障部件。

离合器打滑或分离不彻底
调整离合器踏板自由行程,更换磨损 严重的摩擦片。
悬挂系统故障诊断与排除
检查悬挂臂是否有变形、松动 或损坏,进行校正或更换。
平衡杆维修检测
检查平衡杆是否有松动、变形 或损坏,进行校正或更换。
悬挂弹簧维修检测
检查悬挂弹簧是否有断裂、变 形或过软,进行更换或调整。
车轮与轮胎维修检测
轮胎更换与安装
定期更换轮胎,并确保轮胎正 确安装。
轮胎气压检测
定期检查轮胎气压,确保符合 标准气压。
轮胎动平衡检测
对轮胎进行动平衡检测,确保 行驶平稳。
车轮外观检测
检查车轮外观是否有裂纹、变 形或损坏,进行更换或修复。
转向系统维修检测
转向柱维修检测
检查转向柱是否有松动、磨损或损坏,进行 紧固或更换。
转向拉杆维修检测
检查转向拉杆是否有松动、变形或损坏,进 行更换或修复。
转向器维修检测
检查转向器是否有漏油、异响或卡滞,进行 更换或调整。
汽车底盘维修检测ppt课件
目 录
• 汽车底盘维修检测概述 • 底盘系统维修检测 • 底盘故障诊断与排除 • 底盘维修检测技术与实践 • 总结与展望
01 汽车底盘维修检测概述
底盘维修检测的重要性
确保行车安全
底盘是汽车的重要组成部分,其 性能直接影响汽车的操控性和稳 定性。通过定期的维修检测,可 以及时发现并修复底盘故障,从

汽车检测诊断技术-底盘测功

汽车检测诊断技术-底盘测功

3. 底盘测功机组成
底盘测功机主要由滚筒装置、功
率吸收装置(即加载装置)、测量 装置和辅助装置4部分组成。
(1) 滚筒装置
滚筒转动相当于连续移动的路 面,被测汽车的车轮在其上滚 动,从而模拟路面。 根据使用情况应尽量使滚筒的 附着力接近பைடு நூலகம்道路的实际情况。
(2) 加载装置
模拟汽车运行中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等。 底盘测功机大多数采用电涡流式功率吸收装置,其可控性好、结构简单、 体积小、重量轻、便于安装。 利用惯性飞轮的转动惯量模拟汽车旋转质量的转动惯量及汽车平移质量的 惯量; 飞轮组合采用电磁离合器自动或手动切换,在允许的误差范围内满足汽车 的惯量模拟。
(5)其他装置
其他装置包括引导系统,也称司机助手,其作用是引导驾驶员按提示进行 操作。提示的方法有两种:一种是显示牌,另一种是大屏幕显示装置。 ①显示牌:提示驾驶员如何操作车辆及显示检测结果。 ②大屏幕显示器。
举升装置
底盘测功机举升装置实现举升 车辆的目的。 常用类型有:①气压式升降机。 ②液压举升装置。
(1)测量驱动轮的输出功率和驱 动力,用于评价汽车的动力性; (2)通过测量驱动轮的输出功率 或驱动力与测量出的发动机输出功 率比较,判断发动机发出的功率经 过传动系传递后是否下降以及下降 的程度,从而判断汽车传动系统的 技术状况。
2.底盘测功机的原理
(1)底盘测功机利用飞轮 惯性的转动惯量来模拟汽 车运行时的转动惯量及汽 车直线运动的惯性; (2)采用加载装置来模拟 汽车在运行过程中所受的 空气阻力,车轮的滚动阻 力及爬坡阻力等; (3)通过滚筒旋转运动来 模拟路面。
(3) 测量装置
测量装置包括测力装置、测速 装置、测距装置和功率指示装 置。 电涡流测功器不能直接测出汽 车驱动轮的输出功率值,需要 测出旋转运动时的转速与扭矩, 或直线运动时的速度。

汽车检测与诊断技术 第4章 汽车底盘的检测与诊断4精品PPT课件

汽车检测与诊断技术 第4章 汽车底盘的检测与诊断4精品PPT课件
图4-52 WLY—5型微机五轮仪面板图 a)上面板 b)后面板
4.4 制动系统检测与故障诊断
• 2. 用非接触式五轮仪检测制动性能
• 非接触式五轮仪以计算机为核心部件配以相应的 I/O接口及外设,不需要与路面接触或设置任何测 量标志,它由传感器和记录仪两部分组成。其传 感器部分主要由一个光学系统和电池组成。这种 传感器采用光电头相关滤波技术,工作时,安装 在车身上的光电探测器(简称光电头)照射路面, 由于路面图像的移动使光电池输出宽带随机信号, 其主频与车速成正比关系,通过空间滤波器将与 车速成正比的主频检出,送入记录仪部分进行速 度运算和距离计算。
4.4 制动系统检测与故障诊断
• (4)行制动性能检验时的制动踏板力或制动气压应符合以下 要求:
• ① 满载检验时
• 气压制动系:气压表的指示气压≤额定工作气压;
• 液压制动系:踏板力, 乘用车≤500N;

其它机动车≤700N。
• ② 空载检验时
• 气压制动系:压表的指示气压≤600kPa;
• 液压制动系:踏板力 乘用车≤400N;
地面制动力:地面对车轮的摩擦力 Fxb=Fz·φ< Tu/r Fz――一地、复面习垂: 直力 φ――附着系数
Fu可增大,但Fxb不会无限增加。车轮对地面的 附着力Fφ=Fz·φ。
Fxb≤Fφ ф=0.65-0.8
4.4 制动系统检测与故障诊断
二.汽车制动性能的检测方法
(一)路试制动性能检验方法 • 1. 用接触式五轮仪检测制动性能 • 在道路试验中检测汽车整车性能时,经常
4.4 制动系统检测与故障诊断
一.汽车制动性能诊断参数和标准
• 根据国家标准GB7258—2004《机动车运行 安全技术条件》的规定,汽车制动性能的 评价指标主要包括:制动距离、制动时间、 制动减速度和制动力。

汽车底盘常见故障检测与维修

汽车底盘常见故障检测与维修

汽车底盘常见故障检测与维修汽车底盘是汽车的主要组成部分之一,它承载着车身重量,提供支撑和稳定性,在行驶过程中为乘客提供舒适的乘坐体验。

然而,底盘也是汽车上最容易受损并出现故障的部分之一。

本文将介绍一些常见的汽车底盘故障及其检测与维修方法。

1. 悬挂系统故障悬挂系统是汽车底盘中最重要的组成部分之一,它能够减震并为驾驶员提供非常好的操控性。

常见的悬挂系统故障包括:● 悬挂系统失效或悬挂支架松动。

当悬挂系统失效或悬挂支架松动时,车辆在行驶过程中会出现颠簸、晃动或转向不够稳定等症状。

此时需要检查悬挂系统以确认是否需要更换松动的部件或整个悬挂系统。

● 悬挂系统油封破裂或磨损过度。

这可能导致车辆漏油,从而影响了悬挂系统的性能。

检查悬挂系统油封的磨损情况,并及时更换如果发现有损坏。

● 悬挂系统弹簧断裂。

当悬挂系统的弹簧断裂时,会导致车辆下沉。

此时需要及时更换弹簧。

同时,在更换弹簧的同时,应检查和更换其他需要维护的角落,例如减震器和悬挂支架等。

● 刹车片磨损过度。

刹车片在行驶过程中经常被磨损,当刹车片磨损过度时,需要及时更换。

通常情况下,每次保养都应经常检查刹车片的磨损情况。

● 刹车盘变形或腐蚀。

当刹车盘变形或腐蚀时,刹车片与刹车盘的接触面积将减少,从而影响了制动系统的性能。

此时需要及时更换刹车盘。

● 刹车液周边系统故障。

刹车液位过低、刹车液泵故障、刹车管腐蚀等故障会影响刹车系统的可靠性,需要更换相关部件。

转向系统对于汽车行驶过程中的操控性和安全性都非常重要。

转向系统故障可能造成不良的驾驶体验,甚至危及乘客的安全。

常见的转向系统故障包括:● 动力转向系统故障。

该故障会导致方向盘的力度增大或减小,从而影响汽车的操控性。

此时需要检查动力转向系统以确认是否需要更换或维修部件。

● 悬挂支架松动或磨损。

当悬挂支架松动或磨损时,它会影响汽车的稳定性,从而使操控的方向发生变化。

此时需要及时更换或维修部件。

4. 离合器故障离合器故障可能会导致汽车在起步或换挡时发生异常。

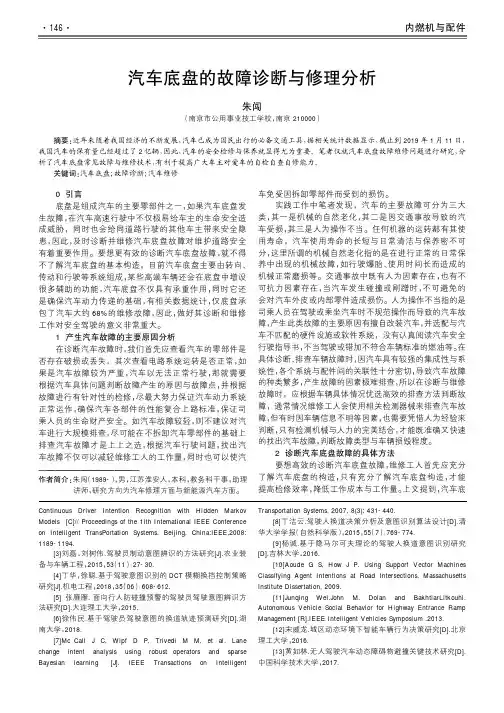

汽车底盘的故障诊断与修理分析
