地图符号与分类
地图学笔记 第二部分
地图学(2)1)地图符号1.地图符号的实质：是一种科学抽象的过程，它是对地图对象的第一次综合。
2.地图符号的基本功能：既表现客观世界，又把地图符号作为直接认识对象而从中获取信息、认知世界，它表现出“读”和“写”的双重功能。
3.地图符号分类：⏹按符号表现的制图对象几何特征分类：点状符号、线状符号和面状符号。
⏹按符号与地图比例尺的关系分类：依比例尺符号（面），非比例符号（点）和半比例符号（线）。
⏹按符号表示的地理尺寸分类：定性符号、等级符号和定量符号（比率）。
⏹按符号的形状特征分类：几何符号，艺术符号，线状符号，面状符号，色域符号，文字符号等。
4.符号基本视觉变量：能够引起视觉差别的图形或色彩变化因素称为视觉变量。
包括形状、尺寸、方向、明度、密度、结构、颜色和位置。
5.视觉变量能够形成的效果：整体感和差异感，等级感，数量感，质量感，动态感和立体感。
6.视觉变量的扩展：发生时长，变化速率，变化次序和节奏。
7.制图对象的基本特征标志：⏹定位特征：物体位置和空间范围⏹性质特征：辨别不同类型对象的标志⏹空间结构特征：对象外部形状特征，包括轮廓形状和内部空间差异⏹数量特征：对象数量大小和数量关系的标志，包括间隔尺度和比率尺度⏹关系特征：对象所处的地位和与其他对象的关系⏹时间特征：确定对象性质或数量时的点或时段标志，反映对象的发展过程。
8.制图对象的关系特征：表现为对地图符号系统分类、分级及层次结构及空间组合。
即地图符号的系统性。
地图对象的关系特征，逻辑性强、层次分明，地图制图时通过符号系统来表现各种关系。
如表示各种类型树木的符号。
9.描述制图对象的性质特征主要使用哪些变量？它们在设计不同类型的符号时有什么区别？变量主要是形状、颜色、结构、方向。
而明度和密度是次要手段。
点状符号通过颜色和结构表现；线状符号通过形状、颜色和结构来表示；面状符号通过形状、结构和方向来表示。
10.影响符号设计的因素：⏹地图内容⏹资料特点⏹地图使用要求⏹所需要的感受水平⏹视觉变量⏹视力及视觉感受规律⏹技术与成本⏹传统习惯与标准11.设计地图符号的基本要求：图案化、象征化、清晰性、系统性、适应性和生产可行性。

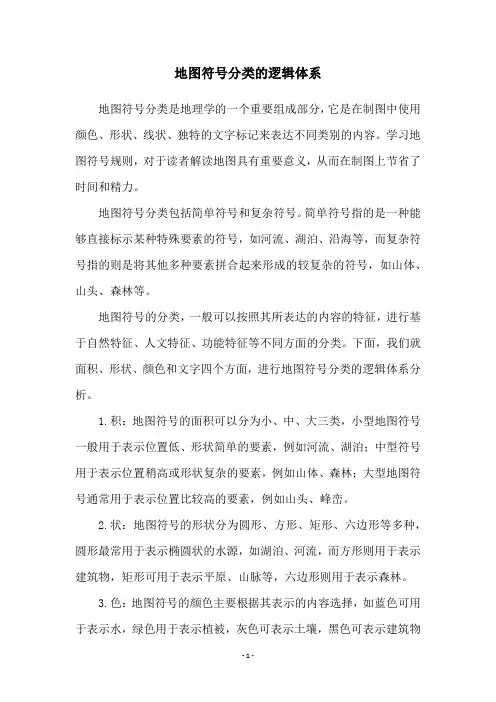

地图符号分类的逻辑体系
地图符号分类的逻辑体系地图符号分类是地理学的一个重要组成部分，它是在制图中使用颜色、形状、线状、独特的文字标记来表达不同类别的内容。
学习地图符号规则，对于读者解读地图具有重要意义，从而在制图上节省了时间和精力。
地图符号分类包括简单符号和复杂符号。
简单符号指的是一种能够直接标示某种特殊要素的符号，如河流、湖泊、沿海等，而复杂符号指的则是将其他多种要素拼合起来形成的较复杂的符号，如山体、山头、森林等。
地图符号的分类，一般可以按照其所表达的内容的特征，进行基于自然特征、人文特征、功能特征等不同方面的分类。
下面，我们就面积、形状、颜色和文字四个方面，进行地图符号分类的逻辑体系分析。
1.积：地图符号的面积可以分为小、中、大三类，小型地图符号一般用于表示位置低、形状简单的要素，例如河流、湖泊；中型符号用于表示位置稍高或形状复杂的要素，例如山体、森林；大型地图符号通常用于表示位置比较高的要素，例如山头、峰峦。
2.状：地图符号的形状分为圆形、方形、矩形、六边形等多种，圆形最常用于表示椭圆状的水源，如湖泊、河流，而方形则用于表示建筑物，矩形可用于表示平原、山脉等，六边形则用于表示森林。
3.色：地图符号的颜色主要根据其表示的内容选择，如蓝色可用于表示水，绿色用于表示植被，灰色可表示土壤，黑色可表示建筑物等。
4.字：地图符号的文字表达一般出现在地图名称、要素名称、注记等信息，其字体、大小、颜色等还要与其表示的要素信息相匹配。
根据以上分析，我们可以看出，地图符号分类有着它严格而丰富的逻辑构架。
无论是在制图过程中制定地图符号规则，还是在解读地图时分析地图符号，都必须以该逻辑体系为准则，这样才能保证制图者和读者能够快速而准确地把握地图上的要素信息。
地图符号与分类
地图符号与分类学号：12123360姓名：黄译平日期：1013/12/28目录1.总介 (3)按符号的空间分布情况 (3)点位分布 (3)线状分布 (3)面积分布 (3)体积分布 (3).按符号图形的构图特征 (3)按对地图比例尺的依存关系上分 (4)按符号表示的地理尺度分为： (4)2.详介 (5)点位分布 (5)线状分布 (8)面积分布 (13)体积分布 (16)1.总介地图符号的分类方法有很多，大概有以下4种。
1.按符号的空间分布状况2.按符号图形的构图特征3.按地图比例尺的依存关系4.符号表示的地理尺度按符号的空间分布情况有四种类型：点位分布、线状分布、面积分布、体积分布。
点位分布存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。
因此，点状符号在地图上算作是一个定位点。
线状分布存在于空间的有序现象，如河流、河堤、道路、运输线，他们可能扩散成一个宽带，以具有相对长度和路线为主要特征。
因此线状符号在地图上是一个线段。
面积分布事物的占有范围、连续的空间现象。
因此面状符号在地图上是一块图斑。
体积分布可以推想为从某一基准面向上下延伸的空间体，例如人口或一座城市，可以表示具有体积量度特征的有形实物或概念产物，这些空间现象可以构成一个光滑曲面。
因此体积符号在地图上可以表现为点状、线状、面状三维模型。
.按符号图形的构图特征几何符号基本几何图形构成的较为简单的符号形状特征：规则和不规则符号尺寸：分级和比率结构变化特征：组合结构和扩张结构文字符号象形符号按对地图比例尺的依存关系上分比例符号半比例符号非比例符号按符号表示的地理尺度分为：定性符号等级符号定量符号下面主要按符号的空间分布状况来举例说明一下地图的分类。
2.详介点位分布存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。
地图学第三章地图符号
第三章 地图符号系统
质 底 法 底 色 示 例
第三章 地图符号系统
三、量底法——表示连续分布的面状事物的数量特
征及其分布地域
第三章 地图符号系统
一般将面状事物的 数量分为5至7个等 级，用线划表示各 个等级的界线，用 浓色调或密的晕线 表示数量大的级别， 浅色调或稀疏晕线 表示小的级别
第三章 地图符号系统
说明符号：说明符号是指为了说明事物的质量和数量特 征而附加的一类符号，它通常是依附于定位符号而存在。 注记 •名称注记：解释地物名称 •说明注记：说明要素的定性或定量特征
第三章 地图符号系统
第四章 地图符号
电子教案
第4章 地图符号
1
第一节 地图符号的概念与分类 第二节 地图符号变量与量表 第三节 色彩 第四节 图形视觉的心理效应 第五节 注记
2
第一节 地图符号的概念与分类
一、地图符号的概念 地图符号是表达地图内容的基本手段，它由形状不同、大小不一、
色彩有别的图形和文字组成，用来代指抽象的概念，并且这种代指 是以约定关系为基础的。
约定关系：指地图符号是制图时在形式和内容之间做出的某种 约定。
例如，在同一幅图内，居民点采用圈形符号后不能再采用三角 形符号，指定的居民点圈形符号不能同时表示其他内容。
3
二、地图符号的分类 (1)按符号所表示的空间分布状态分类 ①点状符号：具有几何意义的点，表示点状或因面积过小而视为点 状的面状事象。点状符号不具有空间尺寸，大小与比例无关，在地 图上是一个定位点。如：测量控制点、商业网点、一座城市等。常 用的点状符号有几何符号、象形符号及文字符号等。
（品）红
c、六复色
由三间色与三原色混合所得到的颜色，又称第三次色。
黄+橙=黄橙；红+橙=红橙；红+紫=红紫；蓝+紫=蓝紫；蓝+绿
=蓝绿；黄+绿=黄绿
d、互补色
三原色中，任意两个原色等量混合所得间色，与另一原色互为补
色，互补色混合得到黑色。
38
如 黄＋紫＝黑，绿＋红＝黑，蓝＋橙＝黑。
二、彩色的感受效应 1.色彩在地图感受中的作用：
3.颜色变量 是最活跃的一种视觉变量。颜色包括彩色和非彩色（黑白色），
彩色具有色相、亮度、彩度三种特性，而非彩色却只有亮度特性。 颜色的三种特性对制图来说各有作用，因而也可以各自成为一种视 觉变量。
地图学第三章地图符号
1. 地图符号概述
1.1 地图符号的概念 1.2 地图符号的特征 1.3 地图符号的分类 1.4 地图符号的量表
地图
抽象 编码
现实世界
•地图是用图解形象表现制图对 象的工具，
•制图工作者通过符号化形成地 图，用图者经过对地图符号组 配的地图识别，获取客观世界 的信息与认识。
•地图符号——一种视觉的图解 语言是地图赖以存在的基础和 信息得以传输的媒体。
地图符号设计的基础； 在提高符号构图规律和加强地图表达效果方面起到很大作用；
1.2 地图符号的特征
➢ 综合抽象性： ➢ 系统性： ➢ 约定性： ➢ 传递性： ➢ 时空性：
地图符号
将地理事物根据人们的认识
进行分类分级
用抽象的具有共性的一 种符号表示某一类物体
测绘技术的发展 表示方法 水平投影
符号的概念化
符号的精确定位性
1.3 地图符号的分类
➢ 按符号的特征： 图形符号 文字符号 色彩符号
内部数据个数相等的规则确定分级。
第一个四分位序号 第二个四分位序号 第三个四分位序号
n + 1 40 + 1
Q1
=
——— 4
=Байду номын сангаас
———— 4
=
10.25
假
2(n+1) 2 × 41
Q2
=
——— 4
=
———— 4
=
20.5
定 有 40
个
3(n+1) 3 × 41
数
Q3
=
——— 4
=
———— 4
=
30.75
➢顺序量表（ Ordinal scaling ）：
如何进行地图的分类与符号化设计
如何进行地图的分类与符号化设计在如今信息爆炸的时代，我们经常会使用地图来获取各种各样的信息。
从古至今，地图一直是人类生活中重要的工具之一。
然而，地图的分类与符号化设计对于我们理解和利用地图的关键意义不能被忽视。
本文将探讨如何进行地图的分类与符号化设计，以提高地图的可读性和传达效果。
地图分类是地图制作过程中的首要步骤。
在地图分类过程中，地理要素的不同属性通过选择特定的分类方式进行区分。
常见的分类方式包括按空间分布、按属性分布、按尺度分布等。
按空间分布分类指的是根据地理要素在地球表面上的位置来进行分类，比如分为陆地、海洋等。
按属性分布分类则是将地理要素根据其具体的属性特征进行分类，比如根据气候划分大气压力带等。
而按尺度分布分类是根据地理要素在地图上的表示比例进行分类，例如将地图分为全球地图、国家地图、城市地图等。
通过合理的地图分类，可以使地图信息的组织更加清晰，方便读者理解和利用。
接下来，符号化设计是地图制作中的重要环节。
符号化设计是指通过符号和图形来表征地理要素，并将其在地图上进行标注和表示的过程。
地图符号的设计应考虑到准确传达地理信息的同时，保持简洁、美观和易读。
常用的地图符号有点、线、面等。
点符号主要用于标注地理要素的具体位置，如城市、山川等。
线符号用于表示线状要素，例如河流、道路等。
面符号则用于表示面状要素，如湖泊、森林等。
同时，颜色、大小、形状和纹理等方面的设计也需要考虑。
比如，通过使用不同颜色的点符号来表示地理要素的不同属性，或者通过使用不同粗细的线符号来表示地理要素的不同等级。
符号化设计的目标是使地图信息更加易懂、具有辨识度和吸引力。
然而，在进行地图的分类与符号化设计时，还需要注意一些重要的原则。
首先是选择合适的地图投影方式。
地图投影是将三维地球表面展示在平面地图上的过程，常用的投影方式有等角投影、等面积投影、等距离投影等。
选择合适的投影方式可以保证地图的形状和尺度的准确性。
其次是选择合适的比例尺。
地图设计与编绘——地图符号和地图表示法
❖ 1.名词解释：地图的定义 ❖ 2.简答 ❖ 地图的特性和功能 ❖ 地图符号的本质 ❖ 色彩的三属性 ❖ 常见的几种地名译写混乱现象 ❖ 我国地名翻译的原则 ❖ 按照约定的原理、演绎的方法将地图符号分为哪几类
Company Logo
二 图形基本变量的视觉效果
❖ 1.整体感和差异感 ❖ 2.等级感：制图对象能迅速而明显地区分出几个
等级的效果。 ❖ 3.数量感：读图时能从图形中获得具体差值的
感受效果。 ❖ 4 质量感：把观察对象区分出几个类别，使
读者产生不同质量的感受效果。 ❖ 5 动态感：能使读者从图形的构图上获得一种运动的视觉
效果
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
❖ 4、分层设色法：根据地面高度的高程逐层设置 不同的颜色。
❖ 优点(1）使地图在一览之下立刻获得地貌高程 分布及其相互对比的影像。
• （2）使等高线地图略有一些立体感。
第二章 地图符号和地图表示法
❖ 第一节 地图符号及其分类 ❖ 1.地图符号的本质 ❖ （1）用抽象的具有共性的符号描述一类客体 ❖ （2）地图符号形成过程就是对地图语言进行
第一次综合 ❖ （3）地图符号形成过程就是一种约定俗成的
过程
Company Logo
ห้องสมุดไป่ตู้
❖2（.地1）图按符视号点位分置类分：正视和侧视
Company Logo
3地名译写的基本原则： （1）“名从主人”的原则 A:译写地名时应以地名所在国的官方语言所确定的一种标准书写形式为
准，不能依据别国赋予或转写的名称。 B: 同一国家中使用不同的语言时，译写地名时应以地名所在地的语言
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

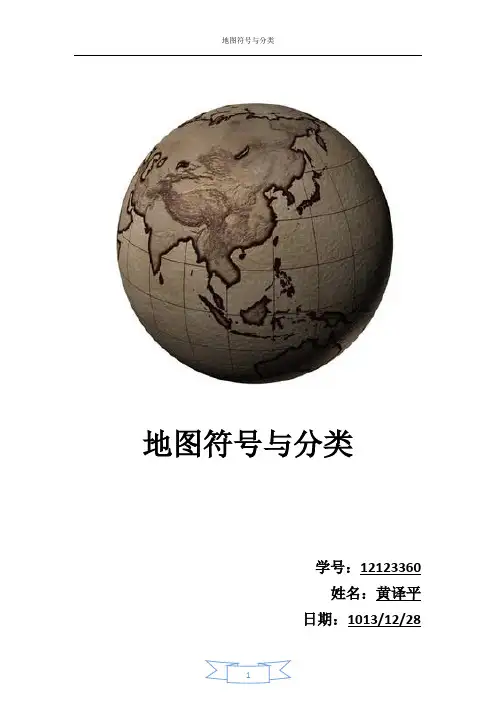

地图符号与分类
学号：12123360
姓名：黄译平
日期：1013/12/28
目录
1.总介 (3)
按符号的空间分布情况 (3)
点位分布 (3)
线状分布 (3)
面积分布 (3)
体积分布 (3)
.按符号图形的构图特征 (3)
按对地图比例尺的依存关系上分 (4)
按符号表示的地理尺度分为： (4)
2.详介 (5)
点位分布 (5)
线状分布 (8)
面积分布 (13)
体积分布 (16)
1.总介
地图符号的分类方法有很多，大概有以下4种。
1.按符号的空间分布状况
2.按符号图形的构图特征
3.按地图比例尺的依存关系
4.符号表示的地理尺度
按符号的空间分布情况
有四种类型：点位分布、线状分布、面积分布、体积分布。
点位分布
存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。
因此，点状符号在地图上算作是一个定位点。
线状分布
存在于空间的有序现象，如河流、河堤、道路、运输线，他们可能扩散成一个宽带，以具有相对长度和路线为主要特征。
因此线状符号在地图上是一个线段。
面积分布
事物的占有范围、连续的空间现象。
因此面状符号在地图上是一块图斑。
体积分布
可以推想为从某一基准面向上下延伸的空间体，例如人口或一座城市，可以表示具有体积量度特征的有形实物或概念产物，这些空间现象可以构成一个光滑曲面。
因此体积符号在地图上可以表现为点状、线状、面状三维模型。
.按符号图形的构图特征
几何符号
基本几何图形构成的较为简单的符号
形状特征：规则和不规则
符号尺寸：分级和比率
结构变化特征：组合结构和扩张结构
文字符号
象形符号
按对地图比例尺的依存关系上分
比例符号
半比例符号
非比例符号
按符号表示的地理尺度分为：
定性符号
等级符号
定量符号
下面主要按符号的空间分布状况来举例说明一下地图的分类。
2.详介
点位分布
存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。
因此，点状符号在地图上算作是一个定位点。
如：
线状分布
指存在于空间的有序现象，如河流、河堤、道路、运输线，他们可能扩散成一个宽带，以具有相对长度和路线为主要特征。
因此线状符号在地图上是一个线段。
如：
面积分布
指事物的占有范围、连续的空间现象。
因此面状符号在地图上是一块图斑。
体积分布可以推想为从某一基准面向上下延伸的空间体，例如人口或一座城市，可以表示具有体积量度特征的有形实物或概念产物，这些空间现象可以构成一个光滑曲面。
因此体积符号在地图上可以表现为点状、线状、面状三维模型。
