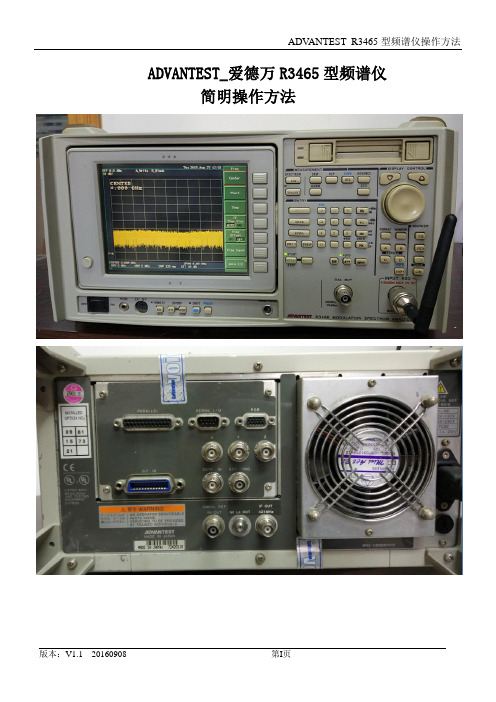

ADVANTEST爱德万R3465型频谱仪简明操作方法
ADVANTEST_爱德万R3465型频谱仪简明操作方法一：仪器简介日本爱德万ADV ANTEST R3465型频谱仪是一台能进行详细频谱分析的高性能的频谱分析仪，用于测量高频信号，可测量的频率范围为9KHz―8GHz，覆盖了数字无线通信的全部频率范围；测量功率范围：-30dBm～+30dBm(快速/CW模式)，测量精度：±0.8dBm(PHS、PDC、NADC)。
可测出信号的幅度、频率偏移、干扰程度等参数；它带6.5英寸TFT彩色液晶显示器，重量为16kg，两个存储卡插槽，178mm(高)×350mm(宽)×420mm(长)。
工作电源为100～240V AC 48～66Hz,最大300V A。
生产日期：2003年3月。
二：仪器面板主要按键功能图解上电开机，仪器启动完成后屏幕显示上次关机前设置的显示界面，要更改相关设置可以直接按相关设置按键后输入相应参数值，也可以先将机器设置恢复到初始设置后再重新设置参数。
恢复初始设置的方法：按一下屏幕下方的SHIFT键，其左上方的LED将点亮，然后再按一下其右边的PRESET键，SHIFT指示灯熄灭，机器自动执行初始化的过程，初始化完成后，机器的显示界面如左下图。
校准：按一下屏幕下方的SHIFT键，其左上方的LED将被点亮，再按一下面板数字键7(CAL)校准键，再按相关屏幕软键执行校准操作。
为了测试正确，请在规定的温度范围里使用频谱分析仪，且要等开机完成30秒后才能开始测量；FREQ：中心频率，设置频率扫描相关参数，包括中心频率(即屏幕垂直中心线的频率点)，起始频率、终止频率、频率步进、频率偏置等。
例如，蓝牙遥控器的中心频率为2.442GHz，2.4G遥控器的中心频率为2.444GHz；手机的参考基准时钟、射频本振、发射本振的输出频率等高中频信号频率点等等。
SPAN：扫频宽度，扫频宽度参数设置以及常用的扫宽操作快捷方式，如全扫宽、零扫宽等。
网络分析仪的作用及原理介绍
网络分析仪的作用及原理介绍一.每周1.工作内容：*检查校准因数（服务要求）*抽动泵管，喷洒硅酮润滑后复位2.操作步骤：CONFIGURATION二.每月1.工作内容：*用注射器冲洗取样管线*检查试剂是否需要更换*用12.5%的次氯酸钠溶液冲洗取样管，再用清水漂洗干净（注意：有腐蚀性，操作时需佩戴防护手套和防护眼镜）*用硅酮喷洒润滑泵管*检查取样杯，假如有污垢予以清除。
2.操作步骤：*拆下泵管卡盒*将注射器连接到取样管进口*按以下要求在“SERVICE”中设置V1:S,P1:g,P2:s,V2:S*将清洁剂添加到取样口三.每3个月1.工作内容：*冲洗排放管线*用10%的氨水冲洗全部胶管，然后取样至少30分钟*旋转泵管2.操作步骤*检查备用电池（电池寿命一般接近5年）*检查电缆及其连接注意：每年的功能检查是保养合同的构成部分，可以布置本地的服务机构进行四.每6个月工作内容：*更换泵管*更换阀管全自动在线水中氨氮分析仪，可适用于多种水质如河水、地表水和工业废水。
网络分析仪的作用及原理介绍网络分析仪是在四端口微波反射计的基础上进展起来的，是一种功能强大的仪器，正确使用时，可以实现极高的精度，尤其在测量无线射频（RF）元件和设备的线性特性方面特别有用。
下文我将跟大家介绍一下它的作用，功能以及工作原理：网络分析仪的作用：网络分析仪是测量网络参数的一种新型仪器，可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数，并以扫频方式给出各散射参数的幅度、相位频率特性。
网络分析仪是在四端口微波反射计（见驻波与反射测量）的基础上进展起来的。
在60时代中期实现自动化，利用计算机按肯定误差模型在每一频率点上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差，从而使测量精准明确度大为提高，可实现计量室中精密的测量线技术的测量精准明确度，而测量速度提高数十倍。
网络分析仪使用广泛，在网络故障检测和维护上作用明显，它重要有五大功能：1、频标功能：有四种频标方式可供选则，便利测量读数，详见频标操作说明部分。
矢量网络分析仪的原理及测试方法
13
Advantest 网络分析仪的应用范围
应用 元器件
通信 车用电子 IT 设备
VHA N/A RF NA
游戏机
TV/DVD
晶体谐振器
晶体滤波器 陶瓷振荡器 陶瓷滤波器
SAW 滤波器 介貭滤波器
14
蜂巢式手机的电路框图与使用的主要元器件
高频器件
VHF NA RF NA (R3765/R3767CG) RF Filter ANT
VCO
MOD CODE Microphone
Power Amp RF Filter
15
网络分析仪做元器件测试的系统配置
测试方案
网络分析仪 做生产线测试
VHF band
Semi-microwave Microwave
band
band
Mili-wave band
频率带宽
高产量
工位测试
低成本
貭检测试
高可靠性
RF IN
1 ED Es ER S11A
S11M
S11AER S11M = ED + 1 – ES S11A
12
2 端口全校正
* 定向性 * 信号源匹配 * 负载匹配 * 传输跟踪 * 补偿反射跟踪 * 高精度校正2端口器件的所有 S 参数 - 需用 开路/短路/负载/直通 4种标准校正器具
反射特性: 在每个端口得到开路/短路/负载的较正数据.每个标准 器具应有与直通器相同的电子长度去消除电长误差. 传输特性: 用直通标准器连接并做直通短路校正.
O O O O O
驻波比
6
网络分析仪原理 矢量网络分析参数
传输 * 幅度响应 * 衰减/增益 * 相位响应 * 群延时 * 前向/反向传输 反射 * 反射系数 * 阻抗 * 导纳 * 电压驻波比 * 输入/输出反射
ANRITSU54147A标量网络分析仪的基本原理及故障检修
ANRITSU54147Ａ标量网络分析仪的工作原理及常见故障检修The Operation Principle and Troubleshooting of ANRITSU54147Ａscalar measurement systems中国电子科技集团公司电子第十三研究所彭浩摘要本文介绍了ANRITSU54147Ａ标量网络分析仪的工作原理及常出现的故障维修过程，对于仪器的使用和维修具有指导意义。
关键词标量网络分析仪原理故障检修Abstract The paper describes the operation principle of ANRITSU54147Ａscalar measurement systems,some examples of troubleshooting are discussed.Keywords scalar measurement systems principle troubleshooting标量网络分析仪基本原理：图1是54147网络分析仪基本原理方框图，ANRITSU 54147Ａ标量分析仪系统是将信号源和标量网络分析仪合二为一的测试仪器,它广泛应用于广播电视、移动通信、微波中继、雷达等领域。
由于加入频率锁定技术，信号源的点频准确度可达±200KHZ。
使无论宽带还是窄带测试都更加准确。
内置低谐波信号源最大限度地减少了对测试的影响，54147Ａ采用了软件技术对功率通道准确度、检波器温度特性等进行数据补偿，使其技术性能指标更高并具有自测、自诊断、打印输出、ＧＰＩＢ接口等功能。
图1 54147网络分析仪基本原理方框图内部主要包括ＣＰＵ及其软件，信号源、锁定模块、图形处理模块、信号测量通道、用户接口、电源等部分。
检波器和驻波比测试电桥为外配件。
标量网络分析仪主要测量微波网络的幅频特性，包括传输测量和反射测量。
标量传输参数测量是指衰减（无源元件）或增益（有源器件）的测量。
用过网络分析仪吗，图解一下它的原理！
用过网络分析仪吗，图解一下它的原理！网络分析仪组成框图图1所示为网络分析仪内部组成框图。
为完成被测件传输/反射特性测试，网络分析仪包含：1．激励信号源；提供被测件激励输入信号2．信号分离装置，含功分器和定向耦合器件，分别提取被测试件输入和反射信号3．接收机；对被测件的反射，传输，输入信号进行测试。
4．处理显示单元;对测试结果进行处理和显示。
图1 网络分析仪组成框图传输特性是被测件输出与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和输出信号信息。
网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。
被测件输出信号进入网络分析仪B接收机，所以，B接收机测试得到被测件输出信号信息。
B/R为被测试件正向传输特性。
当完成反向测试测试时，需要网络分析仪内部开关控制信号流程。
图2 网络分析仪传输测试信号流程反射特性是被测件反射与输入激励的相对比值，网络分析仪要完成该项测试，需分别得到被测件输入激励信号和测试端口反射信号。
网络分析仪内部信号源负责产生满足测试频率和功率要求的激励信号，信号源输出通过功分器均分为两路信号，一路直接进入R接收机，另一路通过开关输入到被测件相应测试口，所以，R 接收机测试得到被测输入信号信息。
激励信号输入到被测件后会发射反射，被测件端口反射信号与输入激励信号在相同物理路径上传播，定向耦合器负责把同个物理路径上相反方向传播的信号进行分离，提取反射信号信息，进入A接收机。
A/R 为被测试件端口反射特性。
当需要测试另外端口反射特性时，需网络分析仪内部开关将激励信号转换到相应测试端口。
图3 网络分析仪反射测试信号流程1、信号源信号源提供被测件激励信号，由于网络分析仪要测试被测件传输/反射特性与工作频率和功率的关系。
所以，网络分析仪内信号源需具备频率扫描和功率扫描功能。
网络分析仪基本原理
一般而言，网络分析仪在射频及微波组件方面的量测上，是最基本、应用层次也最广的仪器，它可以提供线性及非线性特性组件的量测参数，因此，举凡所有射频主被动组件的仿真、制程及测试上，几乎都会使用到。
在量测参数上，它不但可以提供反射系数，并从反射系数换算出阻抗的大小，且可以量测穿透系数，以及推演出重要的S参数及其它重要的参数，如相位、群速度延迟(Group Delay)、插入损失(Insertion Loss)、增益(Gain)甚至放大器的1dB 压缩点(Compression point)等。
基本原理电子电路组件在高频下工作时，许多特性与低频的行为有所不同，在高频时，其波长与实际电路组件的物理尺度相比会相对变小，举例来说，在真空下的电磁波其速度即为光速，则c=λ×f，其中c为光速3×108m/sec，若操作在2.4GHz的频率下，若不考虑空气的介电系数，则波长λ=12.5cm，亦即在短短的数公分内，电压大小就会因相位的偏移而有极大的变化。
因此在高频下，我们会使用能量及阻抗的观念来取代低频的电压及电流的表示法，此时我们就会引入前述文章所提「波」的概念。
光波属于电磁波的一种，当我们用光分析一个组件时，会使用一个已知的入射光源测量未知的待测物，如图1所示，当光波由空气到达另一个介质时，会因折射率的不同产生部分反射及部分穿透的特性，例如化学成分分析上使用的穿透及反射光谱。
对于同样是属电磁波的射频来说，道理是相通的，光之于折射率就好比微波之于阻抗的概念，当一个电磁波到达另一个不连续的阻抗接口时，同样也会有穿透及反射的行为，从这些反射及穿透行为的大小及相位变化中，就可以分析出该组件的特性。
用来描述组件的参数有许多种，其中某些只包含振幅的讯息，如回返损耗(R.L. Return Loss)、驻波比(SWR Standing Wave Ratio)或插入损失(I.L. Insertion Loss)等，我们称为纯量，而能得到如反射系数(Γ Reflection coefficient)及穿透系数(Τ Transmission coefficient)等，我们称之为向量，其中向量可以推导出纯量行为，但纯量却因无相位信息而无法推导出向量特性。
矢量网络分析仪原理
矢量网络分析仪原理矢量网络分析仪是一种用于测量和分析微波网络参数的仪器，其原理基于电磁波在网络中的传播和反射特性。
在现代通信系统和雷达系统中，矢量网络分析仪被广泛应用于网络性能的评估和优化。
本文将介绍矢量网络分析仪的原理及其工作过程。
首先，矢量网络分析仪通过向被测网络中注入测试信号，并测量其在网络中的传播和反射情况来获取网络参数。
其工作原理基于电磁波在网络中的传播和反射特性。
当测试信号进入网络后，部分信号会被网络中的各种元器件反射回来，而另一部分信号则会继续向前传播。
通过测量这些传播和反射信号的幅度和相位，矢量网络分析仪可以计算出网络中各种参数，如传输损耗、驻波比、相位延迟等。
其次，矢量网络分析仪的工作过程可以分为两个主要步骤，校准和测量。
在进行测量之前，矢量网络分析仪需要进行校准以确保测量结果的准确性。
校准过程包括对矢量网络分析仪的各种内部参数进行调整，以消除系统误差和衰减。
一旦完成校准，矢量网络分析仪就可以进行网络参数的测量。
通过向网络中注入测试信号，并测量其在网络中的传播和反射情况，矢量网络分析仪可以计算出网络的各种参数，并将其显示在屏幕上供用户分析和评估。
在实际应用中，矢量网络分析仪可以用于多种场景，如天线测试、滤波器设计、无线通信系统性能评估等。
其高精度和灵活性使其成为微波领域中不可或缺的工具。
通过对网络参数的准确测量和分析，矢量网络分析仪可以帮助工程师们优化系统性能，提高系统的可靠性和稳定性。
总之，矢量网络分析仪是一种用于测量和分析微波网络参数的重要工具，其原理基于电磁波在网络中的传播和反射特性。
通过对网络中的传播和反射信号进行测量和分析，矢量网络分析仪可以准确地计算出网络的各种参数，并帮助工程师们优化系统性能。
在未来的发展中，矢量网络分析仪将继续发挥重要作用，推动微波技术的发展和创新。
网络分析仪工作原理及使用要点
⽹络分析仪⼯作原理及使⽤要点⽹络分析仪⼯作原理及使⽤要点本⽂简要介绍41所⽣产的AV362O⽮量⽹络分析的测量基本⼯作原理以及正确使⽤⽮量⽹络分析测量电缆传输及反射性能的注意事项。
1.DUT对射频信号的响应⽮量⽹络分析仪信号源产⽣⼀测试信号，当测试信号通过待测件时，⼀部分信号被反射，另⼀部分则被传输。
图１说明了测试信号通过被测器件（DUT）后的响应。
图１DUT 对信号的响应2.整机原理：⽮量⽹络分析仪⽤于测量器件和⽹络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显⽰部分。
合成信号源产⽣30k～6GHz的信号，此信号与幅相接收机中⼼频率实现同步扫描；S参数测试装置⽤于分离被测件的⼊射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测⽹络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采⽤系统锁相技术；显⽰部分将测量结果以各种形式显⽰出来。
其原理框图如图２所⽰：图２⽮量⽹络分析仪整机原理框图⽮量⽹络分析内置合成信号源产⽣30k～6GHz的信号，经过S参数测试装置分成两路，⼀路作为参考信号R，另⼀路作为激励信号，激励信号经过被测件后产⽣反射信号A和传输信号B，由S参数测试装置进⾏分离，R、A、B三路射频信号在幅相接收机中进⾏下变频，产⽣4kHz的中频信号，由于采⽤系统锁相技术，合成扫频信号源和幅相接收机同在⼀个锁相环路中，共⽤同⼀时基，因此被测⽹络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌⼊式计算机和数字信号处理器（DSP）从数字信号中提取被测⽹络的幅度信息和相位信息，通过⽐值运算求出被测⽹络的S参数，最后把测试结果以图形或数据的形式显⽰在液晶屏幕上。
◆合成信号源：由3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和⼩数环组成。
网络分析仪原理介绍
S参数测量
Port 1a
Forward
S S = =
Incident
1
S
21
Transmitted
DUT
b2 Z0
Load
Port 2
S 11 b1
Reflected
a2 = 0
11
b1 Reflected = a Incident 1
Transmitted
a2 = 0 a2 = 0
b
S S
22
= =
网络分析仪操作基础
主要内容 网络分析基础知识 网络分析仪测试技术及应用 操作规范及测试注意事项 实际操作
R&S 张超
一、网络分析基础知识
光波同射频信号
入射波 传输波 反射波 入射功率 反射功率 光波 DUT 射频和微波信号 传输功率
网络分析仪能精确测量入射能量、反射 能量和传输能量
功率传输条件
高频，为什么要功率测量？ 电压和电流可能随无损传输线的位置改变，但功率仍保持 常数值。在射频和微波频率，作为基本量的功率更容易测量， 更易了解，更有用。 在低频上，波长非常长，简单的导线便适于传导功率 在较高频率上，波长与高频电路中导体的长度相当或者更小， 功率传输可认为是以行波方式进行。 需要高效率的功率传送是在较高频率上使用传输线的主要原 因之一
网络分析仪分类
矢网(Vector network)：能测量和显示电气 网络和整体幅度和相位特性。包括：S参 数、幅度和相位、驻波比、插入损耗/增 益、群延时、回波损耗、复数阻抗等 标网(Scalar network) ：只能测量S参数的幅 度部分，测量结果包括：传输损耗/增益、 回波损耗和驻波比、反向隔离度等
Emax Emin SWR = Emax Emin =
