聚合物成型加工复习题-
成型加工复习题
成型加工复习名词解释：1.成型加工：将高分子材料成型加工为高分子材料制品的过程。
2.共混物的均匀性：指被分散物在共混体中浓度分布的均一性。
3.共混物的分散程度：分散相在共混体中的破碎程度。
4.初混合设备：是指物料在非熔融状态下进行混合所用的设备。
5.混炼胶：将各种配合剂混入并均匀分散在橡胶中的过程的产物。
6.塑化料：将各种配合剂混入并均匀分散在塑料熔体中的过程的产物。
7.塑炼：增加橡胶可塑性的工艺过程。
8.混炼：就是将各种配合剂与可塑度合乎要求的生胶或塑炼胶在机械作用下混合均匀，制成混炼胶的过程。
塑料的初混合工艺：指聚合物与各种粉状、粒状或液体配合剂的简单混合工艺。
9.塑料的塑化：是借助加热和剪切作用使物料熔化、剪切变形、进一步混合，使树脂及各种配合剂组分分散均匀。
10.挤出成型：是将物料送入加热的机筒与旋转着的螺杆之间进行物料的输送，熔融压缩、熔体均化，并定量、定压、定速地通过机头口模而获得所需的挤出制品。
11.挤出机工作点：是螺杆特性线与口模特性线的交点。
12.挤出物膨胀：聚合物熔体在模内所受形变的弹性回复。
13.注射成型：将固体聚合物加热塑化成熔融体，并高压、高速注射入模具中，赋予模腔的形状，经冷却（或交联、硫化）成型的过程。
14.注射量：是指注射机对空注射条件下，注射螺杆或柱塞在作一次最大注射行程时，注射系统所能达到的最大注射量。
15.注射压力：:指在注射时，螺杆或柱塞端面施加于料筒中熔料单位面积上的压力。
16.合模力：注射机合模机构对模具所施加的最大夹紧力。
17.注射速度：指注射时，螺杆或柱塞移动速度。
18.注射速率:指单位时间内熔料从喷嘴射出的容量。
19.注射时间：指螺杆或柱塞完成一次注射量所需的时间。
20.塑化：指聚合物在料筒内经加热由固态转化为熔融的流动状态并具有良好的可塑性的过程。
21.注射过程：塑化良好的聚合物熔体，在柱塞或螺杆的压力作用下，由料筒经过喷嘴和模具的浇注系统进入并充满模腔这一重要而又复杂的阶段。
聚合物成型加工分类试题库
生产？ 92. 注射机的注射系统和合模系统的作用是什么？其中注射系统主要由哪几部
分组成？ 93. 与往复螺杆式注射机相比，柱塞式注射机有何缺点？为什么？ 94. 注射机的喷嘴有何作用，分为哪几种类型，各适用于何种聚合物材料的加
工？ 95. 简述热塑性塑料在整个注射成型工艺过程中物料温度和压力的变化规律。 96. 要缩短注射机的成型加工周期，可以采用哪些措施？ 97. 注射机的料筒温度应如何确定？ 98. 注射机的模具温度应如何确定？ 99. 为什么要保压？保压对制品性能有何影响？
55. 简述聚合物加工过程中的热效应？有何特点？ 56. 加工过程中聚合物结晶有何特点？为什么升、降温速率都不能过快？ 57. 简述注射成型制品的定向过程与特点。 58. 何谓降解？加工过程中是如何利用或避免降解？ 59. 何谓交联？影响交联速度和交联程度的因素有那些？ 60. 成型用物料的主体是什么？有何作用？ 61. 简述增塑剂的增塑机理，如何选用增塑剂？ 62. 何谓稳定剂？简述热稳定剂的稳定机理。 63. 何谓填充剂？加入填充剂或增强填料的目的是什么？ 64. 填充高聚物的形态结构有何特点？要研制高补强聚合物材料对填充材料有
点？ 88. 为减轻冷却负荷和提高生产效率，吹塑过程中尤其应注意哪些工艺因素？为
成型加工简答题
? 拖拽流动：在具有部分动件的流道中的流动。<受力：拉伸力、剪切力>，如在挤出机螺槽中的聚合物流动以及线缆包覆物生产口模中。
8、牛顿流体及非牛顿流体在圆管中的流动特征各是什么？
三、简答题：
1、请用粘弹性的滞后效应相关理论解释塑料注射成型制品的变形收缩现象以及热处理的作用。（课本P12）
答：○1塑料注射成型制品的变形收缩。当注射制件脱模时，大分子的形变并非已经停止，在贮存和使用过程中，制件中大分子的进一步形变能使制件变形。制品收缩的主要原因是熔体成型时骤冷使大分子堆积得较松散（即存在“自由体积”）之故。在贮存和使用过程中，大分子的重排运动的发展，使堆积逐渐紧密，以致密度增加体积收缩。能结晶的聚合物则因逐渐形成结晶结构而使成型的制品体积收缩。制品体积收缩的程度是随冷却速度增大而变得严重，所以加工过程急冷（骤冷）对制件的质量通常是不利的。无论是变形或是体积收缩，都将降低制品的因次稳定性；严重的变形或收缩不均匀还会在制品中形成内应力，甚至引起制品开裂；同时并降低制品的综合性能。
真空成型、压力成型、压延、弯曲成型等加工
聚合物完全变为粘性流体，其形变不可逆，这种力学状称为粘流态。
熔融纺丝、注射、挤出、吹塑、贴合等加工
4、画出几种典型流体的剪切力-剪切速率流动曲线，并简单说明各自的流变行为特征。
宾汉流体：
与牛顿流体相同， 剪切速率～ 剪切应力的关系也是一条直线，不同处：它的流动只有当 t 高到一定程度后才开始，需要使液体产生流动的最小应力ty称为屈服应力。当t < ty时，完全不流动 。
成型加工基础复习题

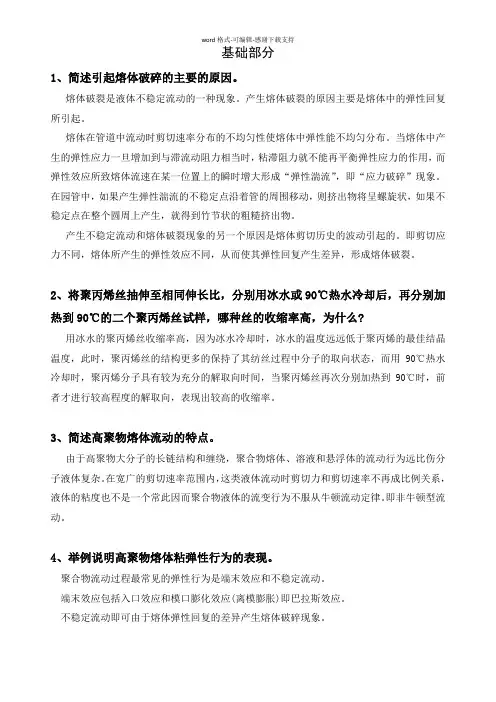

基础部分1、简述引起熔体破碎的主要的原因。
熔体破裂是液体不稳定流动的一种现象。
产生熔体破裂的原因主要是熔体中的弹性回复所引起。
熔体在管道中流动时剪切速率分布的不均匀性使熔体中弹性能不均匀分布。
当熔体中产生的弹性应力一旦增加到与滞流动阻力相当时，粘滞阻力就不能再平衡弹性应力的作用，而弹性效应所致熔体流速在某一位置上的瞬时增大形成“弹性湍流”，即“应力破碎”现象。
在园管中，如果产生弹性湍流的不稳定点沿着管的周围移动，则挤出物将呈螺旋状，如果不稳定点在整个圆周上产生，就得到竹节状的粗糙挤出物。
产生不稳定流动和熔体破裂现象的另一个原因是熔体剪切历史的波动引起的。
即剪切应力不同，熔体所产生的弹性效应不同，从而使其弹性回复产生差异，形成熔体破裂。
2、将聚丙烯丝抽伸至相同伸长比，分别用冰水或90℃热水冷却后，再分别加热到90℃的二个聚丙烯丝试样，哪种丝的收缩率高，为什么?用冰水的聚丙烯丝收缩率高，因为冰水冷却时，冰水的温度远远低于聚丙烯的最佳结晶温度，此时，聚丙烯丝的结构更多的保持了其纺丝过程中分子的取向状态，而用90℃热水冷却时，聚丙烯分子具有较为充分的解取向时间，当聚丙烯丝再次分别加热到90℃时，前者才进行较高程度的解取向，表现出较高的收缩率。
3、简述高聚物熔体流动的特点。
由于高聚物大分子的长链结构和缠绕，聚合物熔体、溶液和悬浮体的流动行为远比伤分子液体复杂。
在宽广的剪切速率范围内，这类液体流动时剪切力和剪切速率不再成比例关系，液体的粘度也不是一个常此因而聚合物液体的流变行为不服从牛顿流动定律。
即非牛顿型流动。
4、举例说明高聚物熔体粘弹性行为的表现。
聚合物流动过程最常见的弹性行为是端末效应和不稳定流动。
端末效应包括入口效应和模口膨化效应(离模膨胀)即巴拉斯效应。
不稳定流动即可由于熔体弹性回复的差异产生熔体破碎现象。
5、说明链结构对高聚物粘度的影响。
聚合物的结构因素即链构型和链的极性、分子量、分子量分布以及聚合物的组成等对聚合物液体的粘度有明显影。
聚合物合成工艺学-复习题

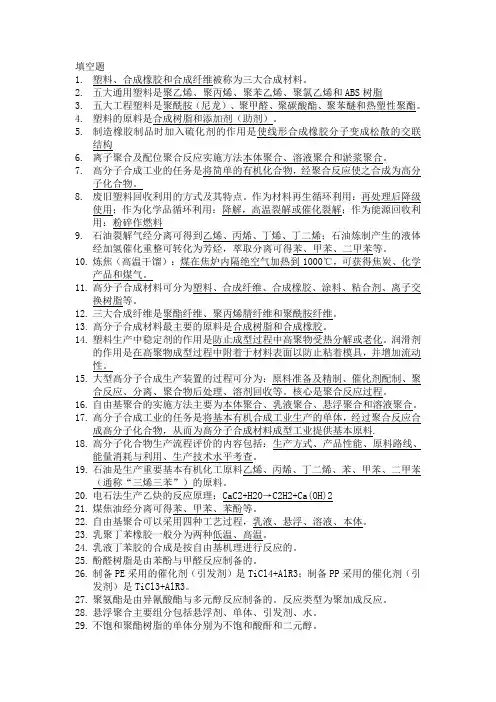

填空题1.塑料、合成橡胶和合成纤维被称为三大合成材料。
2.五大通用塑料是聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯和ABS树脂3.五大工程塑料是聚酰胺（尼龙）、聚甲醛、聚碳酸酯、聚苯醚和热塑性聚酯。
4.塑料的原料是合成树脂和添加剂（助剂）。
5.制造橡胶制品时加入硫化剂的作用是使线形合成橡胶分子变成松散的交联结构6.离子聚合及配位聚合反应实施方法本体聚合、溶液聚合和淤浆聚合。
7.高分子合成工业的任务是将简单的有机化合物，经聚合反应使之合成为高分子化合物。
8.废旧塑料回收利用的方式及其特点。
作为材料再生循环利用：再处理后降级使用；作为化学品循环利用：降解，高温裂解或催化裂解；作为能源回收利用：粉碎作燃料9.石油裂解气经分离可得到乙烯、丙烯、丁烯、丁二烯；石油炼制产生的液体经加氢催化重整可转化为芳烃，萃取分离可得苯、甲苯、二甲苯等。
10.炼焦（高温干馏）：煤在焦炉内隔绝空气加热到1000℃，可获得焦炭、化学产品和煤气。
11.高分子合成材料可分为塑料、合成纤维、合成橡胶、涂料、粘合剂、离子交换树脂等。
12.三大合成纤维是聚酯纤维、聚丙烯腈纤维和聚酰胺纤维。
13.高分子合成材料最主要的原料是合成树脂和合成橡胶。
14.塑料生产中稳定剂的作用是防止成型过程中高聚物受热分解或老化。
润滑剂的作用是在高聚物成型过程中附着于材料表面以防止粘着模具，并增加流动性。
15.大型高分子合成生产装置的过程可分为：原料准备及精制、催化剂配制、聚合反应、分离、聚合物后处理、溶剂回收等。
核心是聚合反应过程。
16.自由基聚合的实施方法主要为本体聚合、乳液聚合、悬浮聚合和溶液聚合。
17.高分子合成工业的任务是将基本有机合成工业生产的单体，经过聚合反应合成高分子化合物，从而为高分子合成材料成型工业提供基本原料.18.高分子化合物生产流程评价的内容包括：生产方式、产品性能、原料路线、能量消耗与利用、生产技术水平考查。
19.石油是生产重要基本有机化工原料乙烯、丙烯、丁二烯、苯、甲苯、二甲苯（通称“三烯三苯”）的原料。
高分子材料成型加工问答完整版
高分子材料成型加工问答完整版1.聚合物熔体的流动行为有哪些？（郑治公）假塑性：此种流体的流动曲线是非线性的，剪切速率的增加比剪切应力增加的快，并且不存在屈服应力。
流体特征是黏度随剪切速率或剪切应力的增大而降低，此种流体称为剪切变稀的流体。
涨塑性：此种流体的流动曲线是非线性的，剪切速率的增加比剪切应力增加的慢，并且不存在屈服应力。
流体特征是黏度随剪切速率或剪切应力的增大而升高，此种流体称为剪切增稠的流体。
宾汉流体：是指当所受的剪切应力不超过屈服应力τ时，表现出线性弹性y响应，只发生虎克变形；当所受剪切应力超过τ时，发生线性粘性流动，遵循y牛顿定律的流体，亦称为塑形流体。
触变性：剪切速率保持不变，黏度随时间而减小，或所需的剪切应力随时间减少的流体称为触变性流体。
触变性描述的是具有时间依赖性的假塑性流体的流动行为。
震凝性：剪切速率保持不变，黏度随时间而增大，或所需的剪切应力随时间增大的流体称为震凝性流体，亦称为反触变流体。
震凝性描述的是具有时间依赖性的胀塑性流体的流动行为。
2. 聚合物加工中的形变种类有哪些？拉伸取向和剪切取向有何区别？（曹淑言）形变种类：答：普弹性变：（玻璃态下）普弹形变是外力作用下，链长和键角的变化中晶格的变形扭曲而致，撤去外力形变就能恢复，形变量小。
高弹性变：链段运动，大形变，大模量，形变一定时间可恢复。
粘流形变：高分子链发生质心位移，形变大，模量小，不可恢复。
1）剪切流动取向：聚合物熔体或浓溶液中的分子链、链段或几何形状不对称的固体粒子在剪切流动时沿剪切流动的运动方向排列的现象称为剪切流动取向。
2）拉伸取向：聚合物的分子链、链段或微晶等受拉伸力的作用时沿受力方向作定向排列的现象称为拉伸取向。
如果受一个方向作用力引起的结构单元只朝一个方向取向为单轴拉伸取向。
如果同时受两个相互垂直的作用力引起的取向结构单元朝两个方向取向称双轴拉伸取向。
拉伸取向的类型：高弹拉伸、塑性拉伸和黏性拉伸。
聚合物加工原理复习及作业
四、粘度随时间的变化
聚合物完成熔融过程以后，流变性质应不随时间而改变。 但实际上，许多聚合物的粘度均随时间而逐渐变化。 引起这种变化的原因，其中有工艺的如加聚类聚合物的 热降解和热氧化降解，缩聚类聚合物与低分子杂质(如水) 之间的交联反应所造成的降解反应等。 因此，在成型过程中聚合物熔体处于注射喷嘴、挤出口 模或喷丝头高温区域的时间应尽可能缩短。
聚合物流体（熔融状聚合物和聚合物溶液或悬浮液）的 流变性质主要表现为粘度的变化，根据粘度与应力或应变速 率的关系，可将流体分为以下两类：牛顿流体和非牛顿流体。
一、牛顿流体及其流变方程 1.流动类型
层流和湍流
Re<2100
层流
低分子流体 Re>2100
湍流
Re=2100～4000 过渡态（介于层流与湍
剪切增加，粘度升 高
1.粘性液体及其指数定律
切力变稀原因（假塑性流体）
假塑性流体的粘度随剪切应力或剪切速率的 增加而下降的原因与流体分子的结构有关。
解缠理论：
造成粘度下降的原因在于其中大分子彼
对 此之间的缠结。
聚 合 物 熔
当缠结的大分子承受应力时，其缠结点 就会被解开，同时还沿着流动的方向规则 排列，因此就降低了粘度。
二、压力对粘度的影响 原因来自熔体的可压缩性。利用自由体积来解释。 因为在加压时，聚合物的自由体积减小，熔体分子间的自
由体积也减小，使分子间作用力增大，最后导致熔体剪切粘度 增大。
与低分子液体相比，聚合物因其长链大分子形状复杂，分 子链堆砌密度较低，受到压力作用时，体积变化较大。
聚合物熔体成型压力通常都比较高，例如注射成型时，聚 合物在150℃下受压达350kPa到3000kPa，其压缩性是很可观的。
聚合物加工成型选填判断题库
1、聚合物具有一些特有的加工性质，如有良好的__可模塑性__，__可挤压性__，__可纺性__和__可延性__。
2、__熔融指数__是评价聚合物材料的可挤压性的指标。
3、分别写出下列缩写对应的中文：PS: 聚苯乙烯, PMMA: 聚甲基丙烯酸甲酯, PE:聚乙烯, PP:聚丙烯, PVC 聚氯乙烯, PC 聚碳酸酯, SBS: 苯乙烯丁二烯苯乙烯共聚物, PA: 聚酰胺,POM 聚甲醛4、按照经典的粘弹性理论，线形聚合物的总形变由普弹性变、推迟高弹形变、粘弹性变三部分组成。
5、晶核形成的方法：均相成核、异相成核。
6、单螺杆挤出机的基本结构：传动部分、加料装置、料筒、螺杆、机头和口模、辅助设备。
7、生胶按物理性状通常分为捆包胶、颗粒胶、粉末胶、乳胶和液体胶。
1聚合物加工转变包括：（形状转变）、（结构转变）、（性能转变）。
2写出熔融指数测量仪结构示意图各个结构的名称：（热电偶测温管）、（料筒）、（出料孔）、（保温层）、（加热器）、（柱塞）、（重锤）。
3按照塑料塑化方式的不同，挤出工艺可分为（干法）和（湿法）二种；按照加压方式的不同，挤出工艺又可分为（连续式）和（间歇式）两种。
4填充剂按用途可分为两大类：（补强填充剂）、（惰性填充剂）。
5测硫化程度的硫化仪：（转子旋转振荡式硫化仪）。
6合成纤维纺聚合物的加工方法：（熔融法）和（溶液法）。
7聚合物流动过程最常见的弹性行为是：端末效应和不稳定流动。
8、注射过程包括加料、塑化、注射、冷却和脱模五大过程。
5、开放式炼胶机混炼通常胶料顺序：生胶（或塑炼胶）、小料、液体软化剂、补强剂、填充剂、硫黄6、常用的硫化介质有：饱和蒸汽、过热蒸汽、过热水、热空气以及热水。
7、螺杆结构的主要参数：t、W、h分别指的是螺距、螺槽宽度、螺槽深度。
1、非牛顿流体受到外力作用时，其流动行为有以下特征：（剪应力）和（剪切速率）间通常不呈比例关系，因而剪切粘度对剪切作用有依赖性；非牛顿性是(粘性)和(弹性)行为的综合，流动过程中包含着不可逆形变和可逆形变两种成分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题：1.影响聚合物流变行为的主要因素有温度、压力、剪切速率、聚合物结构和组成。
2.对塑料制品进行热处理的主要目的是消除制品的应力、提高尺寸稳定性。
热处理应该在高于玻璃态转化温度低于粘流温度的温度围进行。
此过程中聚合物的结晶度增高，取向度降低。
η，其中Eη为聚合物的粘流活化3.在处于粘流温度以上较小区域的温度围，聚合物的粘度符合ln= lnA + E/RTη能（千卡/克分子）。
5.螺旋流动试验被广泛地用来判断聚合物的可模塑性。
6.压延成型时，物料对滚筒的反作用力会使滚筒弯曲变形，导致产品厚薄不匀，一般采用减轻分离力的有害作用。
7.在平均分子量相同时，随分子量分布变宽，聚合物熔体的粘度迅速下降，流体的非牛顿性更强。
8.混合过程一般是靠扩散、对流、剪切作用来完成的，在初混合过程中起主要作用的是对流作用，塑炼过程中起主要作用的是剪切作用。
9.固体物料的混合效果可以用分散程度和均匀程度来评定。
11.在聚合物成型加工中，流动和拉伸会使聚合物产生取向。
13.用于物料的塑炼的常用设备有开炼机、密炼机、螺杆挤出机等。
14.“五大合成树脂”是指聚乙烯（PE）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚丙烯（PP）和ABS树脂，其中，热15.某PP熔体的粘度为4000Pa·s，若其平均分子量增加一倍，在同样条件下，熔体的粘度约为42224Pa·s。
16.聚合物熔体在园管中流动，在管壁处所受的剪切应力最大。
17.某PVC配方为（以PVC为100份计）：邻苯二甲酸二辛酯40，二盐基亚磷酸铅3，石蜡0.8，氯化石蜡5。
各组分的主要作用分别为：邻苯二甲酸二辛酯是增塑剂，二盐基亚磷酸铅是热稳定剂，石蜡是润滑剂，氯化石蜡是增塑剂。
19.注射成型时充模不满的可能原因有树脂塑化量不足、模温过低、流道部分堵塞、注射压力过低、注射速度太低等。
20.单螺杆挤出机的螺杆可分为加料段、压缩段、均化段等基本功能段。
其中，压缩段的螺槽容积逐渐变小，料筒中的压力在均化段提升最大。
21.为了提高物理机械性能和尺寸稳定性，初生纤维要进行后拉伸和热定型等后处理。
22.保压压力过高会产生制品的应力增加、制品因收缩过小而脱模困难等后果。
23.请从（挤出，压延，注射，中空吹塑，挤出吹膜，离心铸塑，平膜法，反应注射，传递模塑，层压，热成型，气体辅助注射）中选择最适宜的生产下列制品的方法：矿泉水瓶热成型、电视机ABS塑料外壳注射、PVC塑料管挤出吹膜、PVC人造革压延、胶合板压出、电线挤出、高强度PP薄膜压延、一次性PP塑料杯挤出吹膜、背心式塑料袋、PF插线板注射、聚氨酯鞋底注射。
24.为提高螺杆挤出机对固体物料的输送能力，一般要求物料与料筒间的摩擦力较大、与螺杆间的摩擦力较小。
25.按照制造型坯的方式，中空吹塑可分为注射吹塑和挤出吹塑，其中挤出吹塑设备较简单、适用性较广，注射吹塑制品精度较高。
26.根据其结构特点，注射机可分为柱塞式和螺杆式两类，大型注射机一般为螺杆式。
27.热塑性塑料注射成型时料筒温度应高于聚合物的T f（或T m），低于T d；热固性塑料注射成型时，模具温度高于料筒温度。
28.模压成型主要用于热固性塑料的成形加工。
二、问答题：1.塑料薄膜的成型方法主要有哪些？各自的主要优缺点？塑料薄膜的成型方法1）平膜法：2）吹膜法：优点：设备简单，投资少；薄膜经拉伸，吹胀，力学性能较好；无边料，成品率高，成本低；幅面宽（可达10m以上），焊缝少，易于制袋。
缺点：厚度均匀度差；生产线速度较低（通常<100m/min），产量不高；3）流涎法；4）双向拉伸法；5）压延：压延成型的优点（1）加工量大（2）生产速度快（3）质量好（4）连续生产，效率高。
压延成型的缺点（1）设备庞大，辅机众多，投资大，维修困难（2）设备专用性强，产品调整困难（3）幅宽受到限制。
2.什么是增塑剂？对高分子材料的加工性能和使用性能有何影响？增塑剂是指用以使高分子材料塑性增加，改进其柔软性、延伸性和加工性的物质。
增塑剂对高分子材料加工性能的影响：粘度减小，流动性增加非牛顿性减小（流动指数n→1）。
增塑剂对高分子材料使用性能的影响：如，玻璃化温度和软化温度：随增塑剂用量增加而呈线性降低；机械性能：强度、硬度、模量降低，抗冲击性、伸长率、耐寒性提高；电绝缘性：通常降低，氯化石蜡电性能好；耐久性：耐挥发性、抽出性（到水、油中）、迁移性（到固体中）。
要求分子量350以上，分子量大于1000时耐久性很好。
3.什么是聚合物的可挤压性？简述可挤压性与粘度的关系。
可挤压性：聚合物通过挤压作用产生形变而获得形状和保持形状的能力。
粘度过低，流动性好，但保持形变的能力差；粘度过高，流动和成型困难。
4.图中所示的四种流动曲线分别对应什么类型的流体？聚合物熔体一般是属于哪种类型？为什么？1：宾汉流体；2：膨胀性流体；3：牛顿流体；4：假塑性流体。
聚合物熔体通常为假塑性流体（剪切速率的变化比剪切应力的变化快，表观粘度随剪应力或剪切速率的增加而降低（切力变稀））。
高分子的链很长，会彼此缠绕在一起，高分子流动是通过链段的相继跃迁完成的，因此，剪切力不同，分子链沿着力的方向伸展的程度就不同，粘度就会不断发生改变。
剪切变稀，粘度随着剪切力的增加而降低。
结构上可以说剪切力大了，链段运动能力增强，所以是假塑性流体。
5.从聚合物的结晶、取向等角度简要说明聚合物成型加工时冷却速度对制品性能的影响。
从聚合物的结晶角度：冷却速度（取决于熔体温度与冷却介质温度的差值）缓冷：易形成大球晶，制品发脆，且生产周期长。
骤冷：聚合物来不及结晶。
厚制品：表面骤冷中间非骤冷，结晶程度不一致，稳定性和力学性能不好。
薄膜：可降低结晶度，使透明性、韧性较好。
中等冷却速度：介质温度处于Tg以上附近围。
结晶较完整，结构较稳定，制品性能好（“强而韧”），生产周期较短。
从聚合物的取向角度：温度升高使聚合物易取向和解取向。
冷却速度越快，取向结构越易被冻结保留（<Tg或<Tm)。
6.简要分析单螺杆挤出机中液体在螺槽中的流动情况。
1．正流：即沿着螺槽向机头方向的流动；它是螺杆旋转时料筒对物料的拖曳以及螺纹斜棱的推力作用的结果，其流动也称拖曳流动，其体积流率用Q D表示。
2．逆流：逆流的方向与正流相反，它是由机头、口模、过滤网等对塑料反压所引起的反压流动，所以又称压力流动。
逆流的体积流率用Q P表示。
3．横流与螺纹斜棱相垂直方向的环流。
这种流动对塑料的混合、热交换和塑化影响很大，但对总的生产率影响不大。
4．漏流受反压作用从螺杆与料筒的间隙δ，沿着螺杆轴向料斗方向的流动。
由于δ通常很小，所以漏流比正流和逆流小得多。
其体积流率以Q L表示。
上述四种流动的组合使得熔体在螺杆挤出机中以螺旋形的轨迹向前流动。
7.螺杆各段的输送能力的相对大小应满足什么条件?挤出机的生产率与哪些因素有关?应满足：Q加料段≥Q压缩段≥Q均化段，这样才能使操作平稳，生产正常。
但三者不能相差太大，否则压力太大，超负荷。
因此在正常状态下均化段的生产率就可代表挤出机的生产率。
1）机头压力2）螺杆转速3)螺杆几何尺寸：螺杆直径；螺槽深度h；均化段长度L。
4）物料温度8.与单螺杆挤出机相比，双螺杆挤出机有何特点？1、较高的固体输送能力和挤出产量；2、有自洁能力；3、混合塑化能力高；4、较低的塑化温度，减小分解可能；5、结构复杂，成本高。
9.什么是熔融纺丝、干法纺丝、湿法纺丝？1．熔融纺丝（熔法纺丝）：高聚物熔体，通过纺丝泵打入喷丝头，并由喷丝头喷成细流，再经冷凝而成纤维。
2．干法纺丝：首先将聚合物配成纺丝溶液，用纺丝泵喂料，经由喷丝头喷出液体细流，进入热空气套简，使细流中的溶剂遇热蒸发，蒸气被热空气带走，而高聚物则随之凝固成纤维。
3．湿法纺丝：纺丝溶液，用纺丝泵加料，通过过滤器，通入浸在凝固池中的喷丝头，喷出液体细流，这时细流中的溶剂向凝固池扩散，与此同时凝固剂则向细流渗透，这样纺丝细流同凝固池的组分之间产生双扩散过程，使聚合物的溶解度发生变化，聚合物从纺丝溶液中分离出来而形成纤维。
10.塑炼的目的是什么？低温塑炼与高温塑炼有何区别？塑炼的目的：通过降低分子量，以降低生胶的弹性，增加可塑性，获得适当的流动性,以利于成型加工。
有利于橡胶与配合剂在混炼过程中易于混合分散；有利于胶料进行各种成型操作；使生胶的可塑性均匀一致，从而使制品质量均匀一致。
低温塑炼以机械降解作用为主，氧起稳定游离基的作用；高温塑炼以自动氧化降解作用为主，机械作用强化橡胶与氧的接触。
11.简述注射模具的基本构造。
设计模具时主要注意哪几点？注射模具主要有三部分组成：注射系统、锁模系统和模具。
其中注射系统又包括加料装置、料筒、分流梭和柱塞、螺杆以及喷嘴。
1、确定壁厚（制件功能、成型可行性、成本等）；2、合适的出模倾度；3、尽量保持壁厚均匀（使用加强筋）；4、避免尖锐拐角；5、尽量避免侧孔、侧凹。
（这个部件怎么用？是否与其他部件相容性良好？负载量多大？熔融的塑料如何进入、填充、冷却而最终形成产品，很大程度上决定了这个部件所应有的性质。
）12.什么是压延成型？主要有哪些优缺点？压延成型是生产高分子材料薄膜和片材的主要方法，它是将接近粘流温度的物料通过一系列相向旋转着的平行辊筒的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄片状制品。
优点：（1）加工量大；（2）生产速度快；（3）质量好；（4）连续生产，效率高。
缺点：（1）设备庞大，辅机众多，投资大，维修困难；（2）设备专用性强，产品调整困难；（3）幅宽受到限制。
13.什么是塑料的二次成型？对型坯有何要求？二次成型是指在一定条件下将高分子材料一次成型所得的型材（管、板、棒等）通过再次成型加工获得制品。
1、型坯要有良好的形状稳定性；2、在外力作用下能产生较大形变14.什么是反应注射成型？有哪些优点？主要用于哪些聚合物的成型？反应注射成型（RIM）将液态单体的聚合反应与注射成型结合为一体，是一种将两种具有化学活性的低相对分子量液体原料在高压下撞击混合，然后注入密闭的模具进行聚合、交联固化等化学反应而形成制品的工艺。
RIM具有效率高、节能、产品性能好、成本低等优点，可用来成型发泡制品和增强制品。
15.气体辅助注射成型有哪些优点？(1) 注射应力低；(2)制品翘曲变形小；(3)表面质量提高；(4)可成型壁厚差异较大的制品；(5)便于提高制品的刚度和强度；(6)可使制品成真空，减轻重量，缩短成型周期。
16.中空吹塑可分为哪几种类型？各有何优缺点？1、注射吹塑优点：1、制作500ml体积一下的小瓶或零件不产生废料；2、能非常精确地控制重量和颈部光洁度。
缺点：1、模具成本较高；2、各部分比例受限，无法制作带手柄的容器。
