降低细纱断头的措施和方法
降低细纱断头的措施
细纱千锭时断头率是纺纱生产重要的经济技术指标之一，体现了纺纱生产技术全系统的综合效果。
降低细纱断头率不仅可以降低用棉成本，提高细纱机效率与单产，而且是当前棉纺企业扩大看锭数、减少用工成本、提高经济效益的重要途径之一。
降低细纱断头的各项技术管理工作与提高棉纱强力、提高条干均匀度、减少细节与粗节、降低纱疵等提高棉纱质量工作有着密切的关系。
现将细纱断头的原因及解决措施加以总结，供参考与借鉴。
一、细纱断头的基本原因
(1)锭带高速运行的不稳定性。
当锭盘直径为22mm，锭速为20 000 r／min时，锭带运行的线速度高达1 382．3 m／min。
由于锭带通过摩擦带动锭子，因而会直接影响锭速的稳定，因此，锭带的品质、运行状态对纺纱张力波动有较大的影响。
(2)锭子高速转动的不稳定性。
锭子高速回转是纺纱张力和气圈的动力源，锭子转速不匀、振动、上下跳动等缺陷均会影响纺纱张力的稳定。
(3)筒管品质不良。
纺纱卷绕是由筒管实现，如果筒管质量较差，筒管摇头、上下跳动以及筒管与锭子啮合不良两者未同步回转使简管转速不匀等均会影响纺纱张力的稳定。
(4)钢领与钢丝圈的影响。
钢领与钢丝圈在纺纱中处于高速高压高温状态。
当细纱机采用42mm直径钢领，锭子速度16 000 r／min～
20 000r／min时，钢丝圈回转线速可高达35．2 m／s～44m／s，并产生：300℃以上高温。
钢丝圈在钢领上处于高速、高温、高压特殊条件转动，这给纺纱张力的稳定造成较大的负而效应。
钢丝圈在钢领上以高速倾斜摆动运转，发生振动、顿挫，在倾斜摆动过度时发生楔住，使纺纱张力突增造成断头。
因此钢领、钢丝圈的合理选配对纺纱张力变化有冠著的影响。
(5)锭子、钢领与导纱钩三点同心度差，使钢丝圈与钢领空间的摆动、倾斜、楔住的几率增加，产生张力波动。
(6)纺纱气圈使棉纱在导纱钩内圈的后内侧呈一定宽度左右摆动，摆动区段如果不水平将使气圈不稳定或形成歪气圈影响纺纱张力稳定。
(7)隔纱板歪斜易造成纺纱气圈，并撞击隔纱板，使纺纱张力不稳定。
(8)钢丝圈清洁器磨损有毛刺或钢丝圈至清清器隔距偏大，不能有效清除钢丝圈上缠绕的飞花，使纺纱张力不稳定并趋向增大。
(9)钢领板升降中振动、打顿，也易造成纺纱张力不稳定。
(10)纺纱环境中飞花附入纺纱气圈或空调出风口分布不合理，气流干扰纺纱气圈也会使纺纱张力波动出现断头。
（11）细纱吹吸风吹嘴位置不良或缺少造成气流干扰纺纱气圈也会使纺纱张力波动出现断头。
二、降低细纱断头的措施
1 、锭子、锭带、细纱筒管
锭尖和锭底轴承、锭杆和上轴承不可磨损；锭子回转不可摇头、严禁上下跳动；锭脚不可微温、微振；定期检验校准锭杆、锭盘的偏心弯曲；锭带长度、张力正常，不可烂边、绞状，不可沾油污、积纤维，不可与锭盘边、滚盘边摩擦，接头不可厚、硬，运行不可跳动；锭带盘表面和轴承不可磨损，轴承定期清洁，不可有硬化油垢，回转不可跳动、晃动；筒管头不可有毛刺、破损，筒管上部天眼与锭杆上部锥度啮合紧密，确保锭子和简管同步转动，简管下口与锭子下部钟柱问略有空隙；筒管与锭子之间不可有回丝，筒管回转不可摇头、上下振动、跳管。
2、钢领、钢丝圈和气圈
(1)钢领不可有锈斑，上口和钢丝圈跑道不可有毛刺。
(2)随着钢领磨损要正常调换钢领使用周期。
(3)钢领板高低位置不论在小纱至大纱任何位置均要保持整台成一条直线，钢领板要左右、前后水平，钢领紧固于钢领板不可松动、倾斜，钢领板升降不可振动、打顿。
(4)钢丝圈择优选型，钢丝圈轻重根据棉纱强力、钢领状态、锭子转速及钢丝圈线速、气圈形态、断头分布、温湿度波动以及棉纱毛羽数等因素合理调整。
(5)钢丝圈调换周期根据断头数、毛羽数正确制定，认真执行，防止个别钢丝圈漏换。
(6)认真校准锭子水平，锭子、钢领、导纱钩垂吊三中心认真对
准。
(7)导纱钩不可磨损、松动，导纱板不可松动，不论小纱至满纱
任何位置导纱钩要保持平齐。
(8)隔纱板不可有毛刺，安装在两锭中间不可歪斜、松动。
(9)钢丝圈清洁器隔距工具设计合理、制造准确，清洁器不可松动、有毛刺，隔距偏小掌握。
(10)纺纱气圈不可歪斜，如果由导纱钩内孔里侧不水平造成歪气圈应将该导纱钩换下停用。
纺纱气圈形态稳定不可振动，满纱位置气圈应有微小圆弧形。
气圈不可摩擦筒管头、碰隔纱板。
(11)定期检验钢领上平面平整度。
(12)运转管理做好牵伸和加捻卷绕部件的清洁工作。
（13）细纱断头吸棉系统良好，断头吸棉合格率100％。
吸风管道不漏风、不挂纤、不堵塞、风门不漏风，真空度良好。
吸棉笛管安装良好，上绒辊回转正常并定期清洁，挡车工及时清理吸棉箱积花。
（14）管理好细纱吹吸风机使其正常运行。
（15）加强运转管理，认真执行操作法，保持机台整洁，减少环境中飞花、短绒、尘杂对细纱断头的影响。
2011年8月15日。
降低细纱断头率的注意点和措施
降低细纱断头率的注意点和措施降低细纱千锭时断头率的工作是纺纱工程中主要技术任务之一，降低细纱断头的技术途径就是降低纺纱张力波动，增加纺纱强力减少弱节。
降低细纱断头率的注意点和主要措施为：一、细纱机关键零部件的改进和正确的机械保养。
1、用好变频调速器，小纱和大纱时适当降速，因为小纱时气圈高度较大，张力大，断头最集中；中纱时气圈较稳定，断头少；大纱时气圈张力虽较小，但气圈较短，遇张力变化缺乏缓冲，断头比中纱要高些。
2、加捻卷绕机构的保养①在平车交接时严格检査卷绕机构的整体机械性能。
首先是钢领板、气圈环、叶子板三者运行的相对位置要正确，并且要校正气圈，防止气圈歪斜。
②定期专门敲锭子、捉坏气圈，严格用吊锤校正导纱钩、钢领、锭子三者中心一线。
③挡车工和机工密切配合好，对断头多的锭子作记号，做到及时发现及时修理。
④统一断头原因检査方法：—看：看锭子是否摇头，看钢领、锭子和导纱钩三者中心是否一线。
二査：査导纱钩是否起槽，查钢领油线是否短缺、油槽是否缺油。
査油线是否勾钢丝圈。
三摸：摸钢领是否松动，摸钢领是否有波纹磨损、钢领的发毛程度。
⑤锭子：首先严格锭杆锭脚的配套，上板眼的作法是锭杆锭脚“一对”配套，不允许混配。
其次是严格执行专件完好标准：锭脚偏弯小于0.02mm，锭盘偏心在0.03mm 以下，锭尖无明显磨损，锭子摇头振幅小于0.05mm，锭子不下沉，无缺损件、无锈斑、回转灵活。
钢领：选用质量好的钢领。
对新旧钢领都要毎只检查，圆整度小于0.25mm，平整度低于0.15mm，高低度士0.15mm，呈银灰色表面无毛疵、砂痕。
有条件的话也可以考虑进行油煮处理，改善渗油性能。
3、牵伸机构的整修①罗拉牵伸装置中，影响细纱条干最为主要的因素是前罗拉和前皮辊组成的前钳口对纤维束握持的不稳定。
钳口握持力的不稳定在高牵伸倍数下会造成纤维变速点的不稳定。
影响前钳口握持力不稳定的因素中最主要的是罗拉偏心、皮辊偏心和皮辊包覆材料等。
要求前罗拉偏心在0.04mm内，中后罗拉偏心在0.06mm内。
在细纱机高速生产中 如何加强日常管理工作降低细纱断头
在细纱机高速生产中如何加强日常管理工作降低细纱断头在细纱机高速生产中如何加强日常管理工作降低细纱断头细纱的断头原因很多，具体原因要根据情况现场加以分析，那么仅从日常管理工作入手，如何从加强日常管理工作来降低细纱断头，是每个管理或技术人员都应掌握的专业知识。
希望棉纺人之家这期《如何加强日常管理工作降低细纱断头》能对广大从业人员有所帮助。
在细纱机高速生产中，除了从张力与强力两方面减少康什外，还必须强化日常性的机械、操作方式、工艺、原棉以及温湿度方面的技术管理工作，机器速度愈低，对这些根本性的工作建议也愈严苛。
(一)加强保全保养工作，整顿机械状态机械状态正常是否对康什的影响很大，有时甚至就是康什多的主要原因。
比如吊皮圈、皮圈跑偏、皮圈脱落、子集器往复不有效率、皮辊中凹陷、撕锭(锭子与钢领相同心)、导纱钩收紧或者眼孔不对准锭子中心、导纱钩不珞丹、导纱钩存有磨损槽、钢领起浮、钢领滑行道毛糙、钢领板和导纱钩滑行柱(又称小、小羊脚)与轴孔磨损过小或其间存有飞花堵塞而导致滑行不稳定或颠簸现象、外木纱板碎裂以及清洁器边线不当和锭拎僵硬等，都会引发重复康什。
因此，必须十分重视机器的经常性保全保养工作。
严格执行大小修理、校锭子、揩车和预防性检修的周期，不断提高机器的平修质量，是减少坏车、减少重复断头、降低断头率的基础工作。
(二)掌控运转规律，提升操作方式水平按照高速生产的规律，加强运转挡车的预见性和计划性，小纱断头多要多巡回，多做接头工作;而中纱断头少，要多做清洁工作，以减少飞花断头。
为了适应高速生产，必须提高快速接头技术，做到接头快、正确而无疵点。
同时，在断头多时，也要分轻、重、缓、急处理各种断头，掌握先易后难，先解决飘头、跳筒管，然后接一般断头。
采用自动或半自动落纱机落纱时，要将筒管轻轻下按，以免开车后跳筒管多而引起断头;也不要下按太重而增加拔管困难。
此外，运转工也要熟悉机械性能，当好设备维修的侦察兵，做到小毛病及时修理，减少断头时间，提高机器运转效率。
技术▎紧密纺减少细纱工序断头的措施
技术▎紧密纺减少细纱工序断头的措施本文由李学保推荐自“纺织大学堂图书馆”，经专家评审通过，中国纱线网微信公众号成功发布，奖励80元。
随着纺织业的不断进步和发展，减少消耗，降低成本是企业制胜的关键因素，细纱工序作为制成的最后工序，直接决定了产品最后的质量和半成品消耗量的大小，所以说，降低细纱消耗，提高半制品制成率，是减少企业消耗，提高企业的一项重要措施。
减少细纱断头，提高半制品制成率，是降低细纱消耗的一项重要措施，细纱断头又分为成纱前断头和成纱后断头，减少细纱断头主要从以上两方面进行不断优化和改进。
1纺织专件的优选及使用周期的确定1.1合理优化专件使用周期，减少成纱断头钢领，钢丝圈，胶辊，胶圈，网格圈等纺织专件的合理选用以及周期的合理确定，直接决定了细纱工序的运行状况以及细纱工序断头数量的多少。
(1)合理选用钢丝圈及确定使用周期在以上纺织专件中，钢丝圈以及网格圈的使用周期的合理使用直接决定了细纱断头数量，所以说在生产中，必须有效合理的确定以上专件的使用周期。
在生产中，紧密纺钢丝圈的使用周期一般在十天左右，在跟踪国内以及国外某品牌钢丝圈进行一个使用周期的毛羽以及细纱瞬时断头跟踪试验，实验结果显示，国内钢丝圈在使用120h时，其5mm以及6mm毛羽数量已经略高出国外品牌钢丝圈使用216h，在使用216h时，飞圈严重，不能保证细纱工序的正常生产，而国外钢丝圈在使用到240h时，其细纱瞬时断头也有最好状态时的2.82‰上升到3.54‰。
通过以上跟踪试验可以看出，在一个使用周期内，随着钢丝圈使用周期的不断增长，纱线毛羽和细纱瞬时断头都有不同程度的变化，所以说，在生产中，钢丝圈的合理选用和使用周期的合理确定是决定细纱断头的一项决定性因素。
钢丝圈型号和号数的选择要根据所纺纱线种类以及根据实际生产(紧密纺，环锭纺)来选择。
首先，紧密纺和环锭纺选择钢丝圈时，具有较大的差异性。
比较而言，紧密纺锭速较高，毛羽较少，钢丝圈缺少润滑，散热较差，需要选择钢丝圈与钢领接触面积较大的圈形，从而散热好，提高钢丝圈运行时间。
纺纱过程中出现的问题及解决措施

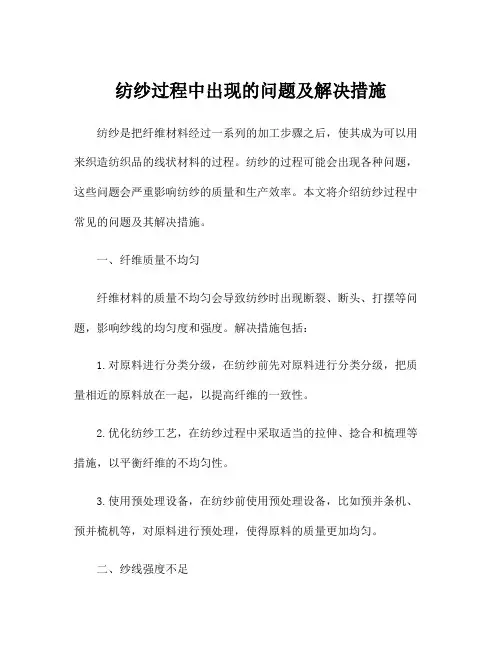

纺纱过程中出现的问题及解决措施纺纱是把纤维材料经过一系列的加工步骤之后，使其成为可以用来织造纺织品的线状材料的过程。
纺纱的过程可能会出现各种问题，这些问题会严重影响纺纱的质量和生产效率。
本文将介绍纺纱过程中常见的问题及其解决措施。
一、纤维质量不均匀纤维材料的质量不均匀会导致纺纱时出现断裂、断头、打摆等问题，影响纱线的均匀度和强度。
解决措施包括：1.对原料进行分类分级，在纺纱前先对原料进行分类分级，把质量相近的原料放在一起，以提高纤维的一致性。
2.优化纺纱工艺，在纺纱过程中采取适当的拉伸、捻合和梳理等措施，以平衡纤维的不均匀性。
3.使用预处理设备，在纺纱前使用预处理设备，比如预并条机、预并梳机等，对原料进行预处理，使得原料的质量更加均匀。
二、纱线强度不足纱线的强度不足会导致织造时易断裂，影响纺织品的质量。
解决措施包括：1.选用合适的纤维材料，增加纤维的长度和粗度，选择合适的纤维组合，以提高纱线的强度。
2.优化纺纱工艺，调整纺纱的各道工艺参数，比如拉伸倍率、捻度、卷绕张力等，以提高纱线的强度。
3.设备维护保养，定期对纺纱设备进行维护保养，保证设备处于最佳工作状态，以增加纱线的强度。
三、纺纱设备故障纺纱设备故障会导致工作中断，影响生产效率。
解决措施包括：1.设备定期保养，做好设备的定期检查和保养工作，确保设备处于良好的工作状态。
2.做好备件储备，及时更新设备备件，确保设备备件的充足，以应对突发设备故障。
3.培训员工，培训工人掌握基本的设备维修和故障排除能力，提高设备故障处理的能力。
四、能耗高纺纱过程中的能耗问题不仅增加了生产成本，同时也会对环境产生负面影响。
解决措施包括：1.更新能效设备，更新能效设备可以降低能耗，达到节能减排的目的。
2.优化工艺流程，优化纺纱工艺流程，减少能源消耗，提高能源利用率。
3.强化员工意识，加强员工节能意识教育培训，提高员工对于能源的节约利用意识。
五、产品质量不稳定产品质量不稳定会导致退货率增加，影响企业的声誉和市场竞争力。
降低细纱断头的措施
降低细纱断头的措施1. 简介细纱断头是纺织行业常见的生产异常，指的是纱线在纺纱过程中断裂或断掉，导致生产效率降低和产品质量下降。
降低细纱断头对于提高纺织生产效率和产品质量具有重要意义。
本文将介绍几种降低细纱断头的措施，帮助纺织企业提高生产效率和产品质量。
2. 增强纤维强度纤维强度是影响纱线断裂的重要因素之一。
在纺纱过程中，纤维强度的不足容易导致纱线断裂。
为了增强纤维强度，可以采取以下措施：•选择较好的原材料：选择纤维强度较高的原材料，如优质棉花或合成纤维。
•优化纱线拣选机：通过调整拣选机的参数，如条干比、清洁度等，提高纤维的强度。
•加强纤维预处理：在纺纱前对纤维进行预处理，如漂白、柔化等，提高纤维的强度和柔软度。
3. 控制纱线张力合理控制纱线的张力可以有效降低细纱断头的发生率。
过高或过低的纱线张力都会导致纱线断裂。
以下是一些控制纱线张力的方法：•调整牵伸器的张力：根据纱线的不同特性和纺纱工艺的要求，合理调整牵伸器的张力，避免过高或过低的张力对纱线造成影响。
•定期检查纱线传送装置：定期检查纱线传送装置，确保各个部件的正常运行和张力的均衡。
•控制供纱系统的张力：调整供纱系统的张力，保持纱线在生产过程中的稳定张力状态，避免纱线断裂。
4. 优化纺纱工艺优化纺纱工艺是降低细纱断头的有效手段之一。
通过合理调整纺纱工艺参数，可以降低细纱断头的发生率。
以下是一些优化纺纱工艺的方法：•调整纺纱机的转速：根据纱线的特性和工艺要求，合理调整纺纱机的转速，避免过高或过低的转速对纱线造成不良影响。
•控制纱线湿润度：根据纺纱工艺要求，控制纱线的湿润度，保持纱线在纺纱过程中的稳定湿润状态，降低纱线断裂的发生。
•检查纺纱机部件：定期检查纺纱机的各个部件，确保其正常运行和调整，避免因机器故障导致纱线断裂。
5. 增强生产管理良好的生产管理对于降低细纱断头至关重要。
以下措施可以帮助管理者更好地控制纺纱生产，减少细纱断头的发生：•建立生产管理标准：建立一套科学合理的生产管理标准，明确各项工艺参数和质量要求，以便工作人员执行和监督。
紧密纺细纱断头的成因及措施
不能保证细纱工序的正常生产。
表 1 钢丝圈对比实验
钢丝圈型号
周期 /天
3 mm 毛羽
断头数 （/ 根/千锭时）
3
0.7
10
7
0.7
9
Bracker11/0
9
0.8
9
11
0.9
11
13
1.2
14
2.钢丝圈号数的选择。 根据所纺品种进行优化和配置，对于纤维品质 差、纤维短的原棉，钢丝圈可适当减小 1~2 个号数， 从而减少细纱断头率；对于品质好、纤维长的原棉钢 丝圈可适当增加 1~2 个号数。例如：我们所纺紧密 纺 JC60 刚上机使用的是 Bracker9/0 钢丝圈，结果断 头率增加，改用 Bracker11/0 钢丝圈后，细纱瞬时断 头明显降低。因为钢丝圈过重，纺纱张力增大，使钢 丝圈对纱线的摩擦增加，纱线断头就多。 （二）锭子速度的设定 纱段锭速的合理设定非常重要，因为锭速一旦 提高，钢丝圈回转所产生的离心力增加，纱线张力也 会随之增加，所以导致细纱断头的增加。在生产过 程中发现小纱断头最高，大纱断头略高，中纱较好 看。对于此类情况做了大量的纱段锭速调整试验， 将小纱时锭速设定在最高锭速的 86%左右，中纱时 加 速 到左右，一直到落纱。实践证明，这种调整方法既 减少了细纱瞬时断头，又降低了毛羽。 经过多次对比实验，现锭速设定及指标如表 2
要合理设计纱尾长度，纱尾长度掌握在 2 圈~3 圈为 宜，纱尾太长既造成浪费又给络筒增加工作量，纱尾 太短增加细纱落纱断头。
三、加强设备的维护保养是减少细纱断头的重 要保证
（一）加强大小平车工作 严格按照保养周期进行逐锭检查、保养，发现不 正常、不符合要求的立即更换；保全要分片承包责任 机台，每周由设备管理部进行抽查、验收，对责任机 台出现的问题，要严格按照责任机台承包管理规定 进行惩罚。 （二）罗拉要求无偏心、弯曲 在平车时严格执行操作规程，用百分表逐节测 定，把罗拉弯曲、偏心控制在 3%之内。 （三）根据实际情况调整前皮辊与前罗拉的前冲 量 因为紧密纺耐磨块的位置对前冲有所限制，上 肖浮游区根据下肖型号来调整，尽量要将浮游区调 小，减少纤维的零散。 （四）紧密纺皮辊要按照周期进行复磨、光照 光照要均匀，以免造成阴阳面；皮辊定期检查， 以免偏心、轴承缺油、轴承损坏等情况的发生，逐只 挑拣并分档、分区、分号使用；皮圈要定期调换和处 理，上下皮圈不能同时使用新的，会造成须条不稳 定，增加断头。 （五）定期测定摇架压力 为了避免出现压力衰退，影响前钳口握持纤维 引导力的波动，造成纤维变速点的不稳定，出现粗细 节、条干不匀，断头增加，应定期测定摇架压力。 （六）平稳运行钢领板、叶子板 钢领板、叶子板高低要一致，运行要平稳、无顿 挫现象；钢领、锭子、叶子板要定期校正，使三者中心 一条线；纺纱时最大气圈高度要控制恰当，不然易引 起气圈不正常，纱线与隔纱板或筒管头摩擦引起断 头。 （七）保证足够的负压 紧密纺装置工作原理显示，有足够的负压才能 使集聚处纱条有规律排列而达到凝聚纤维的效果。 在管理上，根据品种确定负压值，并且定期检查车 头、中间、车尾的负压值，要保持相对的稳定。注意 负压管的堵孔现象，要随时清理，孔内有棉腊的要及 时清洗，避免造成大面积断头。
纱厂细纱千锭时断头表
纱厂细纱千锭时断头表在我国的纺织行业中，纱厂细纱断头问题一直是一个困扰生产的关键因素。
纱厂细纱千锭时断头表则是针对这一问题，对生产过程中细纱断头情况进行实时监测和分析的实用工具。
本文将从细纱断头的原因、千锭时断头表的作用、解决细纱断头问题的方法以及提高生产效率的建议等方面进行详细阐述。
一、纱厂细纱断头的原因1.原料因素：棉花、羊毛等纤维品质不佳，纤维强力低，容易导致细纱断头。
2.设备因素：纺织设备磨损、部件松动、皮带跑偏等，会影响细纱的正常生产。
3.工艺因素：纱线捻度、纱线规格、纺纱速度等工艺参数设置不合理，容易导致细纱断头。
4.环境因素：车间温湿度不适宜、尘埃过多，会影响细纱的生产。
二、千锭时断头表的作用1.实时监测：千锭时断头表可以实时监测细纱生产过程中的断头情况，为生产管理人员提供准确的断头数据。
2.数据分析：通过对断头数据的分析，可以找出断头的主要原因，为生产改进提供依据。
3.预警功能：当断头率异常时，千锭时断头表可以发出预警信号，提醒生产人员及时处理。
三、解决细纱断头问题的方法1.优化原料：选用优质原料，提高纤维品质。
2.设备维护：定期对纺织设备进行维护和检修，确保设备正常运行。
3.调整工艺：根据实际情况，合理设置纱线捻度、规格和纺纱速度等工艺参数。
4.改善车间环境：控制车间温湿度，加强尘埃治理。
四、提高生产效率的建议1.加强生产管理：通过数据分析，制定科学的生产计划，提高生产效率。
2.培训操作人员：提高操作人员的技能水平，降低人为因素对生产的影响。
3.创新技术：引进先进的纺纱技术，提高纱线质量。
4.设备更新：逐步淘汰落后设备，更新为高效、智能的纺织设备。
总之，纱厂细纱千锭时断头表在解决细纱断头问题方面具有重要作用。
通过对生产过程中的断头情况进行实时监测和分析，有助于找出问题的根源，从而采取针对性的措施降低断头率，提高生产效率。
细纱断头原因分析及降低细纱断头的措施【最新版】
细纱断头原因分析及降低细纱断头的措施细纱断头多，不仅无法稳定正常生产，而且影响成纱。
不利于节能降耗，因此降低细纱断头是纺纱过程中必须重视的一项工作。
产生细纱断头的原因1原料及半制品质量的影响当原料中的纤维线密度粗、长度短、短绒多、品级差时，由于纤维线密度粗，单根纱内纤维根数相对较少;短纤维在经过细纱牵伸浮游区时，由于难以控制而使纤维变速点不稳定，成纱条干水平差，常发性纱疵中粗节、细节多，成纱强力下降，纺纱生产中断头增多。
此外，前纺工序提高除杂效率，排除短绒，改善纱条均匀度，提高半制品质量，对细纱断头的减少起到一定促进作用。
2设备和器材的影响细纱设备和器材状态好坏直接影响细纱千锭时断头数，当牵伸卷捻机构专件及器材运转不正常时，会影响到成纱条干及强力，在加捻过程中出现突变张力造成断头。
设备和器材原因造成的细纱断头在机台或单锭上会重复出现，要及时检修处理。
3工艺的影响在正常情况下，纺纱的动态强力总是大于纺纱张力，只有小于纺纱张力、特别是突变张力时，才会产生断头。
影响纺纱张力的最大因素是锭速，所以锭速应合理。
在锭速合理稳定的前提下，纺纱张力一般用钢丝圈重量来调节，即围绕稳定气圈张力来调节。
另外，由于成纱强力对断头影响较大，因此应围绕改善条干均匀度、提高成纱强力来调整工艺参数、工艺部件，达到降低断头的目的。
4运转操作的影响细纱工序操作因素造成断头的主要原因有:①各牵伸部位及纱线通道飞花附入;②吸棉眼堵塞不及时清理;③粗纱包卷接头不合格;④值车工巡回不及时，产生空粗纱;⑤钢丝圈换错号，特别是两品种交界处机台用错。
操作因素造成的细纱断头一般分散出现在单岗位、单锭上，操作技术差的不熟练者易产生。
5温湿度的影响温湿度与细纱大面积生活和成纱质量关系较大。
在纺纱过程中，纤维处于放湿状态，生活相对好做;而吸湿状态的水分易吸附在纤维表面，产生绕胶辊、缠罗拉等问题。
细纱车间温度一般控制在22 ℃~32 ℃，相对湿度一般控制在55%~62%。
亚麻湿纺细纱机纱线断头原因及维修方法
亚麻湿纺细纱机纱线断头原因及维修方法细纱机纱线断头分为部分断头和大面积或整体断头两种。
下面用表格形式表述产生的原因以及维修和避免的方法。
一:部分断头类别原因产生原因维修或避免方法吊锭转动不灵活吊锭里面的滚珠锈蚀更换吊锭或更换吊锭里的滚珠粗纱导轮转动不灵导纱轮孔与轮轴之间有缠拆下导轮去除轮轴上活麻或是麻泥的缠麻或麻泥导纱辊缠粗纱导纱辊上有划痕毛刺或是用高号水砂纸打磨光表面水垢严重滑导纱辊的尼龙套缠尼龙套突出于不锈钢托座切削尼龙套，缩短尼麻两边龙套的长度，或是挪动导纱臂的位置。
部分导纱辊传动脱导纱辊之间传动间隙太大拆开导纱辊，尼龙套部节或偷停或是尼龙套与托座间缠麻内加垫或去除缠麻分导纱器入口堵塞(塑长时间没有清理麻绒和麻及时清理麻绒和麻泥断料漏斗形导纱器或泥FX501片形导纱器) 头喂入加压罗拉结合1:喂入加压罗拉结合件大1:锤击加压钩，恢复件加压压力小或太缠麻导致加压钩抻长。
原尺寸。
大 2:弹簧加压座上的加压螺2:调整加压螺帽，达帽加压不标准。
到压力标准。
喂入加压罗拉环转喂入加压罗拉铜套缺油或按加油周期加油或更动不灵活滚珠轴承缺油锈蚀换轴承皮圈转动缓慢或停1:皮辊轴轴套缠麻。
1:钩除皮套缠麻。
转 2:皮辊轴轴套脱壳。
2:更换皮辊轴。
3:皮圈轴端面上有缠麻。
3:钩除端面缠麻。
类别原因产生原因维修或避免方法皮圈表面粗纱通道皮圈材质老化或磨损裂口更换皮圈处有裂缝或裂口两隔距块大小端装1:没有按工艺要求安装。
按工艺要求安装反或一面隔距块大2:保养时装反。
小面装反 3:维修时装反。
牵伸罗拉环表面钩1:钩缠麻时没有用铜钩。
更换牵伸罗拉轴痕严重或齿面严重2:罗拉环表面遭硬物碰撞缺损或腐蚀。
部分牵伸罗拉轴位牵伸轴承(铜瓦)严重磨检修或平车时更换牵置下沉严重损伸轴承(铜瓦)1:喂入轴表面磨损严重。
1:更换喂入轴。
部2:罗拉导向轴或自停滚柱2:更换罗拉导向轴或分 (滚针)磨损。
自停滚柱(滚针)。
喂入罗拉环停转或3:罗拉导向轴或自停滚柱3:选择粗细适合的罗断偷停 (滚针)粗细选择错误。
【技术】降低细纱断头，大、中、小纱阶段断头多各应如何处理？
【技术】降低细纱断头，大、中、小纱阶段断头多各应如何处
理？
细纱千锭时断头数是反映纺织厂生产管理的一项综合指标，也是高产优质低耗的一个综合表现。
细纱断头多,不仅无法稳定正常生产，而且影响成纱与布面质量，不利于节能降耗，因此降低细纱断头是纺纱过程中必须重视的一项工作。
下面就细纱不同阶段断头的原因分析和解决措施做以简单说明。
1、小纱断头
降低小纱断头从控制好气圈入手，如生产中机台出现管底成形完成时断头比较集中，而到大纱时断头不多、拎头较轻,这种情况属于钢丝圈选配不当(过轻)或钢领衰退、上车使用时间到周期等原因造成。
解决办法：
（1）结合实际调重钢丝圈；
（2）调换钢领；
（3）适当放低叶子板三角铁以缩小气圈膨胀问题；
（4）检修工及时处理歪锭子、歪隔纱板等。
2 、中大纱断头
如生产机台小纱断头正常，而大纱断头较高，气圈比较平直、弹性小、拎头重，这种现象是属于钢丝圈与钢领之间摩擦力较大，不配套；卷捻部件运转不良或纱条通道起槽、不光洁等造成。
解决办法：
（1）调轻钢丝圈号数；
（2）调换钢丝圈型号，减小纺纱摩擦力；
（3）适当抬高叶子板三角铁，调整大纱时气圈高度，降低断头；
（4）调换起槽卷绕部件，如导纱钩等。
总之，细纱断头与配棉、半制品质量、纺纱器材、工艺、设备、运转操作及温湿度等因素有关。
降低细纱断头的主攻方向是控制气圈、稳定张力、改善纱条均匀度、提高单纱强力、降低强力不匀，尤其是
减少张力突变和强力薄弱环节，才能达到降低断头、提高成纱、布面质量及节能降耗的预期效果。
