基于多主型SPI接口的CAN总线中继器设计
基于STM32F407的5路CAN总线扩展设计与实现
基于STM32F407的5路CAN总线扩展设计与实现摘要：针对本单位某测试设备的设计需求，需要用到5路CAN总线接口，利用具有总线协议控制器MCP2515通过主控制器STM32F407的3路SPI接口，实现STM32F407的CAN总线扩展，满足了该设备的控制精度、处理速度以及5路CAN 总线接口的设计要求，具有较强的工程实用价值。
关键词：MCP2515, CAN总线，SPI总线，STM32F4070引言CAN（Controller Area Network）即控制器局域网络总线，是德国博世公司提出的一种串行总线通讯技术，是目前国际上应用最广泛的一种现场总线技术之一。
CAN总线的数据通讯在工业应用中相比其他总线在可靠性、实时性和灵活性等方面具有较大优势[1]。
CAN遵从IOS/OSI模型，采用了其中的物理层、数据链路层，通信速率最高可达到1Mbps（通讯距离不超过40m）。
本公司某测试设备需要5路独立的CAN总线接口，才能满足系统对外部数据的实时采集和控制需求。
控制器芯片STM32F407是STMicroelectronics即意法半导体公司开发的一款32位ARM 内核的微控制器芯片，是目前控制领域流行的处理器之一，该微控制器主频168MHz，带浮点数运算功能，精度和数据处理能力均可以满足系统要求。
仅依靠控制器自带2路CAN总线接口，不能满足系统5路独立CAN总线接口的需求，但是同时又自带有3路SPI（Serial Peripheral Interface）即串行外设接口。
MCP2515是Microchip公司开发的CAN控制器芯片，具有SPI接口的独立CAN控制器，它完全支持CAN V2.0B技术规范，因此可以STM32F407的SPI接口与MCP2515进行多路CAN总线接口扩展。
1 系统硬件电路设计硬件主要包括三部分：STM32F407微控制器，CAN控制器MCP2515，CAN收发器CTM8251。
多路CAN设计

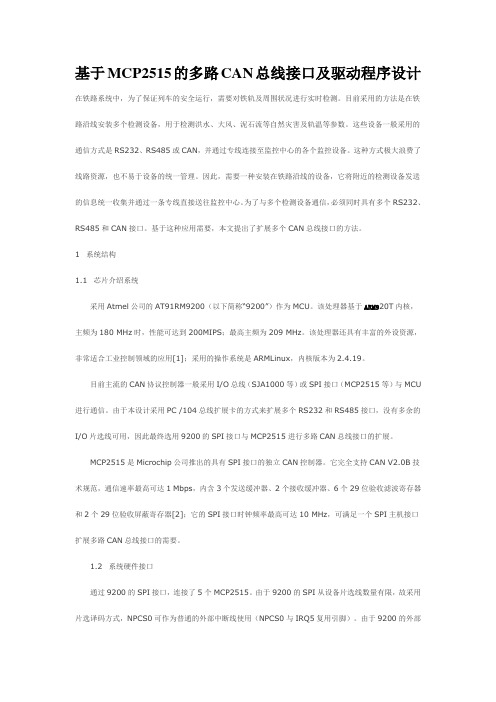

基于MCP2515的多路CAN总线接口及驱动程序设计在铁路系统中，为了保证列车的安全运行，需要对铁轨及周围状况进行实时检测。
目前采用的方法是在铁路沿线安装多个检测设备，用于检测洪水、大风、泥石流等自然灾害及轨温等参数。
这些设备一般采用的通信方式是RS232、RS485或CAN，并通过专线连接至监控中心的各个监控设备。
这种方式极大浪费了线路资源，也不易于设备的统一管理。
因此，需要一种安装在铁路沿线的设备，它将附近的检测设备发送的信息统一收集并通过一条专线直接送往监控中心。
为了与多个检测设备通信，必须同时具有多个RS232、RS485和CAN接口。
基于这种应用需要，本文提出了扩展多个CAN总线接口的方法。
1 系统结构1.1 芯片介绍系统采用Atmel公司的AT91RM9200（以下简称“9200”）作为MCU。
该处理器基于ARM920T内核，主频为180 MHz时，性能可达到200MIPS；最高主频为209 MHz。
该处理器还具有丰富的外设资源，非常适合工业控制领域的应用[1]；采用的操作系统是ARMLinux，内核版本为2.4.19。
目前主流的CAN协议控制器一般采用I/O总线（SJA1000等）或SPI接口（MCP2515等）与MCU 进行通信。
由于本设计采用PC /104总线扩展卡的方式来扩展多个RS232和RS485接口，没有多余的I/O片选线可用，因此最终选用9200的SPI接口与MCP2515进行多路CAN总线接口的扩展。
MCP2515是Microchip公司推出的具有SPI接口的独立CAN控制器。
它完全支持CAN V2.0B技术规范，通信速率最高可达1 Mbps，内含3个发送缓冲器、2个接收缓冲器、6个29位验收滤波寄存器和2个29位验收屏蔽寄存器[2]；它的SPI接口时钟频率最高可达10 MHz，可满足一个SPI主机接口扩展多路CAN总线接口的需要。
1.2 系统硬件接口通过9200的SPI接口，连接了5个MCP2515。
一起来了解CAN中继器
一起来了解CAN中继器简介CAN中继器是一种用于CAN总线组网的设备，它可以增加CAN总线的长度和节点数量，提高CAN网络的可靠性和稳定性。
CAN中继器通常具备数据转发、数据隔离、灵活可靠的节点布置等特点，在工业自动化、汽车电子、航空航天等领域有广泛的应用。
工作原理CAN中继器基于CAN总线物理层通信协议，其工作原理可以简单理解为将CAN信号从一个节点转发到另一个节点，起到连接不同CAN总线和节点的作用。
CAN中继器通常有两个CAN总线接口和一个电源接口，其中一个CAN总线接口用于接收信号，另一个CAN总线用于发送信号。
CAN信号由接收端口接收，通过内部的电路或微控制器进行数据处理和过滤，然后从输出端口传输。
CAN中继器还具备数据隔离的功能，它可以在物理和电气方面分别隔离各个CAN网络，防止一个CAN总线故障影响整个网络。
同时，CAN中继器还可以实现节点布置的灵活性，网络节点只需要通过连接中继器扩展即可，而不必添加新的总线。
另外，CAN中继器还能过滤无用数据，不必发送到其他节点，提高网络传输速度。
应用场景CAN中继器广泛应用于工业自动化、汽车电子、航空航天等领域。
其中，在汽车电子领域，CAN中继器被广泛应用于汽车多总线的设计方案中，以实现车辆各个部件之间的互联互通。
例如，在汽车底盘控制系统中，可以利用CAN中继器连接不同物理层的CAN总线，改善车载控制系统的稳定性和可靠性，同时实现更多功能和新的应用。
在工业自动化领域，CAN中继器特别适用于建立大规模的远程监控和控制系统。
例如，在智能配电系统中，可以利用CAN中继器实现电气设备之间的实时监控和控制，为工业自动化的智能化升级提供了新的技术路径。
总结随着CAN总线的广泛应用，CAN中继器作为重要的组网设备，正在受到越来越多的关注和应用。
它不仅具有很好的可靠性和稳定性，还具备节点布置灵活、数据隔离等特点，广泛应用于工业自动化、汽车电子、航空航天等领域，为这些领域的发展提供了强有力的技术支持。
基于软件模拟的SPI端口CAN控制卡的软硬件设计
