背光板结构简介

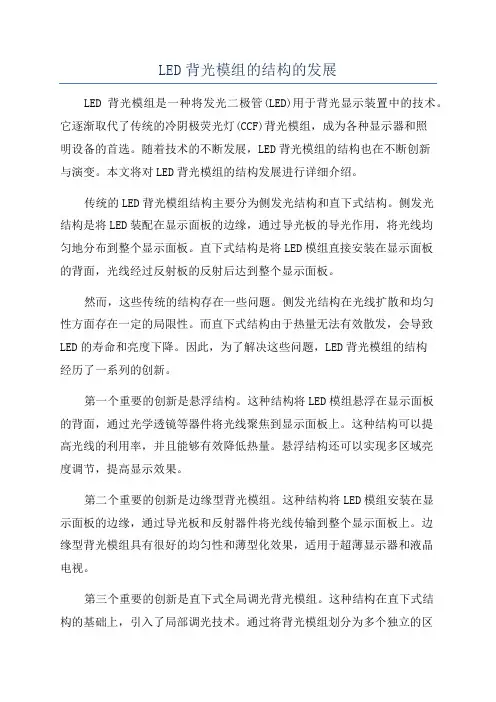

LED背光模组的结构的发展
LED背光模组的结构的发展LED背光模组是一种将发光二极管(LED)用于背光显示装置中的技术。
它逐渐取代了传统的冷阴极荧光灯(CCF)背光模组，成为各种显示器和照明设备的首选。
随着技术的不断发展，LED背光模组的结构也在不断创新与演变。
本文将对LED背光模组的结构发展进行详细介绍。
传统的LED背光模组结构主要分为侧发光结构和直下式结构。
侧发光结构是将LED装配在显示面板的边缘，通过导光板的导光作用，将光线均匀地分布到整个显示面板。
直下式结构是将LED模组直接安装在显示面板的背面，光线经过反射板的反射后达到整个显示面板。
然而，这些传统的结构存在一些问题。
侧发光结构在光线扩散和均匀性方面存在一定的局限性。
而直下式结构由于热量无法有效散发，会导致LED的寿命和亮度下降。
因此，为了解决这些问题，LED背光模组的结构经历了一系列的创新。
第一个重要的创新是悬浮结构。
这种结构将LED模组悬浮在显示面板的背面，通过光学透镜等器件将光线聚焦到显示面板上。
这种结构可以提高光线的利用率，并且能够有效降低热量。
悬浮结构还可以实现多区域亮度调节，提高显示效果。
第二个重要的创新是边缘型背光模组。
这种结构将LED模组安装在显示面板的边缘，通过导光板和反射器件将光线传输到整个显示面板上。
边缘型背光模组具有很好的均匀性和薄型化效果，适用于超薄显示器和液晶电视。
第三个重要的创新是直下式全局调光背光模组。
这种结构在直下式结构的基础上，引入了局部调光技术。
通过将背光模组划分为多个独立的区域，并在每个区域内添加光探测器和电路控制芯片，实现对不同区域的背光强度和亮度的精确控制。
这种结构可以提高显示效果，降低能耗，实现更高的对比度和更真实的色彩效果。
此外，还有一些其他的创新，如使用纳米材料，增加亮度和色彩饱和度；采用柔性基板，实现弯曲或可折叠的显示器；引入无影线技术，减少反射和折射等。
综上所述，随着技术的不断创新，LED背光模组的结构不断发展。
背光板工作原理

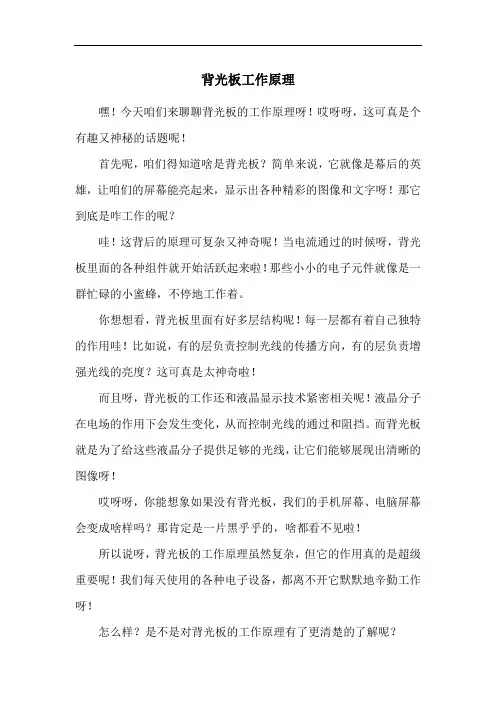

背光板工作原理
嘿！今天咱们来聊聊背光板的工作原理呀！哎呀呀，这可真是个有趣又神秘的话题呢！
首先呢，咱们得知道啥是背光板？简单来说，它就像是幕后的英雄，让咱们的屏幕能亮起来，显示出各种精彩的图像和文字呀！那它到底是咋工作的呢？
哇！这背后的原理可复杂又神奇呢！当电流通过的时候呀，背光板里面的各种组件就开始活跃起来啦！那些小小的电子元件就像是一群忙碌的小蜜蜂，不停地工作着。
你想想看，背光板里面有好多层结构呢！每一层都有着自己独特的作用哇！比如说，有的层负责控制光线的传播方向，有的层负责增强光线的亮度？这可真是太神奇啦！
而且呀，背光板的工作还和液晶显示技术紧密相关呢！液晶分子在电场的作用下会发生变化，从而控制光线的通过和阻挡。
而背光板就是为了给这些液晶分子提供足够的光线，让它们能够展现出清晰的图像呀！
哎呀呀，你能想象如果没有背光板，我们的手机屏幕、电脑屏幕会变成啥样吗？那肯定是一片黑乎乎的，啥都看不见啦！
所以说呀，背光板的工作原理虽然复杂，但它的作用真的是超级重要呢！我们每天使用的各种电子设备，都离不开它默默地辛勤工作呀！
怎么样？是不是对背光板的工作原理有了更清楚的了解呢？。

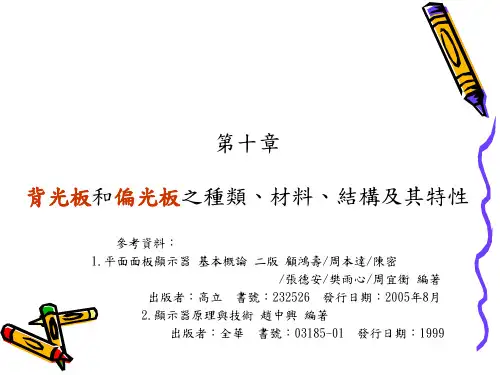

背光板和偏光板之种类、材料、结构及其特性
10-3.1 偏光板的材料及其種類
*
TAC薄膜的製作方法，有壓延法(Calendar)、溶融壓出法，溶液 製膜法等…一般都是使用溶液製膜法，其程序是在TAC薄片屑， 添加混合溶媒和可塑劑,並使用其溶解的溶液經過過慮，再其使 其覆蓋鏡面之鼓面和板面上，求次是在乾燥區域進行乾燥和搬送， 並使其由支稱體的表面剝離而捲曲包裝。 *溶液製膜法的優點有均一的平面形狀和光學等方向性，但是其 製膜速度是很慢的，而且不合符經濟效應生產效應。 *偏光板用保護膜是貼附於偏光板的兩面，其功能除了可增加強 度以外對於光熱和濕度也具有某些程度的保護作用。 *平面顯示器視野角度括大的需求性大，一般在看液晶顯示器角 度傾斜時，表示影像的對比度降低，全黑或全白的影像不清楚的 畫面，而這些都是液晶晶胞中的向列型(Nematic)液晶分子的複 折射變化效應所造成，若可以有效的利用廣視野角薄膜材料，就 可以防止黑色部份的光洩露。
等作為光源傳送媒介，此方法並不會使用一般塑膠板作為導光板
，而是利用中空結構中所存在的空氣作為光線的傳播媒介，也因 為如此而背光板的整體重量將大幅減少。
*在直下式的背光源板中，有發光管方式和全面發光管方式等
兩種:而發光管方式中作為發光源的冷陰極管螢光登，有直管型 、U字型、V字型和W字型，光源的直射和反射光使其散射成均勻的 面光源。 *投射方式屬於直下式一種，在大型螢幕上投射，而供多數人觀看 素燈進行集光，並使用透過液晶而將其投射於40吋以上的螢光幕 上，單片彩色液晶投影方式最基本結構如下圖:
少一個片數。
*光學補償膜的發展，是起源在因陰極射線管的表面做反射防止 之用的光學測定時的補償膜，即是將直線偏光膜和1/4波長膜組 合後，獲得圓形偏光或圓偏光並採用為光反射防止材料，後來成 功應用在STN-LCD的無彩化技術。 *從一方入射的光線在液晶晶胞內扭曲性液晶，利用此一扭曲性 而將直線偏光進行偏光補償作用。
背光源简介
亮點
• 目視可明顯看出點狀特別亮部份 , 大小在1.0mm以上 . • 目視檢驗 : 上下左右 45° 視角 , 距離 30 cm 左右 . 異物亮點為側看45° 較明顯 殘屑亮點為正看較明顯 • 造成原因 : 刮傷 ( 側亮 ),異物 ( 側亮 ) Film 或 LGP 材料上殘膠 LGP 除毛殘留之毛邊 作業人員身上異物 ( 例 : 頭皮屑 )
異物
• 目視為長形絲狀物體,顏色為黑色或其它顏色,寬度≦0.1m/m.
毛屑
• 目視檢驗 : 上下左右 45° 視角 , 距離 30 cm 左右 . • 造成原因 : 作業環境清潔度不良 Silicon 裁切殘留毛邊 PL-Case導角造成之 毛邊衣物之纖維
• 目視可明顯看出絲狀或線狀呈現特別亮或黑色狀態
均勻度
外觀檢驗
光學檢驗
QE(振動.高溫高濕)
外觀檢驗
毛邊 刮傷 螺絲 螺孔 髒污 缺料
溢料 S/T不良 DIF組裝不良 標籤不良
光學檢驗
異物 毛屑 漏光 刮傷 碰傷 髒污 亮點 白影 黑影 亮線
目視為黑色或其它顏色寬度超過0.1m/m以上之點 目視檢驗 : 上下左右 45° 視角 , 距離 30 cm 左右 . 造成原因 : 靜電吸附 作業環境清潔度不良掉入 原材料帶來 ( Film , LGP , PL-Case , Silicon Pad )
背光板結構
上擴散片 (Diffuser 3) 稜鏡片 (Prism Sheet)
燈源 (Lamp)
下擴散片 (Diffuser 1) 導光板 (Light Guide)
反射片 (Reflector) 燈罩組 (Lamp Holder)
品名：LAMP ASS’Y
• 中文名稱：燈管組立 • 用途：提供背光板光源之所需。
BL 基本原理介绍
结构讲解— 扩散板（Diffuser Plate）
目前使用之扩散板的材质为PMMA或PC，其功能为承载 film 材与降低灯管所产生 的亮带功能，以提高均匀性。 扩散板厚度较扩散片大，光穿透率在 50%~80% 之间，视设计来选择。 较低的吸水率及热膨胀率为其最重要考量因素。扩散板因吸水和受热膨胀后而可 能产生的翘曲现象，扩散板翘曲的方向与制造方式亦有密切关系，残留应力对翘 曲方向的影响很大。
Darwin Precisions Corporation
结构讲解—BEF（棱镜片）
棱镜片是在PET基材上coating锯齿状或波浪状的PMMA微结构，具有相当好的集 光效果，使用一片棱镜片时可使正面辉度提高约1.5倍但亦会牺牲部分亮度的视角。 棱镜片的功能：将来自扩散片的光往中心角度集中，以提高面板正面的光线辉 度。
二次反射 入射光的50%被 反射并回收利用
原理：当给予灯管高电压时，灯管电极处因高压电位差释放出电子。自由 电子由电位能转换成动能，产生高速运动。这些高速运动的电子与管内水 银分子撞击后，电子的动能造成水银分子被激发游离，处于极不稳定的状 态。当受激水银分子返回较稳定的基态时，所吸收的能量则以紫外辐射 （波长 253.7 nm）的形式释放出来。萤光粉吸收紫外线后，瞬间释出波长 较长之光线（可视光）。不同种类萤光粉的激发方式、发出光的颜色和转 换效率都不相同。
结构讲解—反射片（Reflector）
其功能主要是集中入射光，使灯管散射出的光线反射回去，以增加光的使用率，减少 光的损失。
结构讲解—扩散片（Diffuser）
依功能可分为： 保护用扩散片（上扩散片）： 一般选择穿透率较高，将棱镜片射出的光雾化,并将光均匀透出，Haze较低的作为 保护prism的结构。 下扩散片：以Haze较高的为考量，置于扩散板上方，下扩散片主要是将从导光板发 出的光集中起来均匀投射到棱镜片上，覆盖灯管所产生的亮带、修正光进行的角度 作用，使光分布更加均匀。 功能：PET或PC基材coating微小之PMMA颗粒。光经其扩散可稍微将面光源均匀 化 全光线透过率 耐光性（UV） 雾度 （Haze） 抗刮、耐磨性 耐候性（高温、低温、高湿、老化） 增光效果

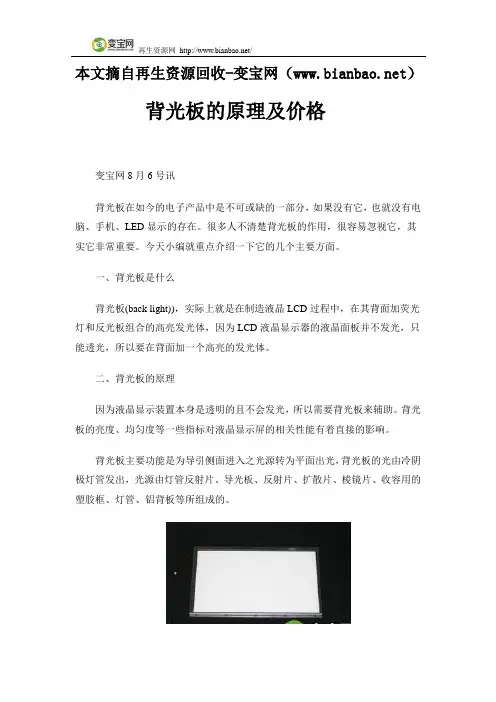

背光板的原理及价格
本文摘自再生资源回收-变宝网（）背光板的原理及价格变宝网8月6号讯背光板在如今的电子产品中是不可或缺的一部分，如果没有它，也就没有电脑、手机、LED显示的存在。
很多人不清楚背光板的作用，很容易忽视它，其实它非常重要。
今天小编就重点介绍一下它的几个主要方面。
一、背光板是什么背光板(back light))，实际上就是在制造液晶LCD过程中，在其背面加荧光灯和反光板组合的高亮发光体，因为LCD液晶显示器的液晶面板并不发光，只能透光，所以要在背面加一个高亮的发光体。
二、背光板的原理因为液晶显示装置本身是透明的且不会发光，所以需要背光板来辅助。
背光板的亮度、均匀度等一些指标对液晶显示屏的相关性能有着直接的影响。
背光板主要功能是为导引侧面进入之光源转为平面出光，背光板的光由冷阴极灯管发出，光源由灯管反射片、导光板、反射片、扩散片、棱镜片、收容用的塑胶框、灯管、铝背板等所组成的。
三、背光板的特点1.产品基本结构：指的是外形结构，对客户模块组装有影响的结构。
由于产品基本结构关系到客户模块，故不可以随意更改，除客户模块还没设计出来，只待背光板出来后才设计。
2.性能包括：亮度、均匀度、储存温度、动作温度、输入电流电压等测试条件及光学上的要求。
2.1 输入电流电压由客人模块决定，所以在设计时要清楚了解IF及Vf值，以便处理亮度。
2.2 亮度指亮度每单位发光区的光的强度。
3.辉度：要求高辉度，例如笔记型电脑需求1600nit; 监视器需求3000~6000nit4.均匀度：黑白液晶模组用为75%彩色液晶模组用为80%以上5.耗电量：要求低耗电，一般为Lamp管电流3~3.5mA。
6.重量：此项特质为可携式电脑用背光板相当重要的考量点，为求轻量化，除导光板由原来的平板改为楔型(wedge type)，并朝更薄型的方向开发(目前wedge type的厚度已要求2.0~0.7mm)。
四、背光板价格背光板根据不同的规格型号有不同的价位，市面常见的是液晶电视背光板。
液晶背光模组结构介绍
直 下 △△●△△△●●△ 式
●表示较好 △表示较不好
隨著市場對於液晶電視輕薄化、節能環保的追求，以及LED技術的 推波助瀾；側光式設計被越來越多的生產廠家所青睞；下面我們將
重點介紹側光式的結構。
Prepared By:jackwei 1 /15
燈管Байду номын сангаас
LCD Panel 上擴散片 棱鏡片
下擴散片 導光板 反射片
Prepared By:jackwei 1 /15
Data Line Scan Line
Thanks for your attention
Prepared By:jackwei 1 /15
Prepared By:jackwei 1 /15
下擴散片
下扩主要功能 1、减少LGP或灯管出射光之方向性，改变入射之 光线，使出射光均匀化，并将瑕疵模糊化 2、模糊LGP的dot pattern 3、增广视野角 4、提升辉度
Prepared By:jackwei 1 /15
棱鏡片
功能: 增光膜片，提高面板正面的光線輝度。 分類: BEF(Brightness Enhancement Film) 、BEFII、BEFIII、DBEF、DBEF-D………
Prepared By:jackwei 1 /15
目前市場主流的背光模組有2種架構：直下式和側光式
Prepared By:jackwei 1 /15
Prepared By:jackwei 1 /15
薄 型 化
重 量
辉 度
色 度
均 匀 度
消 费 电 力
结 构 简 化
光 利 用 率
发 热 问 题
側 光 ●● △●●●△△● 式
背光知识简介
背光LED光源参数
颜色
黄绿色 琥珀色 橙色
浅红色 红 色 亮红色
深红色 兰紫 深兰 兰 标准兰 色 海兰 浅兰 兰绿 翠绿 深绿
白色
标
正常工作电压 VF
正常工作电流 IF
识
MIN（V） TYP（V） MAX（V） TYP（mA） MAX（mA）
YG 1.85
2.05
2.25
10.00
15.00
波长范围或颜色X、Y范围
背光通用材料如下：
导光板 （LGP） 胶框（HOUSING） LED灯源 电路辅料
反射片(Reflector) 遮光片/铝膜（ALF） 扩散片（Diffuser) 增光片（BEF） 各类双面胶(D.S.T)
导光板
导光板的材质通常为PMMA （有机玻璃）、透明PC料。
PMMA透光性较好，但易脆，耐温 低，可耐温约80℃。
光的特性，需要照明光源，它属于背光型显示器件。 液晶屏幕的成像原理是靠面板中的电极通电后，液 晶分子在电极通电之后会发生扭转，从而让背光模 组的光线能够通过并实现发光。
背光源(Backlight)即是提供LCD显示器产品中 一个背面光源的光学组件。
因而，背光源的质量决定了液晶显示屏的亮度、 出射光均匀度、色阶等重要参数，很大程度上决定 了液晶显示屏的发光效果。
White 白色
Blue 蓝色
三色灯
0603
贴片灯 SMD
335
支架灯 LAMP
灯源
芯片 Chip
冷阴极发光管 CCFL
二、灯源关系曲线
1、LED是二极管的一种，其正向电压和正向电 流不成线性关系。LED正向电压～正向电流关系 曲线如下图：
2、工作环境对LED灯的性能有重要影响。下图是 LED的环境温度～正向电流曲线图：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其他附屬零件
• Silicon Pad (Silicon Rubber+PET) • Double tape: 常用廠牌: 3M #9500PC 及 TESA 4972 • Screw
• Fix Tape:
常用廠牌: 3M #5 Electric Tape
• 本原件為BKL主要結構件,主導了整個組裝特性.在 NOTE BOOK PC 還扮演光學反射的角色. • 材料使用高反射性之塑膠原料,GE BFL-3501及 GE BFL2801 最為普遍. • 本件對精度要求相當高,尤其供液晶面板(PANEL)組裝 配合之尺寸.又因厚薄不均及細細的外框,常造成射出成 型上的困難.屬高難度之射出零件.
複合化導光板設計
擴散片( 擴散片(Diffuser Sheet)
• 因位置不同與功能差異而區分為: 因位置不同與功能差異而區分為: 下擴散片(Diffuser Sheet Down ) 上擴散片(Diffuser Sheet Up ) • 擴散片的作用是讓射出的光分佈更加均勻,使從 , 正面看不到反射點的影子 • 材料主要為PET • D114、100MXA、D121 、PCM1….etc.
導光板(Light Guide, Light Pipe)
• 導光板形狀為楔形板,目的在降低背光板之厚度,因Note Book PC需求輕、薄、短小. • 使用材料為壓克力(Acryl)PMMA • 鑄造導光板(Casting LGP)+印刷(使用不吸光原料) • 射出鏡面導光板(Injection LGP)+印刷(TiO2) • 無印刷式射出導光板(Injection Nonprinting LGP) • 複合化導光板,將稜鏡與擴散功能整合在LGP上
1 8 02 J3 44 00 2 1 R E F L E C TO R
1 9 52 F 3 63 6 01 3 TA P E 3 M # 5 2 1 02 J3 42 00 11 SUPPO RTER M AIN A S S ’Y 2 1 02 J3 33 00 11 L A M P A S S ’Y
1 7 12 J3 54 00 2 1 S IL IC O N PAD (B )
1 7 12 J3 43 00 21 D IF 3 -B E F II HOR 0 度 1 7 12 J3 43 00 11 D IF 2 -B E F II VER 90 度 3 2 .B J3 0 1.0 01 D IF 1 -D 114 B 1 80 2J3 57 00 11 L IG H T P IP E 1 8 02 J3 43 00 2 1 D IF 4 -D 11 7 U E Y
稜鏡片( 稜鏡片(Prism Sheet)
• 增加出射光的方向性,達到提高正面亮知的目的 • 主要材料為多元脂(Polyester)或聚碳酸脂 (Polycarbonate) • 厚度約在150~230 m • 表面形成間距為24~110 m ,頂角90∘~110∘的長條狀 鏡陣列,使其有聚光之作用. • 使用一片水平,可使正面亮度改善1.6倍 • 使用兩片直角+水平,可使正面亮度改善2倍以上 • BEFII,BEFIII,DBEF,RBEF,….etc.
背光板結構簡介
For Note book PC
David Shaw
背光板結構簡介( 背光板結構簡介(For Note book PC)
• • • • • • • • 塑膠框(PL-Case,Mode Frame..) 反射片(Reflector) 導光板(Light Guide, Light Pipe) 擴散片(Diffuser Sheet) 稜鏡片(Prism Sheet 燈管組立(Lamp Assembly) 燈管保護蓋(Lamp Cover) 其他附屬零件
E xtru de Vie w D ra w in g for C B L-82 0 24
5 2 .B J3 0 2.0 01 S IL IC O N PAD (A)
基本結構----爆炸圖 基本結構 爆炸圖
5 2 .B J3 0 1.00 1 S IL IC O N PAD (C )
1 7 12 J3 54 00 4 1 S IL IC O N PAD (D )
1 7 00 S C 1 P 1 72 0 S C R E W TAP P IN G
側邊燈管結構
塑膠框(PL塑膠框(PL-Case,Mode Frame..)
• 塑膠框名稱眾家紛紜各有不同:
PL-Case: CTX Mold Frame: HYUNDAI & CPT & SAMSUNG Support main: LG Chassis: NEC
燈管組立
燈管保護蓋(Lamp 燈管保護蓋(Lamp Cover)
• 使用燈管保護蓋的理由: 使用燈管保護蓋的理由: 燈管保護蓋的理由
• 一般原型機種皆沒有此一零件,但是由於背光板 越作越薄,造成塑膠框不能成形. , . • 增強背光板之強度結構 • 降低成本,也有機種使用Lamp Holder來增強背 光板之強度結構,但成本太高. • 使用材質SUS或AL.但由於強度考量越來越趨 向使用SUS.
塑膠框正面
塑膠框背面
反射片(Reflector) (
• 一般反射片皆使用高反射性材料E60L(RF188), 但有少部份LCD 製造廠因EMI或亮度問題而使 用Coating AL於E60L背面之材料或RF215G. • 本件材料之型狀一般皆很簡單,最多有兩個導 角.但是最近因結構上及組裝上之需求,有複雜 化之傾向. • 在設計上反射片與LGP、Lamp holder的配合上 有相當大影響,尤其在Light leakage 上有絕 對之影響.
使用Assembly)
• 冷陰極螢光燈管(CCFL) • 燈管反射板(Lamp Reflector,Lamp housing) 使用材料:銅銀反射片,不銹鋼銀反射片 • 線材組立: 線接頭(Housing)- JSTBHSR-02VS-1 高壓線-UL AWM3239 3KV #24 低壓線-UL AWM3443 300V #26 • 橡膠燈帽(Rubber Cap,Rubber Holder) • Lamp spacer (o ring) • 接地彈片(Ground Plate) • 銅箔片(Cu tape)
