长安铃木新奥拓左外后视镜不能上下调整维修案例
学习手册电动后视镜不能调节故障检修2.3.
《电动后视镜不能调节故障检修》学习手册学习单元2.3 电动后视镜不能调节故障检修2.3.1 电动后视镜的作用后视镜电动调节是指车外两侧的后视镜，在需要调节视角时驾驶员可以不必下车，而在车内通过电动按钮就可以调节（图2-3-1）。
电动调节的后视镜在需要调节后视镜的视角时，可以通过车内的电动按钮调节，其按钮一般设计在方向盘左侧，可以对左右两侧的后视镱进行调节，在狭窄的路段时行车时，可以折叠收缩，以提高汽车的通过性。
图2-3-1 电动后视镜2.3.2 电动后视镜的组成及结构汽车的电动后视镜一般由镜片、驱动电动机、控制电路及操纵开关等组成。
在每个后视镜镜片的背后都有两个可逆电动机，可操纵其上下及左右运动。
通常垂直方向的倾斜运动由一个永磁电动机控制，水平方向的倾斜运动由另一个永磁电动机控制（图2-3-2）。
图2-3-2 电动后视镜的结构和控制开关示意图1.电动后视镜镜片（图2-3-3）。
图2-3-3 电动后视镜镜片2.驱动电动机（图2-3-4）。
图2-3-4 电动后视镜电机3.控制开关（图2-3-5、图2-3-6）。
每个后视镜都用一个独立的开关控制。
操纵开关能使一个电动机单独工作，也可使两个电动机同时工作。
图2-3-5 电动后视镜控制开关图2-3-6 电动后视镜控制开关及其连接器的端子图2.3.3 电动后视镜的工作原理1、典型控制电路汽车后视镜为什么能够上下、左右地自由摆动呢？因为后视镜内装有２个微型电动机，用控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要左侧后视镜向左摆动，先把滑动开关从中央位置拨到左边，再按下控制按钮的左端（图2-3-7）。
图2-3-7 电动后视镜典型控制电路2、电路分析首先说明电动后视镜开关中用实线框和虚线框分别表示操作时总开关内部的联动情况。
在这里以左侧后视镜为例讲述工作情况（图2-3-8）。
（1）“升”的过程：实线框“升/降”开关中的箭头开关均和“升”接通，此时电流的方向为：电源→熔丝30→开关端子3→“升右”端子→选择开关中的“左”→端子7→左电动后视镜连接端子8→“升/降”电动机→端子6→开关端子5→升1→开关端子6→搭铁，形成回路，这时左后视镜向上旋转运动。
车辆电动折叠后视镜故障的排查和修复方法
车辆电动折叠后视镜故障的排查和修复方法车辆的后视镜在行车中扮演着至关重要的角色，它们帮助驾驶员观察车辆后方的情况，确保交通安全。
然而，有时候车辆的电动折叠后视镜可能会出现故障，比如无法折叠、无法调节或者无法电动展开等问题。
在本文中，将介绍车辆电动折叠后视镜故障的排查和修复方法，帮助车主在遇到问题时能够及时解决。
一、故障排查方法在开始修复之前，我们首先需要找出后视镜故障的原因。
以下是一些常见的排查方法：1. 检查保险丝：故障的首要原因可能是保险丝熔断。
在车辆的电路上，有专门负责控制后视镜的保险丝。
检查保险丝是否熔断，如果是，更换相应的保险丝。
2. 检查开关：如果后视镜无法电动折叠或展开，有可能是开关损坏。
可以尝试使用万用表测试开关是否正常，如果开关有问题，需要更换新的开关。
3. 检查电源线：后视镜需要有稳定的电源供应，检查电源线是否存在松动、腐蚀或破损的情况。
如果发现问题，修复电源线或更换新的电源线。
4. 检查电动马达：如果后视镜无法电动调节位置，可能是电动马达出现故障。
将电动马达连接到电源并测试其运行状况。
如果电动马达不能正常工作，考虑更换新的电动马达。
二、故障修复方法一旦我们找到了后视镜故障的原因，接下来就可以进行修复了。
以下是一些常见的修复方法：1. 更换保险丝：如果后视镜的保险丝熔断了，我们需要根据保险丝的规格更换新的保险丝。
确保使用相同规格的保险丝进行更换。
2. 更换开关：如果开关损坏，我们需要购买并更换新的开关。
拆卸旧开关并安装新开关时，确保按照正确的安装步骤进行操作。
3. 修复电源线：如果电源线出现松动、腐蚀或破损，需要修复或更换电源线。
将松动的电源线固定好并确保接触良好。
如果电源线腐蚀或破损严重，建议更换整根电源线。
4. 更换电动马达：如果电动马达无法工作，我们需要购买并更换新的电动马达。
拆下旧电动马达，并按照新电动马达的安装说明进行安装。
总结：车辆电动折叠后视镜故障的排查和修复方法包括检查保险丝、开关、电源线和电动马达。
教学课件电动后视镜不能调节故障检修2.3.
故 障 原 因
熔断丝熔断 搭铁不良 后视镜开关损坏 后视镜电动机损坏 后视镜开关损坏 电动机损坏 搭铁不良
故 障 排 除 方 法
检查确认熔断后更换 修理 更换 更换 更换 更换 修理
一侧电动后视镜不能动 一侧电动后视镜 上下方向不能动
一侧电动后视镜 左右方向不能动
上下调整电动机损坏 搭铁不良
电动后视镜的左右运动的电路分析与此类似， 此处不再赘述。
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.4 电动后视镜的检修
当电动后视镜出现故障时，首先检查熔丝、电路连接和搭铁情况，若 仍不能排除故障，则应检查开关和电动机是否良好。出现故障时要结合电 路图、上述的检查顺序和下表来分析故障的原因和解决方法。 故 障 现 象
典型电动后视镜的结构和控制开关示意图
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.2 电动后视镜的组成及结构
1.电动后 视镜镜片
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.2 电动后视镜的组成及结构
2.驱动电动机
电机
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
更 换 电 动 后 视 镜 控 制 开 关， 故 障 排 除.
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
Байду номын сангаас
学 习 要 求
1、理解电动后视镜的结构及组成。
2、掌握电动后视镜的工作原理。
3、掌握电动后视镜的故障检修过程。 4、能够排除电动后视镜不能调节的故障。 2.3.1 电动后视镜的作用 2.3.2 电动后视镜的组成及结构 2.3.3 电动后视镜的工作原理 2.3.4 电动后视镜的故障检修
电动后视镜故障维修方法
电动后视镜故障维修方法(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电动后视镜常见故障有电动后视镜都不能调节和个别电动后视镜不能调节。
电动后视镜都不能调节可能原因有熔断丝断开、插接器松脱或线路断路、开关有故障。
检查熔断丝是否断开、插接器是否松脱、开关及线路是否正常。
个别电动后视镜不能调节可能原因有插接器松脱或线路断路、电动机或开关有故障。
检查电动机是否正常、开关及线路是否正常。
电动后视镜常见故障维修电动后视镜故障排除（1）电动后视镜是车身两侧最外突的部件，通常会最易被外力不管是使用中，还是停放时。
因此在繁华拥挤的道路上行驶，在停放时，都要估计好距离。
一旦外壳破损，镜面开裂应及时更换新件。
（2）操纵控制开关时，镜面不能达到所需的位置，或镜面不工作，应先查线路的通断，进而检查双电机的工作情况和传动机构是否磨损、损坏等，有必要时换新件。
电动后视镜故障维修电动后视镜调节异常的检测工艺流程电动后视镜的检查检查后视镜电动机（1）关闭点火开关。
（2）拆下驾驶席侧（左前）车门内饰板。
（3）断开左电动后视镜插头。
（4）用蓄电池直接向后视镜上下调节电动机通电，检查后视镜电动机运转情况。
如果不符合要求，则更换左电动后视镜。
（5）连接左电动后视镜插头。
检查左电动后视镜上下调节是否恢复正常。
如果没有，则检查电动后视镜开关。
（6）装上驾驶席侧车门内饰板。
电动后视镜故障维修检查左电动后视镜插头端子检查电动后视镜开关（1）关闭点火开关。
（2）拆下驾驶席侧（左前）车门内饰板。
（3）断开电动后视镜开关插头，拆下电动后视镜开关。
（4）检查电动后视镜开关端子之间的导通情况，相应端子应导通，否则，说明电动后视镜开关损坏。
（5）连接电动后视镜开关插头。
（6）装上电动后视镜开关。
（7）装上驾驶席侧车门内饰板。
电动后视镜常见故障的检测项目有B水平方向的动作检查，C展开和收回的动作检查，D垂直方向的动作检查。

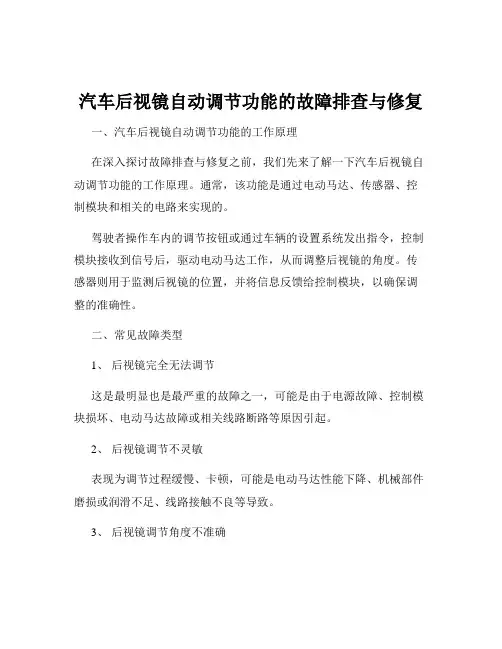

汽车后视镜自动调节功能的故障排查与修复
汽车后视镜自动调节功能的故障排查与修复一、汽车后视镜自动调节功能的工作原理在深入探讨故障排查与修复之前，我们先来了解一下汽车后视镜自动调节功能的工作原理。
通常，该功能是通过电动马达、传感器、控制模块和相关的电路来实现的。
驾驶者操作车内的调节按钮或通过车辆的设置系统发出指令，控制模块接收到信号后，驱动电动马达工作，从而调整后视镜的角度。
传感器则用于监测后视镜的位置，并将信息反馈给控制模块，以确保调整的准确性。
二、常见故障类型1、后视镜完全无法调节这是最明显也是最严重的故障之一，可能是由于电源故障、控制模块损坏、电动马达故障或相关线路断路等原因引起。
2、后视镜调节不灵敏表现为调节过程缓慢、卡顿，可能是电动马达性能下降、机械部件磨损或润滑不足、线路接触不良等导致。
3、后视镜调节角度不准确即调节后的角度与预期不符，可能是传感器故障、控制模块的计算误差或者机械部件的安装问题。
4、单侧后视镜故障如果只有一侧后视镜出现问题，可能是该侧的电动马达、线路、传感器等单独部件的故障。
三、故障排查方法1、检查电源首先，检查车辆的保险丝是否熔断，相关的电源线路是否有断路、短路的情况。
可以使用万用表测量电源电压是否正常。
2、检查控制模块如果电源正常，接下来检查控制模块。
可以通过诊断设备读取控制模块的故障码，以确定是否存在模块本身的故障。
3、检查电动马达将后视镜从车上拆下，直接给电动马达供电，观察其是否能正常运转。
如果不能，说明电动马达可能损坏。
4、检查传感器使用诊断设备检测传感器的工作状态和输出信号是否正常。
5、检查线路仔细检查连接电动马达、传感器和控制模块的线路，查看是否有破损、插头松动、接触不良等情况。
6、机械部件检查对于调节不灵敏或角度不准确的情况，需要检查机械部件是否有磨损、变形、卡滞等问题，并进行必要的清洁和润滑。
四、修复措施1、更换保险丝或修复电源线路如果是保险丝熔断，更换相同规格的保险丝。
对于断路或短路的线路，需要进行修复或更换。

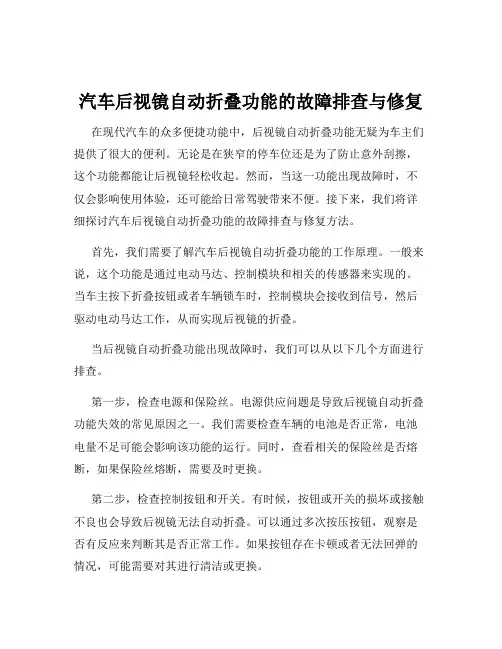

汽车后视镜自动折叠功能的故障排查与修复
汽车后视镜自动折叠功能的故障排查与修复在现代汽车的众多便捷功能中，后视镜自动折叠功能无疑为车主们提供了很大的便利。
无论是在狭窄的停车位还是为了防止意外刮擦，这个功能都能让后视镜轻松收起。
然而，当这一功能出现故障时，不仅会影响使用体验，还可能给日常驾驶带来不便。
接下来，我们将详细探讨汽车后视镜自动折叠功能的故障排查与修复方法。
首先，我们需要了解汽车后视镜自动折叠功能的工作原理。
一般来说，这个功能是通过电动马达、控制模块和相关的传感器来实现的。
当车主按下折叠按钮或者车辆锁车时，控制模块会接收到信号，然后驱动电动马达工作，从而实现后视镜的折叠。
当后视镜自动折叠功能出现故障时，我们可以从以下几个方面进行排查。
第一步，检查电源和保险丝。
电源供应问题是导致后视镜自动折叠功能失效的常见原因之一。
我们需要检查车辆的电池是否正常，电池电量不足可能会影响该功能的运行。
同时，查看相关的保险丝是否熔断，如果保险丝熔断，需要及时更换。
第二步，检查控制按钮和开关。
有时候，按钮或开关的损坏或接触不良也会导致后视镜无法自动折叠。
可以通过多次按压按钮，观察是否有反应来判断其是否正常工作。
如果按钮存在卡顿或者无法回弹的情况，可能需要对其进行清洁或更换。
第三步，检查电动马达。
电动马达是实现后视镜折叠的关键部件，如果马达出现故障，后视镜自然无法正常折叠。
可以通过听声音来初步判断马达是否在工作，如果没有任何声音，可能是马达损坏或者线路连接出现问题。
第四步，检查传感器。
一些车辆的后视镜自动折叠功能是基于传感器的信号来触发的，例如车辆的锁车信号或者车速信号。
如果传感器出现故障，可能会导致控制模块无法接收到正确的信号，从而影响后视镜的折叠。
在排查出故障原因后，我们就可以进行相应的修复工作。
如果是电源或保险丝的问题，更换电池或者保险丝即可解决。
对于控制按钮和开关的故障，清洁或更换损坏的部件通常能够恢复正常。
如果是电动马达的问题，可能需要更换新的马达。
汽车后视镜无法调节的故障排查与修复
汽车后视镜无法调节的故障排查与修复汽车的后视镜对于驾驶者来说非常重要，它能够提供后方的视野，确保行车安全。
但是有时候，我们会遇到后视镜无法调节的故障。
这时候，我们需要进行故障排查和修复。
本文将详细介绍一些常见的原因和解决方法，帮助您解决汽车后视镜无法调节的问题。
一、检查电源线连接首先，我们需要检查后视镜的电源线是否连接良好。
有些汽车的后视镜是电动的，需要电源供应才能调节。
若电源线接触不良或断开，后视镜就无法调节。
可以通过检查电源线的连接情况来解决此问题。
确保电源线与电源接触良好，没有断开或者松动的情况。
二、检查后视镜调节开关如果电源线连接正常，但后视镜仍然无法调节，我们需要检查后视镜调节开关是否正常工作。
有时候开关会出现故障，导致无法对后视镜进行调节。
可以通过更换开关来排除此问题。
重新连接开关并测试后视镜是否能够调节。
三、检查后视镜底座另一个可能导致后视镜无法调节的原因是底座的故障。
有时候底座会磨损或损坏，导致后视镜无法保持在正确的位置。
可以通过更换底座或进行维修来解决此问题。
确保后视镜底座与车身的连接牢固，没有松动的情况。
四、检查后视镜马达后视镜调节通常依靠马达来完成，如果马达出现故障，后视镜就无法调节。
可以通过检查马达是否正常工作来解决此问题。
可以使用万用表或者直接连接电源测试马达。
如果马达故障，需要更换马达或进行维修。
五、寻求专业帮助如果以上方法都无法解决后视镜无法调节的问题，那么可能存在更复杂的故障。
这时候，我们建议寻求专业的汽车维修技师帮助。
他们有经验和专业的工具，可以更准确地找到问题所在并进行修复。
总结汽车后视镜无法调节是一个常见的问题，但通过排查常见的故障原因，我们通常可以解决这个问题。
首先，要检查后视镜的电源线连接，确保电源正常供应；其次，检查后视镜调节开关的工作情况；然后，检查后视镜底座是否损坏；最后，检查后视镜马达是否正常工作。
如果以上方法都无法解决问题，建议寻求专业的帮助。
车辆后视镜故障的排查和修复步骤
车辆后视镜故障的排查和修复步骤车辆后视镜对驾驶员来说是非常重要的安全装置，它能够帮助驾驶员观察到车辆周围的情况，提高驾驶的安全性。
然而，后视镜也可能会出现一些故障，影响驾驶者的观察能力。
本文将介绍车辆后视镜故障的排查和修复步骤，帮助车主解决这一问题。
一、检查连接线路1. 首先，确保车辆的电源系统正常工作。
检查车辆的电池是否电量充足，并检查电池的连接是否良好。
如果电池连接松动或腐蚀，应及时清洁或更换连接器。
2. 接下来，检查后视镜的连接线路。
确认线路连接是否正确，检查线路是否损坏或短路。
如果发现损坏或短路情况，应及时修复或更换故障线路。
二、检查后视镜开关1. 车辆后视镜通常有折叠和调整功能，这是通过后视镜开关来实现的。
检查开关是否工作正常，包括折叠开关和调整开关。
如果开关损坏，应及时更换新的开关。
2. 如果开关正常，但后视镜无法折叠或调整，可能是由于电动机故障。
使用万用表测量电动机的电压，确认电动机是否正常工作。
如有必要，可以更换电动机。
三、检查后视镜玻璃1. 后视镜玻璃是观察车辆周围情况的关键部件。
首先，检查玻璃表面是否有划痕或污渍。
如果有划痕，可以使用适当的玻璃清洁剂和柔软的清洁布仔细擦拭。
2. 如果后视镜玻璃碎裂或破损，应立即更换新的后视镜玻璃。
选择适合车辆型号和规格的玻璃，并按照安装说明正确安装。
四、检查电热后视镜1. 有些车辆配备了电热后视镜，在寒冷天气可以防止玻璃起雾。
如果电热后视镜无法正常工作，首先检查保险丝是否损坏。
如有必要，更换损坏的保险丝。
2. 如果保险丝正常，但电热后视镜仍无法工作，可能是电热线路故障。
使用万用表检查电热线路是否通电。
如发现线路损坏，需要修复或更换线路。
五、检查电动后视镜摇臂1. 一些车辆的后视镜通过电动摇臂来调整角度。
如果电动后视镜无法移动，首先检查摇臂连接是否松动或磨损，必要时进行紧固或更换零部件。
2. 如果摇臂连接正常，但电动后视镜仍无法移动，可能是电动摇臂电机故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初步判断为电机损坏。
第4步
根据新奥拓维修手册9E-20的描述：在1号与3号针脚之间施加12V电源， 电机不工作;且通过测量发现1号与3号针脚之间的电阻仅为0.02Ω（测得1 号与2号针脚之间的电阻为36.6Ω）确认左侧外后视镜内起上下调整作用 的电机已经损坏（见图二）。（注：也可以利用排除法锁定故障点，即 根据新奥拓维修手册9E-19所述，测量后视镜开关处于左边上下工作位 置时，各端子的通断，确认后视镜开关无故障，间接锁定故障点为电机 损坏）。
8
下颠倒），这是更改之后的
线路图。
二、电机故障判断
端子
1
2
动作
向上 向下
向左
向右
左侧车门后视镜
在1号 与2号 之
3
间 施 加 12V电 源，电机工 作 ； 测 量 1号 与 2号 之 间 的 电 阻 为 36.6 Ω。
电动车门后视镜连接器J27
12 3
在1号 与3号 之 间 施 加 12V电 源，电机不工 作 ； 测 量 1号 与 3号 之 间 的 电 阻 为 0.03 Ω。电机有故 障。
L374 2 G341
WHT/BLK
G137 7
N LH L
R
UP DOWN
IG
GND
COM L
M2L
M1L
N RH
IG
GND
COM R
M2R
M1R
tch
5
3
2
6
4
1
BLK
PPL/WHT PPL
YEL
BLU/WHT BLU
G341 16 L374
3
7
YEL
22
10
G271 22
J/B 9
BLK
第5步
更换左侧外后视镜总成，故障排除。
三、总结分析
判断元件是否损坏，需要有可靠的依据，《维修手册》内有关于判断方法的详细描述。在 维修过程中，需要参考维修手册，防止因误判造成不必要的零部件更换和库存积压。
关键词
维修手册、测量
一、线路图
维修案例相关图片
J/B
18
ACC
15A
L314 2
WHT/BLK
PPL/WHT PPL
YEL
L379 23 J215
PPL/WHT
J27 3
DOWN
24
25
PPL 2
YEL 1
R
MM
UP
L
BLU/WHT BLU
YEL
L380 17 J216
BLU/WHT
J28 3
DOWN
18
25
BLU
YEL
2
1
R
MM
UP
L
Motor
Motor
通过实际测试确认《维修手
册》在此处有误（左右、上
二、维修过程
第1步 第2步
由于左侧外后视镜上下不能调整，但是左右动作正常，排除电源和接地 故障。
拆除左前门内饰板，参考《新奥拓维修手册》内的“B-6 电动后视镜线 路图”：按开关上下键，同时用万用表测量车门线束与左侧外后视镜电 机连接的插头J27（对应的1号与3号针脚)的电压为12V。线路正常。
第3步
长安铃木维修案例表
一、发行信息
案例名称 发行部门 发行日期 发行编号
新奥拓左侧外后视镜不能上下调整 客户服务课 2012.04.13
201204135105
二、车辆信息
车
型
变速器类型
MT
底盘号
BD******
发动机号
B5H******
SC7103 燃料类型: 购车日期: 行驶里程:
汽油 201１.10.15 63００KM
三、故障发生的现象和条件
故障现象
左侧外后视镜不能上下调整
发生时机
一直
故障发生的 条件和现象
温度/时间 雨水状况
道路状况
再现性
用途
常温
正常 正常 时常 家用
长安铃木维修案例表
一、故障分析
1、故障代码
无
2、故障系统类别 电器故障
3、原因判断
左侧外后视镜相关线路短路或电器元件损坏
4、故障区域分析 开关、左侧外后视镜电机、相关线路
