变频器长期存放预充电
预充电电路及其说明
变频器预充电电路作用变频器整流回路为什么要预充电电路?
直流母线要有（必须有）预充电电路，那是因为直流母线上有大电容存在的。
我们知道，电容并联在电源两端的时候，当电源接通瞬间，电容两端的电压不会突变，而电容两端的电流会突变。
刚接通电源瞬间，电容器两端相当于短路，这是电容器的工作原理所决定的。
此时如果没有与充电电路，那整流器的管子就炸了。
预充电电路在这里起到了限制电源接通瞬间对电容器充电电流的作用，以保护整流器的元件不会因电容器瞬间的短路电流而损坏。
常见预充电电路：
以下是几点说明：
1、频器主电路充电电阻的作用是抑制上电的冲击电流，该冲击电流的最大值为：I=540/R(540V为380V变频器的直流母线正常电压），所以很母线I要小于变频器的输入额定电流。
所以R的最小值就确定了。
随着电容的电压逐渐上升，充电电流将逐步减小直到为理论0。
2、充电电路就是一个RC，所以RC时间常数不要太长，过长的RC时间将导致充电电流下降缓慢，从而导致电阻的平均功率较大，产生不必要的损耗和过长的上电时间。
一般按90-95％的额定母线电压所需时间计算RC时间常数，由于这里写公式不太方便，我就不介绍了，请参考电路基础。
一般充电时间和变频器大小有很大的关系，但一般在1-3s内完成充电比较合适。
小功率可以时间短一点，大功率时间适当放长
3、功率可有积分算出(I平方×R),大功率一般都是几百瓦的样子
4、注意选择该电阻时，必须查看最大冲击功率是否满足要求，否则该电阻容易损坏变频器中有很大的电容，上电初期要向电容充电，如果不加以限制，充电电流过大，对电源，整流原件造成很大冲击，所以用电阻限流。
变频器预充电电路作用

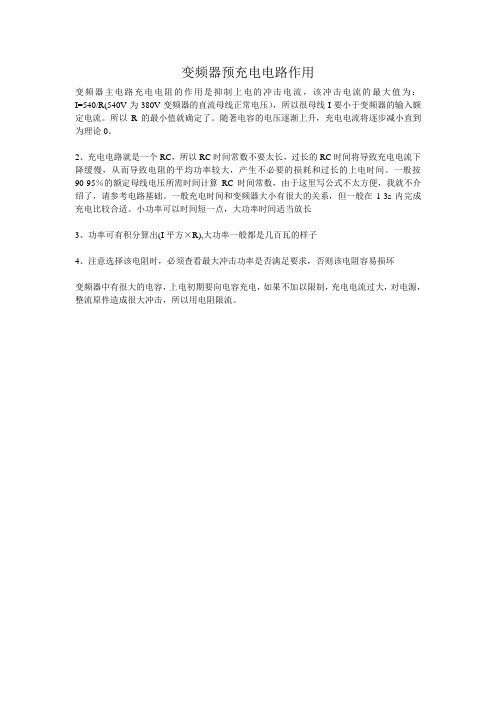

变频器预充电电路作用
变频器主电路充电电阻的作用是抑制上电的冲击电流，该冲击电流的最大值为：I=540/R(540V为380V变频器的直流母线正常电压），所以很母线I要小于变频器的输入额定电流。
所以R的最小值就确定了。
随著电容的电压逐渐上升，充电电流将逐步减小直到为理论0。
2、充电电路就是一个RC，所以RC时间常数不要太长，过长的RC时间将导致充电电流下降缓慢，从而导致电阻的平均功率较大，产生不必要的损耗和过长的上电时间。
一般按90-95％的额定母线电压所需时间计算RC时间常数，由于这里写公式不太方便，我就不介绍了，请参考电路基础。
一般充电时间和变频器大小有很大的关系，但一般在1-3s内完成充电比较合适。
小功率可以时间短一点，大功率时间适当放长
3、功率可有积分算出(I平方×R),大功率一般都是几百瓦的样子
4、注意选择该电阻时，必须查看最大冲击功率是否满足要求，否则该电阻容易损坏
变频器中有很大的电容，上电初期要向电容充电，如果不加以限制，充电电流过大，对电源，整流原件造成很大冲击，所以用电阻限流。
变频器预充电电路原理
变频器预充电电路原理Variable frequency drive (VFD) pre-charge circuit is an essential part of an inverter system that requires a pre-charge to protect the system from inrush current and voltage spikes. 变频器预充电电路是逆变器系统的重要组成部分，它需要预充电来保护系统免受涌入电流和电压尖峰的影响。
The pre-charge circuit serves as a buffer during the start-up process, gradually introducing voltage to the DC bus capacitors before the main circuit is energized. 预充电电路在启动过程中充当缓冲，它在主电路通电之前逐渐向直流母线电容器引入电压。
One of the key components in the pre-charge circuit is the pre-charge resistor, which limits the initial inrush current to a safe level. 预充电电路中的关键组件之一是预充电电阻，它限制了初始涌入电流到一个安全水平。
By preventing a sudden surge of current, the pre-charge circuit helps protect the DC bus capacitors and other electronic components fromdamage. 通过防止突如其来的电流激增，预充电电路有助于保护直流母线电容器和其他电子组件免受损坏。
The pre-charge process also allows the capacitors to reach their operating voltage gradually, reducing stress on the components and extending their lifespan. 预充电过程还可以让电容器逐渐达到其工作电压，减少对组件的压力，延长其使用寿命。
城实维修分享变频器储存条件及检测方法
变频器储存时必须放置于包装箱内，务必注意以下事项：
（1）必须放置于无阳光、无尘埃、干燥的地方。
（2）储存位置的环境温度必须在-20~40℃范围内。
（3）储存位置的相对湿度必须在20%-90%范围内，且无结露。
（4）避免长期储存于含有腐蚀性气体、液体的环境中。
（5）长时间（2~3年）的存放会导致电解电容的劣化，通过外加电压，可以起到电解电容自身的修复作用，对某种程度的劣化，可以使其恢复到正常状态。
长期保管时，应定期通电，通电时间至少为5H，输入电压用调压器缓升至额定值。
储存期超过
10年电解电容的密封用橡胶失效，必须更换新品。
变频器的输出电压和输入电压的关系为：变频器最大输出电压近似等于输入电压，应为变频器本身没有升压功能，所以输出电压永远小于或等于输入电压。
变频器输出不是正弦波，无法用一般的万用表测量变频器输出电压，可用示波器观看波形并测量。
变频器是由交流—直流—交流（调制波）等电路构成的，变频器标准叫法为变频调速器。
其输出电压的波形为脉冲方波，且谐波成分多，电压和频率同时按比例变化，不可分别调整，不符合交流电源的要求。
变频器原则上不能做供电电源使用，一般仅用于三项异步电动机的调速上。
最新PowerFlex700S变频器预充电电路分析资料
PowerFlex700S 变频器预充电电路分析PowerFlex700S 主回路电气原理图见图1 ，本文主要分析其中的预充电电路的结构及工作原理，如有谬误，请指教。
预充电板( Precharge Board )有的文献上也称之为整流板( Rectifier Board ) ,在图 1 中可以找到它的位置。
但这个电路画得有些乱，初学者不易看明白，本人根据其工作顺序将其分解为二张图，见图 2 和图 3 。
预充电板在变频器上主要有二大作用。
1.变频器刚通电时限制电容器组的充电电流凡是电压型变频器 (我们平时接触到的变频器大多数是这种变频器) 其直流母线上均接有一个容量在数千微法的巨大的电容器组，这也是电压型变频器的一个主要标志。
根据电工原理可知，电容器二端电压不能突变。
在变频器通电前，假定电容器二端电压为零。
变频器通电后电容器二端电压仍为零，这相当于电容器二端处于短路状态。
如果不加以限制，电容器的充电电流足以烧掉任何整流元件。
同时，也可能给电源带来冲击。
在图 1 中，晶闸管KP1/KP3/KP5 的控制极上分别接有一个继电器k1/k2/k3 触点。
在变频器刚通电时，继电器线圈是不通电的，因此其常开触点断开，晶闸管因控制极断开而退出工作。
其常闭触点闭合，二极管D11/D12/D13 和电阻R11/R12/R13 串联后取代晶闸管KP1/KP3 /KP5 ，和二极管D4/D6/D2 组成三相桥式整流，为电容器组充电，电阻R11/R12/R13 限制了电容器组C1/C2 的充电电流，确保了整流元件之安全。
对应的电路图如图2 所示。
2.变频器充电结束后接通主晶闸管随着充电过程的进行, C1/C2 上的电压不断提高，当其电压等于或接近交流线电压的 1.414 倍时，主板及各控制板开始工作，主板向继电器K1/K2/K3 发工作指令，继电器线圈接通，常开触点闭合，将二极管D11/D12/D13 接到晶闸管KP1/KP2/KP3 的控制极上，晶闸管受触发后投入工作。
西门子变频器为什么要进行预充电？
西门子变频器为什么要进行预充电？西门子变频器在出厂一年外，使用时要先对其进行运行前的预充电，这是为什么？难道所有变频器都要这样？比如ABB的也需要运行前进行预充电吗？？答：1、关于预充电问题，有两个概念你必须区分明确——1）是指在变频器停机时间超过一年后，必须对中间回路电容器重新进行充电，以达到激活电容的目的。
估计你的本意是指这种。
2）是指每次变频器启动前对直流母线进行的预充电。
这个过程很短的。
下面将分别进行说明。
2、如果大容量的电解电容器长时间的被搁置、停止使用，其漏电流将会增加，此时如果被急剧地施加一个较高的电压，电容器由于温度快速升高可能会损坏。
一般意义上说，如果变频器停止使用时间达六个月以上，则需进行缓慢的充电 "老化"（每停止使用一年，则约需的"老化"时间为1h）。
充电"老化"时，我们要采取直流电压逐渐阶梯升高的方式，待电容器漏电流减小后，变频器才能正常投入使用。
这个预充电，主要和AC-DC-AC型变频器的直流母线上的那个电解电容器的特性有关，和变频器的牌子无关。
只要是直流母线上存在大电解电容的这种变频器，都得有这样一个预充电过程。
3、关于每次变频器启动前对直流母线进行的预充电——变频器的中间直流环节中的电解电容在没有建立电压前，充电瞬间相当于短路状态，充电电流非常大，可能损害整流桥、直流母线和电容，所以为了限制充电电流，必须增加预充电过程。
详细分析如下：由于变频器的中间直流环节有直流电容。
根据电容的充电时间-t/RC，如果没有充电回路即R=0，那么充电时间为0，相当于电容瞬间充了很大的电流，这样在电容上会产生很大的电流可能会炸电容。
所以在变频器使用的时候会添加预充电回路，一般是由充电电阻和继电器并联组成。
当值直流电压到达一定值的时候，继电器吸合，相当于把预充电电阻短路，来完成预充电过程。
具体充电时间（西门子规定）：1-2年：1小时-->100%电压。
变频器预充电电路作用
变频器预充电电路作用1.作用：变频器预充电电路主要起到缓冲电容器充电的作用，以降低电机启动时的电流冲击。
由于电机启动时，其电流需求非常大，可能会超过电网所能提供的额定电流。
这样一来，电网和电源设备可能会受到损坏，同时还会造成电机启动时的电压波动现象。
预充电电路通过逐渐增加电容器上的电压，使得电机启动时的电压和电流变化更加平缓，从而保护电网和电源设备。
2.工作原理：变频器预充电电路是通过一个电磁继电器来实现的。
在电机启动前，电磁继电器处于断开状态，此时电容器不参与电路，电压为零。
当变频器准备启动电机时，首先关闭电磁继电器，使得电容器上的电压逐渐增加。
通过控制继电器的断开和闭合，可以使电容器上的电压缓慢增加到额定值。
具体的工作过程如下：-变频器准备启动电机时，通过控制信号关闭电磁继电器，以使得电容器开始充电。
-电容器与电源连接时，由于电容器内部电压为零，所以电流会突然增大，此时瞬态电流会影响到电网。
-随着时间的推移，电容器逐渐充电，电压增加，电流逐渐减小。
-当电容器上的电压达到额定值之后，电机可以正常启动，此时电容器将成为电路中的一部分，提供额外的电流。
通过预充电电路，可以实现电流的连续性增长，避免了电机启动时的电流冲击现象，减小电网和电源设备的损坏风险。
此外，预充电电路还可以有效降低电机启动时的电压波动，提高了系统的稳定性。
综上所述，变频器预充电电路在电机启动过程中起到了缓冲电容器充电的作用，减小了电流冲击，保护了电网和电源设备的安全稳定运行。
只有合理使用预充电电路，才能确保变频器和电机系统的正常启动和运行，延长设备使用寿命，提高工作效率。
AC300 系列变频器使用说明书
使用说明书AC300系列变频调速器目录1 综述 (1)1.1安全注意事项 (1)1.2技术规范 (4)2 使用前 (7)2.1产品到货检查 (7)2.2铭牌 (7)2.3变频器额定输出电流 (8)3 安装与接线 (9)3.1安全注意事项 (9)3.2变频器在长期存放后的处理方式 (10)3.3变频器可靠运行的环境条件 (10)3.4电磁干扰的防护 (11)3.5机械安装 (13)3.6电气安装 (17)4 基本操作与试运行 (30)4.1安全注意事项 (30)4.2变频器键盘布局及功能说明 (31)5 故障诊断与对策 (33)5.1故障类型 (33)5.2故障信息及详细内容 (33)5.3故障诊断流程 (37)6 定期检查与维护 (43)6.1安全注意事项 (43)6.2检查 (43)6.3维护 (44)7 外部设备及选购件 (46)I7.1安全注意事项 (46)7.2外围设备 (46)7.3外围设备的使用 (48)8 功能参数详细说明 (51)8.1基本参数 (51)8.2运行控制参数 (59)8.3开关量端子参数 (66)8.4模拟量端子参数 (83)8.5键盘及显示参数 (89)8.6电机参数 (97)8.7矢量控制参数 (101)8.8 转矩控制参数 (104)8.9 V/F控制参数 (106)8.10故障及保护参数 (109)8.11过程PID控制参数 (116)8.12多段速、PLC功能与摆频参数 (122)8.13通讯控制功能参数 (127)9 功能参数简表 (133)10 附录：PG卡说明 (156)11 附录：RS485通讯协议 (160)II1.综述感谢您购买由伟创电气有限公司设计制造的AC300系列矢量控制变频器。
本手册介绍了如何正确使用本产品以获得良好的收益。
在使用产品（安装、接线、运行、维护、检查等）前，请务必认真阅读本手册。
另外，请在完全理解本手册所述的安全注意事项后再使用本产品。
变频器预充电电路作用
变频器预充电电路作用首先，预充电电路可以控制变频器系统的启动电流，降低了系统在启动过程中的电流冲击。
变频器系统在启动的瞬间需要较大的电流来驱动电机运转，这会对电网和电机产生较大的负荷，容易引起电网电压波动和电机受到过高的电流冲击。
而利用预充电电路可以通过限制初始电压斜率的方式，使变频器在启动过程中的电压斜率逐渐增加，从而减小了启动时的电流冲击。
这样不仅减少了电网和电机的负荷，还可以延长电气设备的使用寿命，提高系统的可靠性和稳定性。
其次，预充电电路可以保护变频器系统的电子元器件。
在电源电压不稳定或启动电流较大的情况下，预充电电路可以通过逐渐增加电压的方式，使电子元器件在较低电压下逐渐充电，减少了因电压过高而引起的电子元件损坏的风险。
另外，预充电电路还可以减少变频器系统的过电压现象。
在变频器系统中，由于电源电压突然间出现在电机回路中，容易产生电压峰值和电流谐振现象。
预充电电路可以通过缓慢升压的方式，使电源电压逐渐应用到电机回路中，减少了过电压的发生，保护了电网和电机。
此外，预充电电路还能够起到保护电源开关和保险丝的作用。
在变频器启动的瞬间，电路中出现较大的电流，这容易引起电源开关和保险丝的过负荷断开，从而导致系统无法启动。
而预充电电路可以通过逐渐增加电流的方式，减小启动瞬间的电流冲击，避免了电源开关和保险丝的过负荷断开。
总之，预充电电路在变频器系统中起到了多方面的作用，包括降低系统在启动过程中的电流冲击、保护变频器系统的电子元器件、减少过电压现象以及保护电源开关和保险丝。
通过采用预充电电路，可以提高变频器系统的可靠性和稳定性，延长电气设备的使用寿命，同时减少了电网的负荷，提高了电能利用效率。
因此，在变频器系统中的应用前景广阔，具有很高的实用价值。
变频器预充电电路、直流滤波电路详解
变频器预充电电路、直流滤波电路详解
变频器主电路中，整流电路后边紧跟着预充电电路，后边是电容滤波电路，大功率变频器电容前边有的有直流电抗器，如图1所示
图1
三相AC380V电源经整流电路整成直流513V左右，为防止上电瞬间电容充电电流过大，需在直流上接一只充电电阻给电容预先充电，当电容电压达到80%以上时将电阻短路掉，上电完成。
以55kW变频器为例，直流电容总容量约为10/2πfR（R为变频器等效负载电阻）=10/（2X3.14X50X4.78）
=0.0067法拉=6700uF，因为直流环节电压在400-800V之间波动，目前电解电容耐压只能到500V，所以需要2只串联来提高耐压，串联以后容量减小，需要2组并联才能得到需要的容量，用450V/6800uF的电解电容2串2并可以满足要求。
充电限制电阻阻值可以通过充电时间计算出来，例如3秒充电到80%，那么充电时间常数应该小于1.5S
R5*0.0067≤1.5S，R5≤223Ω，功率100W足够，因为工作时间很短。
电阻R1-R4并在电容上，起到均压的作用，因为串联的电容内阻不一致会造成承受的电压不一致，电压高的容易损坏。
均压电阻估计值为50MΩ除以电容微法数，即50M/6800约为7.4k，考虑到阻值太小发热厉害，应用15k左右20W 的水泥电阻或铝壳电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于变频器长期空置不通电，调试调试的规范要求控制柜长期存放后需要进行清灰操作，放置灰尘堆积导致元器件短路。
对于潮湿环境存放的控制柜需要进行除湿操作，建议采用小太阳进行热吹风加热除湿。
在完成除湿和除尘操作之前不可通电调试。
长期放置变频器半年以上需要预充电操作，不可直接通电带负载运行。
预充电分2步：
第一步，单相AC220V通电，1小时以后，切换另外2相通电1个小时。
示意图:
第二步，三相AC380V通电，即把我们常规变频器前段断路器合闸。
1小时以后。
方可带负载运行。
技术部
2019.11.29。
