钣金折弯加工维修方案
钣金折弯常见问题及处理方法汇总

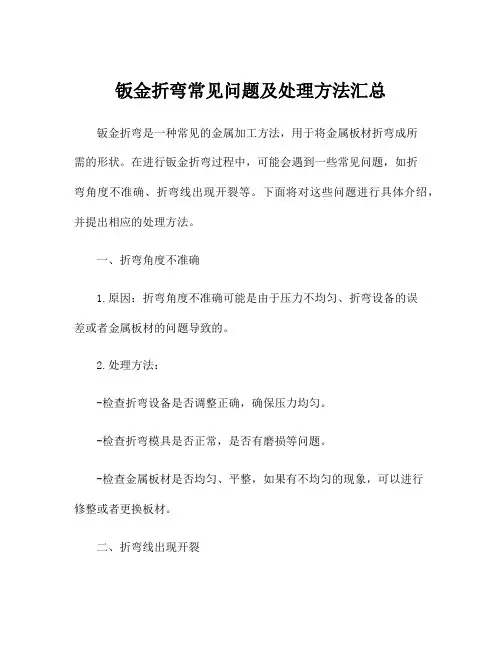

钣金折弯常见问题及处理方法汇总钣金折弯是一种常见的金属加工方法，用于将金属板材折弯成所需的形状。
在进行钣金折弯过程中，可能会遇到一些常见问题，如折弯角度不准确、折弯线出现开裂等。
下面将对这些问题进行具体介绍，并提出相应的处理方法。
一、折弯角度不准确1.原因：折弯角度不准确可能是由于压力不均匀、折弯设备的误差或者金属板材的问题导致的。
2.处理方法：-检查折弯设备是否调整正确，确保压力均匀。
-检查折弯模具是否正常，是否有磨损等问题。
-检查金属板材是否均匀、平整，如果有不均匀的现象，可以进行修整或者更换板材。
二、折弯线出现开裂1.原因：折弯线出现开裂可能是由于应力过大、金属板材太薄、折弯模具角度不合适等原因导致的。
2.处理方法：-检查折弯模具的角度是否合适，根据材料的强度和厚度选择合适的模具。
-调整折弯设备的压力，避免应力过大导致开裂。
-如果金属板材太薄，可以考虑增加加强补强支撑或者选择更适合的材料。
三、折弯过程中产生波纹或皱褶1.原因：产生波纹或皱褶的原因通常是由于金属板材太软、折弯角度太小或者折弯过程中压力不均匀导致的。
2.处理方法：-检查金属材料的硬度和强度是否适合折弯加工，如有必要，可以选择更硬的材料。
-调整折弯设备的压力，确保压力均匀，避免产生波纹或皱褶。
-减小折弯角度，避免过小的折弯角度导致波纹或皱褶的出现。
四、折弯过程中产生变形或回弹1.原因：折弯过程中产生变形或回弹通常是由于材料的弹性变形导致的。
2.处理方法：-调整折弯设备的压力和速度，确保折弯过程中施加合适的力度和速度。
-使用辅助工具，如压边夹具或握边器等，来减小变形或回弹的发生。
-考虑使用预弯技术，通过在折弯前提前进行一定程度的预弯，来抵消后续的变形或回弹。
总之，在钣金折弯过程中，可能会遇到一些常见问题，但通过合理的处理方法，可以有效地解决这些问题。
例如，调整设备、模具或材料的选择，调整折弯过程中的压力和角度，以及使用辅助工具等。
钣金折弯常见问题和解决方法

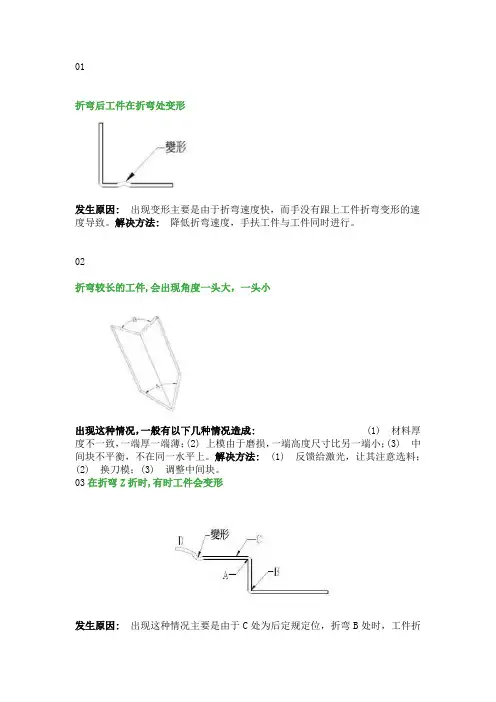

01折弯后工件在折弯处变形发生原因: 出现变形主要是由于折弯速度快，而手没有跟上工件折弯变形的速度导致。
解决方法: 降低折弯速度，手扶工件与工件同时进行。
02折弯较长的工件,会出现角度一头大，一头小出现这种情况，一般有以下几种情况造成: (1) 材料厚度不一致，一端厚一端薄；(2) 上模由于磨损，一端高度尺寸比另一端小；(3) 中间块不平衡，不在同一水平上。
解决方法: (1) 反馈给激光，让其注意选料；(2) 换刀模；(3) 调整中间块。
03在折弯Z折时,有时工件会变形发生原因: 出现这种情况主要是由于C处为后定规定位，折弯B处时，工件折曲上升运动，撞在后定规上，被后定规挤住。
折弯成形后，D处就被挤变形。
解决方法: 采用后定规后拉功能。
04折弯尺寸较小，不好定位，上模容易压到后定规上.发生原因:因为t=0.8mm，按下模选用原则v=5×0.8=4mm。
4v中心到边的距离为3.5mm，而2.9mm内尺寸为2.9-0.8=2.1mm，折弯尺寸在v中心线到边的距离之内，正装是无法定位。
采用下模反装，上模将压住后定规，正反装都行不通，要想其他的方法。
解决方法：可以下模反装，在后定规前加一个垫片(薄薄的)，从而使后定规后退，避开上模。
在板料的中间开有一方孔，方孔边缘到折弯线的尺寸很近，如果直接折弯，方孔边缘到折弯线处的料将折不起来原因分折:由于B处的尺寸只有1.3mm，料厚为0.8mm，选用的v宽为4v，由于1.3mm＜4v/2,所以折不起来。
解决方法: (1) 将此处料磨平至折弯线处；(2) 将折弯线处先压线，然后再折弯。
06工件上有孔，孔到折弯线处的距离很近，直接折起，孔将会变形解决方法:(1) 在折弯线处压线，再折弯；(2) 采用激光在折弯线处割线，从而避免拉料；(3) 若生产量不多而又要求美观，应采取激光先割小孔，再进行折弯，最后扩孔的办法。
钣金折弯常见问题及处理方法
3>﹐改變卯合方式及孔錯位的原因法掘。
10﹐螺柱壓卯歪斜或壓卯後工件變形
原因分析﹕
1>﹐加工產品時沒有斷平工件。
2>﹐工件下表面受力不均勻或壓力過大。
解決方法﹕
1>﹐壓螺柱時要端平工件。
2>﹐制作支撐架。
3>﹐重新調整壓力。
4>﹐加大下表面的受力範範圍﹐減小上表面的施力範圍。
11﹐段差後兩邊不平行
钣金折弯常見問題及處理方法
一.目的.
了解易模加工的範圍及性能
二.適用範圍.
工艺部
三.引用文件.
無
四.主要內容.
一﹐折床加工內容
1﹐L折
按角度分為90˚折和非90˚折。
按加工分一般加工(L>V/2)和特殊加工(L<V/2)。
1>﹐模具依材質﹐板厚﹐成形角度來選。
2>﹐靠位原則
1)以兩個後定規靠位為原則﹐並以工件外形定位。
解決方法﹕
1>﹐加大尺寸(要與客戶協)﹐即增大內部折的寬度。
2>﹐易模加工
3>﹐修磨刀具(此舉導致加工成本上昇)
3﹐孔離折彎線太近﹐折彎會使孔拉料﹐翻料
原因分析﹕
假設孔離折彎線的距離為L﹐當L<(4---6)T/2時﹐孔就會拉料。主要是因為折彎
過程中﹐受到力的拉伸使材料發生變形﹐從而產生拉料﹐翻料現象。
-------小V加工(需增大折彎系數)
-------易模成形
-------修磨下模
4﹐反折壓平
反折壓平又稱壓死邊。
1)死邊的加工步驟為:先折彎插深至35度左右﹐再用壓平模壓平至貼平貼緊。
1>﹐選模方式
钣金件折弯中常见问题及处理办法【干货】
钣金件折弯中常见问题及处理办法【干货】内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.常用折弯模具常用折弯模具，如下图。
为了延长模具的寿命，零件设计时，尽可能采用圆角。
过小的弯边高度，即使用折弯模具也不利于成形，一般弯边高度L≥3t（包括壁厚）。
台阶的加工处理办法一些高度较低的钣金Z形台阶折弯，加工厂家往往采用简易模具在冲床或者油压机上加工，批量不大也可在折弯机上用段差模加工，如下图所示。
但是，其高度H不能太高，一般应该在（0～1.0）t，如果高度为（1.0～4.0）t，要根据实际情况考虑使用加卸料结构的模具形式。
这种模具台阶高度可以通过加垫片进行调整，所以，高度H是任意调节的，但是，也有一个缺点，就是长度L尺寸不易保证，竖边的垂直度不易保证。
如果高度H尺寸很大，就要考虑在折弯机上折弯。
折弯机分普通折弯机和数控折弯机两种。
由于精度要求较高，折弯形状不规则，通信设备的钣金折弯一般用数控折弯机折弯，其基本原理就是利用折弯机的折弯刀(上模)、V形槽(下模)，对钣金件进行折弯和成形。
优点:装夹方便，定位准确，加工速度快；缺点:压力小，只能加工简单的成形，效率较低。
成形基本原理成形基本原理下图所示：折弯刀（上模）折弯刀的形式如下图所示，加工时主要是根据工件的形状需要选用，一般加工厂家的折弯刀形状较多，特别是专业化程度很高的厂家，为了加工各种复杂的折弯，定做很多形状、规格的折弯刀。
下模一般用V=6t（t为料厚）模。
影响折弯加工的因素有许多，主要有上模圆弧半径、材质、料厚、下模强度、下模的模口尺寸等因素。
为满足产品的需求，在保证折弯机使用安全的情况下，厂家已经把折弯刀模系列化了，我们在结构设计过程中需对现有折弯刀模有个大致的了解。
钣金工作中常见问题及解决方案分享
钣金工作中常见问题及解决方案分享2023年，钣金工作已经成为许多行业中必不可少的一项工艺。
钣金加工涉及到金属制造、机电制造、电子制造、汽车制造等诸多领域，其重要性不言而喻。
然而，在实际的钣金工作中，我们也会遇到各种各样的问题，阻碍我们的工作进程。
本文将结合笔者多年的钣金工作经验，为大家介绍一些常见问题及其解决方案。
一、铝材切割面毛刺在钣金切割加工中，铝板的切割面经常会出现毛刺，严重影响了加工质量。
钣金工作中，该问题的解决方案如下：首先，可以选择高品质的刀具进行作业。
刀具的质量和形状在切割时起到至关重要的作用。
选择好的刀具可以降低铝板毛刺的概率，并保证切割的精度。
其次，加工时可以进行冷却处理。
使用冷却液或气体会降低切削区域温度，加工质量会有所提高。
最后，可以控制加工速度。
缓慢的加工速度会使刀具在切割时更容易切出平整的表面。
二、弯曲后的薄板留下了折痕在将铝板或钢板弯曲后，常常会留下折痕。
解决此问题的方法如下：首先，我们可以增加钣金加工中的模具数量。
在进行弯曲加工时，使用适当数量的模具可以防止薄板出现折痕的同时保证弯曲角度的精度。
其次，可以在板材的折弯区域放置弯曲衬底。
弯曲衬底可以起到缓冲作用，将板材弯曲时的伸展力分散开来，减少折痕的产生。
最后，可以尝试预弯加工。
通过将弯曲弧度和折痕预先设定到一致，可以在后续加工中避免出现折痕的问题。
三、正交焊缝弯曲时开裂在进行焊接及加工的过程中，焊接缝上常常会出现裂缝。
解决此问题的方法如下：首先，可以进行控温操作。
在正交焊接缝的加工过程中，我们可以采用预热的方式，将焊缝的温度逐渐升高，使其材料结构更加均匀，从而降低开裂的概率。
其次，选择合适的焊接参数。
目前市场上的焊接设备具备了更加智能化和高效化的功能，可以根据焊接缝的要求，自动调整焊接参数，大大降低了出现焊接裂缝的概率。
最后，钣金加工过程中可以适当增加冷却时间。
在焊接完成之后，保持冷却时间，降低焊接缝温度，同时也减少焊接缝开裂的可能性。
钣金折弯断裂怎么办？明白这几点问题就会解决
折弯断裂或者产生裂纹
⑴剪切件断裂。
剪切或冲裁的材料，在边缘常出现毛刺或细小裂纹，
成形时易发生应力集中而被折裂或者折断，通过图2可见工件折裂
时剪切面（带毛刺面），开裂位置发生在工件的剪裂带和揉压带。
对此采取的工艺措施为：剪切或冲裁的工件，剪切面向内进行折弯，使其处于受压状态，成形效果较好。
在折弯成形过程中可以选用较
大成形刀具，采用较大下模开口。
⑵非剪切件的折裂。
切割工件在折弯时可能会发生折弯部位折裂或
者产生裂纹的情况，如图3所示。
产生此种情况排除钢板本身存在问题的情况下主要有几种原因：
图2 折弯工件剪切面（带毛刺面）
图3 工件折断实例
①钢板在轧制过程中形成的纤维组织，由于其方向性，使材料力学
性能产生各向异性。
在车间实际操作过程中，当轧制方向与折弯线
方向平行时，材料的抗拉强度变差，从而造成圆角处折裂。
②折弯时采用折弯刀具及下模开口较小，使得折弯时钢板应力集中
比较严重，容易产生裂纹或者断裂。
③对于高强板发生断裂除以上原因外还主要与材料硬度大，韧性不
够有关系。
对此采取的工艺措施为：
①若受材料整体外形限制时，使得轧制方向与折弯线方向平行，普通钢板需要增加折弯圆角半径，至少为板材最小弯曲半径的2倍。
高强板折弯刀具最小应选用4倍板厚，下模开口在保证设计前提下，尽量选用较大开口。
②当轧制方向与折弯线垂直时，材料具有较大抗拉强度，折弯圆角半径可为最小弯曲半径。
③钢板折弯方向必须与钢板的轧制方向垂直或者成一定角度，避免与轧制方向相同。
浅析钣金折弯成形加工中的常见缺陷及解决措施
浅析钣金折弯成形加工中的常见缺陷及解决措施王建华，杨继华，王克旺，姚月霞（中国航空工业昌河飞机工业（集团）有限责任公司二十三车间，江西景德镇333000）摘要：折弯成形作为最主要的钣金制造方法之一，在整个钣金零件加工中起着承上启下的作用，折弯质量的好坏决定着零件的最终尺寸和外观质量。
文章分析、总结了折弯成形常见缺陷，如裂纹、回弹、压痕等，针对缺陷，结合自身现场经验，提出了相关工艺改进措施。
关键词：钣金；折弯；裂纹；回弹；压痕Metallurgy and materials钣金加工是利用金属的塑性对金属板材进行形状变形的一种综合冷加工工艺，加工的对象通常是金属薄板。
钣金加工工艺方法主要有剪切、冲裁、折弯、拉深等，其中折弯加工工艺方法在实际生产中应用十分广泛，对于折弯加工成行的研究一直是钣金成形领域中的热点研究问题。
钣金折弯工序不仅直接关系着企业生产计划的顺利进行，而且对企业的经济效益也有十分重要的影响。
1折弯成形基本原理折弯成形是在板料上施加压力产生弯矩，而使其弯曲成形的方法。
折弯一般分为自由折弯和压低折弯。
通过调整上模的位移至一定的深度，将板料折弯成所需角度的折弯工艺称为自由折弯；如果将上模压到最低，将折弯板料在上下模表面之间压实压牢，这种折弯称为压底折弯。
自由折弯因其对模具，机床要求较低，同时成形零件种类多样，是板料折弯机业内最常用的折弯方式之一，文章研究的折弯主要是数控折弯机中的自由V 型折弯，见图1所示，其变形过程见图2所示。
图1数控折弯机图2弯曲变形过程2折弯缺陷折弯加工过程中，因零件属性、原材料特性、操作流程等原因，常出现各种缺陷。
其中折弯裂纹，折弯回弹、折弯压痕等问题尤为突出。
2.1折弯裂纹板料弯曲时，弯曲的外表面产生的拉伸变形量一旦超过材料固有的拉伸极限值，就有发生弯曲裂纹的危险。
因零件弯曲半径及弯曲角度的高要求，折弯裂纹常发生在弯曲截面的两端头及中间部位附近，如图3所示。
图3端头及中间部位裂纹分布示图弯曲宽度端头裂纹弯曲宽度较大时，裂纹发生部位弯曲宽度较小时，裂纹发生部位其次，因零件结构设计布局要求，裂纹也常见于弯曲线的直角部位。
钣金折弯常见问题及处理方法
钣金折弯常见问题及处理方法钣金折弯常见问题及处理方法目录一﹐折床加工内容 (2)1、L折 (2)2、N折 (2)3、Z折 (3)4、反折压平 (3)5、压五金 (3)6、易模成形 (4)二﹐折床加工常见的问题及其解决方法 (4)1、加工时产生滑料现像 (4)2、内部折弯宽度比标准模具宽度要窄 (4)3、孔离折弯线太近﹐折弯会使孔拉料﹐翻料 (4)4、抽形边缘与折弯线距离L小﹐折弯后抽形处变形 (5)5、长死边压平后有翘起 (5)6、大高度抽桥易断裂 (5)7、易模加工时﹐加工尺寸会跑动 (5)8、下料总尺寸(指展开)偏小或偏大﹐与圆面不相符。
(6)9、抽孔卯合后胀裂或卯合不紧﹐变形 (6)10、螺柱压卯歪斜或压卯后工件变形 (6)11、段差后两边不平行 (6)12、产品表面折痕太深 (7)13、近折弯处在折弯后变形 (7)14、AL件折弯易产生裂纹 (7)钣金折弯常见问题及处理方法一﹐折床加工内容1、L折按角度分为90?折和非90?折。
按加工分一般加工(L>V/2) 和特殊加工(L<="">1>﹐模具依材质﹐板厚﹐成形角度来选。
2>﹐靠位原则1) 以两个后定规靠位为原则﹐并以工件外形定位。
2) 一个后定规靠位时﹐注意偏斜﹐要求与工件折弯尺寸在同一中心线上。
3) 小折折弯时﹐反靠位加工为佳。
4) 以靠后定规中间偏下为佳。
(靠位时后定规不易翘起)5) 靠位边以离后定规近则为佳。
6) 以长边靠位为佳。
7) 以治具辅助靠位(斜边不规则靠位) 。
3>﹐注意事项1、要注意加工时的靠位方式和在各种靠位加工方式中后定规的运动方式。
2、模具正装时折弯﹐后定规要后拉﹐以防止工件在折弯时变形。
3、大工件内部折弯时﹐因工件外形较大﹐而折弯区较小﹐使刀具和折弯区难以重合﹐造成工件定位难﹐或折弯工件损坏。
为避免以上情况发生﹐可在加工的纵方向加一定位点﹐这样由两个方向定位加工﹐使加工定位方便﹐并提高加工安全性﹐避免工件损坏,提升生产效效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金折弯加工维修方案
钣金折弯加工维修方案是一种常见的金属加工维修方法，适用于各种钣金件的制造与修复。
下面就钣金折弯加工维修方案进行详细介绍。
一、方案概述
钣金折弯加工维修方案是通过将金属板材进行弯曲，使其获得所需的形状和角度，从而达到修复和加工的目的。
这种方法具有简单、快速、高效的特点，适用于各种钣金件的加工和维修。
二、方案步骤
1. 预处理：对被加工的钣金进行清洁和修整，去除表面的污垢和划痕。
若有严重的生锈和腐蚀，需进行除锈处理。
2. 设计制作夹具：根据需要制作适合的夹具，以确保钣金在折弯过程中能够保持稳定和正确的角度。
3. 加工准备：根据设计要求，确定折弯工艺参数，如折弯角度、折弯半径、折弯长度等。
并选择合适的折弯机和刀具。
4. 折弯加工：将预处理好的钣金放入折弯机中，调整好夹具和刀具位置，进行折弯加工。
通过控制折弯机的压力和角度，使钣金得到所需的形状。
5. 整理修整：根据需求进行修整，如去除折弯处的锤痕和边缘的毛刺。
若有需要，还可以进行涂装和表面处理。
6. 质量检验：对加工后的钣金进行质量检验，包括尺寸和角度的测量、表面质量的检查等。
三、方案要点
1. 技术要求：加工人员需要具备丰富的钣金折弯加工经验，熟悉折弯机的操作和调试，能够根据需要进行夹具和刀具的设计制作。
2. 安全措施：加工人员需佩戴好个人防护设备，如安全帽、防护眼镜、防护手套等。
严禁在没有经过培训和许可的情况下操作折弯机。
3. 特殊处理：对于一些特殊形状和材料的钣金件，可能需要进行预热、保温或定位等特殊处理，以确保加工质量。
四、方案效果
钣金折弯加工维修方案能够有效地修复和加工各种形状的钣金件，使其达到预期的角度和尺寸要求。
通过合理的加工工艺和参数控制，加工质量稳定，符合设计要求。
综上所述，钣金折弯加工维修方案是一种常用的金属加工维修方法，具有简单、快速、高效的特点。
在实际应用中，应根据具体情况选择合适的加工工艺和参数，并注重安全和质量控制。
