电控助力转向系统(EPS)
EPS工作原理
EPS工作原理一、概述EPS（Electric Power Steering）是指电动助力转向系统，它是一种通过电动机辅助转向的技术。
EPS系统通过感知驾驶员的转向意图，控制电动机输出适当的转向力矩，从而实现转向的轻便和灵便。
本文将详细介绍EPS工作原理以及其组成部份。
二、EPS系统的组成部份1. 转向传感器：转向传感器用于感知驾驶员的转向意图，并将信号传输给控制单元。
常见的转向传感器有转角传感器和转矩传感器。
2. 控制单元：控制单元接收转向传感器的信号，并根据算法进行处理，从而确定电动机输出的转向力矩。
控制单元通常由微处理器和相关电路组成。
3. 电动机：电动机是EPS系统的核心部件，它负责产生转向力矩。
根据不同的设计，电动机可以采用直流机电或者交流机电。
4. 转向助力装置：转向助力装置通过转向助力泵或者电动助力泵提供液压助力。
它可以根据驾驶员的需求调整助力的大小，从而提供更好的驾驶体验。
5. 传动装置：传动装置将电动机的转动转化为转向轴的转动，使转向力矩传递到转向机构上。
三、EPS工作原理EPS工作原理可以分为三个阶段：感知阶段、控制阶段和执行阶段。
1. 感知阶段：在感知阶段，转向传感器感知驾驶员的转向意图。
转角传感器可以感知驾驶员转动方向盘的角度，而转矩传感器可以感知驾驶员施加在方向盘上的转矩。
2. 控制阶段：控制单元接收转向传感器的信号，并根据算法进行处理。
控制单元根据驾驶员的转向意图和车辆的运行状态，计算出合适的转向力矩。
算法通常基于车辆动力学模型和驾驶员行为模型，以提供准确的转向力矩输出。
3. 执行阶段：执行阶段是指电动机输出转向力矩的阶段。
控制单元将计算得到的转向力矩信号传输给电动机，电动机根据信号输出适当的转向力矩。
转向助力装置根据电动机输出的力矩，提供相应的助力，使转向更加轻便和灵便。
四、EPS系统的优势EPS系统相比传统的液压助力转向系统具有以下优势：1. 节能环保：EPS系统不需要额外的液压泵和传动装置，减少了能量损耗和液压油的使用，从而降低了能源消耗和环境污染。
eps的主要元件结构及工作原理
eps的主要元件结构及工作原理一、引言EPS（Electronic Power Steering）是一种电子助力转向系统，它通过电子控制单元（ECU）来控制车辆的转向力度和方向。
EPS相比于传统的液压助力转向系统，具有响应速度快、能耗低、可靠性高等优点，因此被广泛应用于现代汽车中。
二、EPS的主要元件1. 电动助力器电动助力器是EPS系统的核心元件，它通过电机驱动齿轮来提供转向助力。
电动助力器通常由电机、减速齿轮和输出齿轮组成，其中输出齿轮与转向柱相连，当驾驶员操纵方向盘时，输出齿轮会旋转并带动转向柱产生转向作用。
2. 扭矩传感器扭矩传感器用于测量驾驶员施加在方向盘上的扭矩大小，并将其信号发送给ECU。
ECU通过分析扭矩信号来判断驾驶员的意图，并控制电动助力器提供相应的转向助力。
3. 转角传感器转角传感器用于测量车辆前轮的实际转角，并将其信号发送给ECU。
ECU通过分析转角信号来判断车辆的行驶状态，并控制电动助力器提供相应的转向助力。
4. ECUECU是EPS系统的控制中心，它接收扭矩传感器和转角传感器的信号，并根据算法来控制电动助力器提供适当的转向助力。
同时，ECU还可以监测EPS系统的工作状态，并在出现故障时发出警报。
三、EPS的工作原理EPS系统的工作原理可以分为以下几个步骤：1. 驾驶员操纵方向盘产生扭矩信号，扭矩传感器将信号发送给ECU。
2. ECU根据扭矩信号判断驾驶员的意图，并计算出相应的转向助力大小。
3. 转角传感器测量车辆前轮实际转角并将信号发送给ECU。
4. ECU根据转角信号判断车辆行驶状态，并调整电动助力器提供适当大小的转向助力。
5. 电动助力器通过电机驱动齿轮提供相应大小的转向助力，帮助驾驶员完成车辆转向操作。
四、结论EPS系统是一种高效、可靠的电子助力转向系统，它通过电动助力器、扭矩传感器、转角传感器和ECU等元件的协作来实现对车辆转向的控制。
EPS系统不仅能提供适当大小的转向助力，还可以根据车辆行驶状态进行自适应调整，从而提高驾驶员的驾驶体验和安全性。
汽车eps简介介绍
eps的组成
• EPS系统主要包括转向盘、转向器、电机、控制器 等组成。
eps的特点
节能环保
相比传统的液压助力转向系统，EPS系统能够显著降低能 源消耗和排放，因为它是通过电机来产生助力的，而不是 通过液压系统。
高效稳定
EPS系统的电机可以根据车辆行驶状态和驾驶者的转向操 作来实时调整助力大小，使得转向操作更为准确、稳定、 高效。
eps的执行器
助力电机
根据电子控制单元的指令，产生 助力扭矩，辅助驾驶员转向操作 。
电磁阀
控制助力油液的流动，实现助力 扭矩的调节。
eps的工作流程
01
02
03
04
驾驶员转动转向盘时，转向盘 角度传感器将信号传递给电子
控制单元。
电子控制单元根据车速和横摆 角速度传感器的信号，判断车 辆的行驶状态和驾驶员的转向
THANK YOU
轻量化
为了提高车辆的燃油效率和性能，轻量化成为EPS行业的重要发展方向。轻量化的EPS能够减少车辆的重 量，提高车辆的操控性和燃油效率。
eps面临的挑战
01
技术壁垒
EPS技术含量较高，存在一定的技术壁垒。由于技术水平的限制，部分
企业难以生产出性能优良、质量可靠的EPS产品。
02 03
市场竞争
随着汽车市场的竞争加剧，EPS企业的竞争压力也越来越大。为了在激 烈的市场竞争中脱颖而出，企业需要不断提高产品的性能和质量，同时 降低成本，提高市场竞争力。
04
eps发展趋势和挑战
eps的发展趋势
电动化
随着环保意识的提高和新能源汽车的快速发展，电动化成为EPS行业的发展趋势。电动转向系统具有节能、环保、性 能优良等优点，未来将逐渐取代传统的液压转向系统。

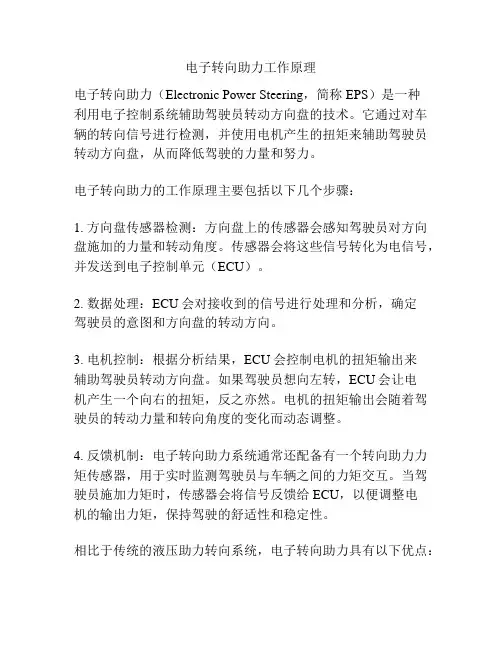

电子转向助力工作原理
电子转向助力工作原理电子转向助力（Electronic Power Steering，简称EPS）是一种利用电子控制系统辅助驾驶员转动方向盘的技术。
它通过对车辆的转向信号进行检测，并使用电机产生的扭矩来辅助驾驶员转动方向盘，从而降低驾驶的力量和努力。
电子转向助力的工作原理主要包括以下几个步骤：1. 方向盘传感器检测：方向盘上的传感器会感知驾驶员对方向盘施加的力量和转动角度。
传感器会将这些信号转化为电信号，并发送到电子控制单元（ECU）。
2. 数据处理：ECU会对接收到的信号进行处理和分析，确定驾驶员的意图和方向盘的转动方向。
3. 电机控制：根据分析结果，ECU会控制电机的扭矩输出来辅助驾驶员转动方向盘。
如果驾驶员想向左转，ECU会让电机产生一个向右的扭矩，反之亦然。
电机的扭矩输出会随着驾驶员的转动力量和转向角度的变化而动态调整。
4. 反馈机制：电子转向助力系统通常还配备有一个转向助力力矩传感器，用于实时监测驾驶员与车辆之间的力矩交互。
当驾驶员施加力矩时，传感器会将信号反馈给ECU，以便调整电机的输出力矩，保持驾驶的舒适性和稳定性。
相比于传统的液压助力转向系统，电子转向助力具有以下优点：1. 节能环保：电子转向助力系统无需使用传统液压助力系统中的液压泵和油液，从而减少了能量的浪费和对环境的污染。
2. 精确性高：由于电子信号的处理精度高，电子转向助力系统可以更准确地感知驾驶员的意图，并根据需求提供适当的转向助力力矩。
3. 动态性能好：电子转向助力系统根据驾驶条件实时调整输出力矩，可以提供更好的操控性能和稳定性，以适应不同路况和驾驶风格。
总的来说，电子转向助力利用电子技术对方向盘施加辅助力矩，减轻驾驶员的努力，提供精确的控制和舒适的驾驶体验。

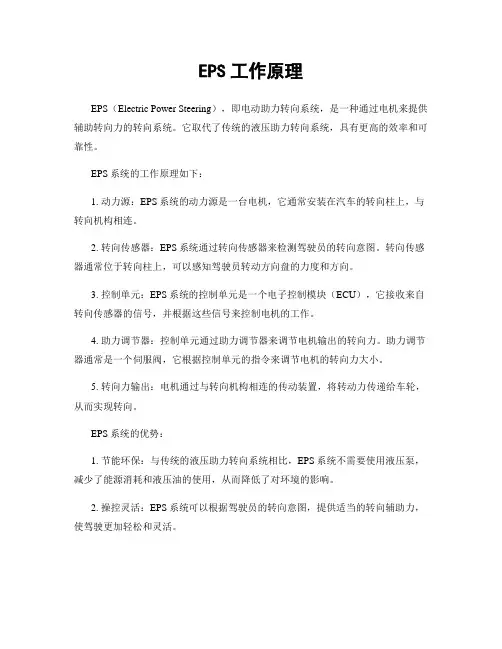

EPS工作原理
EPS工作原理EPS（Electric Power Steering），即电动助力转向系统，是一种通过电机来提供辅助转向力的转向系统。
它取代了传统的液压助力转向系统，具有更高的效率和可靠性。
EPS系统的工作原理如下：1. 动力源：EPS系统的动力源是一台电机，它通常安装在汽车的转向柱上，与转向机构相连。
2. 转向传感器：EPS系统通过转向传感器来检测驾驶员的转向意图。
转向传感器通常位于转向柱上，可以感知驾驶员转动方向盘的力度和方向。
3. 控制单元：EPS系统的控制单元是一个电子控制模块（ECU），它接收来自转向传感器的信号，并根据这些信号来控制电机的工作。
4. 助力调节器：控制单元通过助力调节器来调节电机输出的转向力。
助力调节器通常是一个伺服阀，它根据控制单元的指令来调节电机的转向力大小。
5. 转向力输出：电机通过与转向机构相连的传动装置，将转动力传递给车轮，从而实现转向。
EPS系统的优势：1. 节能环保：与传统的液压助力转向系统相比，EPS系统不需要使用液压泵，减少了能源消耗和液压油的使用，从而降低了对环境的影响。
2. 操控灵活：EPS系统可以根据驾驶员的转向意图，提供适当的转向辅助力，使驾驶更加轻松和灵活。
3. 故障自诊断：EPS系统具有故障自诊断功能，可以检测转向传感器、控制单元和电机等部件的工作状态，一旦发现故障，系统会发出警报并切换到备用模式，确保驾驶的安全。
4. 可调节性：EPS系统可以根据驾驶员的喜好和驾驶条件进行调节，例如调整转向力的大小和灵敏度，以适应不同的驾驶需求。
5. 可靠性高：EPS系统采用了电子控制和电机驱动，相对于传统的液压助力转向系统，具有更高的可靠性和稳定性。
总结：EPS系统通过电机提供辅助转向力，取代了传统的液压助力转向系统。
它具有节能环保、操控灵活、故障自诊断、可调节性和可靠性高等优势。
EPS系统的工作原理包括动力源、转向传感器、控制单元、助力调节器和转向力输出。
第六章 电控动力转向系统(EPS)
图 蓝鸟牌轿车EPS构成
图 蓝鸟牌轿车EPS 1-机油箱 2-转向管柱 3-转向角速度传感器 4-电子控制单元 5-转向角速度传感器增幅器 6-旁通流量控制阀 7-电磁线圈 8-齿轮齿条转向器 9-机油泵 1
5
一、流量控制式 EPS
2.工作原理
根据车速、转向角速度和控制开关等信号，电控单元向 旁通流量控制阀按照汽车的行驶状态发出控制信号，控
图 6-3 三种不同的转向力特性曲线
图 动力转向特性比较
1
18
三、阀灵敏度控制式 EPS l.系统组成
阀灵敏度控制式 EPS对液压动力转向系统中的转向控 制阀的转子阀作了局部改进，增加了电磁阀、车速传感器 和电子控制单元等。
图 6-3 三种不同的转向力特性曲线
图 典型阀灵敏度控制式EPS系统
图 6-3 三种不同的转向力特性曲线
图 转向控制阀 1-柱塞 2-扭杆 3-凸起 4-油压反力室
图 典型反作用力控制式EPS系统
1 12
二、反力控制式 EPS l.系统组成及工作原理 中高速区域转向时，作用于柱塞的背压（油压反力室压力） 升高 ，转向助力作用弱。
图 6-3 三种不同的转向力特性曲线
分相器型 扭矩传感器
转角传感器
1
转向齿轮单元 • 无电刷式马达 • 减速机构
30
三、电动式EPS系统的类型 根据电动机布置位置不同分为以下三种类型：转向轴 助力式、齿轮助力式和齿条助力式。
图 电动式EPS系统的类型
1 31
四、EPS系统的关键部件 1. 转矩传感器 1)作用 测量驾驶员作用在转向盘上力矩的大小与方向， 还能够测量转向盘转角的大小和方向。 2）类型 有接触式与非接触式两种。
电动助力转向实验报告(3篇)
第1篇一、实验目的本次实验旨在了解电动助力转向系统（EPS）的工作原理、性能特点以及与传统液压助力转向系统的差异。
通过实验，验证EPS在提高转向效率、降低能耗、提升驾驶舒适性和安全性等方面的优势。
二、实验原理电动助力转向系统（EPS）是一种利用电动机作为动力源的新型动力转向装置。
与传统液压助力转向系统相比，EPS省去了液压泵、油管等液压部件，采用电机直接驱动转向机构，从而实现转向助力。
EPS系统主要由以下几部分组成：1. 信号传感装置：包括扭矩传感器、转角传感器和车速传感器，用于检测驾驶员的转向意图、方向盘转角和车速等信息。
2. 转向助力机构：包括电机、减速器、离合器等，用于根据驾驶员的转向意图和车速，提供相应的转向助力。
3. 电子控制单元（ECU）：根据扭矩传感器、转角传感器和车速传感器的信号，控制电机的旋转方向和助力电流的大小，实现实时助力转向。
三、实验内容1. EPS系统组成及工作原理讲解。
2. EPS系统与传统液压助力转向系统的对比实验。
3. EPS系统在不同车速下的转向助力性能测试。
4. EPS系统在转向过程中抗干扰性能测试。
四、实验步骤1. 准备实验设备：EPS系统实验平台、扭矩传感器、转角传感器、车速传感器、数据采集器等。
2. 搭建实验平台，连接实验设备。
3. 根据实验要求，设置实验参数。
4. 进行EPS系统与传统液压助力转向系统的对比实验，记录数据。
5. 在不同车速下进行EPS系统的转向助力性能测试，记录数据。
6. 在转向过程中进行EPS系统的抗干扰性能测试，记录数据。
7. 分析实验数据，得出结论。
五、实验结果与分析1. EPS系统与传统液压助力转向系统的对比实验结果显示，EPS系统在转向效率、能耗、驾驶舒适性和安全性等方面均优于传统液压助力转向系统。
2. EPS系统在不同车速下的转向助力性能测试结果显示，EPS系统在不同车速下均能提供稳定的转向助力，且转向助力大小与车速成正比。
EPS工作原理
EPS工作原理EPS（Electric Power Steering）是一种电动助力转向系统，它通过电机来提供转向助力，取代了传统的液压助力转向系统。
EPS工作原理是通过感应转向操作并将信号传输给电控单元，电控单元再控制电机输出适当的转向助力。
EPS系统由三个主要部分组成：转向操作感应器、电控单元和电机。
转向操作感应器通常是一个转向角度传感器，安装在转向轴上。
它可以感知驾驶员的转向操作，并将转向角度信息转化为电信号。
电控单元是EPS系统的核心，它接收来自转向操作感应器的信号，并根据车速、转向角度等参数计算出需要的转向助力，并通过控制电机输出相应的转向助力。
电机一般是直流无刷电机，它通过输出适当的扭矩来提供转向助力。
电机通常安装在转向机构上，与转向齿轮或转向柱相连。
EPS工作原理的具体步骤如下：1. 驾驶员进行转向操作，转向操作感应器感知到转向角度的变化，并将转向角度信息转化为电信号。
2. 电信号被传输到电控单元，电控单元根据转向角度的变化以及车速等参数计算出所需的转向助力。
3. 电控单元通过控制电机输出相应的扭矩，提供转向助力。
如果转向角度较大或车速较低，电控单元会增加输出的扭矩，以提供更大的转向助力；如果转向角度较小或车速较高，电控单元会减小输出的扭矩，以提供适当的转向助力。
4. 电机输出的扭矩通过与转向齿轮或转向柱相连，传递给车轮，从而改变车轮的转向角度。
EPS工作原理的优势如下：1. 节省能源：与传统的液压助力转向系统相比，EPS系统不需要额外的液压泵和液压油，减少了能源的消耗。
2. 提高燃油经济性：由于EPS系统不需要额外的液压泵和液压油，减少了车辆的整体重量，从而提高了燃油经济性。
3. 提供更好的操控性能：EPS系统可以根据驾驶员的转向操作和车速等参数实时调整转向助力的大小，提供更好的操控性能和驾驶舒适性。
4. 增加安全性：EPS系统可以根据车速等参数调整转向助力的大小，提供适当的转向助力，帮助驾驶员更好地控制车辆，提高行驶安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 、助力转向类型
3、电控助力转向
优点： 1）结构简单紧凑； 2）电能驱动、能耗低， 系统损耗低（不会像液压 助力一样有助力液损耗）； 3）噪音小，不会有液压 泵或电子泵运转的噪音， 舒适性高； 4）助力力度能够随车辆 行驶速度可变； 5）可与其它电子系统联 用。
转向柱 方向盘
齿条 电控助力转向系统模块
பைடு நூலகம்
转向连杆
转向球头
用户功能
主动回位 回到中点
主动阻尼主动回位
无此零件的情况
有此零件的情况
主动阻尼 保持在方向盘中点
无此零件的情况
有此零件的情况
二 、电控助力转向结构
1、组成
传感器 ECU
执行器
二 、电控助力转向结构
2、ECU
作用： 根据车辆状态计 算和提交最佳的助力 比 在系统某一零部 件出现故障的情况下， 为电子助力转向提供 紧急备用模式
电控助力转向
2017.5
EPS
电控助力转向系统
助力转向系统类型
电控助力转向结构
电控助力转向原理
一 、助力转向类型
1、液压助力转向
优点： 有助力。
缺点： 方向盘转向助力 不能随车辆速度改变， 只跟方向盘的转角变 化有关。 动力来自发动机， 如果发动机不运转， 没有助力。
一 、助力转向类型
2、电控液压助力转向
二 、电控助力转向结构
靠近方向盘侧/转向柱 磁体
4、传感器：扭矩传感器
扭力杆
霍尔效应传感器
磁铁圈
磁通量的方向
磁通量收集器
靠近电子助力转向模块侧 / 蜗杆齿条
二 、电控助力转向原理
方向盘转向时，电子助力转向即会提供辅助力
助力转向计算机根据以下参数控制助力电机的电源： • 驾驶员对方向盘实施的力矩 • 车辆的速度 • 方向盘的角度（针对舒适策略：低速时方向 盘回位，高速时阻尼）
执行器：电机 传感器:扭矩传感器
ECU
二 、电控助力转向结构
3、执行器：电机
电机可以转化电池的电能，使齿条运 动，通过蜗杆作用在转向柱上。电机为 无电刷的三相位电机。 电机由计算机进行控制，对此，计算 机需要有电机位置的信息。有一个传感 器可以获得电机的位置信息，它就是分 析仪 分析仪位于电机上。分析仪将以下信 息告知计算机：电机角度位置、电机旋 转速度、电机旋转方向 根据发动机的类型、车辆级别、选装 级别等，电机的尺寸会有差异。
