不锈钢无缝钢管固溶热处理作业指导书
通快激光切割机作业指导书
1、目的： 为了规范正确操作规程，保障激光切割机正常运转及安全。 2、适用范围： 钣金下料组所有激光切割机。 3、机器开关机操作： 3.1 开机次序： 3.1.1确认紧急停止被解锁：按下按键并将其向左旋转。 3.1.2接通气源。 3.1.3接通压缩空气机组。 3.1.4将配电箱上的主开关旋转至“I”位置。 机床控制系统启动。该过程会持续一段时间。出现用户界面的首页。 3.1.5按下接通/关闭激光器。 操作台和托盘更换器的起动控制支柱上的光栅中断发亮。 3.1.6踩下起动控制支柱上的脚踏开关确认光栅。 3.1.7为确认停止进给：按下确认停止进给。 按键机床接通／关断闪烁。 3.1.8按下接通/关断机床。 3.2 关机次序： 3.2.1确认机器不在执行任何程序，并且机床处于点动运行状态。
3.2.2按下接通/关闭激光器的按键，直到出现激光器控制系统将关闭的信息为止。 自动关机循环将启动。 3.2.3一直等待，直到出现激光器控制系统关闭的信息为止。 3.2.4按下接通/关断机床。 3.2.5将主开关旋转至“0”位置。 3.2.6关闭并锁定压缩空气机组。 3.2.7关闭气体供给 ; 氦气应最后关闭。 4、注意事项： 4.1 遵守一般切割机安全操作规程。严格按照激光器启动程序启动激光器，调光，试机。 4.2 操作者须经过培训，熟悉切割软件，设备结构、性能，掌握操作系统有关知识。 4.3 按规定穿戴好劳动防护用品，在激光束附近必须佩带符合规定的防护眼镜。 4.4 在未弄清某一材料是否能用激光照射或切割前，不要对其加工，以免产生烟雾和蒸气的潜在危险。 4.5 设备开动时操作人员不得擅自离开岗位或托人待管，如的确需要离开时应停机或切断电源开关。 4.6 要将灭火器放在随手可及的地方；不加工时要关掉激光器或光闸；不要在未加防护的激光束附近放置纸张、布或其他易燃物。
不锈钢和耐热钢热处理》热处理方法选择
《JB/T 9197-2005不锈钢和耐热钢热处理》热处理方法选择 《JB/T 9197-2005不锈钢和耐热钢热处理》是机械行业于2008年6月4日发布，11月1日实施的行业标准，其中规定了不锈钢和耐热钢热处理的方法及所用的设备、工艺、工艺材料、质量检验和安全技术。其中热处理方法的选择有： 一、热处理不可强化的不锈钢和耐热钢 1.要求提高抗腐蚀性能和抗塑性、消除冷作硬化的工件，应进行固溶处理。 2.对于形状复杂不宜固溶处理的工件，可边井于去应力退火。 3.含钦或妮的不锈钢，为了获得稳定的抗腐蚀性能，可进行稳定化退火。 二、热处理可强化的不锈钢和耐热钢 1.要求提高强度、硬度和抗腐蚀性能的工件，应进行淬火加低温回火处理。 2.要求较高的强度和弹性极限、而对抗腐蚀性要求不高的工件，应进行淬火加中温回火处理。 3.要求得到良好的力学性能和一定的抗腐蚀性能的工件，应进行淬火加高温回火处理。 4.要求消除加工应力、降低硬度和提高塑性的工件，可进行退火处理。 5.要求改善原始组织的工件，可进行正火加高温回火的预备热处理。 6.要求得到良好的力学性能和抗腐蚀性能的沉淀硬化型不锈钢工件，可进行固溶加时效，固溶加深冷处理或冷变形加时效等调整处理。 三焊接组合件 1.由热处理可强化的不锈钢和耐热钢构成的焊接组合件，根据工件图样的要求，可进行淬火加回火或去应力退火。 2.由热处理不可强化的不锈钢和耐热钢构成的焊接组合件，要求改善焊缝区域组织和抗腐蚀性能以及较充分地消除应力时，可进行固溶处理。对于形状复杂不宜进行固溶处理的焊接组合件，可采用去应力退火。 3.由热处理可强化与不可强化的不锈钢和耐热钢构成的焊接组合件，当要求以抗腐蚀性能为
消除应力热处理作业指导书
消除应力热处理作业指导书 1．范围 1.1 本守则规定了膨胀节产品的消除应力热处理基本程序和要求。 1.2 本守则适用于膨胀节压制简体和成形的膨胀节消除应力热处理工序。 2．规范性引用文件 下列文件中的条款，通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用本规程。 质技监局锅发[1999]154号《压力容器安全技术监察规程》 GBl50-1998《钢制压力容器》 JB/T4709-2000《钢制压力容器焊接工艺规程》 GBl6749《压力容器波形膨胀节》 3．工艺规范 3.1 工艺曲线 3.2 常用材料消除应力热处理温度及保温时间参见相关材料标准的推荐温度。 3.3 焊件进炉时炉内温度不得高于400℃。焊件出炉时，炉温不得高于400℃，出炉后应在静止的空气中冷却。 3.4 升温速度最大不得超过PWHT 5000 δ℃/h ，且不得超过200℃/h ，最小可为50℃/h 。降温速度最大不 得超过PWHT 6000 δ℃/h ，且不得超过260℃/h ，最小可为50℃/h 。 4．工艺操作 4.1 消除应力热处理应在焊接工作全部结束并检测合格后，于压制成形或在压力试验前进行。奥氏体不锈钢压制的波纹管、膨胀节一般不进行焊后消除应力热处理，工艺或客
户有特殊要求的按工艺处编制的热处理工艺卡执行。 4.2 消除应力热处理应尽可能采取整体热处理。 4.3 装炉时，工件距炉门不得小于****毫米，距炉墙不得小于****毫米，加热炉对炉温应能控制，对工件不得产生过度氧化和有害影响。 4.4 装炉时需要将工件垫平、垫稳。工件之间保持一定距离，不要靠紧。若需垛装时，上下工件之间要用垫板垫起。垫板厚度要大于*******毫米，上下垫板必须平行对正。 4.5 对于直径较大、壁厚较薄的筒体，内部没有支承圈或固定塔板时，应适当在内部支承，以防加热时变形。 4.6 产品焊接试板应随同工件同炉热处理，试板须放在能代表工件的适当位置。试板应有钢印标记，经核对并经检查员认可。 4.7 焊件升温期间，加热区内任意长度为*******毫米内的温差不得大于*****℃。焊件保温期间，加热区内最高与最低温度之差不宜大于*****℃。升温和保温期间应控制加热区气氛，防止焊件表面过度氧化。 5. 测温与记录 5.1 热处理炉应配有自动记录温度时间曲线的测温仪表。 5.2 热电偶应安装在能反映工件实际温度的适当位置。补偿导线的线径及长度要合适，并经常检查热电偶的老化情况。 5.3 测温仪表和热电偶必须定期检定，保证合格准确。 5.4 工件热处理曲线记录和检验记录应存档保管，且保存不得少于***年。
手工机械切割锯轨作业指导书
手工、机械切割、锯轨作业指导书 1. 目的与要求 目的：截锯缩短轨或非标准长度钢轨，截锯无缝线路重伤钢轨，无缝线路发生断轨时截锯临时处理短轨，成段更换钢轨或轨缝调整作业后配置龙门轨等。 要求：作业人员掌握要领、熟练作业。 2. 适用范围 2.1 本作业指导书适用于各种类型的钢轨、无缝线路长轨的切割、锯轨作业（淬火钢轨和高强度耐磨钢轨，一般不适合采用手工锯轨作业）。 2.2 本作业指导书适用于天窗点内作业。 3. 引用标准 《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法（暂行）》、《上海铁路局电气化铁路安全实施细则》等。 4. 工具材料 4.1 手工锯轨： 锯弓、锯条、铁丝钳、撬棍、道钉锤、垫木、水桶、30米钢卷尺、钢直角尺、塞尺、卡具、扁锉、石笔等。 4.2 机械锯轨： 切割机、切割砂轮片、电缆线、触电保护器、扳手、工具锤、撬棍、道钉锤、垫木、30米钢卷尺、钢直角尺、塞尺、卡具、石笔等。 5. 作业程序 5.1 点名分工 工班长组织职工列队点名,明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。 5.2 安全预想 5.2.1 在轨道电路及电气化区段作业时，应由电务、供电部门配合，采取相应的安全措施后方准开工。 5.2.2 长柄工具应有绝缘套，作业中不得将两股钢轨搭接。 5.2.3 严禁坐在钢轨上卸、紧螺栓。
5.3 工（机）具检查 5.3.1 检查工(机)具的安全性能，禁止工(机)具等带病上道作业。 5.3.2 使用的工（机）具必须按照路局文件要求用反光漆（模）进行编号，以防止侵限或遗留在线路上。 5.4 设置防护 5.4.1 驻站联络员提前40分钟到达车站办理登记手续，了解列车运行情况，及时通知现场防护员, 需使用单轨车推运机料具时，施工负责人应通知驻站联络员在车站行车室办理要点手续，并按规定在其前后设置防护。 5.4.2 现场防护员根据要求准备好防护标牌，按要求设置防护。 5.5 人机转移 5.5.1 现场防护员（联系困难地段增加中间联络员）接到驻站防护员通知后，会同作业负责人，组织所有作业人员在就近安全通道或在路肩上行走至作业地点附近的安全地带。 5.5.2 需汽车运输时，遵守道路交通规则，注意人身安全。 5.6 作业准备 5.6.1 调查准备 5.6.1.1 作业前要备好工具、机具及锯轨用具、检测量具、材料、备品；检查锯轨工具或机具状态是否良好。 5.6.1.2 选择待锯钢轨，用垫木将钢轨垫起，锯口两端各垫两块垫木，然后拨正钢轨，用道钉固定。 5.6.1.3 用钢卷尺在轨面上丈量锯轨长度，划线后要复量一次。在轨底两侧也应丈量长度，然后用卡具由轨面至两侧轨底划出锯线。 5.6.1.4 手工锯轨:锯轨前要上紧锯条，手拧锯条至有绷紧感，并且使锯条与锯弓在同一个平面上。 5.6.1.5 机械切割钢轨：散布电缆线，安装触电保护装置，接通电源；装上切割砂轮片、拧紧，空载试运转。 5.6.2 作业负责人确认防护已到位，并接到施工命令（命令号、施工起讫时间）后，通知作业人员，上道作业。 5.7 上道作业 5.7.1 手工锯轨

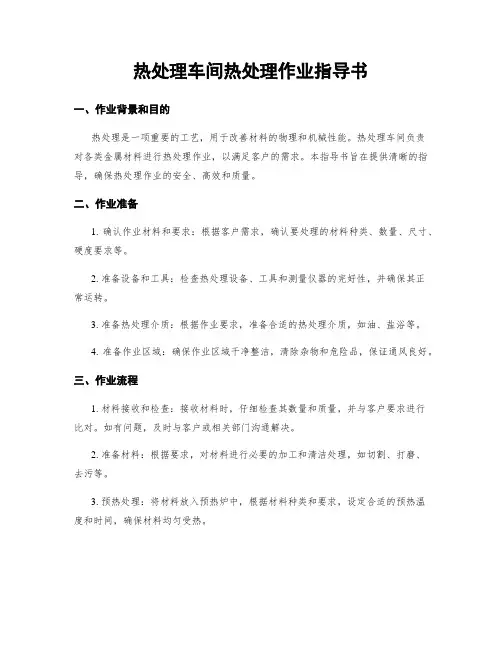

热处理设备的使用与维护保养
1．目的： 使设备有效性的能力维持在最佳状态，从而达到设备寿命周期最大经济化。2．范围： 包括公司所有直接或间接用于热处理的设备。 3．职责： 3.1车间生产人员负责设备的日常点检、运行维护保养。 3.2机电人员负责设备的维护保养的指导、定期检查、大/中修等工作。 3.3热处理技术员负责设备的定期检查.和校验。 3.4实验员负责产品硬度的校验，对实验数据进行记录，并出具产品实验报告。 4.流程：无 5.作业内容： 5.1设备操作 a．开机前，必须熟悉热处理炉传动系统和结构，各开关的功用。 b．升温前首先由机电工对电器.热电偶进行检查，确认正常后，操作工对照《设备日常点检卡》中规定的项目（包括各项报警项目）进行点检，正常后进行操作。c．先开淬火槽循环和水冷却，然后按照升温工艺进行升温。 d．淬火炉温度升到300℃时开启网带传动。 e．当淬火炉升温到600℃，开启回火炉进行升温；当回火炉温度升到设定温度后才开启网带传动（先开网带传送，然后拧涨紧螺杆）。 f. 温度设定：通过温度仪表的上下按键对温度设定值进行调节。 g. 网带速度设定：通过变频器的旋转钮左右旋转对网速进行调节。 5.2 设备运行 a．设备运行过程中操作工应每30分钟巡视一次设备，若发现异常应当即通知机电工进行排异。 b. 设备运行过程中遇设备故障或其它紧急情况，请按照《热处理通用规定》执行。 c. 淬火槽温度接近70℃时开启油冷却对油进行降温，油温接近50℃时关闭油冷却。 5.3 设备停止 a．炉内产品走完后关闭加热电源，（淬火加热炉的网带传动.淬火槽循环.回火炉风扇.水冷却必须开，其它可关。回火炉开始降温后必须停网带，并把涨紧螺杆松开，防止网带拉长变形）。 b. 停炉后必须继续通入甲醇，等淬火炉炉温低于700℃后方可关闭甲醇。 c. 淬火加热炉温低于300℃后才能停网带传动，低于200℃后关闭淬火槽循环泵。回火炉温度低于200℃后可停风扇。 d. 炉温冷却后关闭冷却水。 5.4 日常维护保养
不锈钢的热处理
不锈钢的热处理 304是奥氏体型不锈钢，想通过热处理来改变切削加工性能是不现实的。其他钢种可以通过退火或正火来改变组织，从而改变切削加工性能，是因为其他钢在加热和冷却过程中发生组织转变，因为组织决定了性能，因此改变了切削加工性能，而奥氏体不锈钢，室温是奥氏体，加热到高温也是奥氏体，不发生组织转变，所以热处理不能够改变其切削加工性能的，奥氏体不锈钢的热处理通常只有固溶处理、再结晶退火和去应力退火之类的，固溶处理是改变耐蚀性的，再结晶退火是消除加工硬化恢复塑性的，去应力退火是消除加工过程中产生的应力的，所以，期望通过热处理改变奥氏体不锈钢的切削加工性是不现实的。每种材料有各自的特点，热处理工艺也不一定通用，玉米面包饺子肯定不行，虽然也是面粉。奥氏体不锈钢的切削加工，只能够通过改变刀具、切削加工工艺参数来解决。 铸钢件铸造成型后，通常都是要进行热处理的。因为热处理前铸件晶粒较粗大、组织方向性明显、力学性能较低，根据铸件的不同要求制定热处理工艺。 普通要求铸钢件，采用退火处理，软化易于加工；要求强度的要正火处理，要求硬度的要淬火处理；固溶处理,提高耐腐蚀性能。 铸造不锈钢一般为奥氏体.在加热时无相变,因此不能通过热处理强化。只能以提高钢的耐腐蚀性能进行热处理： 固溶处理：其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获单相奥氏体组织，使钢具有最高的耐腐蚀性能。 固溶处理的加热温度一般均较高，在1050-1100℃之间，并按含碳量的高低作适当调整。由于18-8不锈钢导热性很差，不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。固溶处理时，要特别注意防止增碳。因为增碳将会增加18-8钢的晶间腐蚀倾向。冷却介质,一般采用清水。固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢，尤其当是铸件时,还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右 回火又称配火。金属热处理工艺的一种。将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。根据不同的要求可采用低温回火、中温回火或高温回火。通常随着回火温度的升高，硬度和强度降低，延性或韧性逐渐增高。钢铁工件在淬火后具有以下特点：①得到了马氏体、贝氏体、残余奥氏体等不平衡（即不稳定）组织。②存在较大内应力。③力学性能不能满足要求。因此，钢铁工件淬火后一般都要经过回火。 回火的作用在于：①提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。②消除内应力，以便改善工件的使用性能并稳定工件几何尺寸。③调整钢铁的力学性能以满足使用要求。 调质即淬火和高温回火的综合热处理工艺。不锈钢做不了调质热处理，因为达不到硬度。 高碳铬不锈钢中的铬含量很高，导热性差，锻后应及时退火，以免发生裂纹。 比如95cr18钢球化退火工艺
激光割作业指导书
激光切割作业指导书编号：WHJX/ZD02-04 编制：技术科 审核：王煜梅 批准：徐公明 实施日期:2009.5.10 诸城市五环机械有限公司
激光割作业指导书 一、适用范围 本文件适用于激光切割下料。下料前须保证来料符合相应的板料技术规范和相关标准。 二、适用人员：本公司新产品车间激光设备操作工人，适用产品：可采用激光设备进行切割下料成品或半成品； 三、作业流程 1排版编程→2设备准备工作→3传输程序→4上料至切割平台→5切割下料(先行首件加工)→6 首件检查→7批量生产→8卸活打磨→ 1、排版编程 1.1、根据钢板大小设定版幅，版幅的设定为“长×宽”，载入零件图，按零件工艺卡片编程，套裁切割下料排版时，折弯零件的折弯线须保证与钢板轧制方向垂直，若零件纵向和横向均需折弯时，零件较长的长度方向须保证与钢板轧制方向一致； 1.2、套裁切割下料排版时，两工件间距为10mm~18mm，工件与板材边距≥20mm。 1.3、基础件上有孔的要求先割孔再割外形；分左右件的基础件下料需按照左右件编程进行切割， 1.4、切割起弧点的位置 1.4.1、如果工件留有机加工放量区域，从起弧点转入工件边缘时，起弧点可以留在机加工 放量区域，但须保证该起弧点在机加工时可以完全去除。 1.4.2、如果工件无机加工放量区域，从起弧点转入工件边缘时，起弧点须保证在工件的外 缘，具体接入点如图所示。 a、直线边缘，由角度顶点切入。图1 b、圆弧边缘，由圆弧切点切入。图2
2、设备准备工作 2.1 设备操作前检查以下项目：电、冷却水、氧气供应情况，数控系统各部动作正常方可 开机。设备如有问题及时反映给设备科，在最短时间内处理完问题。 2.2 设备各项指标正常开始传输程序。 3、传输程序 将图形（2004CAD）排版转换成CNC程序，根据材质、板厚确定激光功率、辅助气体、辅助气体流量、辅助气体压力、切割速度。切割过程中如发现问题应及时调整加工参数。用网线连接电脑与激光切割数控系统，将编好的程序传输至数控系统。 4、上料至切割平台 下料人员根据生产订单需要从原材料库提取钢板，并填写“领料单”做好记录。注意检查板材上是否有炉号，一般情况下一张板上有钢印炉号。如没有炉号，则通知检查员、生产调度、板材分割人员到现场确认炉号。板材确认没有问题后，将钢板吊至工作台，板材的轧制方向与工作台的长度方向一致，起吊过程中注意安全。 5、切割下料(先行加工首件) 5.1每次重新开机都必须先回到机床原点。 5.2钢板放好后对刀，对刀时X向和Y向直线度不得超过8mm（必要时参考排版图的版幅，使切割的工件保持在钢板范围内）。对原点时注意避让钢板边缘，工件与钢板边距≥20mm。的最大边不得大于1.7mm；工件所打磨的倒角处必须有明显的打磨痕迹；工件所打磨的倒角尺寸须均匀，不得有明显的凹凸和不均匀。 6、首件检查 6.1切割每种产品的首件时要检查，下料人员切割完后请工艺员、质检员到场检查。首先测量线性尺寸，以切割大边为检查依据，误差以《PZSGY00－001基础件未注公差及表面质量技术要求》为准 6.2圆弧检查以合格的样板为主，量具为辅。工件检查合格后继续切割下一个工件，每个品种都做完首件检查后开始批量下料。
不锈钢热处理知识
敏化处理：18-8钢系列的奥氏体不锈钢在450C?850 C （此区间常称为敏化温度）短时间加热，使其具有晶间腐蚀倾向。这是因为碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400C?850C的温度范围内（敏化温度区域）时，会有高铭碳化物 （Cr23C6）析出，当铭含量降至耐腐蚀性界限之下，此时存在晶界贫铭，会产生晶间腐蚀，严重时材料能变成粉末。该方法一般只在不锈钢晶间腐蚀试验时采用。 （2）固溶热处理：将奥氏体不锈钢加热到1100C左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铭形成高铭碳化物）。 不同的不锈钢固溶化的温度烧有不同，304,316等奥氏体不锈钢一般是1050 C，奥氏体-铁素体双相不锈钢要高一点，可到1150 C . 固溶热处理：将奥氏体不锈钢加热到1100 C左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铭形成高铭碳化物）。这种热处理方法为固溶热处理。 固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的淬火'与普通钢的淬火是不同的，前者是软化处理，后者是淬硬（形成马氏体）。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100 C。 我是搞火电的，回答可能不太全面，谁知道的可以继续补充
在电厂中，奥氏体不锈钢管进行冷弯加工，容易产生形变诱发马氏体相变（很拗口，其实就是产生了马氏体），容易引起耐蚀性的下降。ASME标准规定，当加工量超过一定量时就必须进行固溶处理 （3）稳定化处理：为避免碳与铭形成高铭碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb）,在加热到875C以上温度时，能形成稳定的碳化物。这是因为Ti （或Nb）能优先与碳结合，形成TiC （或NbC）,从而大大降低了奥氏体中固溶碳的浓度（含量），起到了牺牲Ti （或Nb）保护Cr的目的。含Ti （或Nb）的奥氏体不锈钢（如：1Cr18Ni9Ti , 1Cr18Ni9Nb）经稳定化处理后比进行固溶热处理更具有良好的综合机械性能。 稳定化处理：为避免碳与铭形成高铭碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875 C以上温度时，能形成稳定的碳化物（由于Ti和Nb能优先与碳结合，形成TiC或NbC）,大大降低了奥氏体中固溶碳的浓度（含量），从而起到了牺Ti和Nb保Cr 的目的。 经稳定化处理比进行固溶热处理的奥氏体不锈钢，具有更好的综合机 械性能。 （4）所以，有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳 定化处理
铸钢件热处理作业指导书

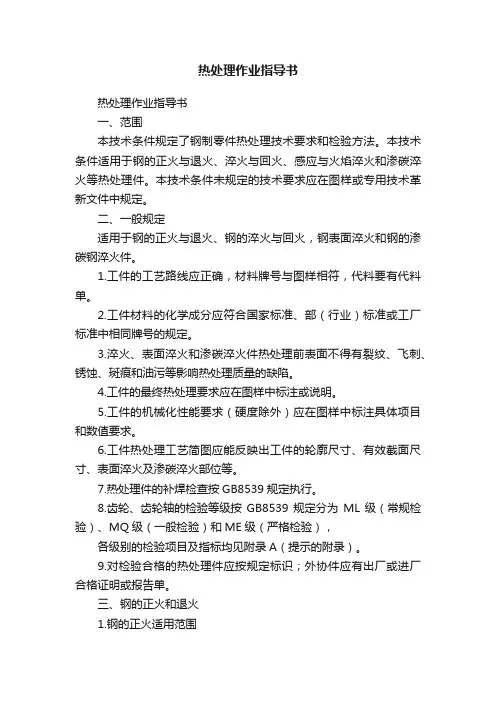

热处理作业指导书 1.目的 保证热处理质量。 2.热处理方式 按加热和冷却条件不同，铸钢件的主要热处理方式有：退火、正火、均匀化处理、淬火、回火、固溶处理、沉淀硬化、消除应力处理及除氢处理。 3.热处理操作要求 ．退火 退火是将铸钢件加热到Acs 以上20～30℃，保温一定时间，冷却的热处理工艺。退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。适用于所有牌号的铸钢件。图1—1为几种退火处理工艺的加热规范示意图。表l—1为铸钢件常用退火工艺类型及其应用。表1-2铸钢件退火工艺及退火后的硬度。 图1—1为几种退火处理工艺的加热规范示意图
表l—1为铸钢件常用退火工艺类型及其应用
表1-2铸钢件退火工艺及退火后的硬度 ．正火 正火是将铸钢件目口热到Ac。温度以上30～50o C 保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。图1—2为碳钢的正火温度范围示意图。表1-3铸钢件正火工艺及退火后的硬度，表1-4常用低合金铸件正火或正火+回火工艺及硬度。正火的目的是细化钢的组织，使其具有所需的力学性能，也司作为以后热处理的预备处理。正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。经正火的铸钢强度稍高于退火铸钢，其珠光体组织较细。一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。 图1—2为碳钢的正火温度范围示意图 正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。
不锈钢热处理
抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果。由于合金种类及含量不同，种类繁多。 不锈钢特点：耐蚀好，光亮度好，强度高；有一定弹性；昂贵。 不锈钢材料特性: 1、铁素体型不锈钢：其含Cr量高,具有良好耐蚀性及高温抗氧化性能。 2、奥氏体不锈钢：典型牌号如1Cr18Ni9,1Cr18Ni9T1无磁性,耐蚀性能良好,温强度及高温抗氧化性能好,塑性好,冲击韧性好,且无缺口效应,焊接性能优良,因而广泛使用。这种钢一般强度不高,屈服强度低,且不能通过热处理强化,但冷压,加工后,可使抗拉强度高,且改善其弹性,但其在高温下冷拉获得的强度易化。不宜用于承受高载荷。 3、马氏体不锈钢：典型如2Cr13,GX-8,具磁性,消震性优良,导热性好,具高强度和屈服极限,热处理强化后具良好综合机械性能。加含碳量多,焊后需回为处理以消除应力、高温冷却易形成8氏体,因此锻后要缓冷,并应立即进行回火。主要用于承载部件。 例： SUS 301 弹性不锈钢 SUS 304 不锈钢 10Cr18Ni9 它是一种奥氏体不锈钢,淬火不能强化,只能消除冷作硬化和获得良好的抗蚀,淬火冷却必须在水是进行,以保证得到最好的抗蚀性;在900℃以下有稳定的抗氧化性。适于各种方法焊接;有晶间腐蚀倾向,零件长期在腐蚀介质、水中及蒸汽介质中工作时可能遭受晶界腐蚀破坏;钢淬火后冷变形塑性高,延伸性能良好,但切削加工性较差。 1Cr18Ni9 它是标准的18-8型奥氏体不锈钢,淬火后能强化,但此时具有良好的耐蚀性和冷塑性变形性能；因塑性和韧性很高,切削性较差；适于各种方法焊接；由于含碳量较0Cr18ni9高,对晶界腐蚀敏感性较焊接后需热处理,一般不适宜用作耐腐蚀的焊接件；在850℃以下空气介质、以及750℃以下航空燃料燃烧产物的气氛中肯有较稳定的抗氧化性。 Cr13Ni4Mn9 它属奥氏体不锈耐热钢,淬火不能强化,钢在淬火状态下塑性很高,可时行深压延及其它类型的冷冲压;钢的切削加工性较差;用点焊和滚焊焊接的效果良好,经过焊
不锈钢热处理知识
敏化处理：18-8钢系列的奥氏体不锈钢在450℃～850℃（此区间常称为敏化温度）短时间加热，使其具有晶间腐蚀倾向。这是因为碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内（敏化温度区域）时，会有高铬碳化物（Cr23C6）析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时材料能变成粉末。该方法一般只在不锈钢晶间腐蚀试验时采用。 （2）固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。 不同的不锈钢固溶化的温度烧有不同, 304,316等奥氏体不锈钢一般是1050℃,奥氏体-铁素体双相不锈钢要高一点,可到1150℃. 固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。这种热处理方法为固溶热处理。 固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬（形成马氏体）。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。我是搞火电的，回答可能不太全面，谁知道的可以继续补充。
在电厂中，奥氏体不锈钢管进行冷弯加工，容易产生形变诱发马氏体相变（很拗口，其实就是产生了马氏体），容易引起耐蚀性的下降。ASME标准规定，当加工量超过一定量时就必须进行固溶处理 （3）稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物。这是因为Ti（或Nb）能优先与碳结合，形成TiC（或NbC），从而大大降低了奥氏体中固溶碳的浓度（含量），起到了牺牲Ti（或Nb）保护Cr的目的。含Ti（或Nb）的奥氏体不锈钢（如：1Cr18Ni9Ti，1Cr18Ni9Nb）经稳定化处理后比进行固溶热处理更具有良好的综合机械性能。 稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物（由于Ti和Nb能优先与碳结合，形成TiC或NbC），大大降低了奥氏体中固溶碳的浓度（含量），从而起到了牺Ti和Nb保Cr 的目的。 经稳定化处理比进行固溶热处理的奥氏体不锈钢，具有更好的综合机械性能。 （4）所以，有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳定化处理
焊接热处理作业指导书
热处理作业指导书 一、工程概况 1.1本工程为江苏常州中天钢铁集团有限公司热电厂一台240吨纯燃高炉煤气锅炉安装工程及相应的汽水、消防、电气、热控等配套系统。锅炉设备由上海锅炉厂有限公司设计制造。 二、编制依据 2.1西北电力设计院设计图纸 2.2《施工组织总设计》 2.3《小型火力发电厂设计规范》“GB50049-94” 2.4“DL5000-2000”《火力发电厂设计技术规程》及《火力发电厂施工图设计手册设计》 2.5《汽水管路支吊架手册》1983年版 2.6《电力建设安全操作规程》(火力发电厂部分)2002年版 2.7《电力建设施工及验收技术规范》（锅炉机组篇）1996年版 2.8《电力建设施工及验收技术规范》(焊接篇) 1996年版 2.9 《电力建设施工及验收技术规范》(管道篇) 1996年版 2.10《电力建设施工及验收技术规范》（DL/T821-2002射线篇、DL/T5048-95超声波篇） 2.11《火力发电厂焊接技术规程》DL/T869-2004 三、作业条件 3.1 技术准备 3.1.1焊接工艺经过评定，符合工艺要求。 3.1.2作业指导书编制并审批完成，开工报告审批完成。
3.1.3工程所用的材料到位并验收合格。 3.1.4施工人员及工机具设备到位(特殊工种持证上岗)。 3.1.5施工场地清洁无杂物，具备施工的条件。 3.1.6人员组织机构建立并开始行使职责。 3.1.7 检查该项作业的上道工序应具备的技术条件。 3.1.8 施工技术交底和安全交底完成，且交底与被交底人员进行了双签字 3.2热处理前先决条件 3.2.1热处理操作工必须经过专业培训，并具有相应资质的考核委员会签发的资格证书。 3.2.2所使用的热处理设备运转正常。 3.2.3检测、计量器具已经检查和校验，且在检定的有效期内。 3.2.4施工交底工作已经完成，所有操作和检验人员必须熟悉热处理程序和相应的施工措施中的各项规定和要求。 3.2.5焊后热处理应在施焊工作结束并完成焊接自检和专检合格后进行。 四、作业人员及机具配置 4.1作业人员配置、人员资格及职责：
切割机作业指导书教学文稿
1.目的 确保本公司Bystronic-SLCH-15×30型激光切割机正常运行，符合产品执行的标准。 2.适用范围 适用于本公司Bystronic-SLCH-15×30型激光切割机的操作过程指导。 3. 开机前准备 3.1.检查冷水机水位是否满足要求； 3.2.检查激光器及切割机的水路、气路是否通畅、有无泄漏，气瓶压力是否满足要求； 3.3.检查切割机的聚焦镜是否清洁。 4. 开机工作 4.1.打开总电源、冷水机组电源、空压机电源，开启激光器并调节各气体的压力及比值达到要求； 4.2.顺序打开切割机电源、数控钥匙开关、激光器电源； 4.3.打开切割机状态面板上的激光器起动开关，真空泵、涡轮机依次工作直至激光器面板出现Hold； 4.4.打开切割机状态面板上的高压启动开关，高压启动工作灯点亮，进入激光器冷启动状态。冷启动结束后，激光器正常灯点亮，激光器进入正常使用状态。 5. 注意事项 5.1.根据材料的规格、加工要求等调节焦点位置及光束与光轴的同心（详细见指导书附表002）； 5.2.经常检查各种气体的压力及水流、水温等； 5.3.经常检查聚焦镜，并适当调整工艺避免损伤聚焦镜； 5.4.机床运行期间，严禁操作人员离开岗位，若出现异常情况，应立
即停机检查。 6. 关机停止 6.1.关闭高压启动开关、真空泵启动开关，待涡轮机完全停止运转后，开启激光器面板上的回充按钮； 6.3.关闭冷水机组、空压机电源； 6.4.关闭激光器用高纯CO2、N2、He，切割机用N2、O2阀门及空压机空气开关。 7. 关机后工作 7.1.检查电源是否关好； 7.2.检查气、水等是否关好； 7.3.清理机床及工作场地。 8 保养维护 定期对设备进行保养和性能恢复。
不锈钢的热处理
合金元素对不锈钢组织和性能的影响 1铬 决定不锈钢耐蚀性的主要元素是铬。这是由于钢中含有足够量的铬时，钢在氧化性介质中就可形成以Cr2O3为基体的稳定的表面防护膜；同时，铬能够有效地提高固溶体（铁素体、马氏体或奥氏体）的电极电位，从而使钢不受腐蚀。铬对提高钢的电极电位是遵循n/8规律的。即当铬良达到n/8原子（1/8、2/8、3/8…或12.5%、25%、37.5%…）时，电极电位有一个跃增，见下图铬的原子浓度占1/8（即12.5%），若以质量计，为11.7%，所以铬不锈钢的含铬量都在12%以上。 2碳 碳的影响主要表现在两方面，一方面它是稳定奥氏体的元素，并且作用很大，相当于镍的30倍；另一方面，由于碳和铬的亲和力很强，它与铬可形成一系列的复杂碳化物，其成分随钢中含铬量的不同而异，含铬量少于10%时，主要是渗碳体型碳化物（Fe，Cr）3C；在高铬钢中则形成复杂的碳化物（Cr，Fe）7C3或（Cr，Fe）23C6。因此，钢中含碳两越高，其抗腐蚀性就越低。对于不锈钢来说，要求耐蚀性是主要目底，故不锈钢的含碳量一
般都较低，大多数仅为0.1～0.2%，一般不超过0.4%。只有在少数情况下，例如用作滚动轴承、弹簧和刃具时，由于要求高的硬度和耐磨性，才将含碳量提高至0.85%～0.95%（如9Cr18钢）。但为了保持一定的耐蚀性，这；类钢的含铬量也相应地要高些。 3镍 镍是形成奥氏体的合金元素，但镍的作用只有与铬配合时才会充分发挥出来，若单独使用镍而不使用铬，低碳镍钢要获得纯奥氏体的单相组织，含镍量需高达24%，事实上含镍量达到27%时才能提高钢的耐蚀性，故在不锈钢中没有单独以镍作为合金元素的。当镍和铬配合时，镍提高钢的耐蚀作用就显著地表现出来。 向铁素体不锈钢中加入少量的镍，即可使金相组织由单相铁素体转变为铁素体和奥氏体两相状态，这样就可通过热处理来改善和提高其机械性能。例如，单相铁素体的Cr17钢是不能通过热处理提高机械强度的，其抗拉强度只有400MN/m2左右，但加入2%镍的Cr17Ni2钢，经10000C油冷淬火和3000C回火后，抗拉强度可达1100MN/m2。这是由于镍的加入，组织具有γ→α的转变的缘故。 在含铬18%的铬钢中加入8%镍后，可获得完全奥氏体组织，这就是广泛应用的18-8型铬镍奥氏体不锈钢。这种钢除了具有高的耐蚀性外，还具有良好的冷变形及焊接性能，并且没有磁性。 锰和氮 锰是镍的代用元素之一。锰和镍一样是形成奥氏体的合金元素，高碳钢中含锰两大于12%即可获得奥氏体组织（如Mn13），但由于锰对提高固溶体的电极电位的效果不大，形成的氧化膜也没有防护作用，钢中的含锰量在0～10.4%之间变化时，在空气与酸中的腐蚀率没有多大变化，因此不锈钢中不能单独使用锰作为合金元素。 锰在形成奥氏体方面的作用为约镍的二分之一，即用2%的锰代替1%的镍。
火焰切割作业指导书
深港皇岗-落马洲口岸人行通道桥钢梁 火焰切割作业指导书 编制： 复核： 审核： 中铁大桥局集团第七工程有限公司 2004年5月 钢板下料主要采用火焰切割进行，根据零件的形状，分别采用数控切割机、火焰条状切割机和半自动切割机进行。
1.数控切割的零件。 放平钢板并对齐，确保切割包络线在钢板的轮廓内。 2.对于轮廓，要选好切入点和离去点使切割变形量最小。 3.矩形件及条状件应按以下顺序切割：a）切割板的起始边b）纵向切割，割嘴数应为多个，使板材对称加热，减少变形量c）切割板的终止边 4.检查所有的火焰是否符合要求，是否正常工作。 5.检查所有的氧气流是否完好，喷嘴是否正常工作。 6.检查割嘴的位置。 7.检查所有气体的体积和压力。 8 .检查切割“开/关”.机构是否正常工作。 9.如果环境温度低于0C，用加热器加温钢板至10Co 10.按厂家建议和先前的切割试件的指导，根据切割板厚，选用氧气、乙炔压力 和割嘴。 11.测量检查用钢尺，在使用前钢尺经计量检测机构校正合格后方可使用。 12.割嘴与板面应保持正确的距离，一般为5-8mm割嘴后倾角5°—30°,板厚 > 30mn割嘴应与移动板面方向垂直。 13.切割顺序 a）首先点燃割炬，随后通过减小乙炔的体积调节火焰，火焰大小根据钢板厚度适当调整。 b）预热材料表面至着火点 c）将火焰放至起点处并打开切割氧气阀门 d）切割到达终点时，关闭切割氧气阀门，并将割炬抬起 e）关闭乙炔阀门 f）关闭加热氧气阀门。
14 ?火焰切割面的质量应满足表1的要求。 15?切割前应检查板材炉批号是否完整，并转移到下料件上，测量板厚长宽，核对是否和零件图纸要求相符，根据编号作下料记录，登记炉板号，下料后工件上按下料顺序编号和标记零件名称或符号标记。 安全注意事项: 车间加强通风以避免产生有害气体。 切割车间必须有设置灭火器、消防毯和砂箱。 氧气禁止同油接触。 乙炔禁止同铜接触 氧气瓶禁止同可燃气瓶放一起，并距明火点距离一般不少于10m。 气瓶的搬运、运输与存放应符合有关安全规定，不能放在铲车的扁叉上使用前检 查气瓶调整器是否正常、是否有泄漏氧气瓶中氧气不准用完，至少应有0.1? 0.2MPa的表压。
管道焊接及焊后热处理作业指导书
焊接及焊后热处理作业指导书 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。 2.2 DL5007-92《电力建设施工及验收技术规范（火力发电厂焊接篇）》。 2.3 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》。 2.4 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。对焊接材料的具体要求详见《压力管道组成件、支承件及相关材料检验试验规程》，其中钨棒宜采用铈钨棒；氩气纯度不应低于
不锈钢及其热处理知识
不锈钢及其热处理知识 美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示， ②铁素体和马氏体型不锈钢用400系列的数字表示。例如，某些较普通的奥氏体不锈钢是以201、 304、 316以及310为标记， ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体）， ④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合 大家知道固态金属及合金都是晶体，即在其内部原子是按一定规律排列的，排列的方式一般有三种即：体心立方晶格结构、面心立方晶格结构和密排六方晶格结构。金属是由多晶体组成的，它的多晶体结构是在金属结晶过程中形成的。组成铁碳合金的铁具有两种晶格结构：910℃以下为具有体心立方晶格结构的α——铁，910℃以上为具有面心立方晶格结构的Υ——铁。如果碳原子挤到铁的晶格中去，而又不破坏铁所具有的晶格结构，这样的物质称为固溶体。碳溶解到α——铁中形成的固溶体称铁素体，它的溶碳能力极低，最大溶解度不超过0.02%。而碳溶解到Υ——铁中形成的固溶体则称奥氏体，它的溶碳能力较高，最高可达2%。奥氏体是铁碳合金的高温相。 钢在高温时所形成的奥氏体，过冷到727℃以下时变成不稳定的过冷奥氏体。如以极大的冷却速度过冷到230℃以下，这时奥氏体中的碳原子已无扩散的可能，奥氏体将直接转变成一种含碳过饱和的α固溶体，称为马氏体。由于含碳量过饱和，引起马氏体强度和硬度提高、塑性降低，脆性增大。 不锈钢的耐蚀性主要来源于铬。实验证明，只有含铬量超过12%时钢的耐蚀性能才会大大提高，因此，不锈钢中的含铬量一般均不低于12%。由于含铬量的提高，对钢的组织也有很大影响，当铬含量高而碳含量很少时，铬会使铁碳平衡，图上的Υ相区缩小，甚至消失，这种不锈钢为铁素体组织结构，加热时不发生相变，称为铁素体型不锈钢。 当含铬量较低(但高于12%)，碳含量较高，合金在从高温冷却时，极易形成马氏体，故称这类钢为马氏体型不锈钢。 镍可以扩展Υ相区，使钢材具有奥氏体组织。如果镍含量足够多，使钢在室温下也具有奥氏体组织结构，则称这种钢为奥氏体型不锈钢。 不锈钢有两种分类法：一种是按合金元素的特点，划分为铬不锈钢和铬镍不锈钢；另一种是按在正火状态下钢的组织状态，划分为M不锈钢、F不锈钢、A不锈钢和A一F双相不锈钢。 一、马氏体不锈钢典型的马氏体不锈钢钢号有1Cr13～4Cr13和9Cr18等 1Cr13钢加工工艺性能良好。可不经预热进行深冲、弯曲、卷边及焊接。2Crl3冷变形前不要求预热，但焊接前需预热，ICrl3、2Cr13主要用来制作耐蚀结构件如汽轮机叶片等，而3Cr13、4Cr13主要用来制作医疗器械外科手术刀及耐磨零件；9Cll8可做耐蚀轴承及刀具。二、铁素体不锈钢铁素作不锈钢的含Cr量一般为13％～30％合碳量低于0.25%。有时还加入其它合金元素。金相组织主要是台铁素体，加热及冷却过程中没有α<=>γ转变，不能用热处理进
切割岗位作业指导书(通用版)
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 切割岗位作业指导书(通用版)
切割岗位作业指导书(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1．目的 规范操作行为，确保切割系统正常运转。 2．适用范围 适用于新材公司加气车间切割岗位。 3.职责 3.1确定切割尺寸,掌握最佳切割时机。 3.2服从领导的调度和工作安排，按时按质按量的完成工作任务，不擅自离岗。 3.3遵守公司各项规章制度、操作技术规程，努力学习，不断提高技术业务水平。 3.4积极参加设备故障的抢修工作，及时排除设备故障，使设备保持良好状态。 3.5根据预防性维修保养计划，认真完成有关设备的维修保养工作 3.6发扬主人翁精神，开动脑筋，大胆提出合理化建议，为公司做
贡献。 3.7有权操作切割机。 3.8有权制止违规操作。 4、切割岗操作规程 4.1岗位工艺简图 翻转→横切→纵切→装卸 4.2主要设备：翻转机、横切机、纵切机、链条传送、装卸机。 4.3班前准备 4.3.1检查坯体的硬度是否符合切割要求。 4.3.2检查切割机气动元件是否有漏气现象，气源、压力是否正常。 4.3.3检查切割机切割钢丝安装是否正确，规格是否符合要求，有无缺丝、断丝，钢丝是否过紧过松。 4.3.4检查废浆搅拌机搅拌翅磨损程度。 4.3.5检查翻转机、泥浆泵、装卸机是否正常。 4.3.6检查各阀门状态是否正常。 4.4操作顺序 4.4.1按生产计划要求，挂好钢丝。 4.4.2启动废浆泵，投入循环水，启动废浆搅拌机。
