三人表决器教案教学内容
《三人表决器设计与制作》教学设计
五、教学策略选择（说明主要采用的教学方法、手段和活动设计等） 教法：项目教学法 学法：小组学习法六、教学过程（说明本节课教学的环节、具体的活动、所需的资源支持及其主要环节设计意图） 教学环节教师活动 预设学生活动设计意图一、（2分钟）情景创设：在“中国达人秀”的比赛现场，有3名裁判，当至少有两名裁判同意时，选手才可以顺利晋级。
请根据要求设计出一个逻辑电路，来实现这一功能。
创设情境，增强学生代入感和参与度二、（5分钟）任务分析 引导学生分析任务:三个输入量信息（评委 ） 有两种情况同意和不同意 一个输出量（表决结果）也有两种情况：晋级和淘汰也就是要实现少数服从多数功能，大家想想用我们前面所学的基本门电路能实现这个功评委A 评委B 评委C 选手结果× × × 淘汰 × × √ 淘汰 × √ × 淘汰 × √ √ 晋级 √ × × 淘汰 √ × √ 晋级 √ √ × 晋级 √ √ √ 晋级 引导学生分析任务，提出需求。
复习回顾前节知识点，同时分析其特点，提出问题：现有知识储备能否设计出满足要求的电路？能？三、（3分钟）复习回顾： 1.基本门电路的逻辑功能？ 2.复合逻辑门电路的逻辑功能？提出需求：需要新的知识储备，引入组合逻辑电路的概念四、（10分钟）组合逻辑电路把我们熟悉的与门，或门，非门等逻辑门组合在一起构成的电路组合逻辑电路， 这个电路能不能从而实现少数服从多数的功能呢？我们就需要分析组合逻辑电路的特点。
特点是：结构上，在输入和输出之间只有信号的正向传输通路，没有从输出到输入的反馈回路；在功能上，任意时刻组合逻辑电路的输出状态仅取决于该时刻的输入信号，与电路原来的状态无关。
要设计的三人表决器就要先学习组合逻辑电路的分析与设计。
任务一：组合逻辑电路的概念？任务二：组合逻辑电路的特点五、（10分钟）组合逻辑电路的分析 组合逻辑电路的分析是指基于逻辑电路图，分析明确该电路的基本功能的过程。
《三人表决器》教案
教学过程与时间分配主要教学内容及步骤备注新课导入（3分钟）播放一段家庭幽默大赛的视频。
提出任务：请同学们为学校艺术部绕口令比赛的评委设计一个三人表决器。
功能要求：少数服从多数。
吸引学生注意力，提高他们对本堂课的学习兴趣。
为学生创造具体的教学情境和工作任务，激发学生学习的主动性和积极性。
教学过程与时间分配主要教学内容及步骤备注一、认识三人表决器，三名评委进行评判，决定选手的“淘汰”或“晋级”。
二、让学生思考组合逻辑的设计步骤。
1.逻辑抽象，列真值表万事开头难，通过教师的引导和点拨形成表格形式，更容易让学生理解实际问题的逻辑关系，并成功进行逻辑赋值。
5、制作实际电路这一步是难点，分析不清楚就很难动手组建电路。
教学过程与时间分配主要教学内容及步骤备注动手实践1、动手连接所设计的逻辑电路并测试其的功能引导学生如何运用已集成块（CD4081、CD4075）来实现逻辑电路功能。
用PPT展示出所设计的逻辑电路原理图和实物对应的电路图。
学生们在教材中查询CD4081、CD4075的内部结构及各引脚功能。
（20分钟）2、学生应用设计方法进行三人表决器的设计教师巡视整个实训室，观察每个实训小组（2人/组）的设计进度情况，随时给予指导和鼓励，提醒学生按照设计工作页中的步骤进行思考和设计。
并记录实训纪律情况和设计完成过程中学生出现困难的地方。
完成的效果图如下图所示：教师精心设计的学生设计工作页，帮助学生理清设计的步骤和方法。
教学过程与时间分配主要教学内容及步骤备注。
三人表决器教学设计
三人表决器教学设计“三人表决器的制作”教学设计方案使用教材:《电子技术基础与技能》,高等教育出版社, 授课班级:石家庄市职教中心 11楼宇班,中职二年级学生, 学生人数:30人授课内容:三人表决器的制作计划学时:4课时一教材分析本单元内容选自高教社出版的《电子技术基础与技能》中《组合逻辑电路》一节～它在教材中起着承前启后的作用～既是对前面所学的逻辑电路图、真值表、逻辑函数表达式以及逻辑代数等知识的综合应用～又为后续编码器、译码器等逻辑电路的学习奠定基础～表决器凭借自身的优点～越来越多地应用在投票选举或组织竞赛等活动中～因此本单元的学习具有非常重要的作用。
二学情分析学生是课堂的主体～只有了解学生的知识水平和心理特点～才能真正做到因材施教。
我的授课对象是中职二年级学生～他们已经具备了一定的焊接技术～好奇心强～动手能力强～合作能力也很好～但理论基础普遍较差～对单纯的理论学习缺乏兴趣～因此在学习中采用小组合作互助的方法～既可以培养学生的团队合作精神和交流合作的能力～又可以让所有的同学都参与到教学活动中来～从而更好地发挥学生的主体作用～使学生不但能学会～而且还会学。
1三教学目标知识目标:1.掌握组合逻辑电路的设计方法和步骤。
2.掌握集成电路的引脚功能。
能力目标:1.会组装电路～培养学生的动手能力。
2.能查阅资料～培养学生搜集信息的能力。
3.培养学生的交流合作能力。
情感目标:1.通过项目教学～让学生体验学习的充实与快乐～实现做中教、做中学。
2.在小组学习中～让学生感受互帮互助的情感～展示团队协作的魅力。
四教学重点与难点重点:组合逻辑电路的设计方法和步骤。
难点:组合逻辑电路的设计方法。
五教法与学法教法:项目教学法学法:小组学习法六教具电子综合实训室,集电子装接生产线、教室功能于一体～并具有多媒体演示功能,,主要设备:万用表、焊接工具、直流稳压电源、三人表决器套件七教学过程2教学过程设计意图一、信息(约10分钟)一组学生展示搜集到的信息: 信息来源于学生和1(学生展示表决器的实物图片。
三人表决器的设计与制作 教学设计
三人表决器的设计与制作教学设计【教学内容】所选教材是高等教育出版社出版，伍湘彬主编的《电子技术基础与技能》（第二版）中的第8章的实训项目。
组合逻辑电路是数字电路的重要组成部分，在生产和实际生活中具有广泛的应用。
本课题既是对前面所学的逻辑电路图、真值表、逻辑代数等知识等综合运用，又是为后续等编码器、译码器等逻辑电路等学习奠定基础。
是在学习了逻辑门电路、逻辑表达式等知识后，对有关知识的一个具体设计应用——设计一个三人表决器。
参照《数字电路》课程标准，将组合逻辑电路的设计步骤与组合逻辑电路的制作、调试齐抓，将理论和实践相结合，旨在培养高素质高技能人才。
【学情分析】授课对象是中职电子专业二年级的学生，他们已经学完了电工、电子等前置课程；学习了逻辑门电路的化简，能够分析简单的逻辑电路；能够正确使用基本仪器仪表，能识别与检测常用的电子元器件，具备一定的绘图能力，能够对电路实现模拟仿真，具备一定的电路搭建和装配能力。
学生信息化接受度高，喜欢视频、动画等多媒体资源。
但学生理论普遍较差，技能操作存在不规范现象，还不能自主设计电路。
【教学目标】知识目标：1、了解组合逻辑电路的设计方法与步骤。
2、能够根据功能要求设计逻辑电路。
能力目标：1、培养学生的自主学习能力和动手实践能力。
2、让学生具备初步的电路设计能力。
情感目标：1、通过完成整个电路的设计、仿真、搭建、制作、调试，增强学习自信心和成就感。
2、树立安全文明生产的观念，形成良好的职业道德，【教学重点难点】重点：组合逻辑电路的设计方法与步骤。
难点：遵循逻辑电路的设计原则，对实际电路进行设计。
【教学方法】任务驱动教学法、合作探究法、【教学材料】电子综合实训室、数字电路实训箱、元器件、直流稳压电源、电脑、三人表决器套件、万用表、焊接工具【课前准备】教帅将班内学生以每组6个成员进行分组，组内成员模仿企业流水线作业进行任务分工，其中一人担任组长。
【课时预设】4学时【课后反思】本单元的教学设计使用多样化的信息化手段，视频、图片、网络、PPT 仿真软件等，多种信息化手段的交替使用，将知识形象化，直观化，充分调动和激发学生的学习兴趣。
三人表决器的教学设计
2、过程与方法：
（1）多媒体辅助教学法。通过课件中表格和图示的设计使教学更直观、更生动。激发学生的学习兴趣，调动他们积极性，从而达到提高课堂教学效率的目的。
（2）项目实训教学法。通过学生自己动脑设计三人表决器和动手实现电路功能，从而培养学生分析和解决实际问题的能力。学生通过填写学生设计工作页来理顺设计步骤，巩固逻辑电路的设计方法。
《三人表决器的设计》教学设计
课题
三人表决器的设计
科目
电子技术基础
教学对象
电子技术应用专业
高二8班（上期）
课时
2课时
授课人
一、教材内容分析
组合逻辑电路是数字电路的重要组成部分，在生产和生活中具有广泛实用性。本课题是在学习了逻辑门电路后，以及组合逻辑电路的设计步骤之后的一个具体设计应用，是本章节的重点之一。
对于教师是教学目标，对于学生就是学习目标，明确目标、及重难点之于教师和学生都可以起到心中了然的作用。
PPT展示。
通过PPT给出本节课的设计要求：
三名评委。各控制A、B、C三个按键中的一个，评委按下按键表示同意，否则为不同意。少数服从多数的原则（用与门、或门实现）
教师通过表格来帮助学生理解何为少数服务从多数的原则。
三人表决的设计要求：三名评委。三个评委各控制A、B、C三个按键中的一个，评委按下按键表示同意，否则为不同意；以此投票表决某选手是晋级还是淘汰，少数服从多数的原则（用与门、或门实现）。
二、教学目标
1、知识与技能：
（1）掌握组合逻辑电路的设计方法和步骤。
（2）使学生掌握用实验的方法去验证设计结果的正确性。
（3）启发式教学法。通过一个三人表决器的设计，培养学生学会分析问题和解决问题的能力，达到举一反三的目的。

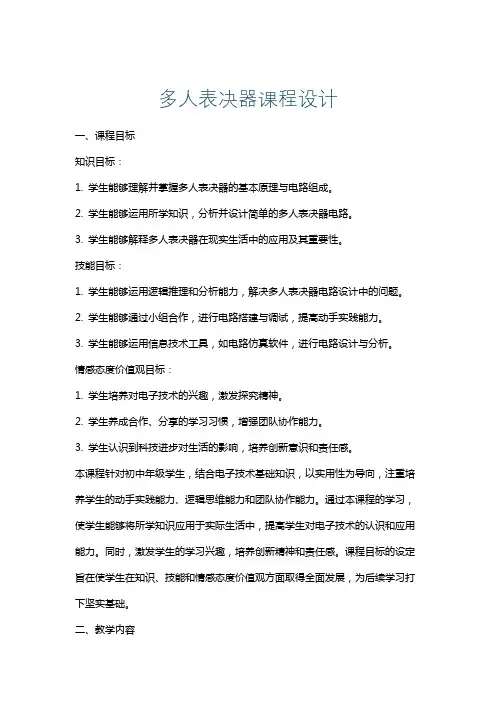

多人表决器课程设计
多人表决器课程设计一、课程目标知识目标：1. 学生能够理解并掌握多人表决器的基本原理与电路组成。
2. 学生能够运用所学知识，分析并设计简单的多人表决器电路。
3. 学生能够解释多人表决器在现实生活中的应用及其重要性。
技能目标：1. 学生能够运用逻辑推理和分析能力，解决多人表决器电路设计中的问题。
2. 学生能够通过小组合作，进行电路搭建与调试，提高动手实践能力。
3. 学生能够运用信息技术工具，如电路仿真软件，进行电路设计与分析。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发探究精神。
2. 学生养成合作、分享的学习习惯，增强团队协作能力。
3. 学生认识到科技进步对生活的影响，培养创新意识和责任感。
本课程针对初中年级学生，结合电子技术基础知识，以实用性为导向，注重培养学生的动手实践能力、逻辑思维能力和团队协作能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活中，提高学生对电子技术的认识和应用能力。
同时，激发学生的学习兴趣，培养创新精神和责任感。
课程目标的设定旨在使学生在知识、技能和情感态度价值观方面取得全面发展，为后续学习打下坚实基础。
二、教学内容本课程依据课程目标，结合教材内容，组织以下教学大纲：1. 多人表决器基本原理- 介绍电路基本组成元素- 讲解逻辑门电路的工作原理- 分析多人表决器的逻辑功能2. 多人表决器电路设计- 学习使用逻辑门设计简单的表决器电路- 了解表决器电路在实际应用中的连接方式- 掌握使用电路图表示表决器电路3. 多人表决器电路搭建与调试- 学习使用实验器材进行电路搭建- 掌握电路调试方法，解决常见问题- 体验团队合作，完成电路搭建与调试4. 多人表决器应用案例分析- 分析现实生活中的表决器应用案例- 了解表决器在不同场景下的作用- 探讨表决器在科技发展中的重要性教学内容按照以上大纲进行安排和进度制定，注重系统性和科学性。
在教学过程中，将引用教材相关章节，如“逻辑门电路”、“组合逻辑电路”等，确保教学内容与课本紧密关联。
《三人表决器》1教案(1)
启发引导（15分钟）问题2：假如评委同意为“1”，不同意为“0”；选手晋级为“1”，淘汰为“0”，你能够写出对应真值表吗A B C Y00000010010001101000101111011111问题3：对应的逻辑表达式该怎么写呢Y = ABC + ABC + ABC化简得到两种结果：第一种：Y= AC + AB第二种：Y= AC ·AB同学们相互讨论，毫无头绪。
我给出提示：74LS00是什么芯片同学们查阅课本，得知74LS00是一款与非门的集成芯片。
得出结论：逻辑表达式化简成与非的形式。
问题4：对应的逻辑电路图又该怎么画呢通过四个问题，带领学生积极思考，自主探究化解本堂课的教学难点。
时间分配主要教学内容及步骤备注纸上谈兵（15分钟）要求学生根据逻辑电路图画出实际的电路图，完成较快的组派代表上台展示电路原理图。
时间分配主要教学内容及步骤备注课堂小结（10分钟）学生归纳总结：1、学生根据认识元件、电路搭接、电路功能、安全文明操作等级个方面做一个自评、小组互评。
2、评选出每一组的课堂金牌之星。
3、每组课堂金牌之星上台展示作品，并讲述制作的心得诀窍。
老师归纳总结：4、我对本堂课从三人表决器的设计方法和步骤以及电路搭接的方法和注意事项进行归纳总结。
布置作业：第一题（基本应用）：查阅芯片资料，使用74LS08和74LS32完成本次课的电路设计，并制作电路图。
第二题（拓展应用）：为中国好声音设计一款四人表决器，画出电路图。
第三题（课外自主学习）：抽选几个表现好的小组的课堂金牌之星上台展示作品巩固本堂课的知识点对学生进行分层教学板书设计教学效果评述：。
基于数字电子技术“三人表决器的设计”项目化教学设计
基于数字电子技术“三人表决器的设计”项目化教学设计【摘要】本文介绍了基于数字电子技术的“三人表决器”的项目化教学设计。
在分别介绍了项目背景、研究意义和研究目的。
在详细分析了需求分析、设计方案、实施步骤、实验演示和评估结果。
结论部分总结了项目效果、教学体会和展望未来。
通过这个项目，学生可以在实践中学习到数字电子技术的应用，培养团队合作能力和解决问题的能力。
项目实施后，教师和学生都取得了积极的效果，为未来类似项目的开展提供了宝贵经验。
整个项目设计符合现代教学理念，有助于培养学生的创新能力和实践能力，是一次成功的尝试。
【关键词】数字电子技术，三人表决器，项目化教学设计，引言，项目背景，研究意义，研究目的，需求分析，设计方案，实施步骤，实验演示，评估结果，项目效果，教学体会，展望未来。
1. 引言1.1 项目背景数字电子技术作为现代电子技术的重要分支，已经在各个领域得到了广泛的应用。
而在教育领域，数字电子技术也具有重要的作用，可以帮助学生理解抽象概念、培养解决问题的能力和创新思维。
基于数字电子技术的项目化教学设计也越来越受到教育工作者的重视。
三人表决器是一个简单而实用的电子设备，可以在多人投票表决时帮助记录每个人的选择，并进行统计。
这个项目化教学设计就是基于数字电子技术来制作一个三人表决器，让学生在实践中掌握数字电子技术的基本原理和应用。
1.2 研究意义数字电子技术在现代社会中扮演着重要角色，它已经深入到我们生活的各个领域。
在教育领域，数字电子技术的应用已经成为一种趋势，为提高教学质量和效率提供了新的可能性。
本项目基于数字电子技术的“三人表决器的设计”，旨在通过实践操作的方式帮助学生更好地理解数字电子技术的基本原理和应用。
此项目不仅可以提高学生对数字电子技术的理论认识，更可以培养学生的动手实践能力和团队合作意识。
通过设计和制作“三人表决器”，学生将在实践中了解数字电子技术在电路设计和逻辑运算中的应用，同时也能够提升他们的解决问题和创新能力。
