立磨液压系统的正确使用与维护本文结合立磨液压系统的液压原理，具体介绍了该类型的液压系统的安装、使用和维护1.0前言随着我国经济的快速飞升，高速公路、高速铁路等大型工程项目的不断上马，市场对高质量水泥的需求量不断增加，这给水泥制造厂家带来了巨大的商机，设备基本上是满负荷24小时连续运转，特殊是设备中的重要环节之一的磨机，由于其主要动力是由液压系统供应的，而液压系统相对较为娇贵，正确使用和维护，是保障其正常工作的前提。
笔者依据实际工作经验，在此就立磨液压系统的使用和维护浅加论述，仅供同行们借鉴和参考。
2.0液压系统的原理以及组成2.1液压原理图2.2液压系统的组成：1）油位油温计 2）吸油滤油器 3）空气滤清器 4）电动机 5）液压泵 6）高压滤油器 7）溢流阀 8手动换向阀9）截止阀(板式) 10）液控单向阀11）压力表12）压力表开关13）安全阀14）截止阀（管式）15）主拉油缸16）修理油缸17）蓄能器18）双向平衡阀2.3工作原理：通过电机带动液压油泵，将电能转换成液压能，通过换向阀等掌握元件驱动执行机构——液压缸转换成机械能驱动负载，在蓄能器的保压下，为立磨磨辊供应较为长久的驱动力。
3.0液压系统主要液压元件的作用和功能：3.1油位油温计：通过它可以精确的了解系统油箱内液面的高度，便于随时加油，防止油泵吸空。
温度计可以近似了解油箱内油液的温度。
3.2吸油滤油器：油泵通过它吸取油箱内的油液，可以将油液中较大的颗粒物滤掉，保护油泵，和整个液压系统不受污染。
3.3空气滤清器：向油箱内加油的装置，通过它加油可以将油液中的较大的颗粒物滤掉，防止污染系统油液。
同时是系统工作时油箱与大气的联通口。
3.4液压泵：系统的动力元件，吸进油液，排出高压油液。
将电能转化为液压能的元件。
本类型的系统一般均采用高压齿轮泵。
3.5高压滤油器：油泵通过它将清洁度标准很高的油液泵人各掌握元件和系统的执行元件。
保证系统的清洁度，延长系统各掌握元件和执行元件的使用寿命。
立磨液压系统使用手册解读模板
立磨液压系统使用手册解读12020年4月19日立式磨机加压液压系统使用说明书北京中冶迈克液压有限责任公司12月22日用户手册前言本手册是用来让用户熟悉立磨液压系统并正确的使用该系统。
如从事以下作业的人员：现场电气操作人员，液压站维护人员及现场调试人员需仔细阅读。
对于使用本设备的人员，在其运行相关作业前，该液压系统的用户必须告知其本手册的内容，特别是安全说明。
包括有关本元件/液压22020年4月19日系统安全、正确和经济运行的重要信息。
仔细阅读这些内容将有助于避免危险的发生。
降低维修成本并缩短检修所造成的停工期。
提高元件液压系统的可靠性并延长其使用寿命。
说明LMJ-11Y型液压站是为实现液压弹簧作用的机械提供稳定、可靠的压力。
该系统采用间歇工作制。
LMJ-11Y型液压系统由三部分组成：加压液压站、润滑液压站和锁风液压站一立磨加压液压站1．1主要技术参数系统额定压力：15MPA额定流量：67L/min电机功率：22WK/1460rpm/380V/60Hz电磁铁电压：AC220V介质清洁度：NAS 9级适用介质：抗磨液压油VG4632020年4月19日1．2工作原理LMJ-11Y型立磨加压液压站有油箱、高压油泵装置、油路控制块、蓄能器装置、过滤器、仪表装置、管道、阀门等组成。
本LMJ-11Y型立磨加压液压站工作时，油液由高压泵(13.1从油箱(6.1吸出，经高压油滤器(17.1过滤，当压力超过15MPA时压力有起保护作用的15MPA的溢流阀（22.1）泄掉。
1.过滤时：电机启动所有电磁阀不通电，油经高压过滤器（17.1）换向阀（21.1）和9.1处的单向阀回油箱，起到循环过滤作用。
（高压滤芯是一次性不可清洗，应定期更换新的滤芯）2.抬辊时：Y1（21.1）通电（P通B），油经节流阀23.1单向阀24.1和截止阀35.2去无杆腔，（活塞杆伸出）Y6（26.1）通电关闭充液阀，同时Y4（29.1）通电使液控单向阀打开，有杆腔的油经液控单向阀（30,1）回油箱。
立磨系统操作规程

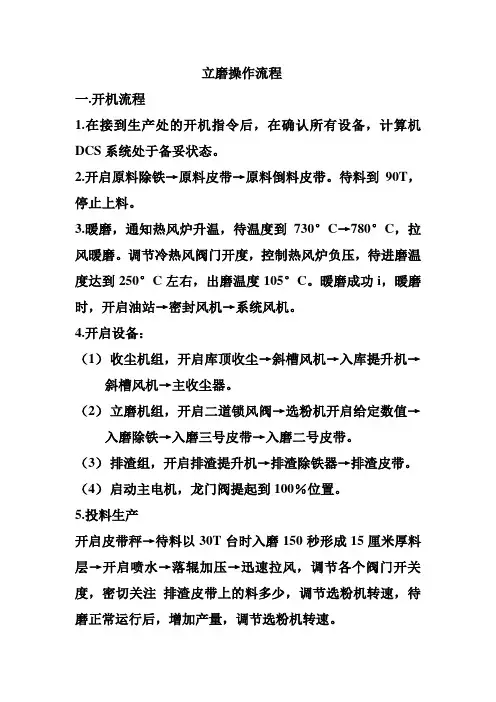

立磨操作流程一.开机流程1.在接到生产处的开机指令后，在确认所有设备，计算机DCS系统处于备妥状态。
2.开启原料除铁→原料皮带→原料倒料皮带。
待料到90T，停止上料。
3.暖磨，通知热风炉升温，待温度到730°C→780°C，拉风暖磨。
调节冷热风阀门开度，控制热风炉负压，待进磨温度达到250°C左右，出磨温度105°C。
暖磨成功i，暖磨时，开启油站→密封风机→系统风机。
4.开启设备：（1）收尘机组，开启库顶收尘→斜槽风机→入库提升机→斜槽风机→主收尘器。
（2）立磨机组，开启二道锁风阀→选粉机开启给定数值→入磨除铁→入磨三号皮带→入磨二号皮带。
（3）排渣组，开启排渣提升机→排渣除铁器→排渣皮带。
（4）启动主电机，龙门阀提起到100％位置。
5.投料生产开启皮带秤→待料以30T台时入磨150秒形成15厘米厚料层→开启喷水→落辊加压→迅速拉风，调节各个阀门开关度，密切关注排渣皮带上的料多少，调节选粉机转速，待磨正常运行后，增加产量，调节选粉机转速。
二.关机流程1.在接到生产处的停机命令后。
2.通知热风炉压火→降温。
3.停水，通知现场工人，关水阀，止料。
4.待入磨皮带没有料时→停二号皮带和除铁器→停三号皮带和除铁器→减压，降风，降选粉机，保持比例与稳定，待振动后抬辊至高限位。
5.待回渣皮带没有料后→关回渣皮带及除铁器→回渣提升机。
6.关闭二道锁风阀→关系统风机→关闭选粉机→关闭主电机。
7.待入库提升机电流降至最低时→停主收尘器→斜槽风机→入仓提升机→库顶斜槽风机→库顶收尘风机→库顶收尘器。
立磨说明书
3.2.2磨辊
本磨机配备四个磨辊，互成90°角排列，通过胀套安装在摇臂上。磨辊由辊轴、轮毂、辊套、压圈、轴承及密封部件等组成。
轮毂通过双列圆柱滚子和双列圆锥滚子轴承安装在辊轴上，轴承采用稀油润滑、具有独立的油泵供油和回油系统，并可保证磨辊内润滑油的最低油位。辊套通过压圈固定于轮毂上，它由耐磨材料整体铸造，也可在表面堆焊耐磨合金。
1.11具有很高的运转率。
1.12单位能耗低。
1.13采用组合选份工艺过程，直接打碎已粉碎颗粒的团块，粉磨效率高。
1.14调节方便。
2、技术参数
2.1主要技术参数：
磨机名称 VRMR306.4立式原料磨
生产能力 190-220t/h
入磨物料粒度 <70mm（90以上）
转速 995r/min
电压 10KV
2.5主减速机
型号 MLX200F
输入轴转速 885r/min
速出轴转速 30.8r/min
减速比 32.24
2.6 主减速机稀油站
型号 GDR-L40x4/500
高压公称流量 4X40L/min
高压压力 21Mpa
3.2.10喷水装置
本磨机的喷水系统设有一个进水管，麽内设有环形水管并配有出水口，其对于稳定料层、减少震动起着十分重要的作用。
3.2.11润滑装置
本磨机的选粉机、摇臂装置采用集成干油润滑系统、主减速机、磨辊采用稀油润滑系统润滑。
4.磨机的安装
现场到货的所有部件必须根据不同情况妥善保管。机加工部件如减速机、运转部件与轴承配合件的必须保存在专用仓库内。
天津院立磨使用说明书
• 管道酸洗 • 在管道安装之后，再一次对照原理图、布置图检 查管道的正确走向，然后拆下管子，并把管子浸 入到酸洗槽中，保持足够的时间。当管子完全清 理至近金属本色时，把管子取出放入中和槽中， 浸泡一段时间后用净水冲洗，最后用压缩空气吹 干。吹干后必需马上注满液压油或浸泡在液压油 中，防止二次生锈。 • 酸洗介质配比（仅供参考）： – 盐酸10~15%浓度，50~60℃； – 硫酸15~18%浓度，45~50℃； – 磷酸浓度大约10%，45~50℃。 • 酸洗液可由下列物质中和： • a) 磷酸钠碱；b) 氨水/来硝酸盐溶液； • c) 苏打溶液；d) 石灰水。
• 1.工作状态叙述
• 2.电磁阀工作顺序 • 3.电磁阀解析
五 设备维护与故障处理
• 1.液压系统管道安装和冲洗指导
• 2.液压系统调试
前言
• 本培训计划的目的是让用户熟悉立磨液压系统并 正确的使用该系统。现场操作人员，液压站维护 人员及现场调试人员需仔细阅读。 • 对于使用本设备的人员，在其进行相关作业前， 该液压系统的用户必须告知其本手册的内容。其 中包括有关元件和液压系统的安全、正确和经济 运行的重要信息。仔细阅读这些内容将有助于避 免危险的发生，降低维修成本并缩短检修所造成 的停工期，提高元件和液压系统的可靠性并延长 使用寿命。
• 来自周围环境的污染物（在灌装或泄漏时进入的 碎肖、密封材料、尘土和空气中的水汽），运行 过程中形成的污染物（液压油本身老化而形成的 物质，以及机件磨损掉下的金属粉末和铁锈）等 都会影响液压油的质量，因而对液压油进行经常 性检查是必要的。如果污染物和油的老化超过一 定的限值就必须更换，换油太迟会增大系统发生 故障的可能性。 • 液压油首次使用更换周期为六至八个月，以后正 常周期为一年，具体时间根据现场情况而定。
高压辊式立磨的液压系统简介
高压辊式立磨的液压系统简介
立式磨机是广泛使用的粉磨设备，具有能耗低、效率高、铁损少等优点。
其基本工作原理是通过磨辊与磨盘间的高压与相对运动将颗粒物料研磨成粉末。
液压系统是立磨的重要组成部分，磨辊对物料的研磨压力主要由液压系统提供。
本文主要介绍高压辊式立磨的液压加压系统。
高压辊式立磨，磨辊对物料的研磨压力一般为135t，其中由磨辊自重产生压力45t。
液压系统原理如图１所示。
图1 立磨结构图
在立式磨机开机阶段，为防止磨辊与磨盘直接摩擦，通过液压系统将磨辊抬起一定高度，待磨盘上料层稳定后再将磨辊降落并保持稳压状态。
考虑到磨辊自重的直接作用可能会引起磨辊下降速度失稳，在回路中液压缸两腔都连接了节流阀，通过调节节流口大小可以控制磨辊的运动速度。
在立式磨机的正常工作过程中，液压缸的活塞杆始终向下拉着磨辊，保证一定的研磨压力，当磨辊与磨盘间料层厚度不均匀时，磨辊会随着料层的厚度变化上下波动，波动幅值由限位开关检测，当波动幅度超过限位值时，即发出电信号停机，在正常的波动范围内，是利用蓄能器与液压缸的缓冲作用保证压力的基本恒定。
本文转自立式磨机专题网站：/，欢迎您登录本网站对立式磨机做进一步了解。
立磨液压系统使用手册解读
立磨液压系统使用手册解读————————————————————————————————作者: ————————————————————————————————日期:立式磨机加压液压系统使用说明书北京中冶迈克液压有限责任公司２010年１2月22日用户手册前言本手册是用来让用户熟悉立磨液压系统并正确的使用该系统。
如从事以下作业的人员：现场电气操作人员，液压站维护人员及现场调试人员需仔细阅读。
对于使用本设备的人员，在其运行相关作业前，该液压系统的用户必须告知其本手册的内容,特别是安全说明。
包括有关本元件/液压系统安全、正确和经济运行的重要信息。
仔细阅读这些内容将有助于避免危险的发生。
降低维修成本并缩短检修所造成的停工期。
提高元件液压系统的可靠性并延长其使用寿命。
说明LMJ－11Ｙ型液压站是为实现液压弹簧作用的机械提供稳定、可靠的压力。
该系统采用间歇工作制。
LＭJ-11Y型液压系统由三部分组成:加压液压站、润滑液压站和锁风液压站一立磨加压液压站1．1主要技术参数系统额定压力:15MＰA额定流量:67L/min电机功率:22WK/1460rｐm/3８0V/6０Hz电磁铁电压:ＡC2２0V介质清洁度：NＡS 9级适用介质：抗磨液压油VG４６1．2工作原理LMJ－11Y型立磨加压液压站有油箱、高压油泵装置、油路控制块、蓄能器装置、过滤器、仪表装置、管道、阀门等组成。
本LMJ-11Ｙ型立磨加压液压站工作时，油液由高压泵(13．1从油箱(6．１吸出,经高压油滤器(17．1过滤，当压力超过15ＭPA时压力有起保护作用的1５MPＡ的溢流阀（22.1)泄掉。
1.过滤时：电机启动所有电磁阀不通电,油经高压过滤器(17.1）换向阀(21.1)和９.1处的单向阀回油箱，起到循环过滤作用。
（高压滤芯是一次性不可清洗，应定期更换新的滤芯）2．抬辊时:Y1(21.1)通电(P通Ｂ)，油经节流阀２3.１单向阀２４.1和截止阀３5.2去无杆腔，（活塞杆伸出）Y6（26．1)通电关闭充液阀,同时Y4（2９.1)通电使液控单向阀打开，有杆腔的油经液控单向阀(30,1)回油箱。
TRM3641(2020)_立磨
（7）在恢复运行时，在启动机器前应检查截止阀是否打开，注意不应有松动的 螺钉、堵及连接面。
CKJS08-A
液压系统使用说明书
北京中冶迈克液压有限责任公司 第九页
(七) 检查和修理方法
故障 范围
原因
修理方法
1. 泵 的 吸 入 管 和 滤 油 器 中 有 杂 质。
检查并用高质量清洗油和清油清洗。
泵
2.泵的吸入管线或接头漏汽。
声 音 听声音检查用分贝仪测量 四个月
温 度 把温度计装在泵体上
一年
4.泵
压 力 用压力表测量
二个月
保养标准
修理（更换）标准
备注
螺丝连接处无松动 上紧
油量应在规定范围 内
每隔 180 天更换一次
在 9-10 级 内 NAS1638
同上
产生噪音说明联轴 器破损 正常值为 96 分贝 80
最高温度 70 度
更换针阀并清除油污更换液压油。
从管路中排出空气，检查空气可能进入的 部位。
1.部件连接螺栓松动。
上紧螺栓。
其 2.管支撑固定件松动。
它
3.冲击压力引起管系共鸣。
检查并上紧。 检查阀的特性，管径、接头等。
CKJS08-A
液压系统使用说明书
北京中冶迈克液压有限责任公司 第十页
检查和修理方法
故障 范围
原因
磨损严重时更换
超标更换 若温度急剧上升检查其 它部件
在短期内磨损检查
液压油污染过滤器 阻
维持压力不变
漏 油 直观检查或触摸检查
二个月
更换密封件
一定注意泵密封
空气进入 在输出管涂抹油脂
二个月
CKJS08-A
