燃油气熔盐炉型号规格参数表
WNS系列燃油(气)蒸汽锅炉技术参数
燃油（气）蒸汽锅炉作者：佚名日期：2013年04月08日来源：本站原创浏览：35 次WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。
采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。
锅炉装有活动的前后烟箱盖，使锅炉检修方便。
锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。
该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。
本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。
现场接通气源、电源、水管路即可试车。
大大缩短了安装周期，且可保证产品质量。
2 设计性能先进。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。
具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。
锅炉的工作过程：燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃尽室内，在燃尽室后部上侧进入对流受热面，经由前烟箱体上部进入第二对流受热面从后烟箱后部离开锅炉到囱排入大气。
若因调风不适当产生烟尘可分别沉降在前、后烟箱体、燃尽室内，打开检查门可全部清理。
工质通过受热产生饱和蒸汽由主汽阀输出至运行系统。
WNS系列燃油（气）蒸汽锅炉技术参数。
燃油燃气常压热水锅炉及其附属系统设备技术规格说明书
燃油/燃气热水锅炉及其附属系统设备第一节总则1.1 说明本章说明有关燃油/燃气两用热水锅炉及有关之附属设备的供应、安装及调试所需的各项技术要求（包括但不限于）。
A.消声设备及其配件B.相应的自动控制系统C.锅炉排烟系统D.锅炉排污降温扩容器E.锅炉的燃气/燃油供应系统1.2 一般要求A. 有关设备，无论在运送、储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。
B. 提供所有为安全运送和妥善安装有关设备所需的配备和附件。
C. 须按设备表所示要求，提供数量和功能相符的设备。
D. 热水锅炉的供应及安装须符合当地消防部门、质量技术监督局、燃气公司及其它政府部门所定的各项要求。
本承包单位须负责申请及提供所有有关政府部门对本锅炉设备或本锅炉系统安装的批准文件。
E. 锅炉的工作压力为常压，但设备需要进行压力为600kPa的水压试验。
F.锅炉及其附属设备所有组件不可含有任何石棉或石棉产品。
G.热水锅炉的气体泄漏警报应交予当地燃气公司负责，而本承包单位须负统筹及与燃气公司协调。
1.3 质量保证A.有关热水锅炉除须按照由美国机械工程师协会(ASME)所制定及获美国保险业研究所(UL)认同的锅炉及压力容器规范或BSEN12953-1所制定的相关认可标准进行设计、制造和承压试验外,仍须按照但不限于以下所列的中国所制定的标准和规范进行设计、制造、安装和承压试验。
『热水锅炉安全技术监察规程』『工业锅炉通用技术条件 – JB/T10094-2002』『锅炉受压组件焊接技术条件 – JB/T1613-93』『锅炉水压试验标准 – JB/T1612-94』『锅炉大气污染物排放标准 – GB13271-2001』『工业锅炉安装工程施工及验收规范 – GB50273-1998』『小型和常压热水锅炉安全监察规定』『常压热水锅炉通用技术条件– JB/T7985』B.热水锅炉的生产商必须具有生产及安装同类型及功能相约设备的经验，其所生产安装的设备必须为常规定型产品并具有五年以上成功运行的记录。
1吨2吨4吨燃油锅炉型号参数价格
燃油锅炉可以以柴油，重油以及其它环保油为燃料，满足用户工业生产和供暖的需求。
燃油锅炉耗油量及型号：1吨燃油锅炉： WNS1-1.0-Y 1*65=60kg/h参数：额定蒸发量1t/h 设计压力1.0兆帕额定蒸汽温度184°C2吨燃油锅炉： WNS2-1.25-Y 2*65=130kg/h参数：额定蒸发量2t/h 设计压力1.25兆帕额定蒸汽温度194°C4吨燃油锅炉：WNS4-1.25-Y 4*65=260kg/h参数：额定蒸发量4t/h 设计压力1.25兆帕额定蒸汽温度194°C燃油锅炉价格包含锅炉主机和全套的配套辅机的价格，如果您是更换同型号的锅炉，可以继续使用之前的辅机，选配个别辅机，降低锅炉投入费用。
出口也门两台燃油锅炉运行现场燃油锅炉：安全，智能，环保，高效原装进口燃烧器，国际先进燃烧技术，运行稳定，故障率为零一、燃油锅炉特点1、锅壳式三回程烟火管锅炉结构，安全可靠；2、湿背式结构，避免了高温烟气对烟箱的直接冲刷，前烟箱门与锅炉本体通过铰链联接，烟箱门可以轻松打开便于维护;3、本锅炉烟气流程为锅壳式三回程，燃料油（天然气）经燃烧器（雾化）喷入内胆燃烧后，烟气经回燃室进入左右下部烟管，向前至前烟箱，折入上部烟管，从前向后流入后烟箱、节能器、冷凝器，通过烟囱排入大气。
燃烧热负荷低，有害物质 NOx 排放量少，环保高效、安全；二、燃油锅炉选型1、选用燃料2、每小时使用蒸汽量3、蒸汽温度和压力，饱和蒸汽还是过热蒸汽4、辅机配置62年生产经验，600多台生产设备，5000余吨生产能力，30000多平生产基地拥有专业的技术和服务团队,制度体系完善，服务质量佳,品质为本，诚信天下远大锅炉历史：56年建厂，我国第一批锅炉生产企业56年至今，62年历史，荣获多个行业内奖项，并被授予重合同，守信用荣誉称号远大燃油锅炉涉及领域：石油化工，食品，造纸，印染，纺织生产；酒店，医院，学校，住宅，厂房供暖。
熔盐炉技术条件20111209
熔盐炉设备技术参数一、项目概况1.承建单位：山东华鲁恒升化工集团有限公司2.项目名称： 5万吨/年三聚氰胺项目3. 设备名称：熔盐加热炉4. 设备位号：5. 设备数量：2套6. 安装方式：室外二、熔盐加热炉设计条件1.燃料条件燃料采用烟煤，成分组成如下（应用基%）：●全水分：＜9.5%；●挥发份：≥28%；●硫分：＜2%●烟煤低位发热值：≥5500kcal/kg2.熔盐炉技术数据(单台套)●载体名称熔盐●载体成份NaNO2：40%; KNO3：53%; NaNO3：7%●载体流量650-700m3/h●熔盐炉额定热负荷1300×104Kcal/h●熔盐炉最大热负荷额定热负荷的110%●工作/设计压力 1.0/1.3MPa●允许压降0.25MPa●进口温度400~410℃●出口温度430~440℃●容重1780Kg/m3.3. 电源需方提供电源为380V/50ZH/3H。
4. 气象条件年平均气温12.9℃最热月在7月份平均温度27.15℃最冷月在1月份平均温度-2.6℃年平均相对湿度64%平均大气压101.44KPa年平均风速 2.9m/s最大风速36.1m/s(1965.8.10)设计风载主导风向（LN.S.W.E）SSW5.脱盐水温度：~95℃；压力：1.0MPa（G）纯度：Cl-：≤5ppm；总硬度：≤10微克当量/升；溶解氧：≤30微克/升；PH值：8.8~9.3。
6.蒸汽废热锅炉副产蒸汽参数为：压力：1.57 MPa（饱和）7. 进入烟气脱硫系统烟气指标如下：SO2含量：<3000mg/m3；烟尘含量：<100mg/Nm3；烟气温度：110-150度；进脱硫塔压力：0.08KPa三、供货范围1.供货范围包括熔盐加热炉、热管式余热锅炉（包括安全附件），水预热器、热管式空气预热器、引、送风机、静电除尘设备及配套电气（需方自理）、仪表控制系统；烟道防爆门、燃烧设备及附件、联合上煤装置、排灰装置（重型联合渣机）、所有管口带配对法兰、垫片、紧固件、保温器加热器等2. 仪表控制系统仪表控制系统包含以下（不少于）控制、显示、报警联锁参数：1）控制参数●熔盐炉出口盐温通过鼓、引风机变频调速和炉排速度的协调作用使熔盐炉出口温度稳定。
熔盐炉烘炉方案
云南文山铝业有限公司RYL-1000M型熔盐炉烘炉工程烘炉方案编制：崔拴紧审核：王海军批准：陈战卡郑州华电烘炉技术服务有限公司2011年11月16日目录1.概述2.炉衬材料结构3.烘炉目的4.烘炉具备的条件5.拟定烘炉制度6.烘炉技术措施7.烘炉质量保证体系及措施8.烘炉安全保证体系及措施9.文明施工、标准化管理措施10.烘炉施工组织及网络图11.其他事项12.设备安装示意图13.烘炉升温曲线图1.概述云南文山铝业有限公司安装三杰实业生产的RYL-1000M型熔盐炉12台，采用排式链条炉，以煤为燃料。
窑炉炉顶呈前高后低形式，形成前拱与后拱，由前拱给燃料、后拱排渣的工作方式。
炉体为立式圆筒三层炉管加顶盘管、四回程烟道结构；内、中、外三层炉管支承在炉底支架上。
燃烧产生的高温烟气由下而上与炉管内侧、顶炉管辐射换热后，再从内层炉管顶部由上而下进入内、中、外三层炉管之间构成第一、二对流换热区，经对流换热后，从外层炉管下部进入外层炉管与壳体之间所构成的第三对流换热区，由下而上对流换热后，由壳体上部排烟口排出。
排面工作温度700℃左右，燃烧室工作温度600-1100℃，溶盐最高温度450℃。
依据现场实际情况，结合我公司的烘炉施工经验和三杰实业提供的烘炉升温曲线，特提供以下用热烟气烘炉机中低烘炉的实施方案。
熔盐炉燃烧室空间约为22立方。
2.炉衬材料结构炉衬材料结构实际具体分布如下：熔盐炉侧墙衬里465mm。
其中高强耐火浇注料400mm；保温砖45mm；保温棉20mm；熔盐炉炉顶衬里465mm。
其中高强耐火浇注料400mm；保温砖45mm；保温棉20mm；熔盐炉炉膛采用耐高温混凝土浇筑完成，炉拱采用大块预制、现场拼装、局部浇注的方式，炉外壁采用多层复合优质保温材料。
3.烘炉目的根据熔盐炉的主体结构、衬里材料施工加水情况和施工环境条件，施工结束后应严格根据材料的特性进行烘干，若烘干不能按程序进行或缩短烘干时间，必然会使材料内部蒸汽胀力过大，造成材料结构的剥落或材料内部结构的损伤，影响熔盐炉的使用寿命。

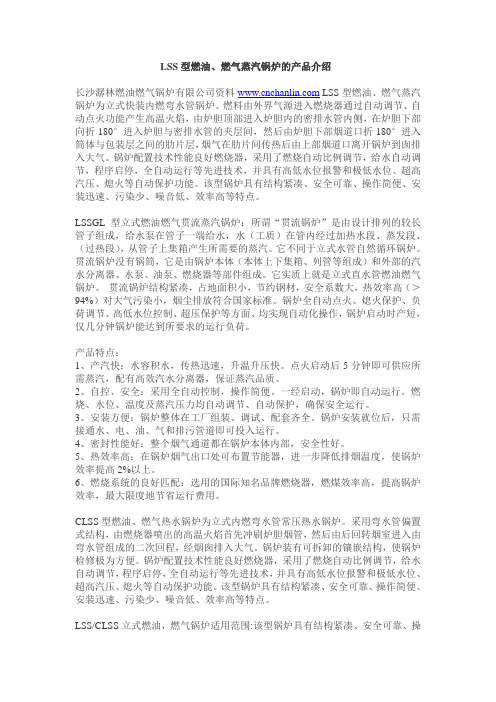

LSS型燃油、燃气蒸汽锅炉的产品介绍
LSS型燃油、燃气蒸汽锅炉的产品介绍长沙潺林燃油燃气锅炉有限公司资料 LSS型燃油、燃气蒸汽锅炉为立式快装内燃弯水管锅炉。
燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆顶部进入炉胆内的密排水管内侧，在炉胆下部向折180°进入炉胆与密排水管的夹层间，然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层，烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。
锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。
该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
LSSGL型立式燃油燃气贯流蒸汽锅炉：所谓“贯流锅炉”是由设计排列的较长管子组成，给水泵在管子一端给水，水（工质）在管内经过加热水段、蒸发段、（过热段），从管子上集箱产生所需要的蒸汽。
它不同于立式水管自然循环锅炉。
贯流锅炉没有锅筒，它是由锅炉本体（本体上下集箱、列管等组成）和外部的汽水分离器、水泵、油泵、燃烧器等部件组成。
它实质上就是立式直水管燃油燃气锅炉。
贯流锅炉结构紧凑，占地面积小，节约钢材，安全系数大，热效率高（＞94%）对大气污染小，烟尘排放符合国家标准。
锅炉全自动点火、熄火保护、负荷调节、高低水位控制、超压保护等方面、均实现自动化操作，锅炉启动时产短，仅几分钟锅炉能达到所要求的运行负荷。
产品特点：1、产汽快：水容积水，传热迅速，升温升压快。
点火启动后5分钟即可供应所需蒸汽，配有高效汽水分离器，保证蒸汽品质。
2、自控、安全：采用全自动控制，操作简便。
一经启动，锅炉即自动运行。
燃烧、水位、温度及蒸汽压力均自动调节、自动保护，确保安全运行。
3、安装方便：锅炉整体在工厂组装、调试、配套齐全。
锅炉安装就位后，只需接通水、电、油、气和排污管道即可投入运行。
4、密封性能好：整个烟气通道都在锅炉本体内部，安全性好。
30吨燃油蒸汽{锅炉}参数
30吨燃油蒸汽{锅炉}参数1、锅炉结构和技术参数该锅炉采用水管式结构，主要技术参数如下:（1）蒸发额定容量：30吨/小时（2）额定工作压力：1.0~1.6MPa（3）额定蒸汽温度：184~204℃（4）炉膛燃烧介质：柴油或轻质燃油（5）热效率：不小于88%（6）外形尺寸：7m x 2.8m x 3.4m（7）总重量：约18吨2、燃烧系统燃烧系统是锅炉中最重要的部分，其效率和性能取决于燃烧系统的设计参数。
该锅炉采用“燃渣旋风式锅炉”燃烧系统，主要特点如下：（1）燃油喷嘴：采用意大利进口燃油喷嘴，喷油粒子细，喷雾均匀，可以更好地保证燃料的充分燃烧。
（2）燃烧室：采用内置旋风板的燃烧室，使燃烧气流更为稳定，提高热效率。
（3）空气预热器：空气进入燃烧室前先经过空气预热器加热，可以减少供热费用和减少烟气排放。
（4）排烟管：排烟管采用多段式结构，以避免传统锅炉中常见的温度不均匀现象。
3、主要控制系统该锅炉配备了先进的控制系统，主要包括以下几个部分：（1）自动点火系统：通过预定时间启动点火机，控制燃烧器的开关，保证锅炉的正常启动。
（2）燃烧调节系统：根据锅炉运行需求，自动调节燃油和空气的混合比例，控制炉膛温度和工作压力。
（3）温度控制系统：配有高精度的温度控制器，实时监控锅炉的出口温度和燃烧室温度，保证锅炉的安全和稳定。
（4）安全保护系统：锅炉配备了多重保护系统，包括水位控制器、压力控制器、燃烧室压力和温度保护器等，确保锅炉的安全性能。
30吨燃油蒸汽锅炉是一种高效、稳定、安全、环保的锅炉设备，其参数和设计决定了其性能和效率，应用广泛于工业和商业领域。
4、性能特点（1）高效能：燃油蒸汽锅炉对燃料的利用效率高，热损失小，能够保证高效的蒸汽产生。
（2）稳定性好：该锅炉采用多重保护系统和高精度温度控制器，可以确保锅炉的安全和稳定运行。
（3）环保性好：该锅炉燃烧完燃料后排放废气净化，处理后的排放符合环保要求，对环境污染小。
熔盐炉窑炉设备类型分类
熔盐炉窑炉设备类型分类熔盐炉窑炉设备，是一种将金属或其它材料加热至它们能熔化的温度的设备。
它的独特之处在于使用熔盐作为热传输媒介，为它的热处理和冶炼过程提供独特的条件。
熔盐炉窑炉设备是一项非常古老的技术，已经有约五千年的历史，但在现代工业生产中仍然有广泛的应用。
它们广泛用于制造钢铁、合金、化学品、陶瓷、玻璃及其他材料，而且在面临极端高温和低温环境下的操作中，比一般热处理和冶炼设备表现出更好的性能。
熔盐炉窑炉设备类型熔盐炉窑炉设备是一个较为复杂的设备，它的类型分类很多。
根据其制造工艺、工业应用、加热方式和熔盐类型等多个因素，熔盐炉窑炉设备可以大致分为以下四大类：1. 盐浴熔炼炉盐浴熔炼炉的名字已经很清楚地表明了其熔盐类型。
它是一种将金属或其它材料加热至其熔化点的设备，使用盐水作为熔盐。
盐浴熔炼炉可以是水平或垂直的炉子，它们可以是电力加热或气体加热的方式，也可以使用煤、油或其它。
盐浴熔炼炉广泛用于生产优质的钢铁和铜、铅、锌、铝及其它有色金属等材料，也在许多化学工业应用中得到广泛的应用，比如溶剂回收，离子交换，工业炼油过程等等。
2. 熔盐浴炉熔盐浴炉是一种将金属或其它材料沉浸在熔融盐中加热的设备。
熔盐浴炉通常采用水平排列，使用动力供暖，可以采用煤气、燃油等不同的方式进行加热，也可以使用电加热器，是所有熔盐炉中最常见的一种。
它由熔盐槽、保温层和隔离罩组成，可用于高温化学反应、高温电化学制程过程中的物质融解和萃取等多种应用。
3. 熔盐清洗炉熔盐清洗炉是一种将金属或其它材料浸泡在熔融盐中清洗的设备。
它采用熔盐在高温下形成惰性气氛的特性，可清洗去金属的表面氧化皮、锈蚀和化学树脂等杂质，达到优质的表面处理效果。
熔盐清洗炉主要由焙烧炉、盐池和加热器等组成，同时也可以进行化学加工和溶剂回收等化学反应，具有非常广泛的应用。
4. 熔盐固化炉熔盐固化炉是一种采用熔盐床的热处理设备。
熔盐床是一个熔盐浴，将金属零件放置在其中，然后将其加热至高温，从而使熔盐固化在金属表面形成一种防护层。
匠奥燃油燃气常压热水锅炉说明书2020
匠奥牌燃油燃气常压热水锅炉使用说明书石家庄法尔伦科技有限公司匠奥燃油燃气常压热水锅炉产品说明一、产品名称：全自动燃油燃气常压热水锅炉二、锅炉型号：CLHS0.35-95/70-YQ*CLHS含义：常压立式火管室燃*0.35含义：额定热功率MW*95/70含义：额定出/进水温度℃*YQ含义：燃料：油、气三、适用燃料：油、气四、主要用途：可为宾馆、学校、浴池和其他企事业单位提供采暖、生活热水。
五、锅炉简介：本型全自动燃油燃气热水匠奥锅炉，为燃烧器下置式烟火管锅炉。
燃料气、油经燃烧器喷出和雾化后在立式平直炉胆内微正压燃烧，高温烟气沿炉胆向上冲刷烟管受热面，对流换热后到上部烟箱，经烟囱排入大气。
本锅炉配备有优质燃烧器，全自动程序控制，自动化程度高，可使锅炉达到理想的燃烧效果。
本炉型由计算机全程模拟控制设计，受热面及烟气的流动都得到了优化设计，其结构更紧凑，安装维修更方便。
采用高级离心玻璃棉多层保温，热损失少；优质彩色钢板包装，外型美观。
六、结构特点：1、锅炉烟管内置有扰流片，强化了传热，从而减少了对流受热面积，降低了锅炉成本。
2、本锅炉采用新型玻璃棉作为保温材料，其保温性能好，重量轻。
3、全程无压运行，安全可靠。
4、本系列锅炉经各种炉型设计、论证及技术指标比较后，结构更加合理，性能更加卓越。
七、产品具有以下主要性能特点;1、时间设置功能，使锅炉在设定的时间内启停。
2、过热保护：锅炉内水温超高时，自动禁止燃烧器工作并报警。
3、二次过热保护：锅炉外壳温度超过105℃时，自动切断二次回路，正常后自动复位。
4、高精度水位实时监控：使锅炉在各功能工作状态都能保持正常水位。
5、用户可根据负荷的需要设定锅炉的供水温度从而降低运行费用。
6、进/出水温度显示功能更加方便的掌握锅炉及系统的运行状况。
八、主要优点：1、体积小，重量轻，智能提示，操作简单。
2、温水炉内部经特种涂料处理，环保无污染，本体不易腐蚀。
3、具有采暖型、热水型和兼用型，可满足多种用户的需求。
CLHS系列燃油燃气锅炉主要技术参数
适用燃料 柴油 Kg/h
柴油，重油，天然气，液化石油气，城市煤气 35 69 104 137 204 272 407 543 679
天然气 燃料消
耗量 液化石 Nm3/h 油气 城市煤 气
燃油 设备总电
功率 燃气 KW
大件运输 A mm 尺寸 B Mm C Mm
大件运输重量 t
1.0 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25
额定蒸汽温度 ℃
151 170 170 170 170 170 170 170 170 170 183 183 183 183 183 183 183 183
给水温度
℃
实际热效率 % 燃烧方式
183 194 194 194 194 194 194 194 194 20 20 20 20 20 20 20 20 20 88 89 89 90 91 91 91 91 91
12.0 17.5 21 13.0 19.5 24.5 14.5 23.0 28.5 12.0 17.5 21 13.0 19.5 24.5 14.5 23.0 28.5 4700 5320 6330 2600 29210 3250 3150 3285 3390 13 16.5 19.5
28.5 32 36 28.5 32 36 7720 3600 3400 21
42.5
14
89.3 3.76 3.76 3.76 3.76 3.76 3.76 2970 1640 2020 4.5
83.8
27.5
176 2.5 2.9 3.6 2.2 2.6 3.3 3460 2150 2220 6
126.3
41.4
