压力表的常见故障及其主要原因正式版

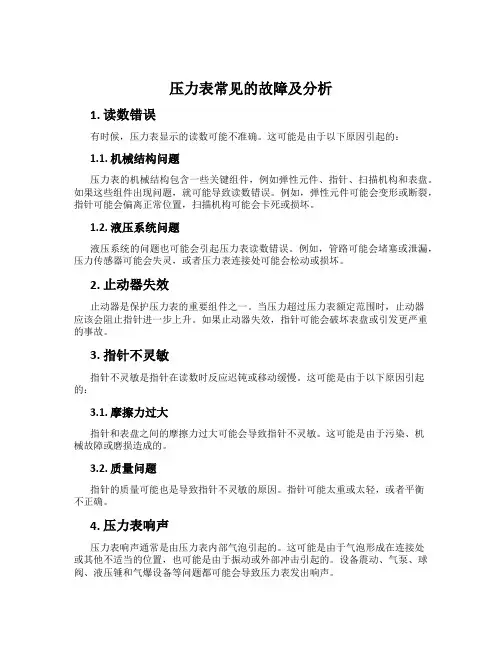

压力表常见的故障及分析
压力表常见的故障及分析1. 读数错误有时候，压力表显示的读数可能不准确。
这可能是由于以下原因引起的：1.1. 机械结构问题压力表的机械结构包含一些关键组件，例如弹性元件、指针、扫描机构和表盘。
如果这些组件出现问题，就可能导致读数错误。
例如，弹性元件可能会变形或断裂，指针可能会偏离正常位置，扫描机构可能会卡死或损坏。
1.2. 液压系统问题液压系统的问题也可能会引起压力表读数错误。
例如，管路可能会堵塞或泄漏，压力传感器可能会失灵，或者压力表连接处可能会松动或损坏。
2. 止动器失效止动器是保护压力表的重要组件之一。
当压力超过压力表额定范围时，止动器应该会阻止指针进一步上升。
如果止动器失效，指针可能会破坏表盘或引发更严重的事故。
3. 指针不灵敏指针不灵敏是指针在读数时反应迟钝或移动缓慢。
这可能是由于以下原因引起的：3.1. 摩擦力过大指针和表盘之间的摩擦力过大可能会导致指针不灵敏。
这可能是由于污染、机械故障或磨损造成的。
3.2. 质量问题指针的质量可能也是导致指针不灵敏的原因。
指针可能太重或太轻，或者平衡不正确。
4. 压力表响声压力表响声通常是由压力表内部气泡引起的。
这可能是由于气泡形成在连接处或其他不适当的位置，也可能是由于振动或外部冲击引起的。
设备震动、气泵、球阀、液压锤和气爆设备等问题都可能会导致压力表发出响声。
总结因此，当压力表出现上述问题时，我们应该及时进行维修或更换。
不仅可以保证压力表的准确性，也可以保障生产安全。

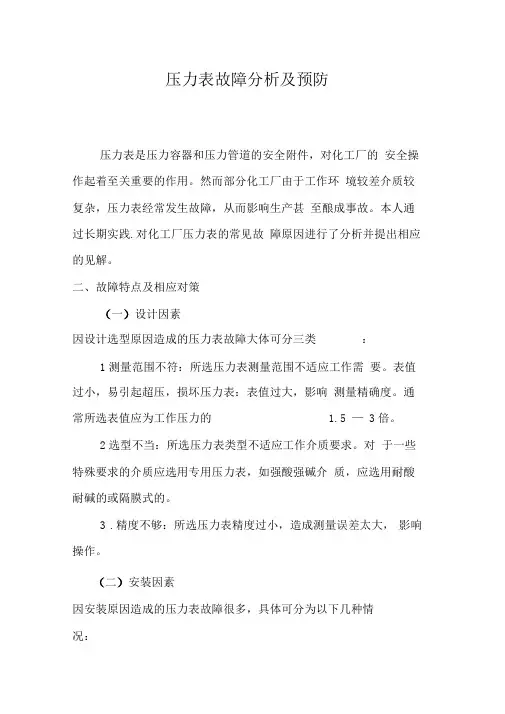

压力表故障分析及预防
压力表故障分析及预防压力表是压力容器和压力管道的安全附件，对化工厂的安全操作起着至关重要的作用。
然而部分化工厂由于工作环境较差介质较复杂，压力表经常发生故障，从而影响生产甚至酿成事故。
本人通过长期实践.对化工厂压力表的常见故障原因进行了分析并提出相应的见解。
二、故障特点及相应对策（一）设计因素因设计选型原因造成的压力表故障大体可分三类：1测量范围不符：所选压力表测量范围不适应工作需要。
表值过小，易引起超压，损坏压力表：表值过大，影响测量精确度。
通常所选表值应为工作压力的 1.5 — 3倍。
2选型不当：所选压力表类型不适应工作介质要求。
对于一些特殊要求的介质应选用专用压力表，如强酸强碱介质，应选用耐酸耐碱的或隔膜式的。
3.精度不够：所选压力表精度过小，造成测量误差太大，影响操作。
（二）安装因素因安装原因造成的压力表故障很多，具体可分为以下几种情况：1。
外壳受力：盘装压力表或由于其他原因产生的仪表外壳受力，会造成压力表构件变形，影响仪表准确性。
建议尽量不要采用盘装安装方式并注意消除其他原因造成的仪表外壳受力。
2.振动：指主设备振动。
安装在离心泵、空压机等设备上的压力表，由于主设备振动，很容易造成压力表损坏。
可以采取加长导压管或把压力表固定在远离振源的地方的方法来减缓振动。
3.脉动中击：指被测介质存在脉冲特性测量压力的脉动成份会使压力表内部导压部分产生疲劳，造成测量精度降低，便会使传动机构迅速磨损。
可适当关小取压阀门并加长导压管长度可以基本消除脉动成份。
关小取压阀门是为了对脉动成份产生节流作用，加长导压管增大了取压阀门后的容积，利用被测介质及导压管的压缩延展性进一步抑制脉动成份。
4.热辐射：由于金属材料受热易变形，环境温度过高会使压力表指示偏高并缩短仪表使用寿命。
应使压力表远离高温热源或避免热辐射。
5.固体物沉积：被测介质中的固体物沉积在压力表导管或压力表内部会造成压力表准确性降低。
应根据被测介质性质（气体、液体）、管道布置方式（水平、垂直）及流向决定取压点在管道截面上的位置及取压管角度.避免沉淀物沉6.环境腐蚀：压力表安装场所湿度过大或空气中腐蚀性物质的浓度过大，易发生大气腐蚀，造成压力表外壳锈蚀，影响使用寿命。
压力表常见故障及检修方法
压力表常见故障及检修方法以下是关于压力表常见故障及检修方法，希望内容对您有帮助，感谢您得阅读。
压力表常见故障及检修方法一、指针偏离零点，且示值的误差远超过允许误差值1.故障原因：弹簧管产生永久变形。
建议：这与负荷冲击过大有关。
取下指针重新安装，并调校；必要时更换弹簧管。
2.故障原因：固定传动机构或传动件的紧固螺钉松动。
建议：拧紧螺钉。
3.故障原因：扇形此类与此类轴的初始啮合过少，在振动或颠振的影响下引起脱牙，从而改变了游丝原来的力矩大小。
建议：适当改变初始啮合位置，即可使啮合轮齿适当的增多。
4.故障原因：扇形此类与此类轴的初始啮合过多，且因受瞬时的冲击压力而超过测量上限引起脱牙所致。
建议：适当改变初始啮合位置，即可使啮合轮齿适当的增少。
5.故障原因：在急剧脉动负荷的影响下，使指针在减压时与零位限止钉碰撞过剧，以致引起其指示端弯曲变形（无零·位限止钉者，则所因剧烈的振动或颠振所致）建议：整修或更新指针。
6.故障原因：机座上的孔道不畅通，有阻塞现象。
建议：加以清洗或疏通。
二、指针的指示端处于零位限止钉之后建议：指针指示端与其表盘之间的距离过大，或因指针本身的刚性较差以致在振动或颠振的影响下从原来的位置上跳出。
可将指针指示端适当地提起再安于限止钉之前，将其向下按揿，以适当的减少间距。
三、在增减负荷过程中，当轻敲外壳后，指针摆动不止1.故障原因：游丝的起始力矩过小。
建议：适当地将游丝放松或盘紧，以增加起始力矩。
2.故障原因：长期使用于不良的环境中，或因游丝本身的耐蚀性不佳，以致由腐蚀的影响而引起弹性逐渐消退――力矩减少。
建议：更换游丝。
3.故障原因：进油管的阀门开得太大或控制阀接头孔太大。
建议：适当控制阀门或将其接头孔孔径缩小。
4.故障原因：周围以高频振源。
建议：装置减振器。
四、指针在回转蚀很滞钝，且油突跳现象·1.故障原因：传动件间在活动配合处有积污存在，或因其被锈蚀，以致引起传动不灵活。

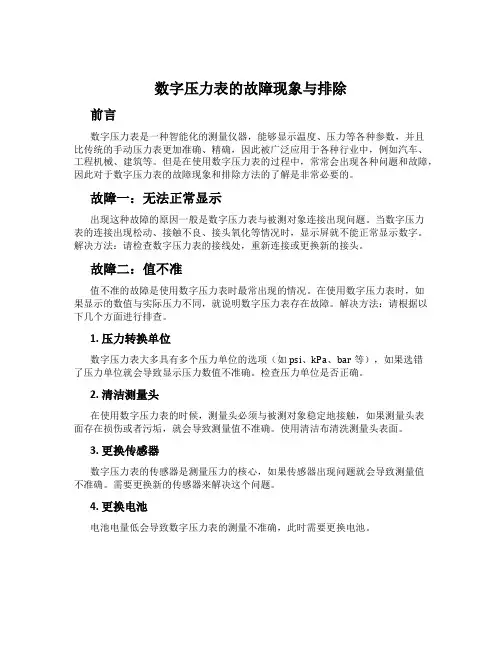

数字压力表的故障现象与排除
数字压力表的故障现象与排除前言数字压力表是一种智能化的测量仪器，能够显示温度、压力等各种参数，并且比传统的手动压力表更加准确、精确，因此被广泛应用于各种行业中，例如汽车、工程机械、建筑等。
但是在使用数字压力表的过程中，常常会出现各种问题和故障，因此对于数字压力表的故障现象和排除方法的了解是非常必要的。
故障一：无法正常显示出现这种故障的原因一般是数字压力表与被测对象连接出现问题。
当数字压力表的连接出现松动、接触不良、接头氧化等情况时，显示屏就不能正常显示数字。
解决方法：请检查数字压力表的接线处，重新连接或更换新的接头。
故障二：值不准值不准的故障是使用数字压力表时最常出现的情况。
在使用数字压力表时，如果显示的数值与实际压力不同，就说明数字压力表存在故障。
解决方法：请根据以下几个方面进行排查。
1. 压力转换单位数字压力表大多具有多个压力单位的选项（如psi、kPa、bar等），如果选错了压力单位就会导致显示压力数值不准确。
检查压力单位是否正确。
2. 清洁测量头在使用数字压力表的时候，测量头必须与被测对象稳定地接触，如果测量头表面存在损伤或者污垢，就会导致测量值不准确。
使用清洁布清洗测量头表面。
3. 更换传感器数字压力表的传感器是测量压力的核心，如果传感器出现问题就会导致测量值不准确。
需要更换新的传感器来解决这个问题。
4. 更换电池电池电量低会导致数字压力表的测量不准确，此时需要更换电池。
故障三：无反应数字压力表有时可能会出现无反应情况，没有任何显示和指示灯亮起。
这种情况可能是由于电源问题导致的。
解决方法：请检查数字压力表的电池电量和电源连接是否正确。
故障四：显示屏发暗当数字压力表的显示屏发暗，无法正常显示数值，可能是电源或显示屏的问题。
解决方法：首先检查电池电量是否足够，其次检查数字压力表的显示屏是否存在松动或损坏的情况，如果无法解决，可能需要更换故障部件。
故障五：显示屏上有奇怪的字符在数字压力表的显示屏上出现奇怪的字符，往往是由于数字压力表发生故障。

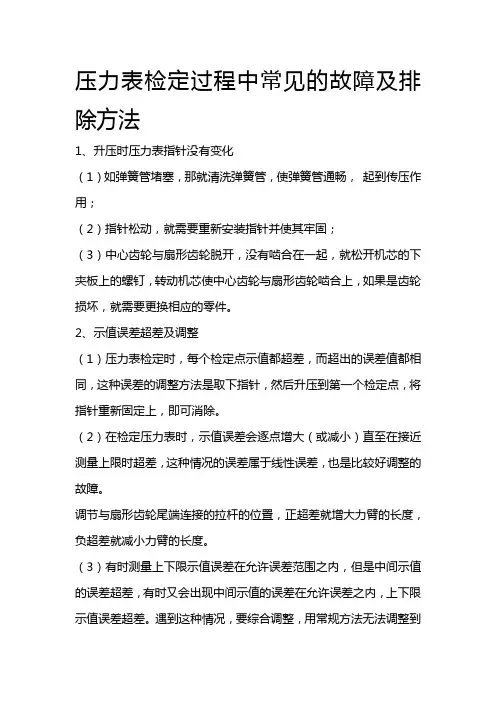

压力表检定过程中常见的故障及排除方法
压力表检定过程中常见的故障及排除方法1、升压时压力表指针没有变化（1）如弹簧管堵塞，那就清洗弹簧管，使弹簧管通畅，起到传压作用；（2）指针松动，就需要重新安装指针并使其牢固；（3）中心齿轮与扇形齿轮脱开，没有啮合在一起，就松开机芯的下夹板上的螺钉，转动机芯使中心齿轮与扇形齿轮啮合上，如果是齿轮损坏，就需要更换相应的零件。
2、示值误差超差及调整（1）压力表检定时，每个检定点示值都超差，而超出的误差值都相同，这种误差的调整方法是取下指针，然后升压到第一个检定点，将指针重新固定上，即可消除。
（2）在检定压力表时，示值误差会逐点增大（或减小）直至在接近测量上限时超差，这种情况的误差属于线性误差，也是比较好调整的故障。
调节与扇形齿轮尾端连接的拉杆的位置，正超差就增大力臂的长度，负超差就减小力臂的长度。
（3）有时测量上下限示值误差在允许误差范围之内，但是中间示值的误差超差，有时又会出现中间示值的误差在允许误差之内，上下限示值误差超差。
遇到这种情况，要综合调整，用常规方法无法调整到位的话，可采用调整齿轮传动机构的位置。
如测量上下限合格，中间超差，可将齿轮传动机构向左或右移动一点；如果测量上下限超差，中间合格，则将齿轮传动机构向上或下移动一点，从而消除上述误差。
3、轻敲位移的超差及调整在检查点的中间敲击压力表。
在压力表指针移动的过程中，可以判断压力表的分接位移故障。
造成这种现象的主要原因有两种情况：（1）游丝的力矩过小，使中心齿轮与扇形齿轮的啮合出现较大间隙，在此情况下将游丝收缩或扩张的程度加大一些，就能消除轻敲位移。
（2）传动部件之间产生较大的摩擦，造成了轻敲位移现象。
a.由于使用环境差造成压力表机芯出现灰尘、油污、锈迹等现象，引起了轻敲位移，这时可使用汽油、钟表油对机芯进行清洗，去除污物，使齿轮转动灵活。
b.由于上下夹板的间距过小或上下夹板变形使齿轮转动不灵活，就稍微调大上下夹板的间距，使齿轮转动活络。
c.弹簧管自由端与扇形齿轮尾部的拉杆连接处不在同一平面上，弹簧管在受力产生形变时，拉杆两端就会扭曲不正，可以将拉杆用工具扭成S形来消除摩擦。
数显压力表常见故障处理方法
数显压力表常见故障处理方法
数显压力表常见的故障及其处理方法如下：
1. 指针故障：这类故障通常表现为指针的指示端处于零位止挡销之后，或者指示端出现变形。
前者是由于压力表的指针与刻度盘间距过大或者指针强度不够，当压力表出现剧烈振动时指针跳过止挡销，跳到止挡销之后并无法自行复位。
后者则是由于压力表的负载压力变化过大导致。
处理这类故障需要拆开压力表更换指针。
2. 压力表晃动：这种情况一般是由于压力表的固定螺丝松动，使用专业工具紧固安装螺丝即可。
3. 内部齿轮问题：压力表内齿轮脱牙，通常是由于扇形齿轮与齿轮轴的啮合齿数过少导致，需要拆开压力表更换齿轮，并调整好齿轮与齿轮轴的啮合齿数。
4. 指针指示端处于零位止挡销之后：这种故障是由于压力表的指针与刻度盘间距过大或者指针强度不够，当压力表出现剧烈振动时指针跳过止挡销，跳到止挡销之后并无法自行复位。
5. 工作一段时间后内部腔体被阻塞：这需要清理通道。
6. 精度问题：如果数值明显不准确，可能是传感器损坏，需要返厂维修。
如果精度改变，需要返厂重新校准。
7. 压力表出现故障：在运输过程和使用过程中，由于环境干扰、人为操作使用不当的原因，可能造成仪表不能正常工作和显示。
对于简单的故障用户可以自行排除，其他的故障需要返回到制造厂商进行维修。
请注意，以上建议仅供参考，如您无法解决相关问题，建议联系专业维修人员或厂家进行处理。
压力表维修手册
压力表维修手册一、引言压力表是一种常见的测量设备，用于监测和测量流体或气体的压力。
然而，在长时间的使用过程中，由于各种原因，压力表可能出现故障或误差。
本手册旨在提供一些常见的压力表故障排除方法和维修技巧，帮助用户解决问题并确保压力表的准确性和稳定性。
二、常见故障与排除方法1. 压力表读数不稳定可能原因：- 压力表受到机械振动或外部冲击；- 压力表零位调整不准确；- 压力表零位元件磨损导致不稳定。
排除方法：- 确保压力表安装稳固，远离机械振动源；- 对于可调零位的压力表，按照使用说明进行正确的零位调整；- 若零位元件损坏，应及时更换。
2. 压力表指针卡滞或不动可能原因：- 压力表内部积聚杂质；- 指针轴磨损导致不灵活。
排除方法：- 将压力表拆卸，清除内部杂质，并确保表内干净；- 若指针轴磨损，应更换新的指针轴。
3. 压力表漏气可能原因：- 压力表密封圈老化或损坏；- 压力表外壳破损。
排除方法：- 更换压力表密封圈；- 若外壳破损，应更换新的外壳。
4. 压力表读数误差较大可能原因：- 压力表使用时间过长，内部零件磨损；- 压力表指针或刻度盘损坏。
排除方法：- 定期检查和更换压力表内部零部件；- 若指针或刻度盘损坏，应更换新的指针或刻度盘。
三、维护与保养1. 定期校准为确保压力表的准确性，建议定期进行校准。
可以请专业机构进行校准，或者使用已校准的标准压力表进行对比校准。
2. 清洁与防尘定期清洁压力表，避免灰尘和污物进入压力表内部，影响其正常工作。
可以使用软布轻轻擦拭外壳，并采取合适的防护措施，如安装防尘罩。
3. 合理使用避免压力表受到过大的冲击和振动，注意避免过高的工作压力，以延长压力表的使用寿命。
四、安全注意事项1. 在维修或保养压力表之前，务必切断压力源，并确保系统内无压力。
2. 若需要更换压力表内部零部件，请使用与原压力表相匹配的零件，并请专业人士进行操作。
3. 在校准或调整压力表时，务必使用合适的工具，并遵循正确的操作方法，以避免损坏压力表。
压力表常见的10种故障分析和修理方法
压力表常见的10种故障分析和修理方法一、压力表误差成比例地增加或减少如何调整故障原因:主要是传动比发生了变化。
只要移动示值调节螺钉，就能解决。
压力表误差逐渐增大时，将示值调节螺钉往右(下)移，扩大扇形齿轮短臂的臂长，将传动比调低。
压力表误差逐渐减小时，将示值调节螺钉往左(上)移，将传动比调高。
二、压力表指示先后快慢不同怎样调整(1)所谓“先后快慢不同”是指校验过程中所得的误差不是随负荷增大成比例地增加或减少，而是由正值逐步趋向为负值，由负值逐步趋向为正值的变化，称非线性误差，也叫曲线性误差。
(2)曲线误差的产生，是由于全行程中指针转角大于或小于度盘上的标度角。
调整主要是变更连杆与扇形齿间的夹角。
示值先快(正误差)后慢(负误差)顺时针方向旋转机芯，或将自由端向外移，扩大连杆与扇形齿间的夹角；示值先慢后快逆时针方向旋转机芯，或将自由端向里移，缩小连杆与扇形齿的夹角。
(3)机芯装不正、度盘偏斜、指针轴不在弹簧管圆弧中心，也会出现中间刻度前、后示值快慢不同。
此时应松开机芯固定螺钉，适当调整机芯固定位置和微调度盘来加以解决。
三、压力表一个检定点超差应如何调整在哪个点上超差，就停在哪一点上，检查该点上各零件间配合情况，传动轴孔是否受阻，连杆是否灵活，齿牙啮合点有无损伤、异物，若有加以排除，否则更换机芯。
四、压力表误差调整已到最大仍有误差如何调整原因可能是刻度盘或机芯装错、弹簧管变形、连杆太短或太长等。
必须更换新元件。
五、怎样起针起针又称定指针或定针，即校验开始时往压力表安装指针的那一道工序:(1)起针前先将指针试装一下，待指针与刻度盘间的距离基本配合后，再正式起针；(2)有限止钉的压力表应在测量上限的10%～20%有刻度的地方起针；没有限止钉的压力表应在无压下，于零位安装起针；(3)校验中起针不要装得过紧，只要转敲表壳指针不产生转动位移即可。
六、指针单侧碰刻度原因是指针轴弯曲。
七、指针不回零位或不到满度的原因(1)游丝没有足够盘紧或张大；(2)机芯固定位置不当；(3)连杆过分短；(4)指针松动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
压力表的常见故障及其主
要原因正式版
压力表的常见故障及其主要原因正式
版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
压力表的常见故障及其产生的原因有：
一、压力表指示不准
1、温度的影响没有装设存水弯管，高温蒸汽或高温液直接进入弹簧管，除受压力外，尚因温度产生伸长，致使弹簧动作加大，误差变大。
2、振动的影响一种是被测气体、液体或被测机构振动；一种是压力表内部机构的振动。
振动的结果使压力表齿轮磨损变形，游丝紊乱，指针松动，轴承损坏等，
以致压力表失去准确性，甚至损坏。
3、超负荷的影响压力表经常指示范围在刻度盘2／3以上位置，长期使用后造成弹簧管弹性不足或产生永久变形，以致影响准确性。
4、其他影响压力表进入污物和杂质；未作调整和校验；管理不善或碰坏。
二、指针不指在零位
1、弹簧弯管失去弹性(伸直)。
2、游丝失去弹性和脱落。
3、三通旋塞的通道，压力表连管或存水弯管堵塞。
4、指针弯曲或卡住。
三、压力表指针抖动
1、游丝损坏、连杆和扇形齿轮的结合螺栓不活动。
2、中心轴两端弯曲，转动时轴的两端作不同心的转动。
3、压力表三通旋塞或存水弯管的通道局部被垫衬所堵塞或遮盖。
四、压力表指针不动
1、三通旋塞未打开或位置不正确。
2、三通旋塞、压力表或存水弯管通道堵塞。
3、指针与中心轴的结合部位可能松动或指针卡住。
4、弹簧管与表座的焊口渗漏。
5、扇形齿轮的轴可能松动、脱开、传动不到小齿轮。
五、压力表表面模糊不清或出现水珠
1、压力表弹簧弯管有泄漏的地方。
2、弹簧弯管与支座焊接不良，有泄漏现象。
3、表壳与玻璃板结合面没有橡皮垫圈或橡皮垫老化，使表壳和玻璃板密封不好。
——此位置可填写公司或团队名字——。
