技术文件 铭牌固定作业指导书
Q/XMW-J-004-2012 版 本：A 修改状态：0 第1页 共 1 页
6页
如有你有帮助，请购买下载，谢谢！
1、适用范围 本工艺适用于本公司生产的应急泵、净油机、清洗枪等产品中铭牌的固定。 2、材料和工具 铭牌、 3、工艺要求 3.1 打印在铭牌上的内容必须符合产品标准对铭牌的要求。 3.2 钢印字迹必须清晰可见。 3.3 铭牌固定位置必须竖直。 4、工艺过程 4.1 按规定领取铭牌后，检查质量，如无破损、无严重变形、无底漆脱落时， 方可使用。 4.2 根据产品规范和生产编号，按规定用钢模打印标志和字号，敲钢印时， 用力要适中，防止铭牌过度变形和字迹不清。 4.3 按要求复核铭牌内容无误后，如有需要在机器规定的位置上，按规定尺 寸钻好孔，孔径为 3.6 mm. 4.4 粘贴或用螺钉或铆钉固定在产品的规定的位置上，并加防松装置. 4.5 固定在产品上的铭牌应牢固，不松动。
5 Q/XMW-J-003-2012 部件安装工艺作业指导书
6 Q/XMW-J-004-2012 铭牌固定作业指导书
1 2 3 4
另编成册
6
1页
如有你有帮助，请购买下载，谢谢！
北京曦鸣威机械设备有限责任公司
技术文 件
修改记录
Q/XMW-J-001～
004-2012 版 本：A 修改状态：0 第1页 共1页
如有你有帮助，请购买下载，谢谢！
北京曦鸣威机械设备有限责任公司
技术文 件
目录
Q/XMW-J-001～
004-2012
版 本：A 修改状态：0
第1 页
共1页
序号
文件编号
文件名称
装配作业指导书

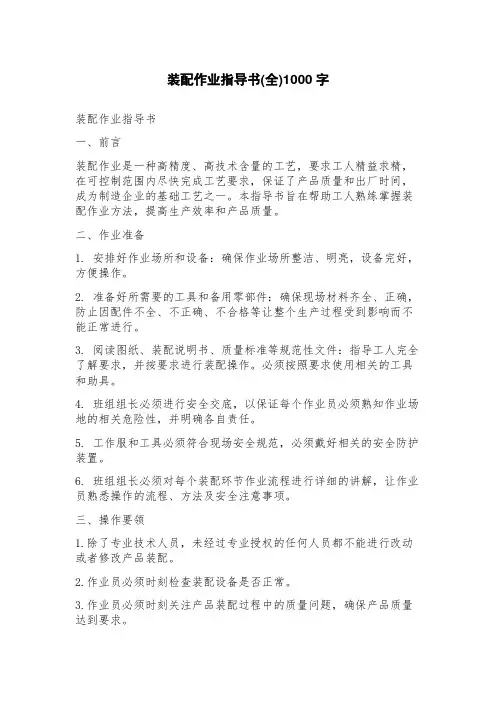

装配作业指导书(全)1000字装配作业指导书一、前言装配作业是一种高精度、高技术含量的工艺，要求工人精益求精，在可控制范围内尽快完成工艺要求，保证了产品质量和出厂时间，成为制造企业的基础工艺之一。
本指导书旨在帮助工人熟练掌握装配作业方法，提高生产效率和产品质量。
二、作业准备1. 安排好作业场所和设备：确保作业场所整洁、明亮，设备完好，方便操作。
2. 准备好所需要的工具和备用零部件：确保现场材料齐全、正确，防止因配件不全、不正确、不合格等让整个生产过程受到影响而不能正常进行。
3. 阅读图纸、装配说明书、质量标准等规范性文件：指导工人完全了解要求，并按要求进行装配操作。
必须按照要求使用相关的工具和助具。
4. 班组组长必须进行安全交底，以保证每个作业员必须熟知作业场地的相关危险性，并明确各自责任。
5. 工作服和工具必须符合现场安全规范，必须戴好相关的安全防护装置。
6. 班组组长必须对每个装配环节作业流程进行详细的讲解，让作业员熟悉操作的流程、方法及安全注意事项。
三、操作要领1.除了专业技术人员，未经过专业授权的任何人员都不能进行改动或者修改产品装配。
2.作业员必须时刻检查装配设备是否正常。
3.作业员必须时刻关注产品装配过程中的质量问题，确保产品质量达到要求。
4.作业员必须保证各种轴承、机件的安装位置正确，同轴度不大于要求。
5.作业员必须按照相应的工艺要求和装配说明进行工作，避免违反规章制度。
6.作业员必须检查和维护自己的装配设备，确保设备组装正确、调整良好、工作正常。
7.作业员必须熟练掌握各种辅助装配工具的使用方法，确保工具操作正确。
8.装配过程中如有异响、异味等异常情况出现，立即停止操作，寻找出问题的原因并予以排除后，方可继续操作。
9.作业员必须按要求进行记录，确保记录清晰、规范、真实、准确。
10.作业员如果发现以下情况，必须及时汇报班组组长：（1）轴承、机件安装位置不正确；（2）同轴度大于要求；（3）装配过程中发现异响、异味等异常情况。

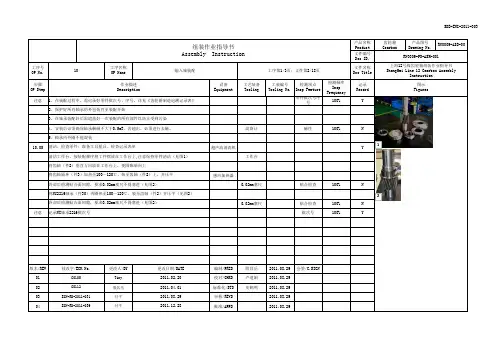

装配工艺作业指导书
图示 Figures
N N N N Y
2 1 N
N
10.20 将装好轴承（件31）外圈的齿轴车轮端轴承座（件5）小心地装入齿轴 注意 确保轴承（件31）的滚子能够自由地穿过其内圈
3
4
将QJ215轴承（件32）内半圈加热至100～120℃
滚珠滚道向上装至齿轴（件2）并压平，待冷却后检测贴合面间隙，要求0.02mm塞尺不得 塞进（见图5） 待冷却后，将QJ轴承215（件32）外圈，装至齿轴（件2），有销槽端一面朝上
N
N
N
齿轮箱 Gearbox
产品图号 Drawing No.
RN0009-ASD-00
RN0009-PS-ASM-001
上海12号线齿轮箱组装作业指导书 ShangHai Line 12 Gearbox Assembly
Instruction
图示 Figures
1
20.40 不安装O型圈（件34）
编制/PRED
殷其岳
2011.08.29 会签/C.SIGN
00
00
校对/CHKD
卢道娟
2011.08.29
标准化/STD
史鹤鸣
2011.08.29
审核/REVD
00
2011.08.29
批准/APPD
00
2011.08.29
SDB-ENG-2011-003
组装作业指导书 Assembly Instruction
SDB-ENG-2011-003
组装作业指导书 Assembly Instruction
工序号 OP No.
10
工序名称 OP Name
输入轴装配
KYN28-12中置柜柜体装配工艺标准作业指导书
KYN28-12中置柜柜体装配工艺标准作业指导书KYN28-12中置柜柜体装配工艺标准作业指导书本指导书适用于KYN28-12中置柜总装配的标准，包括装配材料、工艺过程和质量要求等。
适用于标准配置零部件和部分用户选用零部件，通用于柜宽800和柜宽1000两种规格。
引用标准：JB/T5994-92装配通用技术条件。
装配材料包括待装配的零部件、外购件和标准件。
按照工艺清单上的项目和数量进行准备。
辅助材料包括补色油漆、玻璃胶、润滑油（牌号为铁霸L.D.L-1）和软布。
设备和工具包括气动拉铆母枪、有干燥装置的压缩空气源（工作压力1MPa，带调压阀和气动工具接头的压缩空气出口）、气动扳手（带外六角螺钉套筒S5.5S8S10S13S14S16S17S19）、气动吹尘枪、玻璃胶枪（备用）和五金工具（活络扳手、手锤、各类呆扳手、螺丝刀（一字和十字）、钢卷尺、尖嘴钳）。
部件装配包括拉铆件、母线加工件和装配件。
拉铆枪用于将铆螺母按照图纸规定的规格、数量、位置和方向铆接在板件上。
母线加工机用于按图纸规定的尺寸、数量、加工母线。
装配件则包括使用规定的紧固件将组成件装配为一体，装配关系和装配尺寸按图纸。
装配过程中，对后道共组位置不确定的，连接后暂可不紧固，留出余量以供后道共组调节，但所有紧固件在柜体装配完成后，要逐一确认是否已全部紧固。
同时，要严格核对零部件是否有错装和漏装。
装配过程中，对后道位置不确定的，连接后暂可不紧固，留出余量以供后道工序调节，但所有紧固件在柜体装配完成后，要逐一确认是否已全部紧固。
同时，要严格核对零部件是否有错装和漏装。
装配过程中，表面受到破损的应用相同颜色的涂料进行补漆。
同一批合同中，同一位置的紧固件应一致，零部件无色差，外观结构应统一。
根据合同要求，安装各类元器件和零部件，要求位置正确，连锁可靠。
气源压力根据要求的力矩值调节并用力矩扳手校正，以保证气动扳手拧紧螺栓时，能达到规定的力矩值。
力矩值见附录A。
装配作业指导书
装配作业指导书标题：装配作业指导书引言概述：装配作业指导书是一份详细说明装配工作步骤和要求的文件，对于保证产品质量和提高生产效率起着至关重要的作用。
本文将从准备工作、装配步骤、质量控制、安全注意事项和后续维护等五个方面介绍装配作业指导书的编写内容。
一、准备工作1.1 确定装配目标：明确装配的产品类型、规格和数量。
1.2 准备工装设备：根据产品特点和装配要求准备所需的工具、夹具和设备。
1.3 制定作业计划：根据装配目标和工艺要求制定详细的作业计划，包括工序顺序、作业时间和人员安排等。
二、装配步骤2.1 零部件检查：对所有零部件进行检查，确保零件完整、无损坏。
2.2 组装顺序：按照装配图纸和工艺要求确定组装顺序，避免出现装配错误。
2.3 调试测试：完成组装后进行调试测试，确保产品功能正常。
三、质量控制3.1 质量检验：在装配过程中设置质量检验点，对关键工序和关键部件进行检验。
3.2 问题处理：发现质量问题及时处理，记录问题原因和解决措施。
3.3 质量记录：对每个装配步骤和检验结果进行记录，建立质量档案。
四、安全注意事项4.1 安全培训：对装配人员进行安全培训，了解装配作业中的安全风险和应急措施。
4.2 安全设施：确保装配现场安全设施完善，如安全帽、手套等。
4.3 安全监督：设立安全监督岗位，定期检查装配现场的安全情况。
五、后续维护5.1 维护说明：编写产品维护说明书，包括保养周期、方法和注意事项。
5.2 售后服务：建立售后服务体系，及时响应用户反馈和提供技术支持。
5.3 反馈改进：收集用户反馈意见和产品使用情况，不断改进装配作业指导书和产品质量。
结论：装配作业指导书是装配作业中的重要文件，通过合理编写和执行可以提高产品质量和生产效率。
在编写装配作业指导书时，应充分考虑准备工作、装配步骤、质量控制、安全注意事项和后续维护等方面的内容，确保装配作业顺利进行并达到预期效果。
装配作业指导书是什么？装配作业指导书主要包括哪些内容？
装配作业指导书是什么？装配作业指导书主要包括哪些内容？在制造业中，为提高产品的装配效率，企业都会制定作业指导书。
但从实际运用看，不同企业的作业指导书效果不一样，有的操作性不强，有的与实际作业有差距。
这样的状况，即使有装配作业指导书，指导意义也不大，并不利于企业的优化生产和高效经营。
因此还需详细了解装配作业指导书是什么？装配作业指导书主要包括哪些内容等问题，今天就来具体介绍。
一、装配作业指导书是什么？从定义上看，装配作业指导书是指规范产品装配的指导文件，包括装配的工序、步骤、装配的要领和装配的注标准等。
不论是新员工，还是老员工，在进行装配作业时，都要按照装配作业指导书的要求完成。
一方面可以确保工序流程有序执行，另一方面可以确保产品品质稳定统一。
换言之，如果没有科学的、高效的装配作业指导书，产品的装配效率上不去，甚至还会影响到装配的质量。
因此，装配作业指导书在制造业中影响较大，也是衡量一个企业规范化经营的重要指标。
二、装配作业指导书的主要内容有哪些？近年来，随着科技的进步和管理水平的提升，装配企业也在改进工艺、规范作业流程上做了大量工作，但是对于一些企业来说，效果总是差强人意。
究其原因，是没有掌握装配作业指导书的要领。
那装配作业指导书包括哪些内容呢？小编根据多年的生产管理经验，一份科学有效的装配作业指导书至少包括以几点。
1、明晰的装配作业流程。
装配作业指导书对每个产品、每件设备的装配作业都会有明确的流程要求，如分为哪些步骤，每个步骤的工作内容是什么，让员工一目了然。
传统的作业流程是根据长期的装配实践而形成的，因此有不少的作业浪费以及无效工序等。
而在科技的助力之下，是采用ECRS分析法对工序进行分析，即取消（Eliminate）、合并（Combine）、调整顺序（Rearrange）、简化（Simplify），从而形成科学的、流畅的、高效的作业流程。
如VIOOVI的ECRS工时分析软件，就是提炼装配过程中的工序流程，操作步骤等，进行ECRS分析，从而精炼出更加有效更加精细的工作流程，从而助力企业高效生产。
装配标准作业指导书
工作文件装配标准作业指导书1.目的：规范总装作业，减少总装作业不良率，提高作业效率。
2．装配用的设备工装、工具、标准件、非标准件机辅助物料的要求：2．1电批、十字批、一字批、丝锥规格应齐全。
2．2主要装配尺寸的检具应齐全。
2．3辅助物料：抹布、酒精、洗洁精、502胶水3．工艺流程4．作业内容：1．来料：上工序来料要对照转序单核对数量、并检查有无漏工序、划、碰伤等表面缺陷。
2．作业准备：2.1带上工作手套.2.2准备好应装配的零件、工具等.2.3依据产品图从齐套库领料(各种零部件、外购件、外协件、标准件等).3.首件装配:3.1部件的装配工作文件装配标准作业指导书3.1.1装配前用抹布擦净应装零件.发现有缺陷的零件应及时反映.3.1.2预紧各种规格紧固件后,接着逐一拧紧.3.1.3装配好的部件存放整齐.3.1.4紧固件用电批紧固时,电批的力矩值为M2.5-3kgf.e m、M3-5.5kgf.cm、M4-12kgf.e m、M5-20kgf.cm、M6-30kgf.e m。
3.2整机的装配:3.2.1装配前应首先检查零部件有无缺陷，有缺陷的零件应及时反映。
3.2.2装配过程中,如发现零件有干涉现象,要及时反映.3.2.3清洁柜体.3.2.4检查装配的零部件是否齐全,紧固件是否紧固.3.2.5由最终产品质检员检出的不合格处,应及时返工,并检查前门间隙是否均匀,后门门锁开、闭是否灵活.4.首检:4.1检验员要带上干净的手套，小心划、碰伤，弄脏工件。
4.2 检验员要对照图纸检查产品是否装配正确…5.批量及检验:5.1注意工件的划、碰伤、变形等.5.2 物料按相关要求摆放整齐；5.3按要求进行抽检，禁防批量事故发生。
6．转序6.1 生产完成后产品随流程卡与转序单一起转下道工序。
编制：审核：会签：批准：。
装配作业指导书
装配作业指导书一、概述装配作业指导书是为了指导装配工人进行产品装配工作而编写的一份详细指导文件。
本文档旨在提供装配过程的准确步骤、注意事项和技术要求，以确保装配过程的质量和效率。
二、装配准备1. 确定装配区域：根据产品的尺寸和装配工艺要求，确定适合的装配区域。
确保装配区域的环境干净、整洁，并配备必要的工具和设备。
2. 准备工具和材料：根据产品的装配要求，准备所需的工具和材料，包括螺丝刀、扳手、焊接设备等。
确保工具和材料的质量和完整性。
3. 检查产品零件：在开始装配之前，仔细检查产品的零件，确保其完整性和质量。
如发现有缺陷或损坏的零件，应及时更换或修复。
三、装配步骤1. 步骤一：组装零件Aa. 将零件A1与零件A2对齐，并使用螺丝刀将它们连接在一起。
b. 确保连接牢固，并检查零件A的位置和方向是否正确。
c. 继续组装其他相关零件，直到完成零件A的组装。
2. 步骤二：安装零件Ba. 将零件B放置在指定位置，并使用螺丝刀将其固定。
b. 检查零件B的安装是否牢固，并根据需要进行调整和修正。
3. 步骤三：连接零件C和零件Da. 将零件C插入零件D的插槽中，并确保插入深度和位置正确。
b. 使用扳手紧固连接螺母，确保连接牢固。
4. 步骤四：焊接零件E和零件Fa. 将零件E和零件F放置在焊接工作台上，并根据焊接工艺要求进行焊接。
b. 检查焊接质量，确保焊接点的强度和牢固性。
5. 步骤五：安装部件Ga. 将部件G放置在指定位置，并使用螺丝刀将其固定。
b. 检查部件G的安装是否牢固，并根据需要进行调整和修正。
四、注意事项1. 安全第一：在进行装配作业时，必须严格遵守安全操作规程，佩戴必要的防护设备，如手套、护目镜等。
2. 严格按照指导书进行操作：装配工人必须仔细阅读并理解本指导书的内容，严格按照指导书中的步骤进行装配操作。
3. 注意零件的匹配和定位：在装配过程中，要注意零件的匹配和定位，确保零件之间的配合精准，避免装配错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京曦鸣威机械设备有限责任公司
技术文件 铭牌固定作业指导书
Q/XMW-J-004-2012 版 本：A 修改状态：0 第1页 共 1 页
6页
如有你有帮助，请购买下载，谢谢！
1、适用范围 本工艺适用于本公司生产的应急泵、净油机、清洗枪等产品中铭牌的固定。 2、材料和工具 铭牌、 3、工艺要求 3.1 打印在铭牌上的内容必须符合产品标准对铭牌的要求。 3.2 钢印字迹必须清晰可见。 3.3 铭牌固定位置必须竖直。 4、工艺过程 4.1 按规定领取铭牌后，检查质量，如无破损、无严重变形、无底漆脱落时， 方可使用。 4.2 根据产品规范和生产编号，按规定用钢模打印标志和字号，敲钢印时， 用力要适中，防止铭牌过度变形和字迹不清。 4.3 按要求复核铭牌内容无误后，如有需要在机器规定的位置上，按规定尺 寸钻好孔，孔径为 3.6 mm. 4.4 粘贴或用螺钉或铆钉固定在产品的规定的位置上，并加防松装置. 4.5 固定在产品上的铭牌应牢固，不松动。
北京曦鸣威机械设备有限责任公司
技术文件 产品包装作业指导书
Q/XMW-J-002-2012 版 本：A 修改状态：0 第2页 共 2 页
5页
如有你有帮助，请购买下载，谢谢！
3. 制造厂名称。 4. 收货单位名称及地址或到站（巷）。 5. 纸箱外形尺寸、毛重、净重。 6. 在运输中应注意事项：“向上”“防湿”“易碎”箱标记。 7. 装箱标记应用不退色的涂料或油漆标记，字样清晰准确，整齐，一律正 楷书写，不得潦草。 8. 产品包装检查合格后存入成品库，严防受潮。 五、包装检查 1. 产品包装关系到产品质量和本厂的信誉，包装物的牢度应当确保产品的 多次装卸，长途运输和仓库储存的过程中不发生损坏，受潮等情况，保证产品 安全、完整运抵目的地。 2. 产品包装过程应严格按本守则施工和检查。 3. 产品包装完毕后首先由包装人员和小组长进行自检、互检，并依照装箱 单上逐个核对无误后再交专职检验，检验合格后在装箱单上签字，交入成品库。 六、储运 1. 储运： 产品应储存在通风、干燥的库房内，应是没有腐蚀、易燃、爆炸、粉尘、 雨水侵入和强烈震动的场所。 2. 搬运： 产品搬运时，不能倒置、翻滚、重压及野蛮装卸，应符合 JB/T3085-1999 运输规程的要求；
一、目的 对应急起复装置产品装配过程规范等作出规定。 二、范围 适用本公司生产的应急起复装置产品装配过程。 三、装配过程规范及检验要求 操作人员依据产品图纸和相关工序的工艺作业指导书进行装配和进行自检， 1. 产品工艺流程图
外协件采购
装配
过程检验
(关键工序)
入库
包装
2. 产品工艺流程规范
成品检验
序号 工作程序
5 Q/XMW-J-003-2012 部件安装工艺作业指导书
6 Q/XMW-J-004-2012 铭牌固定作业指导书
1 2 3 4
另编成册
6
1页
如有你有帮助，请购买下载，谢谢！
北京曦鸣威机械设备有限责任公司
技术文 件
修改记录
Q/XMW-J-001～
004-2012 版 本：A 修改状态：0 第1页 共1页
7页
Q/XMW-J-002-2012 版 本：A 修改状态：0 第1页 共 2 页
4页
如有你有帮助，请购买下载，谢谢！
一、适用范围 1. 本守则适用于内销产品包装，包装方式采用双层牛皮瓦楞纸制作的包装 纸或木箱。 2. 本包装箱适用本公司生产的应急泵、净油机、清洗枪等产品，具体制作 见附图。 a) 应急泵、净油机、清洗枪等产品。 b) 包装材料，按目前国内木材资源情况，主要采用马尾松、落叶松、紫云 杉、以及杂木等，制成箱体含水率不超过 12%~25%。 3. 凡有特殊要求者按合同办理，另作处理。 二、纸箱要求 1. 包装箱采用纸质双层牛皮瓦楞纸箱，必须在外面涂刷防潮材料（如清漆， 白蜡等），内用塑料袋作保护。 2. 包装箱用纸板表面不允许有折叠皱纹、裂口、孔洞、大湿疤、砂眼、挂 面、漏底等现象（缺陷）。其含水率不大于 12%。 三、产品包装 1. 产品必须经检验合格后方才能进行包装。 2. 产品在包装前按装箱清单核对产品名牌、设计规定的随机文件、备品、 合格证，均需正确无误，做好清洁工作，不允许产品表面有磕碰、油漆脱落， 注意不允许有规定以外的资料和杂物误装在内，对产品中有疑点，应了解清楚 再装箱。 3. 箱体两端使用可发性聚苯乙烯泡沫塑料作衬垫，形状按厂标准设计图外 加工。 4. 装箱后，箱口，箱底均用塑料复合自粘纸封口，采用聚丙乙烯塑料带， 打包捆扎。 5. 对于近距离运输的产品，采用在产品的外表面套用塑料袋，再用草绳捆 扎。 四、产品的包装箱上应有下列标志 1. 产品型号规格和名称。 2. 合同号或出厂编号。
序 更改页码
号
更改内容简述
修改人 批准人
01
03
03
04
05
06
07
08
09
10
11
12
13
14
15
2页
如有你有帮助，请购买下载，谢谢！
16
北京曦鸣威机械设备有限责任公司
技术文件
生产过程工艺
Q/XMW-J-001-2012 版 本：A 修改状态：0 第1页 共 1 页
3页
如有你有帮助，请购买下载，谢谢！
如有你有帮助，请购买下载，谢谢！
北京曦鸣威机械设备有限责任公司
技术文 件
目录
Q/XMW-J-001～
004-2012
版 本：A 修改状态：0
第1 页
共1页
序号
文件编号
文件名称
第 页 备注
1
目录
2
修改记录
3 Q/XMW-J-001-2012 生产过程工艺
4 Q/XMW-J-002-2012 产品包装作业指导书
工作内容
责任部 门/人
按 Q/XMW-G-008-2012《外协加工管理
1 外协件加工
பைடு நூலகம்
生产部
制度》及图纸要求进行
按 Q/XMW-J-003-2012《安装作业指导
2 产品装配
生产部
书》进行
参照 Q/XMW-J-005-2012《产品包装作
3
包装
生产部
业指导书》
北京曦鸣威机械设备有限责任公司
技术文件 产品包装作业指导书
