钻夹具设计说明书
夹具钻床设计说明书

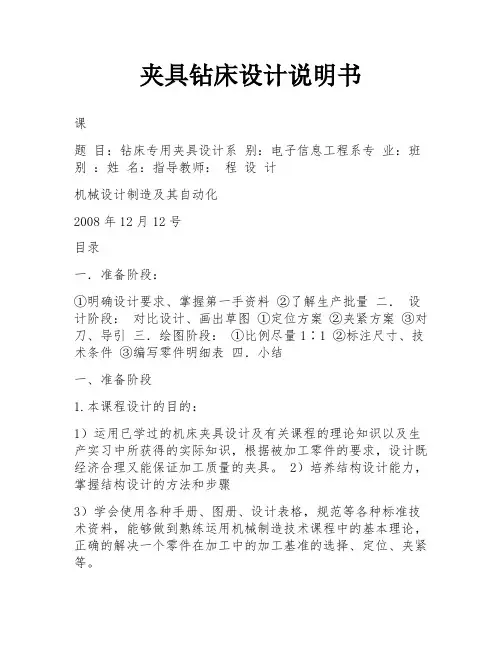

夹具钻床设计说明书课题目：钻床专用夹具设计系别：电子信息工程系专业：班别：姓名：指导教师：程设计机械设计制造及其自动化2008年12月12号目录一．准备阶段：①明确设计要求、掌握第一手资料②了解生产批量二．设计阶段：对比设计、画出草图①定位方案②夹紧方案③对刀、导引三．绘图阶段：①比例尽量1∶1 ②标注尺寸、技术条件③编写零件明细表四．小结一、准备阶段1.本课程设计的目的：1）运用已学过的机床夹具设计及有关课程的理论知识以及生产实习中所获得的实际知识，根据被加工零件的要求，设计既经济合理又能保证加工质量的夹具。
2）培养结构设计能力，掌握结构设计的方法和步骤3）学会使用各种手册、图册、设计表格，规范等各种标准技术资料，能够做到熟练运用机械制造技术课程中的基本理论，正确的解决一个零件在加工中的加工基准的选择、定位、夹紧等。
4）进一步培养机械制图、结构设计、等基本技能。
2.专用夹具设计的基本要求 :1)夹具设计应满足零件加工工序的精度要求 2)应能提高加工生产率 3)操作方便、省力、安全4)具有一定使用寿命和较低的夹具制造成本5)具有良好的结构工艺性：便于制造、检验、装配、调整、维修3.设计加工的零件图所示如下：1)工件要加工的内容：该工件其他部位都已经加工完毕，工件所待加工的部位为钻Φ18H7孔；零件的形状、尺寸及其位置如零件图所示。
2)零件生产批量10000件，属中小批量生产。
二．设计阶段1．初定夹具结构方案：1）工件定位方案及定位装置①定位方案：本课题夹具用长销小平面组合和一块V型块定位，利用R18长销小平面限制4个自由度，V型块限制2个自由度，实现完全定位。
（V型块定位）（长销小平面）②定位装置草图(a)：钻套与夹具体过盈配合保证标准钻套与工件的中心基准在同一直线上，并用螺钉固定防止在加工孔的过程中由于振动而发生松动。
（V型块）（螺旋杆）夹紧方案及装置：①设计的过程中定位销一端用螺母夹紧，因为工件是在立式钻床上进行加工，加工力及震动较大，要求夹紧装置具有足够的强度，因此，需在工件与销相对应的另一侧用螺母进行夹紧以防工件旋转。
阀腔钻4χφ18孔夹具设计说明书讲解

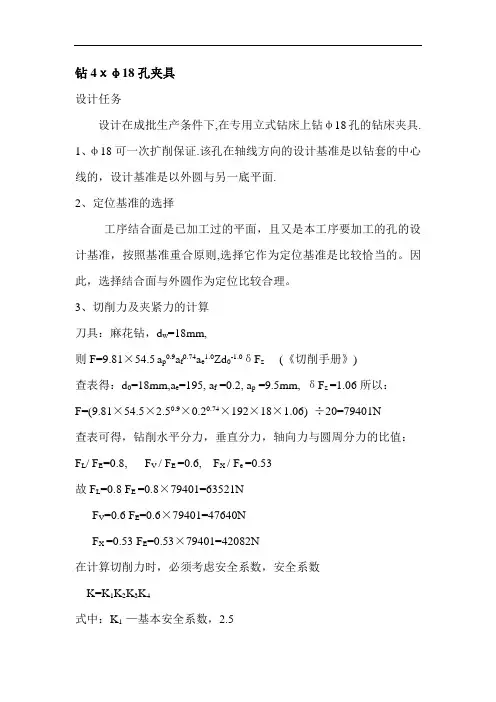

钻4χφ18孔夹具设计任务设计在成批生产条件下,在专用立式钻床上钻φ18孔的钻床夹具.1、φ18可一次扩削保证.该孔在轴线方向的设计基准是以钻套的中心线的，设计基准是以外圆与另一底平面.2、定位基准的选择工序结合面是已加工过的平面，且又是本工序要加工的孔的设计基准，按照基准重合原则,选择它作为定位基准是比较恰当的。
因此，选择结合面与外圆作为定位比较合理。
3、切削力及夹紧力的计算刀具：麻花钻，d w=18mm,则F=9.81×54.5a p0.9a f0.74a e1.0Zd0-1.0δF z(《切削手册》)查表得：d0=18mm,a e=195, a f =0.2, a p =9.5mm, δF z=1.06所以：F=(9.81×54.5×2.50.9×0.20.74×192×18×1.06) ÷20=79401N查表可得，钻削水平分力，垂直分力，轴向力与圆周分力的比值：F L/ F E=0.8, F V / F E =0.6, F X / F e =0.53故F L=0.8 F E =0.8×79401=63521NF V=0.6 F E=0.6×79401=47640NF X =0.53 F E=0.53×79401=42082N在计算切削力时，必须考虑安全系数，安全系数K=K1K2K3K4式中：K1 —基本安全系数，2.5K2—加工性质系数，1.1K3—刀具钝化系数，1.1K2—断续切削系数，1.1则F/=K F H=2.5×1.1×1.1×1.1×63521=211366N选用螺旋—板夹紧机构，故夹紧力fN=1/2 F/f为夹具定位面及夹紧面上的摩擦系数，f=0.25则N=0.5×211366÷0.25=52841N4、操作的简要说明在设计夹具时，为降低成本，可选用手动螺钉夹紧，本道工序的钻床夹具就是选择了手动螺旋—板夹紧机构。
钻孔夹具设计说明书
机械制造技术钻孔夹具设计说明书学校：成都纺织高等专科学校学院：机械工程学院姓名：杨鹏飞班级：机械设计101班学号：201003031023指导老师：宋超目录绪论…………………………………………………绪论机床夹具概论夹具简介夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。
在金属切削机床上使用的夹具统称为机床夹具。
在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，故机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。
机床夹具设计是一项重要的技术工作。
机床夹具的概念在机械制造厂的生产过程中用夹安装工件使之固定在正确的位置上，完成其切削加工、检验、装配、焊接等工作，所使用的工艺装备称为夹具。
机床夹具的功能在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。
然而，由于各类机床加工方式的不同，有些机床夹具还具有一些特殊的功能。
机床夹具的主要功能定位：确定工件在夹具中占有正确的过程。
定位是通过工件定位基准面与夹具定位元件的定位面接触或配合实现的。
正确的定位可以保证工件加工面的尺寸和位置精度要求。
夹紧：工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。
由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。
因此，夹紧为工件提供了安全、可靠的加工条件。
机床夹具的特殊功能（1）对刀调整刀锯切削刃相对工件或夹具的正确位置。
如铣床夹具中的对刀块，它能迅速地确定铣刀相对于夹具的正确位置。
（2）导向如钻床夹具中的钻模板和钻套，能迅速地确定钻头的位置，并引导其进行钻削。
导向元件制成模板形式，故钻床夹具常称为钻模。
镗床夹具也具有导向功能。
零件功能分析1.1零件图分析从零件图可以看出此零件为法兰盘，主要用于连接，连接处要求密封，所以此零件有较高的精密度，公差要求比较高。
从图上可以看出需要在特殊位置加工用于灌注润滑用的润滑油孔，所以需要钻孔。
钻床专用夹具设计装配图课程设计说明书
洛阳理工学院课程设计说明书课程名称：机械制造装备设计设计课题：钻床专用夹具设计专业：机械设计制造及其自动化年月日课程设计内容与要求：内容：为盘类设计一套钻模夹具，便于摇臂钻床的加工。
设计要求：1.在钻床上加工2-Φ10,对C面垂直度>2.要求绘制A0夹具装配图一张、A3零件图一张、设计说明书一份。
3.夹具设计要求合理，有利提高加工精度，保证加工质量，降低加工本钱，提高劳动生产率和减轻工人的劳动强度，便于批量生产。
设计（论文）开始日期年月日指导教师：设计（论文）完成日期年月日年月日课程设计评语院系：机械工程系专业：机械设计制造及其自动化课程名称：机械制造装备设计设计题目：钻床专用夹具设计班级：B140231学号：B姓名：殷彦强课程设计篇幅：图纸 2 张说明书24 页指导教师评语：年月日指导教师：张洪涛目录前言 ................................................................................................................ 错误!未定义书签。
一.专用夹具设计................................................................................... 错误!未定义书签。
设计前的预备工作................................................................................... 错误!未定义书签。
明确工件的年生产纲领................................................................. 错误!未定义书签。
分析工件零件图和工序图............................................................. 错误!未定义书签。
钻床专用夹具设计说明书
洛阳理工学院目录第1章概述 (2)1.1 夹具的功用和分类 (2)1.1.1 夹具的功用 (2)1.1.2 夹具的分类 (2)1.1.3 夹具的组成 (2)第2章零件的加工要求 (2)2.1 零件的加工要求 (2)2.1.1 设计要求 (2)2.2 待加工工件图 (2)2.2.1 减速器下箱体工件图 (3)第3章工件的定位分析和结构设计 (3)3.1 工件定位的基本原理 (3)3.1.1 自由度的概念 (3)3.1.2 六点定位原理 (4)3.1.3定位中的几种情况 (4)3.2 常用定位元件及选用 (4)3.2.1定位中的几种情况 (5)3.2.2常用定位元件所能限制的自由度 (5)3.3 定位方案的确定：一面两孔定位 (5)第4章夹紧装置的组成 (6)4.1 夹紧装置 (6)4.1.1 夹紧要则 (6)4.1.2 夹紧机构的分类 (6)4.1.3 夹紧装置的组成 (6)4.2 夹紧方案的确定 (7)第5章夹具相关部件设计 (7)5.1 夹具体设计 (7)5.2 支撑板 (7)5.3 压紧装置 (8)5.4 导向装置 (9)5.5 液压缸 (9)5.6 钻模板 (10)谢辞 (11)参考文献 (12)第1章概述1.1 夹具的功用和分类1.1.1 夹具的功用机床夹具是在机床上用以准确，迅速地安装工件或刀具，从而保证工件与刀具间正确相对位置的一种工艺装备。
使用夹具可以有效地保证工件的加工质量，提高劳动生产率，扩大机床的工艺范围和减轻劳动强度；因此，夹具在机械制造中占有重要的地位。
1.1.2 夹具的分类夹具有多种分类方法，一般使用范围和特点可分为通用夹具、专用夹具、组合夹具和可调夹具，或按所使用的机床分为车床夹具、钻床夹具、镗床夹具等。
1.1.3 夹具的组成通常，夹具的组成部分如下：（1）定位装置定位装置包括定位元件及其组合，其作用是确定工件在夹具中的位置。
常用的定位元件有支承钉、定位销、V型块等。
拨叉钻孔夹具说明书
第一部分设计任务书及课程设计的要求和内容加工 (2)其次部分序言 (4)第三部分拨叉Φ22mm 孔的钻床夹具设计 (5)第四部分.致谢与心得体会 (15)第五部分参考文献 (16)附录：夹具零件图与夹具装配图(草稿) .................. 17(18) CAD图另图 (19)第一部分：山西大同高校煤炭工程学院09机械设计及其自动化专业《机械制造设施设计》设计任务书设计题目：CA6140拨叉钻床夹具设计要求：设计加工孔①22mm的钻床夹具毛坯类型：铸件（两件铸在一起）设计时间：2022.1217——设计内容：1、熟识零件图2、绘制零件图（一张）3、绘制夹具总装图4、编写设计说明书备注：CA6140车床拨叉831002毛坯图其次部分：序言机械制造装备设计使我们学完了高校的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习, 也是一次理论联系实际的训练,因此,它在我们四年的高校生活中占有重要的地位。
就我个人而言，我盼望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中熬炼自己分析问题、解决问题的力量，为今后参与祖国的“四化”建设打下一个良好的基础。
制造背景：机械制造离不开金属切削机床，而机床夹具则是保证机械加工质量、提高生产效率、减轻劳动强度、降低对工人技术的过高要求、实现生产过程自动化不行或缺的重要工艺装备之一。
机床夹具被广泛用于制造业中，大量专用机床夹具的使用为大批量生产供应了必要条件。
在机床制造或修理中，经常遇到在圆柱上横穿孔的工件，这些工件的孔或螺纹孔的中心线不相交，需在车好圆柱后装配，画好孔的位置线，在按线加工孔或螺纹。
以前当工件画好线后，用四爪卡盘按线进行安装，再加工内孔。
在校正的过程中，调整夹在圆柱面上的两爪时，工件产生滚动，使划线孔的中心线产生角度位移，很难将工件校正, 而产生加工废品。
为此人们设计制造了夹具，通过30年的使用，效果很好。
夹具设计(钻孔)说明书
前言机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。
由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。
在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。
如机床夹具、检验夹具、焊接夹具、装配夹具等。
机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。
2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。
3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。
4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。
机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。
其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。
2.学习和掌握一般机械设计的基本方法和步骤。
培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。
3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。
我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。
但毕竟技术基础薄弱，滞后于制造业发展的需要。
我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。
1.3零件工艺分析本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。
(完整word版)钻孔夹具课程设计说明书
钻孔夹具课程设计说明书学院班级：08机械电子1班学生姓名学号0811112018指导教师夹具设计说明书目录一、设计要求二、零件分析三、定位分析四、夹紧分析五、钻模板、钻套设计六、夹具体设计七、小结八、心得体会九、参考文献一、设计要求设计思路：（1）由于是钻孔我们可以参考钻孔夹具设计的流程：1定位2夹紧（2）根据机械制造工艺学的知识可知钻孔夹具的设计要点是：1钻套2钻模板3夹具体（3）夹具设计的一般步骤：1）明确设计任务与收集设计材料2）确定夹具设计方案与绘制夹具草图3）进行必要的分析计算4）审查方案与改进设计5）绘制夹具装配总图6）绘制夹具零件图（4）夹具设计中的几个重要问题1）清根问题在设计端面和内孔定位的夹具时，会遇到夹具体定位端面和定位外圆交界处的清根问题。
2）让刀问题在设计圆盘类刀具（如铣刀、砂轮等）加工的家具时，会存在让刀问题。
3）更换问题4）防松问题二、零件分析1、零件的作用轴承座一是为了固定轴承进行轴向定位，二是起密封保护作用，防止轴承进入尘土等进入轴承造成损坏，三是让轴承能够有好的润滑空间。
两个坐孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
两个销孔用于定位。
2、零件的工艺分析⑴φ30及φ8两孔都具有较高的精度要求，表面粗糙度Ra的值为1.6um，是加工的关键表面。
⑵轴承座上、下表面及前、后两端面的表面粗糙度Ra为3.2 um，是加工的重要表面。
轴承座的上表面有位置精度要求0.008，而且与轴承孔中心线有平行度要求0.003。
轴承座的前、后端面与轴承孔中心线垂直度要求为0.003，是重要的加工表面。
⑶φ13沉孔加工表面粗糙度要求较低。
⑷其余表面要求不高。
轴承座各面的加工方案加工方案加工表面精度要求表面粗糙度Ra/um底面IT9 3.2 粗铣→精铣两上表面IT9 3.2 粗铣→精铣四端面IT9 3.2 粗铣→精铣两槽IT1425 粗刨φ30孔IT7 1.6 粗车→半精车→精车φ35孔IT1425 粗车IT8 6.3 钻削φ8、φ9、φ13孔φ6、φ4孔IT1425 钻削据加工方案表、设计图纸可知，φ9孔是加工工艺过程中后面加工的表面，所以其它可以选作定位基准的表面基本均已加工完成。
