起重机安全装置
塔式起重机安全装置
塔式起重机安全装置塔式起重机安全装置是指在塔式起重机的安装、操作及运行过程中所采取的泄压与限位等多种安全措施。
安全装置在起重机的使用中是非常关键的，因为起重机往往会在高处进行工作，一旦出现问题，就可能引发严重的事故，因此安全装置必须要完善，确保起重机能够安全、高效地运行。
1. 重载限位器：它是安装在塔式起重机上的一种限位器，主要作用是避免塔式起重机超载。
重载限位器能够尽早地预警起重机操作者，避免发生超载事故，它是起重机上非常重要的安全装置。
2. 减速器：塔式起重机在工作中需要经常放慢速度或者停止，而这些都需要靠减速器来实现。
减速器不但可以保证起重机在工作中的安全，而且还可以延长起重机的使用寿命。
3. 稳定装置：塔式起重机在高空使用的过程中，容易受到外部环境的干扰，并且受到风力的影响比较大。
因此安装塔式起重机的稳定装置非常关键，可以保证塔式起重机在高空工作时不会因为风力或者其他外部因素而发生倾覆或者折断的情况。
4. 停车机构：在起重机的工作中，需要经常停车，停车机构可以保证起重机在停车后不会突然滑动或者滑落。
另外，当起重机处于停车状态时，停车机构也可以避免起重机受到颠簸和移动的影响。
5. 倒塌保护装置：对于塔式起重机的使用者而言，最担心的可能是其突然倒塌，因此，装置一个倒塌保护装置最为关键。
这个装置可以在起重机倒塌一定高度时立即发挥作用，维护起重机的质量和安全。
塔式起重机安全装置是塔式起重机运行过程中非常重要的一部分。
它可以在运行过程中保证起重机的安全、可靠，避免因为超载、风力等不可预期情况而引发的事故。
同时，为了保证起重机的安全使用，操作人员也应该全面掌握塔式起重机的操作规程，并且开展规范的培训和操作，这样才能保障起重机和周围环境的安全。
塔式起重机安全装置及作用
塔式起重机安全装置及作用塔式起重机是一种常见的建筑工地用起重机械，主要用于梁、柱等建筑材料的起吊和安装。
由于塔式起重机的作业环境复杂、安全风险高，因此必须配备多种安全装置以防止事故发生。
下面将对塔式起重机的安全装置及其作用进行详细介绍。
1.重载限制器：重载限制器是塔式起重机最基本的安全装置之一。
它能够根据起重机的工作情况，通过测量和检测来自各项传感器的数据，及时判断起重机的载荷是否超过额定限制，一旦超载，就会发出声音或光信号警告，并停止起重机的运行，确保起重机不会因超载而导致事故发生。
2.高度限位器：高度限位器用于限制塔式起重机的无碰撞工作高度，避免起重机与建筑物或其他设备发生碰撞。
一般情况下，高度限位器在起重机的吊钩上设有传感器，一旦超过设定的高度范围，就会自动停止起重机的升降运动。
3.过载保护器：过载保护器是一种用于防止塔式起重机发生机械结构过载的装置。
当起重机工作时，过载保护器可以监测各个主要部件的工作状态，一旦发现垂直风压、水平风压、高度、张拉、冲击力、翻车力矩、缓冲力矩等超过额定值，就会发出警报并切断主电源，以防止起重机发生严重的结构破坏。
4.风速监控系统：由于塔式起重机高度较高，对风速的要求也相对较高，因此需要配备风速监控系统。
这个系统主要通过传感器测量环境中的风速，一旦风速超过设定的安全范围，就会发出警报提示操作人员，通过减速或停止起重机的运行来保证安全。
5.行走限位器：行走限位器用于限制塔式起重机的行走范围，防止起重机偏离设定的轨道。
行走限位器通常安装在行走电机上，通过感应起重机行走电机的转动状态，一旦检测到超出或偏离设定的行走范围，就会发出警报，并切断相关电源，确保起重机行走不会产生偏差。
6.限制式回转机构：限制式回转机构主要用于限制塔式起重机的回转范围，以避免起重机回转时与周围建筑物或其他设备发生碰撞。
这个装置可以通过限制回转电机的电流或通过限位开关来实现，一旦起重机超过设定的回转范围，就会自动停止起重机的回转运动。
起重机的安全保护装置
起重机的安全保护装置起重机是一种用来提升和移动重物的大型机械设备。
它在各种工业领域中都扮演着重要的角色，但是由于起重机操作的复杂性和高风险性，保证操作人员和设备的安全性至关重要。
为此，起重机上配置了一系列安全保护装置，以确保操作过程中的安全性。
下文将详细介绍起重机的一些常见安全保护装置。
1. 重量限制系统：起重机一般都有一个称重装置，用于检测和记录负载重量。
起重机在进行吊装作业时，必须严格遵守重量限制。
超过额定负载的重量可能导致起重机倾覆或断裂等严重事故。
重量限制系统能够提醒操作人员，确保负载在安全范围内。
2. 平衡和倾覆保护装置：起重机必须保持平衡，以确保运输物体的稳定性和安全性。
平衡和倾覆保护装置可以检测起重机的倾斜和失去平衡的情况，一旦检测到异常，将自动停止操作，防止事故发生。
3. 限位装置：起重机借助限位装置来确保物体的高度和位置在可控制的范围内。
限位装置可以设置在起重机的行走轨道、起升高度和臂架伸展等位置，一旦超过预设限制，会自动停止操作，避免危险情况发生。
4. 碰撞保护装置：起重机作业过程中，常常面临碰撞风险，例如与建筑物、其它起重机或障碍物发生碰撞。
为此，起重机配备了碰撞保护装置，如碰撞传感器或激光雷达等，能够检测到潜在的碰撞危险，使起重机停止或改变方向，以防止损坏和人员伤亡。
5. 断电保护措施：一旦起重机的电力供应中断，将导致起重机停止工作，从而避免操作人员或设备受到危险。
断电保护装置可以监测电源变化，并在供电中断时立即停止起重机的运行。
6. 报警装置：起重机装配了各种报警装置，用于及时提醒操作人员和附近工作人员可能存在的危险情况。
例如，声音报警装置可以发出警示声音，吸引操作人员的注意；灯光报警装置可以发出强烈的闪光信号，以提醒人们注意。
7. 状态监测装置：起重机上安装了各种状态监测装置，用于检测起重机的运行状态和健康状况。
例如，温度传感器可以监测吊钩、齿轮箱等部件的温度变化，以防止过热；振动传感器可以监测起重机结构是否出现异常振动，预防断裂等危险情况。
起重机的安全装置
起重机械安全装置一、制动器起重机所用的制动器是多种多样的。
按结构特性可分为块式、带式和盘式三种，其中块式用得最多。
块式的按工作状态，可分为常闭式和常开式两种。
从工作安全出发，起重机的各工作机构都应采用常闭式制动器，常闭式制动器经常处于合闸状态，当机构工作时，可用电磁铁或电力液压推杆器等外力的作用使之松闸。
起重机的常用制动器有：短行程电子块式制动器、长行程瓦式制动器、液压推杆瓦式制动器、液压电磁瓦块式制动器等。
二、起重量限制器起重量限制器是自动防止起重机起吊超过规定的额定起重量的限制装置。
超载限制器按其功能型式可以分为自动停止型、报警型、综合型等三大类型。
按结构型式可以分为机械式、电子式和液压式等。
综合型超载保护装置是在起升质量超过额定起重量时，能停止起重机向不安全方向继续动作，并发出声光报警信号，同时能允许起重机向安全方向动作。
三、起重力矩限制器常用的起重力矩限制器有机械式和电子式等。
臂架式起重机的工作特点是它的工作幅度可以改变，工作幅度是臂架式起重机的一个重要参数。
起重量与工作幅度的乘积称为起重力矩。
当起重力矩大于允许的极限力矩时，会造成臂架折弯或折断，甚至还会造成起重机整机失稳而倾覆或倾翻。
臂架式起重机在设计时，已为其起重量与工作幅度之间求出了一条力矩极限关系曲线，即起重机特性曲线。
起重量与工作幅度的对应点在该曲线以下时该点为安全点；对应点在该曲线以上时该点为超载点；对应点在该曲线上时该点为极限点。
四、极限力矩限制器极限力矩限制器主要作用为防止回转驱动装置偶尔过载，保护电动机、金属结构及传动零部件免遭破坏。
极限力矩限制装置通常选择两种：①弹簧和凸台结构的配合，是可恢复和重复作用的一种力矩限制机构。
这个可以调节弹簧压力改变力矩限制值。
②使用保险销钉结构，作为防止重要机构损坏的预防装置，属于不可恢复的最终保护。
重新使用需要另行配置销钉。
五、起升高度限制器起升高度限制器，用于限制起升高度的安全保护装置，也称吊钩高度限位器。
塔式起重机安全装置一般规定
塔式起重机安全装置一般规定
塔式起重机安全装置的一般规定包括但不限于以下几点：
1. 减速器：起重机设有齿轮减速器或液压驱动装置，用于控制起重机的运行速度，确保起重物品的平稳起升和移动。
2. 行程限位装置：起重机设有上、下行程限位开关，用于控制起重机的上、下行程，避免超出允许范围，从而保证操作的安全性。
3. 起重量限制装置：起重机设有起重量限制器，用于防止超载操作，当起重物品超出起重机的额定载荷时，起重量限制器会发出警报或停止起重机的运行。
4. 回转限位装置：塔式起重机设有回转限位开关，用于控制起重机的回转角度，避免超出允许范围，从而确保操作的安全性。
5. 检修开关：起重机设有检修开关，用于停止起重机的各项运动，以便进行维护和检修工作。
6. 紧急停止装置：起重机设有紧急停止按钮，用于紧急情况下立即停止起重机的运行，保证人员和设备的安全。
7. 外部限位装置：塔式起重机设有外部限位开关，用于对塔机的活动范围进行限制，避免碰撞或干涉其他设备。
以上只是一些塔式起重机安全装置的一般规定，具体的规定可能会因国家、地区、行业标准的不同而有所差异。
在实际应用中，还应根据具体情况进行安全设计和配置。
第 1 页共 1 页。

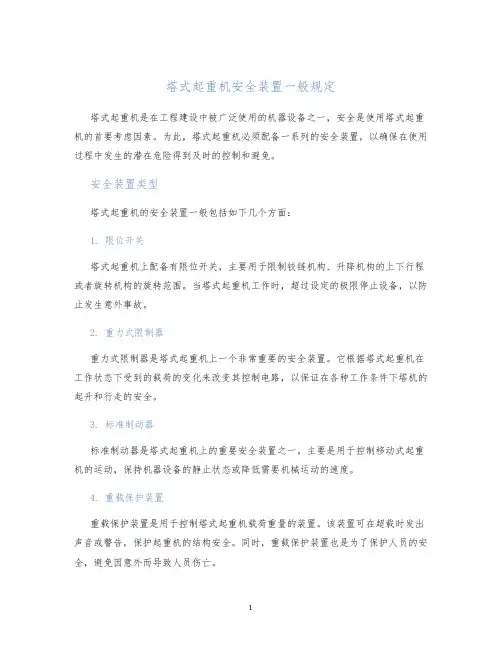

塔式起重机安全装置一般规定
塔式起重机安全装置一般规定塔式起重机是在工程建设中被广泛使用的机器设备之一，安全是使用塔式起重机的首要考虑因素。
为此，塔式起重机必须配备一系列的安全装置，以确保在使用过程中发生的潜在危险得到及时的控制和避免。
安全装置类型塔式起重机的安全装置一般包括如下几个方面：1. 限位开关塔式起重机上配备有限位开关，主要用于限制铰链机构、升降机构的上下行程或者旋转机构的旋转范围。
当塔式起重机工作时，超过设定的极限停止设备，以防止发生意外事故。
2. 重力式限制器重力式限制器是塔式起重机上一个非常重要的安全装置。
它根据塔式起重机在工作状态下受到的载荷的变化来改变其控制电路，以保证在各种工作条件下塔机的起升和行走的安全。
3. 标准制动器标准制动器是塔式起重机上的重要安全装置之一。
主要是用于控制移动式起重机的运动，保持机器设备的静止状态或降低需要机械运动的速度。
4. 重载保护装置重载保护装置是用于控制塔式起重机载荷重量的装置。
该装置可在超载时发出声音或警告，保护起重机的结构安全。
同时，重载保护装置也是为了保护人员的安全，避免因意外而导致人员伤亡。
5. 风速监测盘风速监测盘是用于监测塔式起重机周围的风速变化。
当风速达到设定的极限时，会发出声音警告，并且会自动停止工作，以确保起重机的安全。
6. 风速传感器风速传感器是另一种常用于塔式起重机的安全装置。
它不仅可以监测周围风速的变化，还可以预测风速的变化趋势。
当风速超过预设范围时，风速传感器会立即发出警报，提醒操作人员保持警觉。
安全装置的使用塔式起重机上的安全装置不仅要注意保养和维修，还要注意正确使用。
操作人员需要经过专业的培训和拥有相应的资格证书，才能进行操作。
在使用过程中，必须按照相关规范使用塔式起重机上的安全装置，一旦发现安全装置出现损坏或故障，应及时进行维修或更换。
此外，在使用塔式起重机时，还需注意以下事项：•起重机不能超载运行。
•在起重重物的过程中，应该避免锁链和轮缘脱出轨道，不能进行飘摆起重。
起重机械安全装置 考点
起重机械安全装置考点
关于起重机械安全装置的考点应包括以下几个方面：
一、限位器
限位器是起重机械中常见的一种安全装置，用于限制起重机的移动距离。
限位器包括行程限位器和极限限位器，前者在一定距离内起作用，后者则在超过该距离时起作用，以防止设备继续移动造成事故。
二、制动器
制动器是起重机械的另一个重要安全装置，用于控制起重机的移动。
它通常由刹车片、刹车轮和液压或弹簧系统组成。
在紧急情况下，可以通过手动或自动方式打开制动器，以防止设备移动造成事故。
三、超载保护装置
超载保护装置是用于防止起重机过载的安全装置。
它可以安装在吊钩、起重机梁等部位，当超过额定负载时，通过释放安全系数或其他方式使设备停止运行。
四、防护装置
防护装置是一种防止操作人员意外接触旋转部件的安全装置。
常见的防护装置包括护网、安全护栏和护板等，以确保操作人员的人身安全。
五、其他安全装置
除了上述几种常见安全装置外，起重机械还可以配备其他安全装置，如吊篮防倾斜装置、吊钩防脱落装置、起重机工作状态监测系统等。
这些装置在保证设备安全运行方面起着重要作用。
总之，起重机械的安全装置是确保设备安全运行的关键，应熟练掌握这些安全装置的原理、作用和维护方法，以确保起重机械的安全使用。
起重机装有哪些安全装置
起重机装有哪些安全装置起重机是一种用于搬运重物或执行严格的工程任务的机器。
这种设备具有重要的作用，但它们的使用也带来不少安全风险。
为了保障工作人员和设备的安全，现代起重机配备了一系列安全装置。
这些装置可以确保起重机在使用时能够保持稳定和安全。
下面我们将详细介绍起重机装有哪些安全装置。
1、起重机限位器起重机限位器是一种用于保护人员和物体不受损害的安全装置。
这种装置可以确保起重机机架和起重臂在超出安全工作范围时自动停止。
通常，起重机限位器由两个独立的系统组成，分别检测机架和臂的移动。
如果其中一个系统出现问题，另一个系统会继续工作，以确保机器的安全操作。
起重机限位器的特点是可靠性高、成本低、使用方便。
2、重载保护装置重载保护装置是一种用于确保起重机在超过安全负载容量时自动停止的保护装置。
这种装置可以确保起重机在工作过程中不会超载，从而保证人员和负载的安全。
通常，重载保护装置配备有声光报警器，当负载超过安全负载容量时，装置会发出警报，提醒操作者立即停止起重机的工作。
3、超高闸限位器超高闸限位器是起重机的安全装置之一，用于防止超高的负载和防止起重臂和其他部件的“失控”。
该装置在起重机工作过程中可以检测起重臂和其他移动部件的位置，确保它们不会超过安全限度。
一旦超过安全限度，装置会立即停止起重机的工作。
4、起重机钢丝绳保护器起重机钢丝绳保护器是一种专用装置，用于确保钢丝绳不会过度磨损，从而造成起重机的故障。
这种装置可以监测钢丝绳的使用情况，发现异常情况并及时报警。
在出现问题时，装置可以立即停止起重机的运作，以保护人员和设备安全。
5、防碰撞装置防碰撞装置是起重机的另一种安全装置，用于确保起重机在操作过程中不会与其他障碍物碰撞。
该装置使用红外线或超声波技术来监测起重机周围的环境，并在其周围有物体靠近时发出警报。
如果起重机继续接近物体，则该装置会停止其运作，以防止碰撞发生。
总之，起重机作为一种重要的工业设备，使用时需要注意安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起重机安全装置为了保证起重机械安全运行，避免造成人身伤亡及机械损坏等事故，在起重设备上配备各种安全防护装置是必须的。
了解安全防护装置的构造、工作原理和使用要求，对起重机的操作人员和日常维护保养人员来说是非常重要的。
本章主要对起重机常见的安全装置作简要介绍，尤其对火电公司常见起重力矩限制器及超载限制器作重点说明。
第一节起重机安全装置的设置要求根据《安全防护装置在各种起重机上设置的要求（GB606-85)》与《起重机监督检验规程》（国质检（2002）296号），本节就桥门式、塔式及臂架式起重机的安全装置做简要介绍。
1、桥门式起重机安全防护装置的设置要求在门桥式起重机上装设常见的安全防护装置的名称、要求程度及要求范围，见表3-1。
在日常维护保养中要注意及时检查、维护这些装置，使之保持正常工作性能。
表3-1 桥门式起重机的安全防护装置安装防护装置名称桥式起重机门式起重机要求程度要求范围要求程度要求范围超载限制器应装额定起重量大于20t 应装额定起重量大于10t 宜装动力驱动，额定起重量为3至20t的宜装动力驱动，额定起重量为5至10t的上升极限位置限位器应装动力驱动的应装动力驱动的下降极限位置限位器宜装宜装运行极限位置限位器应装动力驱动的，并且在大车和小车运行的限制位置应装动力驱动的，并且在大车和小车运行的限制位置缓冲器应装在大车、小车运行机构或轨道端部应装在大车、小车运行机构或轨道端部夹轨钳和锚定装置宜装露天工作的应装露天工作的防倾翻安全钩应装单主梁起重机在主梁一侧落钩的小车架上应装单主梁起重机在主梁一侧落钩的小车架上检修吊笼应装在司机室对面靠近滑线一端扫轨板和支承架应装动力驱动的大车运行机构上应装在大车运行机构轨道端部止挡应装应装露天的活动零部件的防护罩应装应装电气设备的防雨罩应装露天工作的应装露天工作的2、塔式起重机安全防护装置的设置要求塔式起重机上安全防护装置的设置要求见表3-2。
在日常维护保养中要注意及时检查、维护这些装置，使之保持正常工作性能。
表3-2 塔式起重机安全防护装置的设置的要求序号安全防护装置名称要求程度要求范围1 超载限制器宜装起重能力小于250kN·m2 力矩限制器应装起重能力大于或等于250kN·m3 上升极限位置限制器应装4 下降极限位置限制器5 幅度指示器应装6 连锁保护装置应装在动臂变幅机构与吊臂的支持停止器之间7 防止吊臂后倾装置应装动臂变幅8 极限力矩限制装置应装有可能自锁的旋转机构9 缓冲器应装10 夹轨器与锚定装置应装11 风速风级报警装置应装臂架铰点高度大于50m时12 登机信号按钮宜装司机室在上部并且设在运动部分13 轨道端部止挡应装14 暴露的活动零部件的防护罩应装15 电气设备的防雨罩应装3、臂架式起重机安全防护装置的设置要求塔式起重机上安全防护装置的设置要求见表3-3。
在日常维护保养中要注意及时检查、维护这些装置，使之保持正常工作性能。
表3-3 臂架式起重机安全装置的设置要求序号安全防护装置名称汽车起重机轮胎起重机履带起重机要求程度要求范围要求程度要求范围要求程度要求范围1 力矩限制器应装2 上升极限位置限制器应装应装应装3 幅度指示器应装应装应装4 水平仪应装起重量大于或等于16t应装起重量大于或等于16t5 风速仪应装6 支腿回缩锁定装置应装应装应装7 倒退报警装置应装应装应装8 暴露的活动零部件的防护罩应装应装应装9 电气设备的防雨罩应装应装应装本节所及的安全装置均应在日常维护中及时检查和保养，如发现性能异常应立即进行修理和更换。
第二节起重量限制器起重量限制器又称超载限制器，其功能是防止起重机超载吊运。
当起重机超载吊运时，它能够停止起重机向不安全的地方继续动作，但能允许起重机向安全方向动作，同时发出声光报警信号。
超载限制器按其结构形式和工作原理的不同，可以分为机械式、液压式和电子式三种类型。
1、机械式起重量限制器机械式起重量限制器种类较多，大体分为杠杆式、偏心式和弹簧式三种，下面就杠杆式和弹簧式作简要介绍。
1.1 杠杆式起重量限制器图3-1是直杠杆式起重量限制器机构图。
图3-1 直杠杆式起重量限制器1-撞杆；2-开关；3-起升滑轮它主要有杠杆、弹簧及限位开关等组成。
在正常的起重作业中，吊重小于额定起重量，起升钢丝绳的合力R对杠杆转轴O的力矩小于弹簧力N对O的力矩，即R<N，这时撞杆1不动，起重机正常运行。
当超载时，R>N，弹簧压缩变形，撞杆向下移动，触动与起升机构线路连锁的限位开关2，使机构断电，停止作业，起到超载限制作用。
偏心式起重量限制器主要由偏心轴、杠杆、弹簧、限位开关等组成。
它也是靠钢丝绳的合力R对偏心轴产生偏心力矩使得杠杆传动压缩弹簧，触动限位开关而起到超载保护作用。
1.2 弹簧式起重量限制器图3-2是弹簧式超载限制器机构图。
图3-2 弹簧式起重量起升高度限制器1-支铰；2-调节螺母；3、6、9-弹簧；4、7-触杆；5-开关8-杠杆；9-链条；10-重锤；11-钢丝绳；12-滑轮这是一种起重量、起升高度限制器合为一体的结构形式。
超载时，弹簧13被压缩，触杆4撞开限位开关5，起升机构停车。
过卷扬时，由于重锤10被吊钩滑轮组抬起，通过链条9和杠杆8，使触杆7撞开限位开关，起重机停止卷扬机，起保护作用。
1.3 测力环起重量限制器该类起重量限制器在塔式起重机中长用到，现以QT80EA塔式起重机常见的起重量限制器（又称测力环）作简要介绍。
结构与原理构造如图3-3所示。
图3-3 起重量限制器（测力环）1、3、5、8-调装螺钉2、4、6、7-开关其工作原理是塔式起重机起吊重物时，测力环变形。
当吊重达到该塔式起重机最大起重量(单绳拉力超过20kN),次测力环限位开关S2动作，使控制回路中的继电器得电，切断卷扬机起升控制回路；当单绳拉力超过10kN，测力环限位开关S3动作，切断电磁离合器中档回路，这时离合器只能置于重物档位置；当单绳拉力超过5kN，限位开关S4动作，切断离合器轻档位置，这时离合器只能置于中档或者重物档，防止离合器过载。
测力环的调试下面是测力环的调整过程（一）四倍率滑轮组调整①轻档调整（离合器开关置于轻档）：吊重2170kg，幅度在31m以内，载荷以高、中、低三档速度各升降一次，不允许任何一档出现不能起升现象；加重20～30kg砝码，以高速挡起升，同时调整高速挡重量限制开关S4使其断开，高速挡不能起升；重复以上步骤，应基本一致。
②中档调整（离合器开关置于中档）起吊4370kg，幅度控制在16m以内，载荷以低、中速度个升降一次，低、中档不得出现不能起升现象，但操作高速挡时，应不能动作；加重20～30kg砝码，以中速挡起升，同时调整中档重量限制开关S3，使中档断电停止起升；重复以上步骤，应基本一致。
③低速档调整(幅度不大于11.85m）起吊8000kg，以低速挡升降一次，操作中、高档时，不能起升；加重100～300kg，以低速挡起升，同时调整低速挡重量限制器开关S2，使低速档报警并断电停止起升；重复以上步骤，应保持一致。
（二）二倍率滑轮组校核①吊重4000kg,幅度控制在21m之内以低速档起升，但操作中、高档位时应不能动作。
②加载50～150kg左右，以低速档起升，加载至150kg左右时应报警断电。
重复以上步骤两次，应保持一致。
2、电子式起重量限制器电子技术的日益发展，使起重机的安全装置逐步现代化。
电子式超载限制器主要用于起重设备的超载保护。
它可以根据预先调整好的起重量来进行控制。
一般把它调节为额定起重量的90%报警，额定量的110%切断电源。
它克服了机械式超载限制器体积大、重量大、精度低等缺点，并可以随时显示起吊物品的重量，近年来在起重机上广泛应用。
2.1 工作原理电子超载限制器主要由载荷传感器、电子放大器、数字显示装置、控制仪表等组成一个自动控制系统。
图3-4是一种电子式超载限制器的工作原理方框图。
图3-4 电子式超载限制器方框图电子式起重量限制器常用的传感器有筒式和环式两种，如图3-5所示。
图3-5 传感器应变筒和应变环是用弹性较好的合金钢制成，表面贴有4或8片电阻感应片，并构成电桥回路，其作用是将载荷力信号转换为电信号的变化。
起重机吊重物时，载荷传感器的应变筒受载荷作用发生形变，贴在上面的应变片也随之形变，电阻值发生变化，于是，原经过调零的电桥失去平衡，输出端上出现与应变筒上所受载荷成正比的微软信号，并将信号送入电压放大器，经过放大器处理后即可以从显示器上看到起吊重物的重量，当载荷超过规定数值时，触发器即动作，红灯闪亮并报警。
当载荷超过额定起重量时，即自动切断起升机构电源。
2.2 传感器的安装载荷传感器按受载方式有压力传感器和拉力传感器之分，因而有不同的安装方式。
(a)轴下安装方式 (b)钢丝绳固定式安装方式图3-6 传感器的安装方式1-槽钢；2-压力传感器；3-电缆；4-立板；5-连块；6-U型拉杆；7-定滑轮轴；8-绳卡；9-钢丝绳；10-拉力传感器；11-钢丝绳夹头当采用压力传感器时，需要采用类似图3-6(a)所示的安装方式，即把压力传感器安装在滑轮轴下。
这种方式需要吊车的结构具有容纳压力传感器的控制位置，否则就要改动设备。
当采用拉力传感器时，采用类似图3-6(b)所示的安装方式，即把拉力传感器安装在从均衡滑轮下绕入的钢丝绳上，将钢丝绳和拉力传感器用夹头紧固连接，不允许产生滑动。
这种方式不需要改动设备，但只适用于均衡滑轮在定滑轮组的情况。
值得注意的是，起重机更换不同重量的吊具后，必须将传感器的不平衡值重新调零。
否则，仪器会产生较大误差，造成起重机超载。
3、对起重量限制器的安全要求和报废安全要求①超载限制器的综合误差，机械式不得大于8%，电子式不得大于5%；②载荷达到额定起重量90%时，应能够发出提示报警信号。
③起重机装设超载限制器后，应根据其性能和精度情况进行调整和标定，当载荷超过其额定起重量时，能自动切断起升电源。
超载限制器的综合误差计算方法如下：综合误差=（动作点-设定点）/设定点×100%起重量限制器的报废①经修复仍不能灵敏可靠地动作的超载限制器应报废；②超载限制器的综合误差大于上述要求时应报废。
4、常见起重量限制器举例4.1 QHK-1B载荷限制器龙门式起重机上所用起重量限制器多数为此型号的载荷限制器，下面对其作简要介绍。
技术性能工作时间：连续24小时工作电压：AC220V或AC380显示器精度： <±1%ES系统综合精度：<±5%控制方式：继电器输出常开常闭触电1付，容量220V5A（阻性）键盘功能图3-7 键盘示意图“设定”键：按一下此键，立刻显示当前仪表报警设定值并且数字在闪烁，此时利用“递增”、“递减”键可以修改设定值。
