铝基板基本知识
铝基板培训教材
五、过程重点控制
5.5字符： 5.5.1使用120T网印，同时注意周期与字符颜色。 5.5.2保证字符清晰，3M胶带测试无脱落. 5.6喷锡： 5.6.1喷锡最多喷2次，即只能返工一次，返工多，板材会发黄。 5.6.2喷锡前、后处理机在生产前需做保养，用3-5%HCl清洗。 5.7二钻孔： 5.7.1钻孔粗糙度小于 25.4um . 5.7.2定位孔上销钉时板不能松动。 5.8冲板： 5.8.1每200冲QA抽检一次，检外观及全尺寸，如毛刺 超过 0.003”就返研模具。 5.8.2冲板时注意品质问题，注意披峰和掉油问题，有问 题解决不了需停机找主管、工艺工程师处理。 5.8.3每冲 1 次板要用毛刷对模具进行清洁 1 次。
二次防焊
文字丝印
大板V-CUT
测试
包装
外观检验
成型
5
二、夹心双面铝基板工艺流程
开料 铝板钻孔 塞孔制作 打磨拉丝
PTH
层压二钻
层压
化学清洗
正常双面板流程
6
三、铝基板制作工艺及技术参数
3.1开料 3.1.1加强来料检查（必须使用铝面有保护膜的板料）。 3.1.2开料后无需烤板。 3.1.3轻拿轻放，注意铝基面（保护膜）的保护。 3.2钻孔 3.2.1钻孔参数与FR-4板材钻孔参数相同。 3.2.2孔径公差特严，要严格控制披锋的产生。 3.2.3铜皮朝上进行钻孔。 3.3干膜 3.3.1来料检查：磨板前须对铝基面保护膜进行检查， 若有破损，必须用兰胶贴牢后再给予前处理。 3.3.2磨板：仅对铜面进行处理。 3.3.3贴膜：铜面、铝基面均须贴膜。控制磨板与贴膜的 间隔时间小于1分钟，确保贴膜温度稳定。
9
五、过程重点控制
5.1钻孔： 5.1.1只钻 3.175mm 工具孔及板四角对位孔。 (铜面朝上） 5.2干膜： 5.2.1磨板前如发现保护膜破损，则用兰胶贴紧再往下作业。 5.2.2只磨线路面。 5.2.3注意对位精度，不可曝偏。 5.3蚀刻： 5.3.1控制线宽/线距，保证满足要求 . 5.3.2把二钻定位孔用兰胶封住，避免蚀刻时攻击该孔， 造成二钻定位时松动。 5.3.3铝面的保护膜不能破损。 5.3.4如发现短路切匆用刀进行修理，防止与铝板短路。 5.4防焊： 5.4.1该板在生产时，其显影时不可与干膜板一起显影， 必须重新开缸。 5.4.2注意对位，要以方向孔对位，不可对反。
铝基板介绍
3
铝基板
• 从热膨胀系数，热传导能力，强度，硬度，重量，表面状态和成本方面 考虑。绝大部分的金属基板都采用了铝板作为金属基层。选用铝材的种 类，主要依据机械加工工艺和成本的考量。
名称 成分 强度 性能 价格
6061T6
5052H34 1050H18 C11000
Al-Mg-Si
Al-Mg 纯铝 纯铜
触摸屏:传感器, 玻璃盖板
长城开发全球网络
全球电子制造服务排名第七，中国电子集团（CEC）一级子公司。
6
长城开发–技术研发及中央实验室
技术研发及中央实验室成立于1992年，下设六个专业实验室及两个工程技术组
可靠性实验室 （CNAS认可） 材料科学实验室 （CNAS认可） 先进机械实验室 高级SMT实验室 静电控制实验室
2
铝基板
• 电路层：要求具有很大的载流能力，一般采用电解铜箔，经过蚀刻
形成印制电路，用于实现器件的装配和连接。与传统的FR-4 相比，采 用相同的厚度，相同的线宽，铝基板能够承载更高的电流，从而应使 用较厚的铜箔，厚度一般35μm~280μm。
• 金属基层 ：金属基层是铝基板的支撑构件，要求具有高导热性，一
8
般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合 于钻孔、冲剪及切割等常规机械加工。工艺要求有：镀金、喷锡、 osp抗氧化、沉金、无铅ROHS制程等
• 绝缘层：高导热绝缘层的技术是衡量一款铝基板是否真正拥有高导
热性能，高绝缘性能的核心。目前国际上高品质铝基板的绝缘层都是 由高导热、高绝缘的陶瓷介质填充的特殊聚合物所构成。聚合物保障 了绝缘性能，抗热老化能力以及高粘接能力。而陶瓷填充物则极大增 强了导热性能和绝缘性能。
铝基板知识
深圳市容卓电路科技有限公司铝基板知识一、铝基板简介：1.性能：铝基板是一种散热性能良好的绝缘金属基敷铜板, 其特点在于：1良好的导热性能有助于元器件的冷却;2.较高的绝缘强度能够经受高达6KV AC电压3.结构：1一般的金属基板分为三层：线路层、绝缘层和金属基层。
导电层（线路层）：线路层一般采用电解铜箔，常用厚度有1OZ、2OZ、3OZ、4OZ等4种；绝缘层一般为填充了陶瓷的聚合物，其常用厚度为75um、150u m；金属基层一般有铝基、铜基、铁基、CIC(合金)、CMC（羧甲基纤维素钠一种重要的纤维素醚）等，常用厚度为0.8.、1.0mm、1.6mm、2.0mm、3.2mm;与FR-4相比，相同的线宽、相同的厚度，铝基板能承载更高的电流。
导热绝缘层：绝缘层是铝基板核心技术部份、绝缘层不光要起绝缘作用，还要粘接和导热作用，要把导电的产生的热量通过绝缘层传输给金属基层而得到更好散热效果。
绝缘层热传导性越好，散热就越好、从而达到提高模块的功率负荷、减小体积、延长寿命，提高输出等目的。
（图5就是对比效果图）为了让大家更明确绝缘层导热作用效果，我们以LED灯具验证为例：见下图6现国产的普通铝基板材一般绝缘层都是用商品化的半固化片（1080）（导热系数仅为0.3W/m-k）。
该绝缘层没有添加任何导热填料。
绝缘层厚度常规是75um—100um、125um、150um（公差+/-2 um）。
金属基层金属基料可以选择任何金属，需要取决于金属的势膨胀系数、热传导能力、强度、硬度、重量，表面姿态和成本缝合考虑。
所以从成本和技术性能条件考虑铝为比较理想的材料。
层次区分：单面、双面、多层（两面、多层一般是由先用FR-4做好线路后与铝板压合而成。
铝材料种类：再生铝（回收的废品再生成，导热几乎为0）。
1000系纯铝1000系列代表1050 1060 1070 1000系列铝板又被称为纯铝板，在所有系列中1000系列属于含铝量最多的一个系列。
铝基板基材基础知识
铝基板基材基础知识铝基板是一种在电子行业中广泛应用的基材材料，具有良好的导热性、电磁屏蔽性和机械强度。
在电子设备中，铝基板常用于制作LED电路板、电源模块和通信设备等。
首先，铝基板的基材是由铝合金制成的。
常用的铝合金有铝硅合金、铝铜合金和铝锌合金等。
这些合金具有优异的热传导性能，能够有效地将发热元件产生的热量快速传导到板材表面，并通过散热设备将热量排出，提高电子元件的工作稳定性和可靠性。
其次，铝基板具有良好的导热性。
铝的导热系数较高，约为237W/(m·K)，远远高于常见的有机基材。
这一特性使得铝基板能够在高功率密度的电子器件中有效地降低温度，减少热应力和温度梯度对电子元件的影响，提高元件的寿命和可靠性。
另外，铝基板还具有良好的电磁屏蔽性能。
铝的导电性能优良，可以有效地屏蔽外界电磁波的干扰，保护电子元件的正常工作。
此外，铝基板还可以作为地线层，提供良好的接地效果，减少电子元件之间的电磁干扰。
铝基板在机械强度上也有较好的表现。
由于铝合金具有良好的强度和硬度，铝基板具有较高的机械刚性，能够在电子器件的制造和运输过程中有效地抵抗外部力的冲击和振动，保护电子元件的安全和稳定。
除此之外，铝基板还具有加工性能优良的特点。
铝合金材料具有较好的可加工性，可以进行折弯、冲压、切割和焊接等多种加工方式，满足不同工艺要求和产品设计需要。
总之，铝基板作为一种重要的基材材料，在电子行业中有着广泛的应用。
其良好的导热性、电磁屏蔽性和机械强度，可以提高电子元件的工作稳定性和可靠性。
未来，随着电子器件功率密度的不断增加和散热需求的增强，铝基板将在各个领域得到更广泛的应用。
铝基板常识
铝基板导热系数顾名思义，它是一种铝基板散热性能参数，它是衡量铝基板好坏的三大标准之一（热阻。
铝基板导热系数可以在板材压合之后经过测试仪器测试得出数据，目前导值和耐压值是另两个性能）热值高的一般是陶瓷类、铜等，但是由于考虑到成本的问题，目前市场上大多数为铝基板，相对应的铝基板导热系数是大家所关心的参数，导热系数越高就是代表性能越好的标志之一。
铝基板是一种独特的金属基覆铜板铝基板，它具有良好的导热性、电气绝缘性能和机械加工性能。
二、铝基板性能：（1）散热性目前，很多双面板、多层板密度高、功率大，热量散发难。
常规的印制板基材如FR4、CEM3都是热的不良导体，层间绝缘，热量散发不出去。
电子设备局部发热不排除，导致电子元器件高温失效，而铝基板可解决这一散热难题。
（2）热膨胀性热胀冷缩是物质的共同本性，不同物质的热膨胀系数是不同的。
铝基印制板可有效地解决散热问题，从而使印制板上的元器件不同物质的热胀冷缩问题缓解，提高了整机和电子设备的耐用性和可靠性。
特别是解决SMT（表面贴装技术）热胀冷缩问题。
（3）尺寸稳定性铝基印制板，显然尺寸要比绝缘材料的印制板稳定得多。
铝基印制板、铝夹芯板，从30℃加热至140~150℃，尺寸变化为2.5~3.0%.（4）其它原因铝基印制板，具有屏蔽作用；替代脆性陶瓷基材；放心使用表面安装技术；减少印制板真正有效的面积；取代了散热器等元器件，改善产品耐热和物理性能；减少生产成本和劳力。
三、.结构（1）金属基材a.铝基基材，使用LF、L4M、Ly12铝材，要求扩张强度30kgf/mm2，延伸率5%。
美国贝格斯铝基层分为1.0、1.6、2.0、3.2mm 4种，铝型号为6061T6或5052H34。
日本松下电工、住友R-0710、R-0771、AL C-1401、AL C-1370等型号为铝基覆铜板，铝基厚度1.0~3.2mm。
（2）绝缘层起绝缘作用，通常是50~200um。
若太厚，能起绝缘作用，防止与金属基短路的效果好，但会影响热量的散发；若太薄，能较好散热，但易引起金属芯与元件引线短路。
铝基板知识

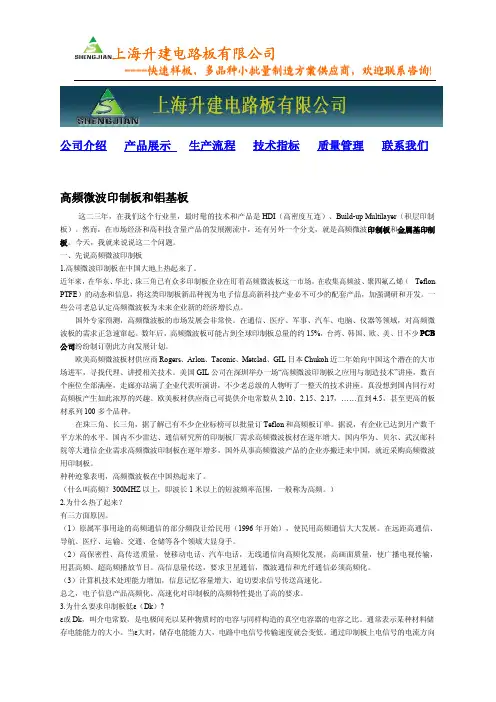

产品展示生产流程技术指标质量管理联系我们高频微波印制板和铝基板这二三年，在我们这个行业里，最时髦的技术和产品是HDI（高密度互连）、Build-up Multilayer（积层印制板）。
