新型高效变频电磁感应加热技术
电磁感应加热原理
电磁感应加热原理电磁感应加热是一种利用电磁感应现象进行加热的技术。
它利用交变磁场对导体产生感应涡流，从而使导体发热。
这种加热方式具有快速、高效、节能等优点，在工业生产和日常生活中得到了广泛应用。
本文将从电磁感应加热的原理、应用和发展趋势等方面进行介绍。
首先，电磁感应加热的原理是基于法拉第电磁感应定律和焦耳热效应。
当交变磁场穿过导体时，导体内部就会产生感应电流，这种感应电流会在导体内部产生焦耳热，从而使导体升温。
这个过程可以用数学公式来描述，即感应电流密度和导体内部的电阻率、磁导率以及交变磁场的频率和强度等因素有关。
因此，通过控制交变磁场的频率和强度，可以实现对导体的精确加热。
其次，电磁感应加热技术在工业生产中有着广泛的应用。
例如，电磁感应加热可以用于金属加热、塑料成型、玻璃熔化等工艺中。
在金属加热方面，电磁感应加热可以实现对金属的局部加热，从而提高生产效率和产品质量。
在塑料成型方面，电磁感应加热可以实现对塑料的快速加热和成型，避免了传统加热方式中的能量浪费和环境污染。
在玻璃熔化方面，电磁感应加热可以实现对玻璃的快速均匀加热，提高了玻璃生产的效率和质量。
此外，随着科学技术的不断进步，电磁感应加热技术也在不断发展。
例如，近年来，随着高频电源技术的发展，电磁感应加热的频率范围也得到了拓展，从传统的中低频加热向高频加热发展。
高频电源可以实现更高的功率密度和更精确的加热控制，从而在一些特定领域发挥着重要作用。
同时，电磁感应加热技术也在材料加热、医疗器械、环保等领域得到了广泛的应用和推广。
总的来说，电磁感应加热技术作为一种先进的加热方式，具有快速、高效、节能等优点，在工业生产和日常生活中得到了广泛应用。
随着科学技术的不断发展，电磁感应加热技术也在不断创新和进步，为各行各业带来了更多的发展机遇和应用前景。
相信在未来的发展中，电磁感应加热技术将会发挥着越来越重要的作用，为人类社会的发展做出更大的贡献。
电磁感应加热用于可持续催化技术的研究进展
化工进展Chemical Industry and Engineering Progress2022年第41卷第3期电磁感应加热用于可持续催化技术的研究进展刘鸿益，杨光星，余皓（华南理工大学化学与化工学院，广东广州510641）摘要：电磁感应加热技术作为一种通过吸收电磁能直接转换为热能的非直接接触式加热技术，热量直接在磁性材料上迅速感应产生，无需加热整个反应器，改善了能量传递效率和高散热现象。
因此，电磁感应加热为高温化学过程供了独特的解决方案，以克服使用传统加热方法时带来的加热/冷却速率缓慢、加热不均匀、低能效等问题。
本文首先简述了电磁感应加热技术的加热机制以及相关的测量方法，重点介绍了电磁感应加热过程中能量效率的评估，进而总结了采用电磁感应加热技术用于高温催化反应的研究进展。
最后，提出了对未来电磁感应加热技术应用于工业化过程的展望。
关键词：电磁感应加热；交变磁场；纳米粒子；可持续性；催化（作用）中图分类号：TQ16文献标志码：A文章编号：1000-6613（2022）03-1440-13Recent advances of electromagnetic induction heating for sustainablecatalytic technologyLIU Hongyi ，YANG Guangxing ，YU Hao(School of Chemistry and Chemical Engineering,South China University of Technology,Guangzhou 510641,Guangdong,China)Abstract:Electromagnetic induction heating (EIH)is a non-contacting heating technology that directly absorbs and converts electromagnetic energy into heat.Heat is rapidly induced on magnetic materials without the need to heat the whole reactor,which improves energy transfer efficiency and reduces heat dissipation.Therefore,EIH provides a unique solution for high-temperature chemical processes of slow heating /cooling rate,uneven heating and low energy efficiency.This article briefly described the heating mechanism and related measurement methods of EIH,focusing on the energy efficiency evaluation.Then we summarized the research advances of EIH for high-temperature catalytic reactions.Finally,the prospect of the industrialization of EIH in the future was put forward.Keywords:electromagnetic induction heating;alternating magnetic field;nanoparticles;sustainability;catalysis第一次工业革命揭开了工业化时代的序幕，化石能源作为驱动工业革命的重要引擎，在全球工业化进程中发挥了不可替代的作用，但也导致了巨量的二氧化碳排放，联合国政府间气候变化专门委员会（IPCC ）预测CO 2浓度将在2050年升至532mL/m 3[1]，全球平均气温将在21世纪末进一步上升至少特约评述DOI ：10.16085/j.issn.1000-6613.2021-2228收稿日期：2021-11-01；修改稿日期：2022-01-17。
超高频感应加热设备原理
超高频感应加热设备原理超高频感应加热是一种现代化的加工技术，广泛应用于工业生产中。
它利用高频电流在导体中产生的涡流损耗和焦耳热来实现加热目标物体。
本文将介绍超高频感应加热设备的原理及其应用。
一、超高频感应加热设备的基本原理超高频感应加热设备是由发生器、感应线圈、电容器、传输电缆以及加热工作台等组成。
其基本工作原理是通过感应线圈在高频交流电磁场中产生涡流，并将电能转化为热能。
涡流产生的能量主要用于加热金属或其它导电材料。
具体而言，当高频电流通过感应线圈时，感应线圈内部产生高频交流电磁场。
当被加热的目标物体进入感应线圈的磁场内时，目标物体中的电子会受到磁场的影响，进而引发电子的运动。
根据法拉第电磁感应定律，运动的电子会在导体内产生涡流。
由于涡流的阻力，电能会被转化为热能，从而使目标物体产生加热效应。
二、超高频感应加热设备的优点和应用超高频感应加热设备具有以下几个优点：1. 高效加热：超高频感应加热设备加热速度快，加热效率高。
因为其主要通过涡流损耗和焦耳热产生加热效应，能够迅速将能量传递到目标物体中，无需预热过程，大大提高了生产效率。
2. 精确控制：超高频感应加热设备可以根据需要精确控制加热温度和时间。
通过调节发生器的频率和功率，可以实现对加热过程的精确控制，确保产品的质量和稳定性。
3. 环保节能：超高频感应加热设备使用电能进行加热，无燃烧产生的废气、废水和废渣等污染物，相比传统的燃烧加热方式更加环保。
由于加热速度快，没有能量损失，能够有效节约能源。
超高频感应加热设备在工业生产中有广泛应用，例如：1. 金属加工：超高频感应加热设备可用于金属熔炼、锻造和淬火等工艺。
它可以实现快速加热和精确控制，提高金属加工的效率和质量。
2. 焊接和烧结：超高频感应加热设备可用于焊接和烧结工艺。
它能够实现局部加热和快速加热，可将热量集中在焊接接头或烧结颗粒上，提高焊接或烧结的质量和强度。
3. 粉末冶金：超高频感应加热设备可用于粉末冶金工艺。
变频电磁加热热技术原理
变频电磁加热热技术原理变频电磁加热技术原理引言：随着科技的不断发展，传统的加热方式已经无法满足现代工业和生活的需求，因此，新兴的加热技术开始受到关注。
其中，变频电磁加热技术因其高效、环保和灵活性强的特点，逐渐成为热处理、热加工以及家用电器等领域的热力学加热技术的首选。
一、什么是变频电磁加热技术变频电磁加热技术是一种利用电磁感应原理进行加热的技术。
其原理是通过变频电源将电能转换为高频交流电流，然后通过线圈产生的强磁场作用于被加热物体，使其产生涡流热和焦耳热，从而达到加热的目的。
二、变频电磁加热技术的工作原理1. 变频电源变频电磁加热技术中的关键部分是变频电源。
变频电源通过变频器将交流电源转换为高频交流电源，通常使用的频率为10kHz至1MHz之间。
高频交流电源能够有效地在被加热物体中产生涡流热和焦耳热，实现快速加热。
2. 线圈线圈是变频电磁加热技术中的另一个重要组成部分。
线圈通常由导电材料制成，其形状和尺寸根据被加热物体的形状和尺寸进行设计。
当高频交流电流通过线圈时，会在线圈周围产生强磁场，这个磁场会对被加热物体产生作用力，使其产生涡流热和焦耳热。
3. 涡流热和焦耳热涡流热是变频电磁加热技术中的一种主要加热方式。
当高频交流电流通过被加热物体时，会在物体内部产生涡流。
由于涡流的存在，物体内部会发生电阻损耗，从而产生热量。
同时，被加热物体的电阻也会导致焦耳热的产生。
涡流热和焦耳热共同作用，使被加热物体迅速升温。
三、变频电磁加热技术的优势1. 高效节能变频电磁加热技术具有高效节能的特点。
由于其工作频率高，加热速度快，热效率高，能够在短时间内将能量传递到被加热物体中，从而减少了能量的浪费。
2. 环保无害相比传统的加热方式，变频电磁加热技术不需要燃烧燃料，不会产生废气、废水和废渣等污染物。
同时，它也不会产生辐射，对环境和人体健康无害。
3. 加热均匀变频电磁加热技术能够实现对被加热物体的局部加热，不会产生不均匀加热的问题。

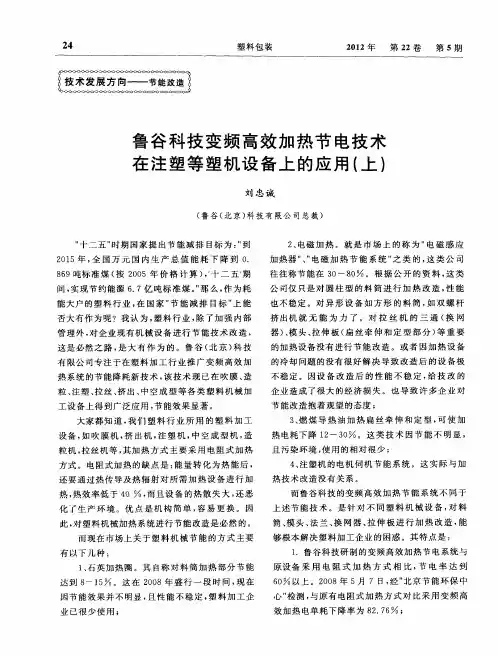

鲁谷科技变频高效加热节电技术在注塑等塑机设备上的应用(上)
（ 鲁谷 （ 京） 技有 限公 司 总裁 ） 北 科
” 十二 五 ” 时期 国家 提 出节 能 减排 目标 为 ：到 ” ２１ Ｏ ５年 ， 国 万 元 国 内 生 产 总 值 能 耗 下 降 到 ０ 全 ． ８ ９吨标准 煤 （ ２ ０ ６ 按 ０ ５年 价 格 计 算 ） 二 五 ， 十 期 间， 实现 节约 能源 ６ ７亿 吨标 准 煤 。 那 么 ， 为耗 ． ” 作 能 大户 的塑 料 行 业 ， 国家 ” 能 减 排 目标 ” 能 在 节 上
Байду номын сангаас
器 ） 模 头 、 伸 板 （ 丝 牵 伸 和 定 型 部 分 ） 重 要 、 拉 扁 等 的加热 设备没 有 进行 节能 改 造 。或 者 因加 热 设 备 的冷却 问题 的没 有很好 解 决 导致 改 造 后 的设 备 极
不稳定 。因设 备 改 造 后 的性 能 不 稳 定 ， 技 改 的 给
也不 稳定 。对 异 形 设 备 如 方 形 的料 筒 ， 双 螺 杆 如
挤 出机 就 无 能 为 力 了 。对 拉 丝 机 的 三 通 （ 网 换
管理 外 ， 企业 现有 机械 设 备 进行 节 能技 术 改 造 ， 对 这是 必然 之 路 ， 大 有 作 为 的 。鲁 谷 （ 京 ） 技 是 北 科
否大有 作为 呢 ？我认 为 ， 塑料 行 业 ， 了 加强 内部 除
２ 电磁 加 热 。就 是 市 场 上 的称 为 ” 、 电磁 感 应
加 热器 ” ” 、 电磁 加 热 节 能 系统 ” 类 的 ， 类 公 司 之 这
往 往称 节能 在 ３ —８ 。根 据 公 开 的 资料 ， 类 ０ Ｏ／ ９ ６ 这 公 司仅 只是对 圆柱 型 的料 筒 进 行 加 热 改 造 ， 能 性
变频电磁加热是利用什么原理？
变频电磁加热是利用什么原理？
1820年，著名的法国物理学家安德烈玛丽安培发现并提出了电流激发磁场和磁感线方向关系的定则，这就是世界著名的“安培定则”又叫“右手螺旋定则”。
磁力具有向心性，磁感线中心轴在右手弯曲四指的中心线。
电磁其实离我们也并不遥远，磁悬浮列车和高铁都是电磁的应用，Tesla(特斯拉)就是电磁的意思。
电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使管壁本身自行发热与管道中的液体进行热交换，达到加热液体的目的。
变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。
整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。
变频电磁感应采暖炉电磁具有升温速度快、热效率高、供暖范围广、智能控温、随意调
节功率、样式美观、节省空间等特点，由于水电分离，在使用过程中不产生水垢、磁化净化水质、将热能最大化提升，可广泛应用于工厂、办公楼、医院、学校、家庭、宿舍楼、宾馆饭店、边防哨所等。
变频器中的IGBT模块损耗计算及散热系统设计
变频器中的IGBT模块损耗计算及散热系统设计一、本文概述随着电力电子技术的快速发展，变频器作为电能转换与控制的核心设备，在工业自动化、新能源发电、电动汽车等领域得到了广泛应用。
绝缘栅双极晶体管（IGBT）作为变频器的关键功率器件，其性能直接影响到变频器的效率和可靠性。
IGBT模块的损耗计算和散热系统设计是变频器设计中的重要环节，对于提高变频器性能、降低运行成本、延长设备寿命具有重要意义。
本文旨在探讨变频器中IGBT模块的损耗计算方法和散热系统设计原则。
我们将分析IGBT模块的工作原理和损耗产生机制，包括通态损耗、开关损耗等。
在此基础上，我们将介绍损耗计算的数学模型和计算方法，以及如何通过实验手段验证计算结果的准确性。
我们将重点讨论散热系统的设计原则和优化方法，包括散热器结构设计、散热风扇的选择与控制、散热系统的热仿真分析等。
本文将总结一些实际应用中的经验教训，提出针对IGBT模块损耗计算和散热系统设计的优化建议，为变频器设计工程师提供有益的参考。
通过本文的研究，我们期望能够为变频器设计中的IGBT模块损耗计算和散热系统设计提供理论支持和实践指导，推动变频器技术的持续发展和应用创新。
二、IGBT模块损耗计算绝缘栅双极晶体管（IGBT）是变频器中的关键元件，其性能直接影响变频器的效率和可靠性。
IGBT模块的损耗计算是散热系统设计的基础，对于确保变频器的稳定运行具有重要意义。
IGBT模块的损耗主要包括通态损耗和开关损耗两部分。
通态损耗是指IGBT在导通状态下，由于电流通过而产生的热量损耗。
开关损耗则发生在IGBT的开通和关断过程中，由于电压和电流的乘积在时间上的积分不为零，导致能量损失。
通态损耗的计算公式为：Pcond = Icoll * Vce(sat)，其中Icoll 为集电极电流，Vce(sat)为饱和压降。
饱和压降是IGBT导通时电压降的一个重要参数，它与集电极电流、结温和门极电流等因素有关。
IH方案_??????
IH方案简介IH（Induction Heating）方案是一种利用感应加热原理进行加热的技术方案。
该方案通过将电能转化为磁场能量，进而产生磁感应线圈内部的涡流，从而实现了高效、均匀的加热效果。
IH方案在工业领域被广泛应用于熔化金属、烧结陶瓷以及加热液体等应用场景。
工作原理IH方案的工作原理基于法拉第电磁感应定律和焦耳定律。
主要包含如下几个步骤：1.电能转化：通过IH设备的电源将电能转化为高频交流信号。
2.磁场产生：高频信号经过变压器和电容器等电路元件后，进入感应线圈，产生磁场。
3.涡流感应：磁场在感应线圈内部产生涡流，涡流在导体内部产生热量。
4.热传导：热量通过传导方式传递到加热物体内部，使其温度升高。
设备组成IH方案主要由以下几个核心组件组成：1. 电源IH设备的电源主要是为了将电网交流电转换为适应感应线圈工作所需的高频交流电。
电源通常采用变频器或者谐振电路，可以根据需要调整频率和功率。
2. 感应线圈感应线圈是IH方案中负责产生磁场的关键组件。
感应线圈通常采用铜线绕制而成，根据不同的应用需求，可以设计成不同形状和规格的线圈。
3. 冷却系统由于IH方案会产生大量热量，因此需要一个冷却系统来保持设备的正常运行温度。
冷却系统一般采用水冷或风冷方式，通过冷却剂来吸收热量并排出。
4. 控制系统IH方案的控制系统用于控制感应线圈的工作参数，如频率、功率等。
控制系统通常由微处理器、控制面板和传感器等组成，可实现智能化控制。
应用领域IH方案在工业领域有着广泛的应用，主要体现在以下几个方面：1. 金属熔炼采用IH方案进行金属熔炼具有高效、节能、环保等优点。
IH设备可以快速将金属加热至熔化温度，提高生产效率，并减少能源消耗和污染物排放。
2. 陶瓷烧结IH方案在陶瓷行业中也有着重要应用。
通过IH设备，可以实现陶瓷的快速烧结，提高产品质量和产能，并且可以在不使用助燃剂的情况下完成烧结过程，减少环境污染。
3. 液体加热IH方案在液体加热领域具有独特优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型高效变频电磁感应加热技术
一、所属行业：塑料橡胶制造行业等
二、技术名称：新型高效变频电磁感应加热技术
三、适用范围：工业领域加热，特别适用于塑料橡胶制造加工，石油化工、医药食品、染整服装等加热。
四、技术内容：
1.技术原理
通过内部整流滤波电路将市电（50Hz/220v/380v）的交流电变成直流电，再经过PWM(技术核心)控制电路将直流电转换成频率为20-30KHz的高频高压电，高速变化的电流通过加热线圈会产生高速变化的磁场，当磁场内的磁力线通过被加热金属物体（导磁导电物体）时，会在被加热金属物体内产生无数的小涡流，从而使被加热体自身高速发热。
是一种新型高效、环保节能的加热方式。
2.关键技术
PWM控制电路及大功率IGBT元器件。
3.工艺流程
五、主要技术指标：
变频电磁加热器与传统加热器比较：
1、热效率95%以上，节电30%-60%。
2、装机容量（功率）可减少40%，大大减少电网负荷。
3、功率密度不受限制，加热温度可以达到600度以上，甚至可达上千度。
4、加热迅速及时，温度控制实时准确。
六、技术应用情况：
XX电磁科技有限公司自主开发“工业微电脑变频电磁加热器”已被国家知识产权局授予实用新型专利技术。
这一技术已在全国各地推广应用3年，节能效果较为明显。
七、典型用户及投资效益：
XX科技有限公司、XX GROUP CO.LTD等。
八、推广前景和节能潜力：
就塑料加工行业而言，中国目前已经成为仅次于美国的第二大国，2008年规模以上企业塑料制品年生产量达37138Kt（2009中国塑料工业年鉴），全国现有塑料生产机械约160万套，加热部分的电容量就达2000万千瓦，全年用电量为600亿千瓦时，且每年仍以15%速度递增。
若所有的设备都采用该项节能技术，按最少节能30%计算，全国每年可节约用电180亿千瓦时。
