折射率玻璃树脂
树脂镜片折射率
树脂镜片折射率
树脂镜片是一种常见的眼镜镜片材料，其主要成分是树脂。
树脂镜片
相对于传统的玻璃镜片来说，具有重量轻、不易破裂等优点，因此受
到越来越多人的青睐。
折射率是指光线从一种介质进入另一种介质后发生折射的程度。
在眼
镜行业中，折射率通常用于描述眼镜镜片的光学性能。
树脂镜片的折
射率一般在1.49-1.60之间，不同品牌和型号的树脂镜片折射率也有
所不同。
较低的折射率意味着光线在经过树脂镜片时容易发生散射和色散现象，从而影响视觉效果。
因此，在选择树脂镜片时应该尽可能选择高折射
率的产品。
同时，高折射率的树脂镜片还可以减轻眼睛疲劳、提高视
觉舒适度。
总之，树脂镜片是一种优良的眼镜材料，其具有轻便、不易破裂等特点，折射率也在不断提高，能够满足人们对于眼镜的各种需求。
光学树脂双折射率
光学树脂双折射率
光学树脂的双折射率是指在光线经过树脂材料时，光线会以两个不同的折射率分成两个方向传播的现象。
这种现象是由于树脂材料的分子结构不均匀造成的。
正常的单折射材料，如玻璃或晶体，其折射率在所有方向上都是相同的。
而光学树脂具有非均匀的分子结构，因此具有双折射性质。
光学树脂的双折射率通常用Δn表示，其中Δn = ne – no，ne 和no分别是树脂材料的极化光线经过时的折射率。
当Δn = 0时，即表示树脂是单折射材料，如玻璃。
当Δn ≠ 0时，即表示树脂具有双折射性质。
光学树脂的双折射率的大小取决于其分子结构的非均匀性。
常见的光学树脂如聚碳酸酯（PC）、聚苯乙烯（PS）、聚苯乙烯共聚物（SAN）等都具有一定的双折射性质。
在光学应用中，例如光学仪器的透镜、偏振器等，双折射率是一个重要的参数。
通过对光学树脂的双折射率的控制，可以实现特定的光学性能，满足特定应用需求。
配镜片要懂的常识
配镜片要懂的常识配镜片是眼镜的重要组成部分，它直接影响到佩戴者的视力矫正效果和舒适度。
以下是一些配镜片常识，希望能对大家有所帮助。
我们要了解配镜片的材质。
常见的材质包括玻璃、树脂和聚碳酸酯。
玻璃镜片具有高折射率和重量，但耐磨性好。
树脂镜片是最常见的材质，它具有较低的折射率和重量，抗冲击性好，适合日常佩戴。
聚碳酸酯镜片是一种高折射率的镜片，适合度数较高的人群。
我们要了解配镜片的折射率。
折射率越高，镜片越薄。
一般来说，折射率在1.5到1.74之间的镜片可以满足大部分人的需求。
如果度数较高，可以选择高折射率的镜片来减轻镜片的厚度和重量。
我们要了解配镜片的镀膜。
镀膜可以减少光线的反射，提高视觉的清晰度和舒适度。
常见的镀膜包括防紫外线镀膜、防反光镀膜和防蓝光镀膜。
防紫外线镀膜可以有效阻挡紫外线的伤害；防反光镀膜可以减少光线的反射，提高视觉的透明度；防蓝光镀膜可以过滤掉电子产品发出的有害蓝光，减少眼睛的疲劳。
我们要了解配镜片的度数。
度数是指镜片的光学参数，用来矫正近视、远视或散光。
度数分为球面度数和柱面度数。
球面度数用来矫正近视或远视，正数表示远视，负数表示近视。
柱面度数用来矫正散光，正数表示散光方向，负数表示散光方向相反。
我们要了解配镜片的选择。
选择合适的配镜片需要考虑个人的视力问题、佩戴需求和预算。
如果度数较低，可以选择树脂镜片；如果度数较高，可以选择高折射率的镜片；如果经常使用电子产品，可以选择防蓝光镀膜。
此外，还可以根据个人的喜好选择镜片的颜色和设计。
配镜片是眼镜的核心部分，选择合适的配镜片对视力矫正和佩戴舒适度至关重要。
通过了解配镜片的材质、折射率、镀膜、度数和选择等常识，我们可以更好地选择合适的配镜片，保护视力，提高生活质量。
低折射率树脂分类
低折射率树脂分类以低折射率树脂分类为题，我们将介绍一些常见的低折射率树脂，并讨论它们的特点和应用。
一、聚合物树脂分类1. 聚苯乙烯（PS）聚苯乙烯是一种常见的低折射率树脂，具有良好的透明度和光学性能。
它的折射率通常在1.5左右，适用于光学元件、显示器和光纤通信等领域。
2. 聚碳酸酯（PC）聚碳酸酯是一种热塑性工程塑料，也具有较低的折射率。
它具有优异的机械性能、耐高温性能和电绝缘性能，适用于光学透镜、眼镜镜片和光学器件等领域。
3. 聚甲基丙烯酸甲酯（PMMA）聚甲基丙烯酸甲酯是一种常见的有机玻璃，也是一种低折射率树脂。
它具有良好的透明度、光学性能和耐候性，广泛应用于光学透镜、平板显示器和汽车灯具等领域。
二、低折射率树脂的特点1. 低折射率低折射率树脂的主要特点是其折射率低于一般的树脂材料。
这使得它们能够有效地减少光的反射和折射，提高光学设备的透明度和光学性能。
2. 高透明度低折射率树脂通常具有良好的透明度，能够传递更多的光线，减少光的损失。
这对于需要高透明度的光学器件和光学透镜尤为重要。
3. 良好的耐候性低折射率树脂通常具有良好的耐候性能，能够抵抗紫外线和化学腐蚀的侵蚀。
这使得它们在户外环境和恶劣条件下的应用更加可靠。
4. 优异的机械性能低折射率树脂通常具有优异的机械性能，如强度、硬度和耐磨性等。
这使得它们能够承受较大的载荷和压力，适用于各种工程和应用。
三、低折射率树脂的应用1. 光学透镜低折射率树脂适用于光学透镜的制造，如眼镜镜片、相机镜头和显微镜镜片等。
其低折射率能够减少反射和折射，提高透镜的透明度和光学性能。
2. 平板显示器低折射率树脂在平板显示器中起到关键作用。
它们能够提供高透明度和低反射率，使显示器的图像更加清晰和鲜明。
3. 光纤通信低折射率树脂在光纤通信中也有广泛的应用。
它们能够减少光的损失和衰减，提高光纤传输的效率和可靠性。
4. 其他应用低折射率树脂还可用于光学仪器、眼镜框架、车灯壳体和光学纤维等领域。
常用晶体及光学玻璃折射率表
常用晶体及光学玻璃折射率表注：no、ne分别是晶体双折射现象中的“寻常光”的折射率和“非常光”的折射率。
资料来源：华东师大《光学教程》一般情况下，基础玻璃的折射率为1.5—1.7，而斜锆石的折射率为2.2，锆英石的折射率为1.94；SnO2可以降低釉熔体的表面张力，且具有较高地折射率（2.09）CR-39即折射率1.499单体有机高分子化学日开发出新型热固性树脂--------------------------------------------------------------------------------2019-7-28 9:04:29 来源：中国化工网日前，日本Nitto Denko Corp公司开发出一种折射系数为1.7的芳香族热固性树脂，高于折射率1.56的环氧树脂，且这种树脂的耐热性也比环氧树脂高30％。
该公司称，折射系数的提高是由于在其中添加了二氧化钛、二氧化锆及其它金属氧化物的纳米级粒子。
据介绍，这种树脂主要用途在电器领域，包括用于涂料中可提高白色发光二极管(LEDs)的发光率和吸光率，液晶显示器(LCDs)和其它显示器的防反射膜，以及在电荷耦合器件(CCDs)中作为微透镜使其能接受大量光等。
金红石型和锐钛矿型TiO2颜料的平均折射率分别为2.71和2.57，用2.71来计算，氧化锌颜料的相对密度为5.45 ~ 5.65，吸油度量为10 ~ 25 g/100 g，折射率为2.03 ~ 2.08。
商业上98%颜料级硫化锌的相对密度为4.0 ~ 4.1，折射率为2.37三氧化锑颜料的折射率约为2.0，名称折射率透光范围蒸发温度(℃) 蒸发源应用三氧化二铝 1.62/550n 200~5000 2000-2200 电子枪增透膜多层膜氟化铈氧化铈冰晶石氧化铪1.63/500nm 300~5000 1429 钼，钽，电子枪增透膜、多层膜2.35/500nm400~16000 1950 电子枪增透膜 1.33/500nm 250~14000 1000 钼，钽，电子枪增透膜1.95/500nm 230~7000 2500 电子枪紫外-近红外多层膜透明导电膜料2.0/500nm 400~800 1450 电子枪，Al2O3 透明导电膜氟化钙 1.23-1.42/550nm150~12000 1280~1400 钼，钽，钨增透膜氟化镁 1.38/550nm 130~7000 1300~1600 钼，钽，钨增透膜、多层膜氧化镁 1.7/500nm 200~8000 2000 电子枪多层膜锆钛混合物 2.1/500nm 400~7000 2300 钨，电子枪增透膜氧化钪 1.89/500nm250~5000 2430 电子枪紫外多层膜二氧化硅 1.45/500nm 200~2000 1600~2200 电子枪多层膜一氧化硅 1.55/550nm 600~8000 1200~1600 钼，钽，钨增透膜、保护膜五氧化二钽2.1/500nm 400~7000 1950 电子枪增透膜一氧化钛 2.35/500nm 400~12000 1700~2000 电子枪多层膜、分光膜二氧化钛2.35/500nm 400~12000 2200 电子枪增透膜、多层膜氧化钇 1.87/550nm 400~8000 2500 电子枪增透膜、多层膜氧化锆 2.05/500nm 250~7000 2500 电子枪增透膜、多层膜三氧化二钛2.35/500nm 400~12000 1800~2000 钽，钨电子枪增透膜、多层膜氟化镧 1.58/500nm 220~14000 1450 钼，电子枪增透膜硅 3.4/3000nm 1000~9000 1500 电子枪红外膜锗 4.4/2000nm 1700~23000 1300~1500 电子枪，钨红外膜硒化锌 2.58/550nm 600~15000 600~900 钼，钽，电子枪红外膜硫化锌2.4/1200nm 400~14000 1100 钼，钽，电子枪多层膜氟化钇 1.49/632.8nm 200~15000 1100 钼红外膜(10.6mm)、增透膜氟化镨1.51/632.8nm 220~15000 1400~1600 钼，电子枪红外膜 (10.6mm)、增透膜氟化铝 1.35/500nm 200~8000 800~1000 电子枪，钼，钽紫外膜氟化铅1.76/470nm 220~9000 700~1000 铂紫外膜氧化钆 1.8/550nm 320~15000 2200 增透膜五氧化三钛2.35/500nm 400~12000 1750~2000钛酸钡（BaTiO3 ）单晶具有优异的光折变性能具有高的自泵浦相位共轭反射率和二波混频（光放大）效率，在光信息存储方面有巨大的潜在应用前景；同时它也是重要的衬底基片材料。
什么是高折射光固化树脂
什么是高折射光固化树脂高折射光固化树脂，是一种新型的光敏感材料，能够较高地反射光线，因而在光学设备方面得到广泛应用。
今天，本文将介绍高折射光固化树脂的基本概念、特性、制备方法以及应用领域等方面内容。
一、基本概念高折射光固化树脂，简称HANAR(高折射光固化树脂)，是一种光固化材料，主要由聚合物、交联剂、光引发剂、抗氧剂等组成。
具备较高的折射率，常用于光学设备，如LED封装、薄膜涂料、镜片、眼镜等行业。
二、特性1.高折射率高折射光固化树脂的折射率较高，最高可达1.75。
这种高折射率使得高折射光固化树脂具备优良的光学性能。
2.光学透明性好高折射光固化树脂具有光学透明性能，又常常具有耐高温、耐化学品、耐候性好等优点，受到广泛应用。
3.硬度高高折射光固化树脂的硬度较高，具有优异的物理性能，能被用于机械方面的部件制造。
三、制备方法高折射光固化树脂制备方法多种多样，其中常见的方法有两种：一种是加入有机玻璃底物中；另一种是制成单体进行固化。
1.加入有机玻璃底物中将高折射光固化树脂加入有机玻璃底物中，利用加热固化的方法进行生产制造。
这种方法制成的高折射光固化树脂，具有高纯度和均匀性好等优点，但也具有成本较高等缺点。
2.制成单体进行固化制成单体的高折射光固化树脂，利用光引发剂进行反应固化。
这种方法制备的高折射光固化树脂，具有成本较低等优点，但缺点是制备难度较大，受到反应物成分、工艺参数和反应工具的影响较大。
四、应用领域高折射光固化树脂在光学设备领域有着广泛且重要的应用，是光学功能材料的重要组成部分。
常见的应用领域主要包括LED封装、涂膜、镜片和眼镜等。
1. LED封装高折射光固化树脂可以作为LED封装外壳材料，具有高反光率、高折射率、耐高温、耐化学品、耐候性好等优点。
能够提高LED封装的亮度和节约功率。
2.涂膜由于高折射光固化树脂对光线反射率高，可以用作光学涂层材料，用于增强镜面反射和透射性能，达到抑制光线损失、提高光学透明度的效果。
高度近视究竟是选择树脂高折射率镜片还是玻璃高折射率镜片

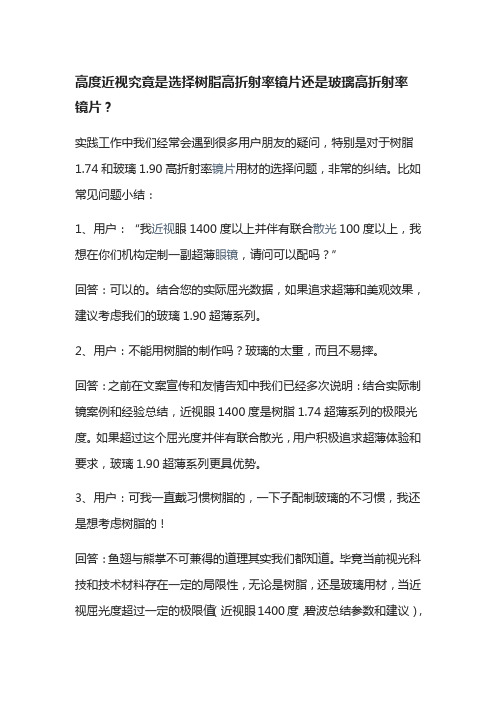

高度近视究竟是选择树脂高折射率镜片还是玻璃高折射率镜片？实践工作中我们经常会遇到很多用户朋友的疑问，特别是对于树脂1.74和玻璃1.90高折射率镜片用材的选择问题，非常的纠结。
比如常见问题小结：1、用户：“我近视眼1400度以上并伴有联合散光100度以上，我想在你们机构定制一副超薄眼镜，请问可以配吗？”回答：可以的。
结合您的实际屈光数据，如果追求超薄和美观效果，建议考虑我们的玻璃1.90超薄系列。
2、用户：不能用树脂的制作吗？玻璃的太重，而且不易摔。
回答：之前在文案宣传和友情告知中我们已经多次说明：结合实际制镜案例和经验总结，近视眼1400度是树脂1.74超薄系列的极限光度。
如果超过这个屈光度并伴有联合散光，用户积极追求超薄体验和要求，玻璃1.90超薄系列更具优势。
3、用户：可我一直戴习惯树脂的，一下子配制玻璃的不习惯，我还是想考虑树脂的！回答：鱼翅与熊掌不可兼得的道理其实我们都知道。
毕竟当前视光科技和技术材料存在一定的局限性，无论是树脂，还是玻璃用材，当近视屈光度超过一定的极限值（近视眼1400度，碧波总结参数和建议），树脂折射率1.74用材就会受到限制（无论怎样用心、细心+专业制作），都达不到理想的超薄效果。
而此时取代它达到更好的超薄效果的，目前只有玻璃1.90更高折射率的用材。
所以希望广大用户朋友在结合以上条件情况设置时，综合考量自己配镜的需求和目的。
毕竟适合自己的才是最好的。
4、用户：近视1500度以上，瞳距58以下，可我就想采用树脂系列制作，可以做成超薄美观吗？回答：不可以，结合实际的近视屈光数据，如果坚持采用树脂1.74折射率系列予以制作，完成的成镜眼镜是达不到理想超薄效果的，而且与起初的“美观+超薄”的设想是严重背离的。
因为95%以上用户通过互联网找到我们并毅然选择我们的专业性，最终的目的就是期望配制一副适合自己的超薄且美观眼镜，而此时若违背初衷和根本，那就一点意思都没有了。
所以你懂的……5、玻璃1.90高折射率超薄系列会不会很重？回答：其实成镜质量的重与不重需要区分条件予以综合衡量。
树脂镜片的主要参数
树脂镜片的主要参数随着树脂镜片的使用普及，人们对树脂镜片的要求也越来越高。
树脂镜片的质量主要由表面（含表面可见的内在瑕疵）、光学、几何及物理四个方面决定。
前三者的检验方法、条件、装置等都已经有了明确的规定并得到了普及，但是测试树脂镜片物理性质的设备尚未普及，因此大众关注树脂镜片的质量更多地是要关注它的物理性质。
树脂镜片的物理性质主要有：1、折射率：是镜片对入射的光的透射光角度和入射光角度的正弦之比。
其值一般在1.49—1.74之间。
在相同度数下，折射率越高，镜片越薄。
我们在配眼镜时常要求的超薄镜片都是折射率极高的镜片，但就一般而言，材料的折射率越高，其色散越厉害。
2、抗划伤性：指镜片表面在外力作用下对镜片表面的透光率的伤害程度。
镜片的划伤是影响镜片使用寿命、视觉效果的重要因素。
国内常用摩擦雾度值（Hs）表示，其值一般在0.2—4.5之间，越低越好。
国外常用BAYER方法测定，其值在0.8—4之间，越高越好。
通常我们所指的加硬性树脂镜片，它的抗划伤性要比一般树脂镜片好。
日常生活中，我们可以将两片不同镜片对擦或用牛仔布、0000钢丝绒测试，观察它擦伤情况。
3、UV截止率：又称UV值，是评价镜片有效阻挡紫外辐射的重要指标。
其值必须大于315nm，一般应大于350nm和小于400nm。
我们在眼镜店经常听到的UV400镜片，它就可以有效地阻挡紫外辐射。
我们可以做一个简单的实验，检查镜片的防紫外辐射效果。
将防伪标志的印刷品（如人民币）置于紫外灯下，镜片放在两者中间，观察印刷品上是否有紫光。
4、透光率：指镜片的投射光量和入射光量的比值。
透光率越高，镜片越清晰。
5、阿贝数：是用来表示透明物质色散能力的反比例指数，可用来参考镜片对可见光的干涉及色泽的分辨能力。
其值在32—60之间，镜片的阿贝数越高，失真越少。
6、抗冲击性：指镜片承受冲击力的机械强度。
树脂镜片的抗冲击性比玻璃镜片强，甚至有些树脂镜片是敲不碎的。
7、膜层牢固度：是用来参考加膜镜片的膜层寿命的指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因此，无论从视力矫正或是保护眼睛亦或美观的 角度均不作推荐水晶镜片。
玻璃 树脂
镜片材料
常见类型
- 冕牌 (标准) - 高折射率玻璃 (不同的 ‘n’) - 变色镜片
- CR39(丙烯基二甘醇碳酸酯） - 高折射率 (不同的 ‘n’) - 聚碳酸酯镜片（PC片） - 变色镜片
镜片材料
透光率：视物清晰度的重要指标，无色光 学玻璃对可见光的透光率应在92%以上。透 光率越高，视物就越清晰。
玻璃镜片的种类
眼镜片品种表
材料
玻璃镜片 树脂镜片 水晶石镜片
结构 用途
单光镜片 多焦点镜 片
矫正视力 用镜片 护目镜片
球镜、球柱镜、柱镜 双光镜片、三光镜片、渐进多焦点 镜片
近视、远视、散光镜片、老视镜片、 三棱镜镜片 有色镜片、偏光镜片、UV吸收紫外 线镜片、IR吸收红外线镜片
镜
片
材
料
天然介质 玻璃 塑料
古代有水晶能“养颜明目”的说法
实际：水晶的主要成分是二氧化硅（SiO2），
优点：硬度高且不易受潮
缺点：
水晶质地坚硬，脆性又大，不容易研磨，加工困 难，产量又较低
紫外线及红外线的透过率较高
天然水晶材料的中密度不均匀，含有条纹及气泡 等产生，会形成双折射现象。
镜片材料
CR-39 (Plastic)
缺点:
低折射率 (厚度增加) 耐磨性比玻璃镜片差 必须小心处理镜片表面
推荐:
镜片护理指导 加硬膜
树脂镜片 CR-39
优点： 质轻 Biblioteka 重 1.32 为玻璃的1/2 耐冲击、不易碎、安全、舒适 抗紫外线能力高 热传导率低、不易引其“水雾” 易染色
CR39 Poly HI 1.56 HI 1.60 HI >1.65
树脂
Scratch Resistance (Moh's Scale)
6.00 5.00 4.00 3.00 2.00 1.00 0.00
Crown HI
GLASS
物理特性
耐磨
Higher value, less scratching
缺点 耐磨性差、易擦伤 折射率低，镜片相对比玻璃厚1.2~1.3倍
树脂镜片 CR-39
发展
克服材料耐磨性，80年代中期，表面加硬技术成功
普通树脂镜片 表面硬度 2~3H
加硬树脂镜片 表面硬度 4~5H
高折射率树脂镜片 研制成功，减少镜片厚度
1985 1.56
中折树脂镜片
1988 1.60
CR39 Poly HI 1.56 HI 1.60 HI >1.65
镜片材料
每一种材料都有优缺点 材料的选择是基于镜片配戴者的需求 镜片的镀膜和处理可提高镜片的性能
密度 (g/cm3)
3.50 3.00 2.50 2.00 1.50 1.00 0.50 0.00
Crown HI
玻璃
物理特性 密度
Smaller value, lighter & thinner
可防346nm以下的紫外线,称UV白片
镜片材料
冕牌玻璃 (n=1.523)
优点:
最耐磨的镜片材料 低的色散系数 非常适合于变色镜片
缺点:
很重 (密度 2.52克/立方厘米) 低的抗冲击能力
克罗克斯片
以冕玻璃的基础，加入稀土氧化物 透过率:87% 双色效应(需要记住）
日光下---淡蓝色 白炽灯下---淡红色
材料特征:
光学性质
折射率
表现
厚度/曲率/重量
色散系数
色差
通透性
可见光透过率
光线吸收
防紫外线和红外线
折射率是用波长587.6nm的黄色光为基准测 得的，是决定镜片屈光度的常数之一。
色散系数：衡量镜片成像清晰度的重要指 标，通常用色散系数的倒数，亦称阿贝数 来表示。阿贝数越大，色散就越小，反之， 阿贝数越小，则色散就越大，其成像的清 晰度就越差。
超薄树脂镜片
1988 1.61
1992 1.67
超超薄树脂镜片
1998 1.71
镜片材料
高折射率树脂 (n=1.52-1.71)
用于 降低重量和厚度 , 特别适合于：高度数镜片
PC镜片
聚碳酸酯 又称太空镜片 优点：
折射率高 n=1.586 重量最轻 抗冲击力最强 （宜制做无框镜架） 100%抗紫外线 缺点 表面极易划伤 热稳定性不好，100 °C变软 加工困难 高色散
特点
薄 （比同一屈光度镜片薄1/3），适合高度近视 颜色--淡 红 色 阿贝数低，色像差大，引起周边视力降低，线条弯曲，出现色彩
塑
料
镜
片
PMMA
又称：有机玻璃、亚克力、聚甲基丙烯酸甲脂 折射率—1.499 比重—1.19 透过率>92% 优点：比玻璃镜片轻 缺点：
表面硬度不够，易划伤。 光学性能不及玻璃片
不同点:
材料特性
- 物理性质 - 光学性质
材料特征: 特点
物理性质
密度 (重量) 硬度 抗冲击能力 材料的稳定性（抗化学物
质能力）
光学性质
折射率 色散系数 通透性 光线的吸收
物理性质
密度 (重量) 硬度 抗冲击能力 材料的稳定性
材料特征: 特点
表现
重量/舒适度 耐磨/镜片寿命 破损/镜片寿命 清洗剂的应用/ 清洗
树脂镜片 CR-39
聚丙烯基二甘醇碳酸脂 折射率—1.499 透过率—92% 热稳定性：<150°C不变形 耐水性、耐腐蚀性好、不溶于一般有机溶
剂
镜片材料
CR-39 (n=1.499)
最常用的镜片材料 低色散 重量轻 (密度仅为玻璃的一半) 优于玻璃镜片:
耐冲击 低导热性 (较难于产生雾化)
吸收340nm以下的紫外线、580nm的黄光及部分 红外线
克 罗 克 赛镜 片
以冕玻璃的基础，加入CeO2、MnO2
日光下---淡红色，也称红片(需要记住）
透过率>88% 可吸收350nm以下的紫外线
镜片材料
高折射率玻璃 (n=1.60-1.80)
在普通玻璃中增加氧化钛等金属化合物 色差和密度都增加
玻璃
主要成分：二氧化硅 可见光透过率80%~91.6% 折射率 n
冕牌玻璃：1.523 火石玻璃：1.6~1.9
色散 双折射
光
学
白
片
----也称白托片、白片、冕玻璃
基本成分：钠钙硅酸盐 特点：
无色透明、清析度高。 透过率91%~92% 吸收300nm以下的紫外线
透过率:87%
