基于LS_DYNA的汽车正碰分析
基于LS-dyna的某轻卡驾驶室正面碰撞安全性能研究

(2020年6月上)机械装备研发《Research&Development of Machinery and Equipment97基于LS-dyna的某轻卡驾驶室正面碰撞安全性能研究黄勤,刘风华,何帆影,吴静,廖奇峰,刘世海(江西五十铃汽车有限公司产品开发技术中心,江西南昌330001)摘要:为验证某轻卡驾驶室正面碰撞安全性能是否满足设计要求,本文基于有限元方法对其进行碰撞分析,仿真分析结果显示,驾驶员和乘员生存空间充裕。
同时结合实车碰撞试验,试验结果显示驾驶员和乘员生存空间充裕。
因此该轻卡驾驶室正面碰撞安全性能满足法规和设计要求。
关键词:轻卡驾驶室;正面碰撞;安全性能中图分类号:U463.81文献标志码:A文章编号:1672-3872(2020)11-0097-02Study on the Frontal Crash Safety Performance of Cab of Light Truck with LS-dyna Huang Qin,Liu Fenghua,He Fanying,Wu Jing,Liao Qifeng,Liu Shihai(Product Development&Technical Center^Jiangxi-Isuzu Motors Co,Lt%,Jiangxi Nanchang330001)Abstract:In order to verify whether the frontal crash safety performance of a light truck cab meets the design requirements,In this paper, based on the finite element method,the crash analysis is carried out,the simulation results show that the driver and crew have plenty of living space.At the same time,combined with the real vehicle crash test,the test results show that there is plenty of living space for drivers and passengers,so the front impact safety performance of the light truck cab meets the requirements of laws and regulations and design. Keywords:light truck cab;frontal crash;safety performance0引言目前,轻卡行业驾驶室主要形式为平头驾驶室,发生正面碰撞事故时,车身飯金件会岀现较大塑性变形,进而会挤压前排乘员的生存空间,造成人员伤害事故,故平头驾驶室结构强度对乘员的生存空间有着直接决定性影响因此,开展轻卡驾驶室正面碰撞安全性能研究具有重要意义。
LS_DYNA在汽车碰撞模拟过程中的应用_陈海树

沈阳大学 学报 JOURNAL OF SHENYANG U NIVERSIT Y
文章编号: 1008-9225( 2006) 04- 0010- 03
Vol118, No. 4 Aug. 2 0 0 6
LS-DYNA 在汽车碰撞模拟过程中的应用
陈海树, 赖征海, 邸建卫
18 0
10 000
10 000
20 0
A 立柱后移 量/ mm
35 50
B 立柱下端最 是汽车产品开发设计链中的常 规流程, 没有有限元分析的设计不能进入下一个 技术流程#使用 Dyna 软件在设计初 期对产品的 安全性能进行验证, 及时发现新产品的问题, 这为 设计工程师提供了更大的创造空间, 使设计质量 大幅度提高#
使用实际材 料的试验 结果值; 对于钢, 使用 24 号材料模式; 可恢复的泡沫材料 使用 57 号材 料模式, 若要考虑应变率的影响, 使用 83 号材料; 发动机等在碰撞过程中不变形物体采用 20 号刚 体材料#
收稿日期: 2006- 05- 12 作者简介: 陈海树( 1977- ) , 男, 辽 宁朝阳人, 沈阳华晨金杯汽车有限公司研发中心工程 师, 硕士#
第4期
陈海树等: LS- DYNA 在汽车碰撞模拟过程中的应用
11
2 乘员约束系统有限元模型
2. 1 假人有限元模型 仿真用的假人有限元模型是完全基于试验的
50 百分位的 Hybrid Ó型假人#模型细分为 98 个 部件#主要部件有: 头部、颈部、胸部、腹部、臀部和 四肢等共约 6 400 个节点, 3 900 个单元#假人各 部分质量和转动惯量都符合试验用假人#人体各 部分的关节用球形铰链( Spherical Joint ) 和旋转铰 链( Revolut e Joint ) 单元定义, 假人有限元模型铰 链总计 47 个#用非线 性的扭矩弹簧 Spring 和阻 尼 Damper 单元连接来模拟人体各部分之间的弹 性#胸部和颈部这些关键部位都设置成柔性, 能对 发生碰撞后假人的受伤进行评价#使 用 Oasys 软 件调整假人的 H 点及坐姿, 并保证假人与地板、 坐椅、防火墙等不发生穿透干涉# 2. 2 安全带模型

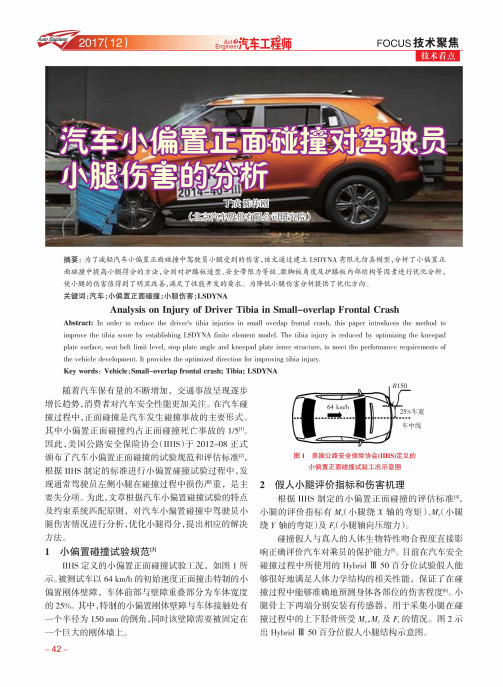

汽车小偏置正面碰撞对驾驶员小腿伤害的分析

FOCUS技术聚焦技术看点汽车小偏置正面碰撞对驾驶员小腿伤害的分析(g匕京汽车股份有限公司研究院)摘要:为了减轻汽车小偏置正面碰撞中驾驶员小腿受到的伤害,该文通过建立LSDYNA有限元仿真模型,分析了小偏置正 面碰撞中提高小腿得分的方法,分别对护膝板造型、安全带限力等级、歇脚板角度及护膝板内部结构等因素进行优化分析,使小腿的伤害值得到了明显改善,满足了性能开发的要求。
为降低小腿伤害分析提供了优化方向。
关键词:汽车;小偏置正面碰撞;小腿伤害;LS D Y N AAnalysis on Injury of Driver Tibia in Small-overlap Frontal CrashA b stra ct:In order to reduce the driver's tibia injuries in small overlap frontal crash, this paper introduces the method toimprove the tibia score by establishing LSDYNA finite element model. The tibia injury is reduced by optimizing the kneepad plate surface, seat belt limit level, stop plate angle and kneepad plate inner structure, to meet the performance requirements of the vehicle development. It provides the optimized direction for improving tibia injury.Key w o rd s:V e h icle;S m a ll-o ve rla p fro n ta l crash; T ib ia; LS D Y N A随着汽车保有量的不断增加,交通事故呈现逐步增长趋势,消费者对汽车安全性能更加关注。
LS-Dyna碰撞分析调试指南

LS-DYNA 碰撞分析调试LS-DYNA碰撞计算模型的主要检查、调试项目有:a、质量增加百分比小于5%;b、总沙漏能小于5%;c、滑移界面能;d、检查各部件之间的连接、接触关系是否定义正确,检查模型的完整性;e、检查数值输出的稳定性。
一、质量缩放Mass scale的检查:质量缩放——对于时间步长小于控制卡片中设置的最小时间步长的单元,我们通常采取增加单元材料密度的方法来增大其时间步长,以减短模型的计算时间。
关于LS-DYNA中单元时间步长的计算方法请参见附录一。
1、初步检查。
让模型在dyna中运行2个时间步,在Hyper view中调出glstat 文件并检查mass scaling项(质量增加应该小于5%);调出matsum文件并检查各部件的质量增加情况,对于质量增加过大以及有快速增长趋势的部件应检查此部件的网格质量和材料参数设置(质量增加一般是由于单元的特征长度太小或者是材料参数E、ρ设置错误,导致该单元的时间步长低于控制卡片中设置的最小时间步长,从而引起质量缩放)。
2、全过程检查。
调整模型使其符合初步检查的标准,计算模型至其正常结束。
再按[初步检查]的要求检查调试整个模型直至达到要求。
一个计算收敛的模型在其整个计算过程中,最大质量缩放应小于总质量的5% 。
二、沙漏能Hourglass energy的检查:沙漏能的出现是因为模型中采用了缩减积分引起的,我们常用的B-T单元采用的是面内单点积分,这种算法会引起沙漏效应(零能模式)。
具体介绍参见附录二。
检查:在dyna中计算模型至其正常结束。
在Hyper view中调出glstat文件并检查energy的total energy 、Hourglass energy两项,整个计算过程中沙漏能应小三、滑移界面能sliding interface energy的检查:滑移界面能是由摩擦和阻尼所引起的。
剧烈的滑动摩擦会引起大的正值的滑移界面能;未能检测到的穿透(undetected penetrations)常常会引起大的负值的滑移截面能。
汽车保险杠碰撞有限元分析

汽车保险杠碰撞有限元分析摘要:本文基于Hypermesh和LS-DYNA软件对保险杠的正面碰撞进行了仿真模拟分析,分析了保险杠的耐撞性,并以计算结果为依据, 对保险杠的结构进行了改进,优化其吸能能力,对深入研究整车正面碰撞的模拟仿真具有重要的参考价值关键词:保险杠碰撞优化Abstract: this paper, analyzed from the positive impact bumpers on the simulation ofthe Hypermesh and LS-DYNA software , this paper analyzes the bumper crashworthiness, and put the structure of bumper improved, optimize the absorption ability, and further study the collision of the vehicle positive simulation for important reference value.Keywords: bumper; collision; optimization随着轿车的大规模生产和使用, 也由于车速的不断提高, 汽车交通事故的发生率已经大大的增加了。
在汽车交通安全事故中, 出现几率最高的是汽车碰撞, 其中正面碰撞最普遍。
据资料显示,汽车发生正面碰撞的概率在40%左右。
因此, 研究正面碰撞特性, 对降低乘员的伤害非常重要[1]。
而汽车结构中的保险杠是正面碰撞时主要的承载和吸能构件,提高保险杠的吸能能力,可以降低整车碰撞中的加速度,对乘员起保护作用[2]。
因此, 对保险杠吸能特性的研究有着重要的意义。
汽车碰撞是指汽车在极短的时间内发生剧烈碰撞,是一个瞬态的复杂物理过程,它包含结构以大位移、大转动和大应变为特征的几何非线性和各种材料发生大应变时所表现的物理非线性(材料非线性)。
汽车碰撞分析LS_DYNA控制卡片设置

控制卡片参数说明
*CONTROL_TIMESTEP(时间步长控制卡片) $ DTINIT TSSFAC ISDO TSLIMT DT2MS LCTM ERODE MSIST 0.0 0.9 2 0.0 -0.001 0 1 1 $ DT2MSF DT2MSLC 计算所需时间步长时,要检查所有的单元。出于稳定性原因,用0.9(缺省)来 减小时间步:Δt = 0.9 l/c ,特征长度l,和波的传播速度c,都与单元的类型有关。 DTINIT:初始时间步长,如为0.0,由DYNA自行决定初始步长; TSSFAC:时间步长缩放系数,用于确定新的时间步长。默认为0.9,当计算不稳定时,可以减小该值,但同时 增加计算时间; ISDO:计算4节点壳单元时间步长的(不同的值对应特征长度的不同算法,推荐使用2,因为此选项可以获得 最大的时间步长,但有三角形单元存在时会导致计算不稳定); TSLIMT:壳单元最小时间步分配 ,使单元的时间步长控制在最小时间步长之上;只适用于使用 *mat_plastic_kinematic,*mat_power_law_plasticity*mat_strain_rate_dependent_plasticity,*mat_piecewise_linear_pla sticity等材料模型的壳单元,不建议使用该选项,因为使用DT2MS选项更好。 DT2MS:因质量缩放计算得到的时间步长。当设置为一个负值时,初始时间将不会小于TSSFAC*|DT2MS|。质 量只是增加到时间步小于TSSAFC*|DT2MS|的单元上。当质量缩放可接受时,推荐用这种方法。用这种方法时 质量增加是有限的,过多的增加质量会导致计算终止。当设置为正值时,初始时间步长不会小于DT2MS。单 元质量会增件或者减小以保证每一个单元的时间步都一样。这种方法尽管不会因为过多增加质量而导致计算终 止,但更难以作出合理的解释。默认为0.0,不进行质量缩放; LCTM:限制最大时间步长的Load-curve,该曲线定义最大允许时间步长和时间的关系(可选择) ; ERODE:当计算时间步长小于TSMIN(最小时间步长)时体单元和t-shell被自动删除。
基于LS—DYNA的车辆碰撞仿真分析研究
基于LS—DYNA的车辆碰撞仿真分析研究作者:孙志星来源:《科学与财富》2012年第12期摘要:本文运用大型显式动力分析软件LS-DYNA实现车辆的整车碰撞仿真模拟分析,实验结果对于车辆的设计和生产具有一定的参考价值。
关键词:LS-DYNA碰撞仿真引言随着社会的进步、交通行业的蓬勃发展,车汽行业在这些年也得到了迅猛的发展,但是,随之而来的交通的问题也日显突出,交通事故发生的次数逐年增多,事故的严重性也是与日俱增,给家庭和社会带来了极大的危害和损失。
所以,对车辆的安全性能及其综合性能的研究就显得十分迫切和必要[1]。
传统的车辆综合性能研究特别是安全性能方面的研究往往是采用真车进行碰撞实验,采用真车进行碰撞实验,虽然实验结果较为明显直观,但是真车的碰撞实验需要投入大量的人力、物力和财力,而且需要反复的实验才能得出实验结果,反复的实验无疑加大了实验成本与时间上的投入。
车辆研究者们急需寻找一种新的实验研究分析方法来取代真车碰撞实验,而且要保证实验效果。
这些年计算机辅助设计、分析软件被越来越多的学者运用于各类问题的研究分析当中,从简单的图纸设计、建模设计到大型有限元分析都广泛应用与各类工程问题的研究分析当中。
在建模方面,目前常用的软件有:Pro/E、UG、solidworks等等,在众多大型建模软件中,Pro/E 因其可以进行良好的参数化设计,所以被广泛应用于各种工程问题的建模分析当中。
在有限元分析方面,LS-DYNA凭借其良好的动态力学分析能力,成为有限元动态分析的主流大型软件。
大型软件LS-DYNA由美国国家实验室研发并发行,最初的LS-DYNA软件主要是应用于简单的自由体下落时所受到的冲击应力,随着LS-DYNA软件的不断完善和升级,LS-DYNA 的功能越来越强大,其材料库也越来越完善,模拟仿真实验的结果也逐渐可以代替真实实验的计算分析结果[2]。
而且随着LS-DYNA软件的不断完善和升级,LS-DYNA软件在各行各业应用的越来越广泛和深入。
LS-Dyna碰撞分析资料要点
LS-DYNA 碰撞分析调试LS-DYNA碰撞计算模型的主要检查、调试项目有:a、质量增加百分比小于5%;b、总沙漏能小于5%;c、滑移界面能;d、检查各部件之间的连接、接触关系是否定义正确,检查模型的完整性;e、检查数值输出的稳定性。
一、质量缩放Mass scale的检查:质量缩放——对于时间步长小于控制卡片中设置的最小时间步长的单元,我们通常采取增加单元材料密度的方法来增大其时间步长,以减短模型的计算时间。
关于LS-DYNA中单元时间步长的计算方法请参见附录一。
1、初步检查。
让模型在dyna中运行2个时间步,在Hyper view中调出glstat 文件并检查mass scaling项(质量增加应该小于5%);调出matsum文件并检查各部件的质量增加情况,对于质量增加过大以及有快速增长趋势的部件应检查此部件的网格质量和材料参数设置(质量增加一般是由于单元的特征长度太小或者是材料参数E、ρ设置错误,导致该单元的时间步长低于控制卡片中设置的最小时间步长,从而引起质量缩放)。
2、全过程检查。
调整模型使其符合初步检查的标准,计算模型至其正常结束。
再按[初步检查]的要求检查调试整个模型直至达到要求。
一个计算收敛的模型在其整个计算过程中,最大质量缩放应小于总质量的5% 。
二、沙漏能Hourglass energy的检查:沙漏能的出现是因为模型中采用了缩减积分引起的,我们常用的B-T单元采用的是面内单点积分,这种算法会引起沙漏效应(零能模式)。
具体介绍参见附录二。
检查:在dyna中计算模型至其正常结束。
在Hyper view中调出glstat文件并检查energy的total energy 、Hourglass energy两项,整个计算过程中沙漏能应小三、滑移界面能sliding interface energy的检查:滑移界面能是由摩擦和阻尼所引起的。
剧烈的滑动摩擦会引起大的正值的滑移界面能;未能检测到的穿透(undetected penetrations)常常会引起大的负值的滑移截面能。
应用LS_DYNA进行汽车正面碰撞模拟分析
173 科技创新导报 Science and Technology Innovation Herald学 术 论 坛2008 NO.07Science and Technology Innovation Herald应用LS-DYNA进行汽车正面碰撞模拟分析包宇波1 胡斌2(1.同济大学汽车学院 上海 200092; 2.中国矿业大学(北京)机电学院材料系 北京 100083)摘 要:应用LS-DYNA实现不带约束系统的整车的正面碰撞模拟,佐证了计算机模拟技术在现代汽车产品开发中的应用及其发挥的巨大作用。
关键词:LS-DYNA 汽车碰撞 车身耐撞性分析 计算机模拟中图分类号:TP3文献标识码:A文章编号:1674-098X(2008)03(a)-0173-02LS-DYNA 是世界上最著名的通用显式动力分析程序,能够模拟真实世界的各种复杂问题,特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成型等非线性动力冲击问题,同时可以求解传热、流体及流固耦合问题。
在工程应用领域被广泛认可为最佳的分析软件包。
与实验的无数次对比证实了其计算的可靠性。
由J.O.Hallquist主持开发完成的DYNA程序系列被公认为是显式有限元程序的鼻祖和理论先导,是目前所有显式求解程序(包括显式板成型程序)的基础代码。
1988年 J.O.Hallquist创建LSTC公司,推出LS-DYNA程序系列,并于1997年将LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D等程序合成一个软件包,称为LS-DYNA。
LS-DYNA的最新版本2004年8月推出的970版。
LS-DYNA的发展与汽车碰撞仿真密不可分,在汽车行业中,CAE仿真分析快速增长的需求和机遇主要是受碰撞法规的驱动,如在1985-2002年之间,法规实验的要求增加了差不多20倍。
其次是从1985年以来计算机硬件、软件的迅速发展和汽车厂商对计算机资源的广泛应用。
基于LS-DYNA的车门防撞梁碰撞仿真分析
引言据统计,汽车侧面碰撞事故导致的死亡率比较高(约占事故死亡总人数的34%)[1]。
主要原因为碰撞受力面积小,碰撞力集中,对乘员的伤害很大。
车门是侧面柱碰撞过程中主要的承力部件,提高车门防撞性的主要措施是在车门内部加装防撞梁[2-3]。
超高强钢在汽车领域逐渐得到应用,如22MnB5等。
国内如宝钢于2006年研发了热冲压用钢(冷轧B1500HS、热轧BRl500HS)[4],可用于生产防撞部件、加强部件等。
本文采用有限元仿真软件LS-DYNA,对BR1500HS高强钢车门防撞梁进行碰撞仿真。
1 LS-DYNA的理论基础根据动力学问题的分析方法,离散化的结构动力方程为:()()()()()Mx t P t F t H t Cx t=−+−(1)式中,M为结构质量矩阵;C为阻尼矩阵;x(t)和x4(t)分别为节点的加速度向量和速度向量;P(t)、F(t)、H(t)分别为载荷向量、内力向量、沙漏阻力向量。
LS-DYNA采取变步长积分算法,积分步长必须小于某个临界值。
一般情况下,积分补偿取决于网格中的最小单元尺寸。
各单元类型的临界积分步长为:∆t e=α(l e/c) (2)式中,∆t e表示单元e的临界时间步长;α为时间步长因子,缺省值为0.9;l e为单元e的特征尺寸;c为纵波的波速。
LS-DYNA采用基于主、从表面的动态接触算法,其缺省接触算法是对称罚函数法,程序在每一时步对从节点和主节点分别进行穿透检查。
当前时间步若发生了穿透,则在从节点上施加法向接触力,按式(3)计算:f=k∆(3)i为接触刚度因子[5]。
单独对其碰撞变形情况进行仿真。
NACP中的侧面柱碰撞要求,在软件2mm,刚性柱的直径为254mm。
型导入ANSYS Workbench中进行前处理。
BR1500HS高强钢的密度为7850kg/m3,杨氏模量为2.1×105MPa,泊松比为0.3,屈服强度为1200MPa。
将圆柱体定义为刚性体。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2 . 1 碰撞效果 采用 LS-DYNA 处理后得到碰撞效果如图 4
所示。
《北京汽车》2010.No.5
图 6 发动机底部加速度曲线图
可以看出,仿真测试结果和真实实验结果非 常贴近,仿真结果可靠。
· 35 ·
·基于 LS-DYNA 的汽车正碰分析·
2 . 3 力- 位移对比分析
[4]张金换,杜汇良,马春生.汽车碰撞安全性设计[M].清华 大学出版社.
[5]Daryl L. Logan.有限元方法基础教程[M].北京电子工业 出版社.
[6]Michael Brusoe.Improvement of an LS-DYNA Fuel Delivery Module Crash Simulation,2008.
3 结论
文中利用 NX 软件进行几何建模,ANSA 软 件进行网格建模,基于 LS-DYNA 进行了汽车正 碰仿真研究,分析了变形结果并对比真实实验结 果,通过分析可知前纵梁和保险杠在车身安全中 起到很重要的作用,并得知通过基于 LS-DYNA 软件碰撞仿真完全可以实现对真实碰撞的比较 可靠的模拟。
车
响碰撞的全过程,碰撞系统具有大位移、大转动
立某汽车整车的几何模型,该汽车三维几何模型
和大应变的非线性特征,以材料弹塑性变形为典
如图 1 所示。
型特征的材料非线性和以接触摩擦为特征的接
触非线性的多重非线性特点。这些非线性物理性
能的综合,使得利用传统的手段对汽车碰撞过程
的精确描述和求解变得非常复杂和困难。文中进
量检查过程中,需要花费大量时间。对于自由节
· 34 ·
《北京汽车》2010.No.5
点和重复单元必须删除,以免影响变形结果。因 为考虑壳单元厚度后将出现穿透问题,所以必须 在原有模型的基础上加以调整,使整个模型没有 初始穿透。建立的汽车有限元模型如图 2 所示。
·基于 LS-DYNA 的汽车正碰分析·
参考文献
[1]时党勇,李裕春. 基于 ANSYS/LS-DYNA 进行显示动力 分析[M].清华大学出版社.
[2]陈海树,赖征海,邸建卫.LS-DYNA 在汽车碰撞模拟过程 中的应用[J].沈阳大学学报,2006.
[3]何涛,杨竞.ANSYS/LS-DYNA 非线性有限元分析实例指 导教程[M].机械工业出版社.
收稿日期:2010-05-19
《北京汽车》2010.No.5
·基于 LS-DYNA 的汽车正碰分析· 文章编号:1002-4581(2010)05-0034-03
基于 LS-DYNA 的汽车正碰分析
徐建斌,陈昌明 Xu Jianbin,Chen Changming
(同济大学汽车学院,上海 201804)
摘 要:文中利用 NX 三维建模软件构建了某汽车的三维几何模型,然后利用 ANSA 网格软件对三维模型进行网格
行的是汽车 100%ODB 正面碰撞的仿真分析。采
用动态显式非线性有限元技术,利用 NX、ANSA、
LS-DYNA 等有限元软件对某汽车进行几何建
模、网格建模和计算求解,依据计算结果分析了
图 1 汽车几何模型
汽车正面主要结构在碰撞中的耐撞性,并将计算
结果与试验结果进行对比,以验证仿真模型的准
1 . 2 汽车有限元模型
确性。
文中应用 ANSA 做前处理。汽车保险杠、纵
1 碰撞模型的建立
梁等多采用薄壳单元。对发动机、变速器等质量 块采用实体单元划分,通过其密度参数表示其质
1 . 1 汽车几何模型
量。使用计算机进行模拟分析时,由于网格的质
建立汽车整车几何模型是进行有限元分析
量直接影响计算精度和计算时间,所以在网格质
的第一步,模型质量的好环对后续的有限元分析
图 7 碰撞墙上作用力曲线图
北
京
汽
车
图 8 车辆位移曲线图
图 9 车辆的力 - 位移曲线图
可以看出,碰撞墙上得到的力比真实结果高 出很多,所得结果的可靠性有待进一步验证。
2 . 4 车身变形结果分析 从加速度曲线可以看出,加速度的最大为
图 4 中车身碰撞变形结果。从碰撞效果图中可以
· 36 ·
看出,汽车前端发生了明显的翘曲变形,保险杠 系统在碰撞过程中发生塑性变形而导致完全失 效,保险杠在压变形后又反向压迫连接其上的前 纵梁等前部构件,车身左右两侧翼子板和引擎盖 均发生了较大的塑性变形,产生了褶皱,起到了 很好的吸收能量作用。由于车身前部保险杠和前 纵梁在碰撞过程中的吸能作用,避免了前部车身 挤向驾驶室,保护了车中人员的安全;坐舱及车 身后部基本上没有变形。产生此现象的原因是正 面碰撞发生时,汽车车身前部受到猛烈的撞击, 冲击能量很大,在极短的时间内动量变化迅速, 形成瞬时数值极高的冲击力,车身前部受此冲击 力作用,在碰撞时产生的应力远远超过材料的屈 服应力而发生较大的塑性变形,同时将大部分冲 击能量吸收掉,使汽车动能降低。汽车在碰撞发 生过程中冲击力从前部传到后部有一个时间延 迟,使汽车的坐舱和后部承受的应力减小,没有 产生明显的变形。
划分处理,并用 LS-DYNA 对汽车正面碰撞安全性能进行分析,通过对某汽车正面碰撞仿真计算,分析了汽车正面主要结构 在碰撞中的结构耐撞性,并就仿真结果与真实实验数据进行对比,以研究仿真结果的准确性。
关键词:三维几何模型;网格划分;LS-DYNA;正碰分析
中图分类号:U467.1+4
文献标识码:A
北 0 前言
表 1 车身加速度加载点
位置
点号(Node ID)
左座椅
2 800 320
右座椅
2 800 328
发动机顶部
2 800 336
发动机底部
2 800 344
右刹车盘
2 800 352
左刹车盘
2 800 360
仪表板顶部
2 800 368
北 京 汽 车
图 5 发动机顶部加速度曲线图
图 3 加速度加载位置
起着至关重要的作用,直接决定有限元模型网格 的质量和分析时间的长短以及分析进展是否顺
京
在汽车被动安全性研究中,汽车碰撞是一个
利,尤其在碰撞分析中尤为突出。另外,在保证模
十分复杂的力学问题,它是一个动态的大位移和
型正确及几何元素相关联的基础上,可以进行简
汽
大变形的瞬态接触过程。接触和高速冲击载荷影
化,以达到事半功倍的效果。文中利用 NX 软件建
图 4 碰撞效果图
图 2 汽车有限元模型
网格划分好以后还需要进行边界条件加载 等处理,需要对车身的适当位置进行加速度设 置,如表 1 和图 3 所示。
2 . 2 加速度对比分析 文中采用 LS-DYNA 进行后处理,由于车体
上各点的求解结果均不相同,所以不利于对部分 指标进行评估,而发动机定义为刚性体,因此有 的指标可以取发动机作为分析对象。分别绘制发 动机顶部和底部碰撞加速度曲线如图 5、图 6 所 示,并结合真实实验曲线进行对比。
