短距离无线电测向培训

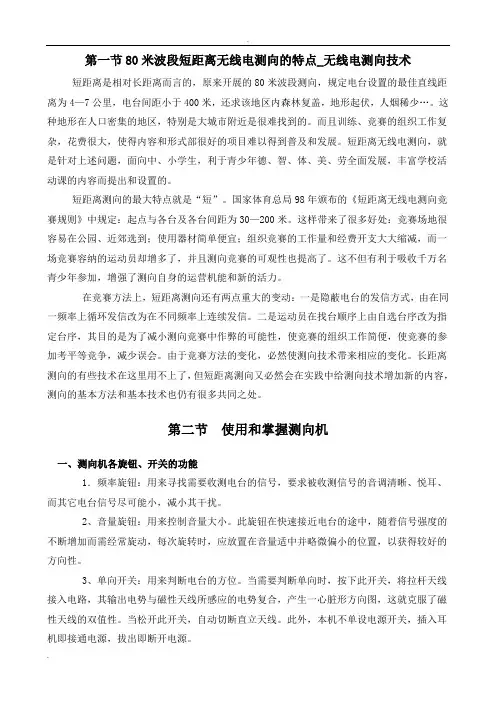

短80无线电测向技巧
第一节80米波段短距离无线电测向的特点_无线电测向技术短距离是相对长距离而言的，原来开展的80米波段测向，规定电台设置的最佳直线距离为4—7公里，电台间距小于400米，还求该地区内森林复盖，地形起伏，人烟稀少…。
这种地形在人口密集的地区，特别是大城市附近是很难找到的。
而且训练、竞赛的组织工作复杂，花费很大，使得内容和形式部很好的项目难以得到普及和发展。
短距离无线电测向，就是针对上述问题，面向中、小学生，利于青少年德、智、体、美、劳全面发展，丰富学校活动课的内容而提出和设置的。
短距离测向的最大特点就是“短”。
国家体育总局98年颁布的《短距离无线电测向竞赛规则》中规定：起点与各台及各台间距为30—200米。
这样带来了很多好处：竞赛场地很容易在公园、近郊选到；使用器材简单便宜；组织竞赛的工作量和经费开支大大缩减，而一场竞赛容纳的运动员却增多了，并且测向竞赛的可观性也提高了。
这不但有利于吸收千万名青少年参加，增强了测向自身的运营机能和新的活力。
在竞赛方法上，短距离测向还有两点重大的变动：一是隐蔽电台的发信方式，由在同一频率上循环发信改为在不同频率上连续发信。
二是运动员在找台顺序上由自选台序改为指定台序，其目的是为了减小测向竞赛中作弊的可能性，使竞赛的组织工作简便，使竞赛的参加考平等竞争，减少误会。
由于竞赛方法的变化，必然使测向技术带来相应的变化。
长距离测向的有些技术在这里用不上了，但短距离测向又必然会在实践中给测向技术增加新的内容，测向的基本方法和基本技术也仍有很多共同之处。
第二节使用和掌握测向机一、测向机各旋钮、开关的功能1．频率旋钮：用来寻找需要收测电台的信号，要求被收测信号的音调清晰、悦耳、而其它电台信号尽可能小，减小其干扰。
2、音量旋钮：用来控制音量大小。
此旋钮在快速接近电台的途中，随着信号强度的不断增加而需经常旋动，每次旋转时，应放置在音量适中并略微偏小的位置，以获得较好的方向性。
3、单向开关：用来判断电台的方位。
无线电测向基本技巧
无线电测向基本技巧 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】无线电测向基本技术短距离无线电测向的基本方法和基本技术，可归纳为下列几个方面：一、收测电台信号1、收听电台信号当不了解被收听电台信号的强度时，如在起点收听首台或找到某台后收测下号台（应迅速离开该台十余米），可将音量旋到最大，边转动测向机，边调整频率旋钮，听到信号后，首先辩认台号是不是你现在需要寻找的电台呼号，然后缓慢地左右细调，使声音最大，音调悦耳。
最后，将音量旋钮旋至适当位置，进行测向。
2、测出电台方向线的基本方法:(1)80米波段测向的基本方法：单向—双向法：按下单向开关，使本机大音面作环向扫动，同时旋转频率钮，当耳机内出现需要测收的电台信号且声音最大时，测向机大音面所指方向即为电台方向。
这一过程称测单向。
由于大音面是一个较大的扇面，难以准确地确定电台方向线，因此在单向测完后要松开单向开关，用磁性天线的小音点（即磁棒）对着电台并左右摆动，声音最小时磁棒所指方向，即为电台的准确方向。
后面的这个过程称为测双向。
双向—单向法：先不按单向开关，用磁性天线收到电台信号后，水平旋转测向机，找出小音点（或称哑点线）获得电台所在直线，然后按下单向开关并转动测向机90°，在此位置上，反复迅速的旋转测向机180°，比较声音大小，声音大时，本机单向大音面所指的方向，即为电台的方向。
最后再用双向小音点瞄准。
（2）2米波段测向的基本方法：单向法（也叫主瓣一次测向法）：当2米波段测向机收到电台信号后，转动天线360，依靠尖锐的主瓣方向图（此时引向器的前引伸方向声音最大），即可明确地测出电台方向线。
若发现主瓣与后瓣难以分清（在前后两个方向上声音大小差不多），可将测向机音量关小，举过头顶，在主、后瓣两个方向上翻转天线（见图，应注意保持天线所在面与地面的平行），反复对比两边的音量大小，防止测反方向。
无线电测向培训【范本模板】
义乌市湖门小学科技社团活动方案无线电测向2016。
09无线电测向第一节无线电测向训练的内容无线电测向训练的内容包括室内训练、身体训练、外场训练三个方面。
1。
室内训练主要内容是学习无线电基础电论，研究、制作、维修测向运动中使用的器材；学习有关竞赛、训练的知识和文件；讨论和总结测向运动技术；记训练日记.2。
身体训练任务是在全面发展运动员身体素质的基础上，提高专项素质，为正确运动测向技术，迅速提高测向运动成绩创造条件。
3.外场训练训练运动员掌握测向技术和战术，以适应竞赛的要求,为在竞赛中创造优异成绩服务。
外场训练可划分为单项训练和综合训练两类。
(1）单项训练为提高某一种或几种专项测向技术而实施的训练叫单项训练。
它包括提高“瞄线”能力的训练、起点标图训练,记背地图等一种技术的训练；还包括近台区多台训练、提高到位率（包括远距离交叉定位，途中跑、道路选择，方位物选取等），定向越野等综合运用几项技术的训练.单项训练的针对性强,组织实施比较方便，在初级训练中占有重要比例；对于技术成熟的运动员，单项训练也应占有相当比例。
（2）综合训练综合训练是指基本按照竞赛规则的要求,布置一套隐蔽电台供运动员寻找，以全面发展运动员技、战术水平的训练。
综合训练不一定每次都计时和排定名次,这样有利于运动员根据教练员的意图和自己的实际情况，有计划、有重点地进行实验,加深体会。
在适当的时候，按排计时和排定名次也是必要的，以便考察运动员的实际水平，锻炼实战能力。
每隔一个阶段,还应当通过组织模拟比赛和兄弟队间、不同年级间的比赛,请领导到场参观。
通过要求运动员赛前制定比赛计划、抽签决定出发顺序、赛后写小结等手段,对运动员施加心理压力，制造紧张气氛，培养运动员适应正式比赛的能力。
第二节技术训练的阶段划分运动训练学认为，运动训练具有长期性、系统性、分阶段的特点。
无论一个竞技项目训练过程所包含的时间跨度有多大，它总是连续发生和不断进行的。
同时，每一个连续的运动训练过程又都可以分为若干阶段，每个阶段的训练任务、内容、方法、手段都各有自己的特点。
80米波段短距离无线电测向解读
第一节80米波段短距离无线电测向的特点_无线电测向技术短距离是相对长距离而言的，原来开展的80米波段测向，规定电台设置的最佳直线距离为4—7公里，电台间距小于400米，还求该地区内森林复盖，地形起伏，人烟稀少…。
这种地形在人口密集的地区，特别是大城市附近是很难找到的。
而且训练、竞赛的组织工作复杂，花费很大，使得内容和形式部很好的项目难以得到普及和发展。
短距离无线电测向，就是针对上述问题，面向中、小学生，利于青少年德、智、体、美、劳全面发展，丰富学校活动课的内容而提出和设置的。
短距离测向的最大特点就是“短”。
国家体育总局98年颁布的《短距离无线电测向竞赛规则》中规定：起点与各台及各台间距为30—200米。
这样带来了很多好处：竞赛场地很容易在公园、近郊选到；使用器材简单便宜；组织竞赛的工作量和经费开支大大缩减，而一场竞赛容纳的运动员却增多了，并且测向竞赛的可观性也提高了。
这不但有利于吸收千万名青少年参加，增强了测向自身的运营机能和新的活力。
在竞赛方法上，短距离测向还有两点重大的变动：一是隐蔽电台的发信方式，由在同一频率上循环发信改为在不同频率上连续发信。
二是运动员在找台顺序上‘由自选台序改为指定台序，其日的是为了减小测向竞赛中作弊的可能性。
使竞赛的组织工作简便，使竞赛的参加考平等竞争，减少误会。
此外，增设了个人淘汰赛，并赋予团体泰新的一种可供选择的形式，使溯向竞赛更为激烈，也提商了寥赛者和观众的兴趣。
由于竞赛方法的变化，必然使测向技术带来相应的变化。
长距离测向的有些技术在这里用不上了，但短距离和向又必然会在实践中给测向技术增加新的内容，溅向的基本方法和基本技术也仍有很多共同之处.第二节使用和掌握测向机一、测向机各旋钮、开关的功能1．频率旋钮：用来寻找需要收测电台的信号，要求被收测信号的音调清晰、悦耳、而其它电台信号尽可能小，减小其干扰。
2、音量旋钮：用来控制音量大小。
此旋钮在快速接近电台的途中，随着信号强度的不断增加而需经常旋动，每次旋转时，应放置在音量适中并略微偏小的位置，以获得较好的方向性。
短80无线电测向技巧
第一节80米波段短距离无线电测向的特点_无线电测向技术短距离是相对长距离而言的，原来开展的80米波段测向，规定电台设置的最佳直线距离为4—7公里，电台间距小于400米，还求该地区内森林复盖，地形起伏，人烟稀少…。
这种地形在人口密集的地区，特别是大城市附近是很难找到的。
而且训练、竞赛的组织工作复杂，花费很大，使得内容和形式部很好的项目难以得到普及和发展。
短距离无线电测向，就是针对上述问题，面向中、小学生，利于青少年德、智、体、美、劳全面发展，丰富学校活动课的内容而提出和设置的。
短距离测向的最大特点就是“短”。
国家体育总局98年颁布的《短距离无线电测向竞赛规则》中规定：起点与各台及各台间距为30—200米。
这样带来了很多好处：竞赛场地很容易在公园、近郊选到；使用器材简单便宜；组织竞赛的工作量和经费开支大大缩减，而一场竞赛容纳的运动员却增多了，并且测向竞赛的可观性也提高了。
这不但有利于吸收千万名青少年参加，增强了测向自身的运营机能和新的活力。
在竞赛方法上，短距离测向还有两点重大的变动：一是隐蔽电台的发信方式，由在同一频率上循环发信改为在不同频率上连续发信。
二是运动员在找台顺序上由自选台序改为指定台序，其目的是为了减小测向竞赛中作弊的可能性，使竞赛的组织工作简便，使竞赛的参加考平等竞争，减少误会。
由于竞赛方法的变化，必然使测向技术带来相应的变化。
长距离测向的有些技术在这里用不上了，但短距离测向又必然会在实践中给测向技术增加新的内容，测向的基本方法和基本技术也仍有很多共同之处。
第二节使用和掌握测向机一、测向机各旋钮、开关的功能1．频率旋钮：用来寻找需要收测电台的信号，要求被收测信号的音调清晰、悦耳、而其它电台信号尽可能小，减小其干扰。
2、音量旋钮：用来控制音量大小。
此旋钮在快速接近电台的途中，随着信号强度的不断增加而需经常旋动，每次旋转时，应放置在音量适中并略微偏小的位置，以获得较好的方向性。
3、单向开关：用来判断电台的方位。
中小学无线电测向培训PPT课件
一、无线电测向运动
2
• 无线电测向运动是竞技体育项目之一。它将现代无线电通讯技术与传统捉迷 藏游戏巧妙结合，所寻找的目标是能发射无线电波的小型信号源（即电台）。
• 无线电测向运动的大致过程是：在旷野、山丘的丛林或近郊、公园等优美的 自然环境中，事先隐藏好数部电台，定时发出规定的电报信号。参加者手持 无线电测向机，测出隐蔽电台的所在方向，采用徒步或奔跑的方式，迅速、 准确地逐个寻找出这些电台。在规定时间内，找满指定台数、耗时最少者为 胜方。
积极开展无线电和模型活动。同年，国家体委决定在1987年的第六届全国运动会中设 无线电测向比赛，使无线电测向比赛第一次进入了全运会。
6
（二）无线电测向运动的 特点与价值
7
• 特点：
• 体育性：在无线电测向运动中，参加者手持无线电测向机，需要测出隐蔽电 台所在的方向，采用徒步或奔跑一定距离，迅速、准确地逐个寻找出隐蔽电 台。进行该项活动要进行身体训练，因此其具有体育性的特点。
8
• 价值：
• 通过无线电测向运动的锻炼，可以开阔视野、增长知识、增强体魄、磨练意 志，进行国防教育，培养独立思考和分析判断能力，促进参与者德、智、体、 美、劳全面发展，丰富学校第二课堂内容及从应试教育向素质教育转换均十 分有益，同时也符合中央关于“在青少年中普及科技”和实施《全民健身计 划纲要》的精神，故倍受学校和有关管理部门的重视，同时也深得青少年的 喜爱和家长的支持。
9号台 9 - - - -·
• 5号台 MO5 - - - - - ·····或 5(·····) 0号台 0 - - - - -
11
二、关于“青少年‘阳 光测向’校园行 活动”（以下简称“阳光
测向”）
12
2015年全国青少年阳光测向比赛
“无线电测向”培训班(广州市萝岗区少年宫胡钢强)
v f
• λ —无线电波长(米) • v—无线电传播速度(米/秒) • f—无线电波频率(赫兹)
29
二、无线电波的传播
• 按无线电波传播途径， 可分为地波、 天波、直接波、地面反射波四种
30
二、无线电波的传播
• （一）地波传播 • 频率的高低或波长的长短及障碍物的大小。 频率越低绕射能力越强；障碍物越大绕射越 困难。因此，160米波段绕射能力最强，80 米波段绕射能力较强，除陡峭山峰对电波的 传播影响较大外，一般的丘陵均可逾越，2 米波段电波的绕射能力很弱。由于地面情况 稳定，地波在传播过程中不与高空的电离层 接触，通讯质量高而可靠，因此，被广泛应 用于中波广播和通讯中，160米波段测向和 80米波段测向，均采用地波。
45
• 2.磁性天线的工作原理（“双向”测 定） • 当磁棒轴线对准电台，磁棒轴线与电 波传播方向平行，磁场方向与磁棒轴 线垂直，即磁力线与天线线圈截面平 行，磁力线无法顺着磁棒穿过线圈， 线圈中没有变化的磁力线，线圈感应 电势为零。 电台 • 耳机声音最小，甚至完全没有声音， 此时磁性天线正对着电台的那个面， 称小音面或小音点、哑点； 46
23
无线电测向原理
• 一、无线电波的发射 • 二、无线电波的传播 • 三、天线基本概念
24
第一节、无线电测向原理
• 无线电波既看不见，也 • 我国目前开展的无线电 摸不着，却充满了整个 测向运动涉及三个频 空间。广播、移动通讯、 段: 电视等，已经是现代社 • 频率为 1.8—2 兆赫的 会生活必不可少的一部 中波波段，波长为 分。 150-166.6 米，称 160 米波段测向； • 频率为 3.5-3.6 兆 赫 的短波波段，波长为 83.3-85.7 米，称 80 米波段测向； • 频率为 144-146 兆赫 的超短波段，波长为 2.08-2.055 米，称 2 米波段测向。
无线电侧向培训
寻找电台信号
将音量旋钮预置在声音 最大位置,边转动测向 机,边调整频率旋钮,听 到信号后,首先辨认台 号是不是你现在需要 寻找的电台呼号,然后 缓慢地左右细调,使声 音最大,音调悦耳.最后, 将音量旋钮旋至适当 位置,进行测向。
寻找电台步骤
• 一、寻找到电台所在方向 及大音面 当磁棒轴线的垂直方向对 着电台时耳机声音最大， 此时磁性天线正对着电台 的那个面称大音面，或大 音点。利用大音面我们可 粗略确定信号源所在的方 向（面）。
80米波段
• 80米波段测向是无线电测 向项目之一。因工作频率 在3．5-3．6兆赫的业余 波段，波长属80米短波， 故简称“3．5兆赫测向” 或“80米波段测向”。它 利用无线电短波沿地面传 播的特性来实现测向。
正确的持机方法
• 以PJ-80型直立式测 向机为例,正确的持机 方法是:右手持机,大拇 指靠近单向开关,其它 四指握测向机,手背亦 面时大音面,松肩,垂肘, 测向机举至前胸,距人 体25厘米,尽量保持测 向机与地面垂直.
世纪初，无线电 测向仪被使用，因 为体积较大，只用 于航海；40年代， 德国研制成功小型 测向仪，装在飞机 上，利用伦敦广播 电台的电磁波导航， 对伦敦进行了轰炸。
测向机分类
• • 依照工作频段分类有超长波、长波、中波、短波、超短波和微波测向机 我国目前开展的无线电测向运动常见的两个频段： 1）3.5MHz——3.6MHz 80米波段（83.3——85.7） 2）144MHz——146MHz 2米波段（2.08—— 2.055）
无线电测向培训
无线电侧向意义
• 无线电测向活动是青少年喜爱的一项重要 科技活动内容。它是一项利用手中的测向 机运用测向技术寻找裁判事先在比赛场地 藏好的自动发射电台的运动（也叫狐狸 台）。参与此活动能有效的开阔学生视野、 增长知识、增强体魄、磨炼意志，培养其 良好的独立思考和分析判断能力。青岛市 开展此项活动已经有10多年历史。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、无线电测向隐蔽电台的呼号（信号）
台号------根据规则命名以区别电台的名称。 呼号 ------电台发出的摩尔斯电码的统称。
0 号台 0 — — — — — 1号台 MOE —— ——— . 2 号台 MOI —— ——— 。。
3号台 MOS —— ——— 。。。 4号台 MOH—— ——— 。。。。 5号台 MO5—— ———。。。。. 6号台 6 —。。。。 7号台 7 ——。。。 8 号台 ８——— 。。 9号台 ９———— 。 MO —— ———
四、无线电测向的基本知识
1、基本原理------利用无线电信号直线传播的特性， 利用定向天线+收信机完成测定方向
2、频率与波长----- ʎ=c/f 根据国际无线电联盟对 无线电波段的划分，3.5MHZ—3.6MHZ为80米波段， 144MHZ---146MHZ 为2米波段。
3、不同波段测向天线的区别与测向方法
短距离无线电测向培训
短距离无线电测向培训提纲
• 培训对象：零起点学员 • 培训时间：3小时+3小时 • 培训目标：
掌握无线电测向的基本知识，完成短距离测向的 全过程，能利 用正确的训练方法和测向技术进行教学工作。
一、无线电测向的起源 二、国内无线电测向运动的发展历程
1、国内无线电测向运动项目设置
与测向相关的知识
• 80米波段是指出什么？ • 144MHZ是什么？ • 垂直极化波与水平极化波 • 什么是台号 • 什么是呼号 • 什么是哑点、双向、单向、大音面
5、测向机的使用 （1）持机 （2）调谐 （3）双向、单向的测向方法
定点测向 移动测向 （4）测向机的控制 增益（音量） 方向（单向缩短直立天线）
交叉、比音量进行专项训练。 6、多台训练（邻台干扰）、指定顺序，自选顺序、不同台距的综合训练
电台发信 比赛方式
5个
5-10公里
同频间隔 个人、团体
10个
几百米---1、2公 异频同时发 比赛形式多
里
信
种多样
短距离测向机是标准距离测向机成本的1/4
短距离收测信号难于标准距离，总体技术着重为基本技术
三、短距离测向规则要点（玩法） 1、场地 2、隐蔽台可设3—10部（0—9号+MO),各台之间为30—200米，各台应 标明该台的呼号或台号，距电台2米内设置不标台号的点标及计时设 备，高度为0.3—1.5米，可以设若干假台，运动员找到正确电台后在 距电台最近的计时设备 3、80米波段工作在3.5MHZ—3.6MHZ各台间隔不小于10KHZ,发射功率为 0.3—1W,垂直极强化发射;2米波段工作在144MH—146MHZ之间，各台 间隔不小于50KHZ ,发射功率为0.1---0.5W，垂直极化发射. 4、出发间隔1---3分钟 5、找台顺序自选或统一指定。 6、起终点应尽可能靠近或共同，终点位置应向运动员指示明确。
93年以前 93年以后
80米波 &2米波段 标准距离测向
80米波段&2米波段 标准距离测向 + 短距离 +
定向与测向结合的0。75米波段 +
160米波段阳光测向
2、短距离无线电测向的来历 为了便于在青少年中普及测向运动，降低运动成本及难度。
3、短距离与标准距离的差异
项目 长距离 短距离
成本 技术
隐蔽电台数 距离
五、测向基本技术
测向技术
基本技术 调哑 交 谐点 叉 比 技跟 定 音 术踪 点 量
短距离重点掌ቤተ መጻሕፍቲ ባይዱ的技术
综合技术
起途 点中 技技 术术
识 图近 技台 术区
六、信号源的使用
1、80米信号源的使用 多台号 单台号
2、2米信号源的使用
3、安全事项
七、短距离测向训练方法
1、呼号的听辨训练 2、快速调谐训练（影响成绩的主要因素） 3、单、双向测向的学习 4、手、眼、脑的协调训练+测向机误差的修正（明台及盲测） 5、运用不同技术的单台训练、利用不同地形地物，有意识的对哑点跟踪、
