SD-5L变频器的安装、调试、故障检测
变频器的安装与调试
变频器的安装与调试随着科技的进步和工业的发展，变频器得到了广泛应用。
变频器是一种将交流电转换为可变频率的设备，具有调速、减压和提高电机效率等优点。
本篇文章将重点探讨变频器的安装与调试，以帮助工程师和技术人员更好地进行相关工作。
一、前期准备在安装和调试变频器之前，首先需要进行一些前期准备工作，包括但不限于：1.了解相关技术和知识，熟悉变频器的基本工作原理和操作方法。
2.认真查看变频器的说明书，在了解其安装和调试方法的基础上，选择合适的安装和调试方案。
3.对变频器的电气系统和机械系统进行检查和清洁，确保其处于正常运行状态。
二、安装变频器的安装是变频器使用中的重要环节，其好坏直接影响到后期的工作效果。
所以在进行安装之前，我们需要注意以下几点：1.选择合适的安装位置和支撑点，避免出现安装不稳或安装位置过于狭窄的问题。
一般情况下，变频器的安装高度应该与地面相等，以便于日后的检修和维护。
2.连接电源之前，需要对变频器的电气连接进行检查。
应当保证变频器的电气连接与其它设备连接的正确性。
3.在连接电源之后，需要对变频器的工作状态进行检查。
检查包括是否有异常声音、温度是否过高、电机是否转动等，并对异常情况进行解决。
三、调试变频器的调试是保证变频器正常运行的关键环节，好的调试可以使变频器的运行效果更加出色。
因此，我们应该重视变频器的调试工作，在此过程中，应该做到以下几点：1.对变频器的参数进行设置，包括变频器的频率、电压、电流、速度等参数。
应该根据实际情况进行设置，并记录下所有设置参数。
2.进行负载测试，测试过程中需要对变频器和负载的状态进行实时跟踪，确保其运行稳定，不出现错误。
3.对变频器的安全保护功能进行测试，包括短路保护、过载保护、过压保护等功能的测试。
4.测试完毕后，将所有测试参数记录下来，以供后期的维护和更换。
四、安全保障在变频器的安装和调试过程中，我们需要注意安全事项，包括但不限于：1.在连接电源和操作变频器之前，必须断开电源，并使用电压表检查是否有电压输出。
变频器安装与调试
变频器安装与调试随着工业自动化程度的提高，变频器作为一种重要的电气设备在各行各业得到了广泛应用。
变频器的安装与调试是确保其正常运行的关键环节。
本文将介绍变频器安装与调试的步骤和注意事项。
一、变频器安装1.安装位置选择变频器应安装在通风良好、温度适宜、无腐蚀性气体和电磁场干扰的场所。
应尽量避免阳光直射，防止灰尘堆积和结冰，确保设备的正常运行。
2.电源接线变频器的电源接线需要按照变频器使用说明书中的图纸进行接线。
应确保电源接线正确可靠，接地可靠，避免因电源接线不当而引起设备故障或事故。
3.信号线接线根据变频器的使用需要，进行各种信号线的接线工作。
应仔细核对每个信号线的接线位置，确保连接准确、牢固。
4.设备固定将变频器固定在设备底座上或墙壁上，使用螺栓等固定件固定设备。
确保变频器在设备运行过程中不会发生松动或摇晃。
二、变频器调试1.参数设定首先需要根据设备的工作要求，按照变频器的使用说明书进行参数设定。
包括最大输出频率、额定电流、过载能力等参数的设定。
参数设定应准确无误，以确保设备的正常运行。
2.运行状态检测在进行变频器调试时，应对设备的运行状态进行检测。
通过观察电流、频率、转速等指标的变化，判断设备的运行状态是否正常。
如发现异常情况，应及时进行调整或排除故障。
3.保护功能测试变频器具备各种保护功能，如过载保护、短路保护等。
在调试过程中，应进行保护功能测试。
测试方法可以是人为制造异常情况，观察保护功能是否正常起作用。
4.负载试运行在完成参数设定和运行状态检测后，可以进行设备的负载试运行。
通过观察设备在不同负载下的运行情况，判断设备的工作效果和稳定性。
三、注意事项1.安全措施在进行变频器安装与调试过程中，应严格遵守相关的安全规范，佩戴必要的个人防护装备，并确保设备和安装环境的安全。
2.操作规范在进行变频器参数设定和运行状态检测时，应按照变频器使用说明书的要求进行操作。
切勿随意更改参数或进行未经授权的操作，以免影响设备的正常运行。
变频器调试步骤和规程
变频器调试步骤和规程变频器是一种改变电源频率以实现电机调速的电气设备。
在使用变频器之前，需要进行调试工作，以确保其正常运行和满足工作需求。
下面是变频器调试的一般步骤和规程：步骤一：检查安装和接线1.检查变频器安装是否符合相关要求，如变频器与驱动电机之间的电缆选择和接线是否正确。
2.检查变频器主电源电压和频率是否满足要求，并根据实际情况调整变频器的参数设置。
步骤二：变频器电源供电1.连接变频器电源，并根据变频器参数手册中的说明进行电源接线工作。
2.检查变频器电源是否正常工作，确认变频器的指示灯是否亮启动是否正常。
步骤三：执行恒力矩运行1.设置变频器的运行模式为恒力矩运行，将输出频率设置为低值。
2.逐渐增加输出频率，观察电机的运行情况，确保运行平稳。
步骤四：执行变频调速运行1.设置变频器的运行模式为变频调速运行，设置目标转速。
2.逐渐增加输出频率，观察电机的运行情况，检查转速是否与目标转速相匹配。
步骤五：检查反馈信号1.检查变频器接收的反馈信号，如转速、电流等，以确保其准确性和稳定性。
2.对于无反馈信号的情况，需要配置相关的传感器，并确保其信号正常。
步骤六：测试负载情况1.在变频器正常运行的情况下，逐渐加大负载，观察电机的运行情况。
2.检查电机承受负载时的电流、温度等参数，确保其运行安全。
步骤七：记录参数设置1.在调试过程中，记录所使用的参数设置以及相应的运行情况。
2.在调试完成后，保存最终的参数设置，以备日后维护和调整使用。
规程：1.调试人员必须首先熟悉变频器的使用说明和相关的调试要求，确保具备必要的技术知识和操作能力。
2.在进行变频器调试前，必须检查变频器和驱动电机的安装是否符合要求，并进行维护工作，确保设备的安全和可靠运行。
3.变频器调试工作必须根据需要进行，不能随意更改参数和设置。
4.在调试过程中，必须仔细观察变频器的工作状态和指示灯的变化，及时发现并解决问题。
5.调试过程中，必须严格按照规定的步骤进行，并记录相关的参数设置和运行情况，以备日后维护和调整参考。
变频器检测故障的方法及操作规程
变频器检测故障的方法及操作规程变频器检测故障的方法变频器是一种常用的电流掌控器，在很多的行业中都有确定的应用。
变频器在使用的过程中也是会显现确定的故障的，那么检测故障的方法是什么呢一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应当有大约几十欧的阻值，且基本平衡。
相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。
将红表棒接到N端，重复以上步骤，都应得到相同结果。
假如有以下结果，可以判定电路已显现异常，A.阻值三相不平衡，可以说明整流桥故障。
B.红表棒接P 端时，电阻无穷大，可以断定整流桥故障或起动电阻显现故障。
2、测试逆变电路将红表棒接到P端，黑表棒分别接U、V、W上，应当有几十欧的阻值，且各相阻值基本相同，反相应当为无穷大。
将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必需注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会显现炸机（炸电容、压敏电阻、模块等）。
2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能导致变频器显现故障，严重时会显现炸机等情况。
3、上电后检测故障显示内容，并初步断定故障及原因。
4、如未显示故障，首先检查参数是否有异常，并将参数复归后，进行空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。
如显现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。
测试时，建议是满负载测试。
三、故障判定1、整流模块损坏一般是由于电网电压或内部短路引起。
在排出内部短路情况下，更换整流桥。
在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
变频器说明书SD5L4TS

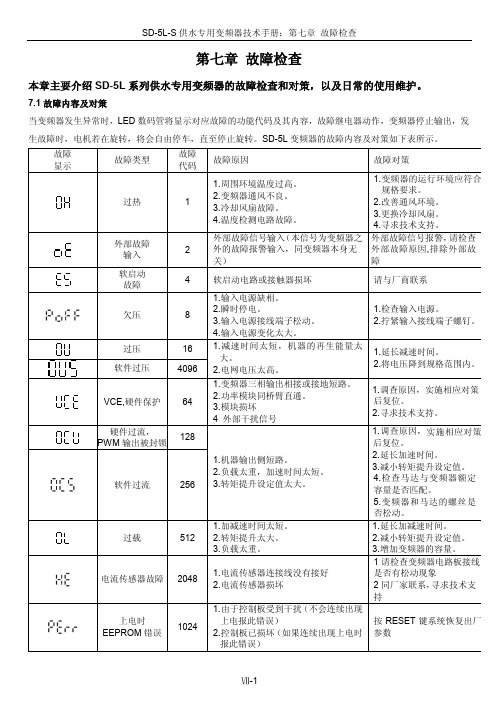

第七章故障检查本章主要介绍SD-5L系列供水专用变频器的故障检查和对策，以及日常的使用维护。
7.1故障内容及对策当变频器发生异常时，LED数码管将显示对应故障的功能代码及其内容，故障继电器动作，变频器停止输出，发生故障时，电机若在旋转，将会自由停车，直至停止旋转。
SD-5L变频器的故障内容及对策如下表所示。
供水故障说明当采用闭环供水模式时，有可能发生以下供水故障。
ERR 0 进水池缺水系统运行后根据WH-COM和WL-COM的状态判断是否进水池缺水。
当水池水位低时（即WL-COM断开），将关闭所有供水泵，系统待机；当水池水位达到正常时（即WH-COM闭合），故障自动复位，系统恢复正常运行。
系统停机状态下，不检测该故障。
ERR 1 管道超压可以通过两种方式检测管道超压：1．通过检测O.P-COM端子接的超压保护开关实现超压保护。
O.P-COM闭合为超压，O.P-COM断开则清除超压。
2．通过检测反馈压力大小来判断管道超压（参考F0-67参数说明）。
系统运行中，发生该故障，将关闭所有供水泵，系统待机；该故障消除后，故障自动复位，系统恢复正常运行。
系统停机状态下，不检测该故障。
ERR 2 管道欠压通过检测反馈压力大小来判断管道欠压（参考F0-68参数说明）。
系统运行中，发生该故障，将关闭所有供水泵，系统待机；该故障消除后，故障自动复位，系统恢复正常运行。
系统停机状态下，不检测该故障。
ERR 3 消防信号通过检测FIR-COM端子状态来获得消防信号。
在运行过程中有消防信号输入时，系统显示消防报警，并且自动切换到消防工作模式下，根据F0-73设定的消防方式进行消防处理。
在停机的状态下有消防信号输入时，系统显示消防报警，但不进行消防处理，只有接收到运行命令后，才根据F0-73设定的消防方式进行消防处理。
当消防信号消失后，如果系统处在运行或待机状态，将继续消防报警，但是不再运行在消防工作模式下，系统正常运行。
变频器的调试步骤及一般常见故障处理(精)
深圳市技成培训学员专用参考资料变频器的调试步骤及一般常见故障处理变频器调试的基本步骤一、变频器的空载通电检验1.将变频器的接地端子接地。
2.将变频器的电源输入端子经过漏电保护开关接到电源上。
3.检查变频器显示窗的出厂显示是否正常,如果不正确,应复位,否则要求退换。
4.熟悉变频器的操作键。
一般的变频器均有运行(RUN、停止(STOP、编程(PROG、数据/确认(DATA/ENTER、增加(UP、▲、减少(DOWN、▼等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONTTOR/DISPLAY、复位(RESET、寸动(JOG、移位(SHIFT等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
V/f类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率,由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的V/f类型图和负载特点,选择其中的一种类型。
通用变频器均备有多条V/f曲线供用户选择,用户在使用时应根据负载的性质选择合适的V/f曲线。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立J300变频器则为用户提供两种选择:自行设定和自动转矩提升。
星河SD-5L变频器说明书
星河SD-5L变频器说明书星河SD-5L变频器说明书目录1：引言1.1 产品概述1.2 产品特点2：产品安装2.1 安装前的准备工作2.2 安装步骤2.2.1 安装电源线2.2.2 安装控制线2.2.3 安装保护装置2.2.4 连接电机2.3 连接示意图3：参数设置3.1 参数分类3.2 参数列表4：运行与调试4.1 启动与停止4.2 运行状态显示4.3 频率调节4.4 速度闭环控制4.5 故障检测与解决5：维护与保养5.1 清洁与防尘5.2 定期检查与维护5.3 故障排除5.4 零部件更换6：安全注意事项6.1 安全标识6.2 电气安全注意事项6.3 机械安全注意事项6.4 避免操作失误的注意事项7：常见问题解答7.1 变频器无法启动7.2 变频器启动后立即停止7.3 变频器工作时发出异常声音8：法律名词及注释8.1 根据国家相关法律规定，本产品属于工业设备类商品，需符合相关安全标准。
8.2 SD-5L变频器遵守国家《工业产品生产许可证管理办法》的要求。
附件：SD-5L变频器技术参数表1、本文档涉及附件：SD-5L变频器技术参数表详见附件。
2、本文所涉及的法律名词及注释：- 工业设备类商品：指适用于工业生产、制造、加工等领域的商品，包括但不限于机械设备、电子设备、自动化设备等。
- 相关安全标准：指针对工业设备类商品制定的涉及安全要求、测试方法、验证程序等的标准文件。
- 国家《工业产品生产许可证管理办法》：国家关于工业产品生产许可证管理的法规，针对工业设备类商品的生产与销售进行规范和监督。
变频器调试基本步骤
变频器调试基本步骤1.安装与连线：按照变频器的安装说明进行正确的安装，并进行连接电源和电机的连线。
2.参数设置：根据实际需求，设置变频器的基本参数和控制参数。
包括输入电压、频率、输出电压、频率、制动方式等。
参数设置通常在变频器的操作界面进行。
3.变频器运行：启动变频器，将其输出电压和频率调整到额定工作条件，观察电机的运行情况。
若电机运行正常，且输出电压和频率能够达到额定工作条件，则调试成功。
4.电机负载：连接电机和变频器之后，通过调整变频器的负载反馈参数和控制参数，使得电机在额定负载条件下运行稳定。
5.传感器校准：如果系统需要使用温度、速度等传感器进行反馈控制，需要进行传感器的校准。
校准的目的是确保变频器能够准确获取传感器的反馈信号，从而实现精确的控制。
6.过载保护：设置过载保护参数，确保电机在过载情况下能够正常工作，并保护电机和变频器的安全。
7.峰值电流限制：通过设置峰值电流限制参数，确保变频器在电机启动、加速和减速过程中的电流不超过额定值。
8.调整控制参数：根据实际场景的需求，对变频器的控制参数进行调整，以实现良好的运行效果。
9.故障排除：在调试过程中，如遇到电机无法启动、运行不稳定等故障，需要进行详细的排查和修复。
10.性能检测：调试完成后，对变频器进行性能检测，包括输出电压、频率、功率等参数的检测，以验证调试结果。
11.记录和保存参数：在调试完成后，需将调试过程中的参数记录下来，并保存在适合的位置，以备后续使用和维护。
以上是变频器调试的基本步骤，通过逐步调试控制参数，使变频器能够稳定工作，满足实际需求。
调试过程需要耐心和细心，同时还需具备一定的理论知识和实际操作经验。
在调试过程中，需要注意安全，遵守相关规定，确保人身和设备的安全。
SD-5L变频器的安装、调试
电子 、通信及无线电设 备等对变频器产生 的干扰较为敏感 ， 这些干扰或多或 少都 与安装 、调试不合 理有关 ，因此要合 理安装 、调试变频 器 ，避免产 生干扰 ，以促 进其进 一步 推
护 护
虑 。神东矿区在矿井规划设 计时均 将铁路运 输条件 作为一 个重要 因素 ，最典型 的是 哈拉沟矿 的井 口因为铁路 装车站
１ １ 变频 器 的安装 环境 ．
１１ １ 环 境 温 度 ．．
环境温度应为 一１ ０～５ ｏ ０Ｃ，变频 器 内部是 大功率 的 电 子元件 ，极 易受 到工作 温度 的影 响 ，为 了保 证 工作 安全 、 可靠 ，使用时应 留有余地 ，工作温度最好控制在 ４ ｏ ０Ｃ以下 。
如 环境 温度太 高 且温度 变化 大时 ， 变频 器 的绝缘性 会大 大
ｍｏ ｏ ｃｒｅ ｙｔ ｅｐｅ Ｔ ｅ ａｉ ａ ｉｓ ｌ ｔ ｎａｄａｊｓ ｅｔ ｆｈ ｅｕｎｙｃｎｅ ｅ ｎｅ ｍ ｎｔ ｔｅ ｅｅｔ ｒ ｃｎｅｎｄｂ ｅｐｏｌ． ｈ ｔ ｎｌｎｔｌ ｉ ｎ ｄ ｔ ｎ ｏ ｅ ｒｑｅｃ ｏｖｒ ｒ ａ ｌ ｉａ ｆ ｓ ｅ ｈ ｒ ｏ ａａｏ ｕｍ ｔ ｆ ｔ ｃ ｉ ｅｈ ｄ ｃ
场 而改变 了最初 的方案 （ 已介绍 ） 前 。只有将 矿井 、铁 路 、
点 １０ ００万 ｔａ的装运 量，它们都是 各 自不 同地形 、地 物的 ／
产物 。上湾铁路站场 就是 就是一个典 型 的例子 ：它巧妙 地 利用地形 ，在工业广 场 的边 缘布置 了纵列 式 的车场 ，占地
场地等多种 因素 统一考虑 ，有 机地结合 ，才 能使综合 投资
维普资讯
煤
炭
工
程
２０ 年第 １ ０８ 期
变频器调试与常见故障处理方法分析
变频器调试与常见故障处理方法分析
一、变频器调试
1、安装、接线、启动
安装时首先要把变频器安装在安全、防止潮湿的地方，安装完毕后，
应采用电源线把电源与变频器接好，按变频器侧带的说明书的要求把转矩、电机的过流保护、控制线路等接线调试好，确保其正确连接，检查无误后，可以打开电源开关，电源给变频器供电，启动变频器，改变相应的设定参数，经过上述工作后可以正常运行起来。
2、控制接线调试
变频器通常具有继电器、变控接口等多种控制线路接口，在控制安装
调试时，首先应采用电子控制盒将接口连接起来，将控制接口与特定的控
制装置连接，如继电器盒等，采用专用信号线来发送信号，便可以快速、
准确的完成接线调试。
3、参数调试
调试参数时，可以利用变频器的调试软件或X-Y多遥控制，根据规格书，设置电机启动加速时间、减速时间、电机运行速度和允许的带重力等
参数，完成调试工作。
完成参数调试后，可以调试电机的启动、停止、运
行及减速功能，确保变频器正常工作。
4、自检调试
在变频器运行时，要定期对变频器进行自检调试，检查变频器的电源，控制系统，检查驱动电机等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SD-5L变频器的安装、调试、故障检测（一）变频器的安装环境、基本配置、抗干扰一、变频器的安装1、变频器的安装环境（1）环境温度－10℃～50℃变频器内部是大功率的电子元件，极易受到工作温度的影响，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。
如环境温温度太高且温度变化大时，变频器的绝缘性会大大降低。
（2）环境湿度相对湿度不超过90%（无结露）必要时，在变频柜箱中增加干燥剂和加热器。
（3）振动和冲击。
装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。
这时除了提高控制柜的机械强度、远离振动源和冲击源外，还应使用抗震橡皮垫固定控制柜外和内电磁开关之类产生振动的元器件。
设备运行一段时间后，应对其进行检查和维护。
（4）电气环境 1)防止电磁波干扰。
2)防止输入端过电压。
（5）其它条件无阳光直射，无腐蚀性气体及易燃气体，尘埃少，海拔低于1000m等都要考虑。
2、安装方式（1）墙挂式安装变频器与周围物体之间的距离应满足下列条件：两侧大于10cm 上下大于15cm（2）柜式安装A、是目前最好的安装方式，因为可以起到很好的屏蔽作用，同时也能防尘、防潮、防光照等B、单台变频器安装应尽量采用柜外冷却方式（环境比较洁净，尘埃少时）；C、单台变频器采用柜内冷却方式时，变频柜顶端应安装抽风式冷却风扇，并尽量装在变频器的正上方（便于空气流通）；多台变频器安装应尽量并列安装，如必须采用纵向方式安装，应在两台变频器间加装隔板。
不论用哪种方式，变频器应垂直安装（也是最合理的安装方式）。
二、变频器的接线1、主电路接线（1）变频器输入（R、S、T），输出（U、V、W）绝对不能接错（2）将变频器接地端子良好的接地（如果工厂电路是零地共用，那就要考虑单独取地线）多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。
（3）将变频器的电源输入端子经过漏电保护开关接到电源上（漏电开关，空气开关应选择好的生产厂家）2、控制电路的接线（1）模拟量控制线应使用屏蔽线，屏蔽一端接变频器控制电路的公共端（COM），不要接变频器地端（E）或大地，另一端悬空。
（2）开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起，绞合线的绞合间距应尽可能小。
三、改善变频器的功率因数为了改善功率因数或安装场所距大容量电源很近时，必须加直流电抗器和交流电抗器。
除改善功率因数外，还有以下作用：（1）抑制输入中的浪涌电流（2）削弱电源电压不平衡所带来的影响电抗的选用：（1）电抗器电压降不大于额定电压的3%。
（2）当变压器容量大于500KVA或变压器容量超过变频器容量10倍以上时，应配电抗器。
四、变频器的抗干扰1、外界对变频器的干扰主要来源于电源进线。
当电源系统投入其它设备（如电容器）或由于其它设备的运行（如晶闸管等换相设备）时，容易造成电源的畸变，而损坏变频器的开关管。
在变频器的输入电路中串入交流电抗器可有效抑制来源于进线的干扰。
2、变频器对外界的干扰（1）干扰信号的传播方式空中辐射方式以电磁波的方式对外辐射电磁感应方式通过线间电感而感应静电感应方式通讯线间电容而感应线路传播方式通过线源网络而传播（2）抗干扰措施A 变频器侧感应方式传播的干扰信号，通过正确的布线和采用屏蔽线来消弱线路传播的干扰信号，可以在线路中串入小电感来消弱辐射传播的干扰信号，通过吸收方法来消弱（无线电抗干扰滤波器）在变频器输出侧和电机间串入滤波电抗器，可以不仅起到抗干扰作用，还可以消弱由于高次谐波引起的附加转矩，改善电动机的运行特性。
在变频器的输出侧，绝对不允许用电容器来吸收谐波电流。
B 仪器侧电源隔离法仪器电源侧接入隔离变压器信号隔离法信号侧用光电耦合器隔离五、变频器的防雷防雷在变频器中，一般都设有雷电吸收网络，主要防止瞬间的雷电侵入，使变频器损坏。
但在实际工作中，特别是电源线架空引入的情况下，单靠变频器的吸收网络是不能满足要求的。
在雷电活跃地区，这一问题尤为重要，如果电源是架空进线，在进线处装设变频专用避雷器(选件)，或有按规范要求在离变频器20m的远处预埋钢管做专用接地保护。
如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。
实践表明，这一方法基本上能够有效解决雷击问题。
六、变频器的制动部件选用。
1制动单元(选配部件)当变频器所驱动的控制设备需要快速制动时，需选用制动单元释放电机制动时回馈至直流母线上的能量。
2制动电阻(选配部件)3制动部件的连接（举例）SD-5L 变频器制动电阻SD-5L 变频器PB(+)制动单元制动电阻（-）（-）PB(+)(+)(+)制动电阻的安装[7.5kW 以下] 制动控制单元的安装[11kW 以上]（二）变频器的调试、注意事项变频器在调试时，应采取的基本步骤有带电源空载测试、带电机空载运行、带负载试运行、与上位机联机统调等；完成这些步骤应注意的问题：1、在将变频器接通电源前需要检查它的输入、输出端是否符合说明书要求；2、特别要看是否有新的内容增加，认真阅读注意事项；3、检查接线是否正确和紧固。
一般的变频器均有运行（RUN ）、停止（STOP ）、编程（PROG ）、数据/确认（DATA /ENTER ）、增加（UP 、▲）、减少（DOWN 、▼）、等6个键，不同变频器操作键的定义基本相同。
此外有的变频器还有监视（MONTTOR/DISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。
一、变频器接通电源试运行（不接电机）接上电源后，按运行（RUN）键运行变频器到50HZ，用万用表测量变频器的输出（U V W）相电压应平衡（370V-400V）。
按停止键后，再接上电机线。
二、变频器带电机空载运行1.设置电机的功率、极数，要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
3.将变频器设置为自带的键盘操作模式，按寸动键、运行键、停止键，观察电机是否反转，是否能正常地启动、停止。
4.熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。
三、带载试运行1.手动操作变频器面板的运行停止键，观察电机运行停止过程及变频器的显示窗，看是否有异常现象。
如果有现象，相应的改变预定参数后再运行。
2.如果启动.停止电机过程中变频器出现过流保护动作，应重新设定加速、减速时间。
电机在加、减速时的加速度取决于加速转矩，而变频器在启、制动过程中的频率变化率是用户设定的。
若电机转动惯量或电机负载变化，按预先设定的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即电机转速与变频器输出频率不协调，从而造成过电流或过电压。
因此，需要根据电机转动惯量和负载合理设定加、减速时间，使变频器的频率变化率能与电机转速变化率相协调。
检查此项设定是否合理的方法是先按经验选定加、减速时间进行设定，若在启动过程中出现过流，则可适当延长加速时间；若在制动过程中出现过流，则适当延长减速时间。
另一方面，加、减速时间不宜设定太长，时间太长将影响生产效率，特别是频繁启、制动时。
3.如果变频器在限定的时间内仍然保护，应改变启动/停止的运行曲线，从直线改为S 形、U形线或反S形、反U形线。
电机负载惯性较大时，应该采用更长的启动停止时间，并且根据其负载特性设置运行曲线类型。
4.如果变频器仍然存在运行故障，应尝试增加最大电流的保护值，但是不能取消保护，应留有至少10%-20%的保护余量。
5.如果变频器运行故障还是发生，应更换更大一级功率的变频器。
6.如果变频器带动电机在启动过程中达不到预设速度，可能有两种情况：（1）系统发生机电共振，可以从电机运转的声音进行判断。
采用设置频率跳跃值的方法，可以避开共振点。
一般变频器能设定三级跳跃点。
V/f控制的变频器驱动异步电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护使得电机不能正常启动，在电机轻载或转动惯量较小时更为严重。
普通变频器均备有频率跨跳功能，用户可以根据系统出现振荡的频率点，在V/f曲线上设置跨跳点及跨跳宽度。
当电机加速时可以自动跳过这些频率段，保证系统能够正常运行。
（2）电机的转矩输出能力不够，不同品牌的变频器出厂参数设置不同，在相同的条件下，带载能力不同，也可能因变频器控制方法不同，造成电机的带载能力不同；或因系统的输出效率不同，造成带载能力会有所差异。
对于这种情况，可以增加转矩提升量的值。
如果达不到，可用手动转矩提升功能，不要设定过大，电机这时的温升会增加。
如果仍然不行，应改用新的控制方法，比如日立变频器采用V/f比值恒定的方法，启动达不到要求时，改用无速度传感器空间矢量控制方法，它具有更大的转矩输出能力。
对于风机和泵类负载，应减少降转矩的曲线值。
四、变频器与上位机相连进行系统调试在手动的基本设定完成后，如果系统中有上位机，将变频器的控制线直接与上位机控制线相连，要考虑并将变频器的操作模式改为端子控制。
根据上位机系统的需要，调定变频器接收频率信号端子的量程0-5V或0-10V，以及变频器对模拟频率信号采样的响应速度。
如果需要另外的监视表头，应选择模拟输出的监视量，并调整变频器输出监视量端子的量程。
在调试时可能会遇到这种情况，如上位机给出信号后，变频器不执行。
因为有的上位机只接受交流信号，不接受直流信号，而变频器的控制信号大多是直流信号，这时可以考虑外加继电器。
（三）保养和维护由于变频器使用环境的变化，如温度、湿度、烟雾等的影响，以及变频器内部元器件的老化等因素，可能会导致变频器发生各种故障。
因此，在存贮、使用过程中必须对变频器进行日常检查，并进行定期保养维护。
一、日常维护在变频器正常开启时，请确认如下事项：1、电机是否有异常声音及振动。
2、变频器及电机是否发热异常，环境温度是否过高。
3、负载电流表是否与往常值一样。
4、变频器的冷却风扇是否正常运转。
二、定期维护变频器定期保养检查时，一定要切断电源，待监视器无显示及主电路电源指示灯熄灭后，四、故障检测OH：机器过热过热是平时会碰到的一个故障。
当遇到这种情况时，首先会想到散热风扇是否运转，风扇是否堵转，周围环境温度是否过高，变频器通风不良，温度检测电路故障。
POFF：欠电压输入电源是否缺相，输入电源接线端子松动，输入电源电压波动大。
检查整流是否有问题，直流电压是否低于380VOU、：过压我们首先要排除由于参数问题而导致的故障。
例如减速时间过短，由于再生负载而导致的过压（加制动单元），然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。
