地下综合管廊通风设计特点研究
工程建设中的地下综合管廊技术解析
工程建设中的地下综合管廊技术解析地下综合管廊是指用于集中埋设各类公共管线（如水泥排水管、供水管、供气管、供热管、电缆管、通讯管等）的空间，一般位于地下道之下，以解决城市地下管线交错互搏、维修困难、消防安全隐患等问题。
地下综合管廊的建设对于城市基础设施建设和管理具有重要意义。
本文将对地下综合管廊的技术解析进行详细阐述。
一、地下综合管廊的基本概念和设计原则地下综合管廊的基本概念是在城市地下埋设各类公共管线，并设立相关设施，以便进行维护和管理。
其设计原则主要包括以下几点：1. 综合性：地下综合管廊应能够同时容纳多种类型的管线，并且提供完备的配套设施，包括通风、排水、维修孔等。
这样可以减少城市道路的地下交叉管线，提高地下空间的利用率。
2. 规划性：地下综合管廊的建设应进行合理的规划设计，充分考虑未来城市发展的需求，预留足够的空间，避免频繁的修建和扩建。
3. 安全性：地下综合管廊应具备高强度、防火、防爆等安全特性，以确保城市基础设施的安全运行。
同时，应设置严格的安全监控系统，定期检查维护管廊设施，确保其正常运行。
二、地下综合管廊的建设技术地下综合管廊的建设需要使用一系列的先进技术和设备。
以下是几种常用的建设技术：1. 盾构技术：盾构技术是地下综合管廊建设的主要技术之一。
通过使用盾构机械，可以在不破坏地表和地下设施的情况下，将管廊面向地下顺利铺设。
盾构技术的优点是施工速度快、环境影响小，适用于长距离、复杂地质条件下的建设。
2. 顶管法：顶管法是一种在地下推进管道的方法。
通过推进推头，将管道一段段地推进到预定位置，然后与下一段管道连接，最终形成完整的管廊系统。
顶管法适用于非常规地质条件下的施工，如软土、水下等。
3. 开挖法：开挖法是一种较为传统的地下综合管廊建设方法。
通过开挖地面并逐步向下开挖，将管道埋设在开挖的土体中。
这种方法适用于地质条件较好、交通条件较为复杂的情况下。
4. 预制技术：预制技术是地下综合管廊建设中的重要工艺。

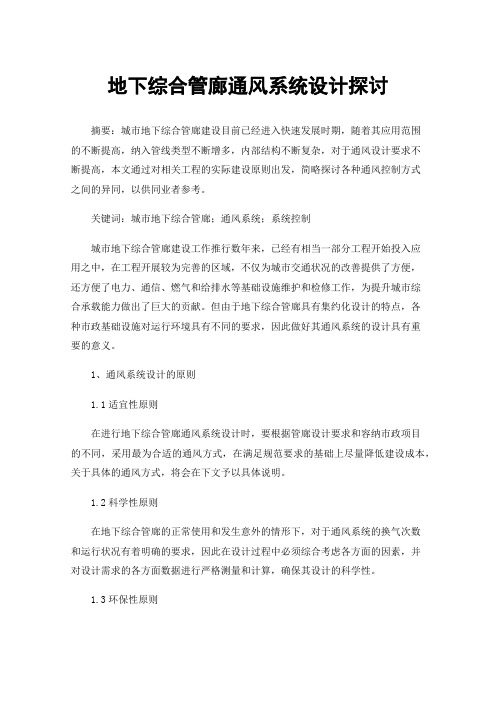

地下综合管廊通风系统设计探讨
地下综合管廊通风系统设计探讨摘要：城市地下综合管廊建设目前已经进入快速发展时期，随着其应用范围的不断提高，纳入管线类型不断增多，内部结构不断复杂，对于通风设计要求不断提高，本文通过对相关工程的实际建设原则出发，简略探讨各种通风控制方式之间的异同，以供同业者参考。
关键词：城市地下综合管廊；通风系统；系统控制城市地下综合管廊建设工作推行数年来，已经有相当一部分工程开始投入应用之中，在工程开展较为完善的区域，不仅为城市交通状况的改善提供了方便，还方便了电力、通信、燃气和给排水等基础设施维护和检修工作，为提升城市综合承载能力做出了巨大的贡献。
但由于地下综合管廊具有集约化设计的特点，各种市政基础设施对运行环境具有不同的要求，因此做好其通风系统的设计具有重要的意义。
1、通风系统设计的原则1.1适宜性原则在进行地下综合管廊通风系统设计时，要根据管廊设计要求和容纳市政项目的不同，采用最为合适的通风方式，在满足规范要求的基础上尽量降低建设成本，关于具体的通风方式，将会在下文予以具体说明。
1.2科学性原则在地下综合管廊的正常使用和发生意外的情形下，对于通风系统的换气次数和运行状况有着明确的要求，因此在设计过程中必须综合考虑各方面的因素，并对设计需求的各方面数据进行严格测量和计算，确保其设计的科学性。
1.3环保性原则在设计地下综合管廊通风系统时，必须确保相应的设计和材料设备达到环保要求。
首先在设计上要能确保方案达到国家的相关标准和规范要求，其次要确保使用的材料能够适应周边环境运行的需要，尤其是在混凝土和砌体材料的选择，要能够符合规范的具体要求。
2综合管廊的通风形式综合管廊的通风形式按照其特点及适用范围分为三种方式：自然通风、自然通风辅以无风管的诱导式通风、机械通风。
综合管廊内电力电缆的敷设量很大，由此在投入使用阶段将会伴随大量热量的产生，同时温度的高低就影响着舱内空气的密度，从而形成了压差，可根据热压作用原理推算出管廊内外的压差。
综合管廊燃气舱通风设计与探讨
综合管廊燃气舱通风设计与探讨摘要：随着社会经济快速发展，城市地下综合管廊由于能够容纳各类市政管线，有效解决“拉链马路”、“空中蜘蛛网”、管线事故等问题，近年来得到了较快的发展。
综合管廊是地下空间相对密闭的构筑物，容纳的各类市政管线在自然状态下随着时间的推移会产生大量的余热，余湿及有害气体，对综合管廊的安全运维存在较大的危害，为保证综合管廊的运维环境，应保障其通风系统安全有效。
其中，燃气舱存在可燃气体泄露的风险，风险等级较高，其通风、安全问题受到了建设、设计、管理等相关单位的高度重视。
关键词：综合管廊；燃气舱；通风设计；探讨引言综合管廊是建造于城市地下，用于敷设给水、再生水、雨水、污水、天然气、电力、热力、通信等工程管线的市政公用设施。
综合管廊可以避免管线敷设和维修时对道路的频繁开挖，降低管线维修对路面多次开挖而产生的维修费用。
综合管廊实行统筹规划，集中管理，具有综合性、可靠性、长久性、智慧性等特点。
由于燃气易燃易爆炸的特性，综合管廊内的燃气管道应单独成舱布置并辅助以独立的通风系统。
燃气舱的通风系统分正常通风和事故通风两种状态，当发生燃气泄漏事故的情况下，应立刻开启事故通风状态。
1做好燃气舱本质安全防护1.1利用管道内部作业机器人检测管道注重燃气管道的本质安全，加强入廊燃气管道质量把控，对入廊燃气管道管材及配件质量、施工工艺、验收结果进行把控，运行中及早发现管道内部的腐蚀、裂纹等现象。
靠人员或者机器人携带检测设备从外部进行检测探伤，因为舱室可作业空间小，管道支架或支墩多，以及设备大小、重量等原因限制，检查的效率较低，如果采用直接从内部检测可以提高效率。
1.2采用激光可燃气体探测器目前，管廊内使用的可燃气体探测器为点式分布，探测器常选用固定的点式催化燃烧型探测器和红外光型探测器。
点式探测器虽然具有技术成熟、价格低、响应速度快的优点，但也存在使用寿命短、校准频繁、易受红外谱线干扰、探测面积小的缺点，影响探测的效果。
城市综合管廊规划与设计方案研究
城市综合管廊规划与设计方案研究一、引言随着城市化进程的加速，城市基础设施建设面临着越来越大的挑战。
城市综合管廊作为一种集中管理和综合利用地下空间的方式，被广泛应用于城市规划和设计中。
本文将探讨城市综合管廊规划与设计方案的研究，以期为城市基础设施建设提供有益的参考。
二、城市综合管廊的概念与特点城市综合管廊是指将城市各类地下管线（如电力、通信、供水、排水等）集中布置在一个管廊系统中，通过统一的管理和维护，提高管线的安全性和可靠性。
城市综合管廊的特点主要包括以下几个方面：1. 综合性：城市综合管廊不仅仅是一个传统的管线通道，还可以容纳其他设施和功能，如地下车库、地下商业空间等。
2. 高效性：通过将各类管线集中管理，可以减少重复建设和维护，提高资源利用效率。
3. 环保性：城市综合管廊可以减少地表施工，减少对环境的破坏，同时也能提高城市空间的利用率。
三、城市综合管廊规划与设计的重要性城市综合管廊规划与设计是城市基础设施建设的重要环节。
它不仅关系到城市的可持续发展，还能够提高城市的整体管理水平和服务质量。
以下是城市综合管廊规划与设计的几个重要方面：1. 空间规划：城市综合管廊的规划应考虑到城市的整体空间布局，合理安排管廊的位置和走向，避免对城市其他设施和功能的影响。
计通道的宽度、高度和承载能力，确保管线的正常运行和维护。
3. 安全管理：城市综合管廊的规划与设计应注重安全管理，包括火灾防控、通风排烟、应急疏散等方面的考虑，确保人员和设施的安全。
四、城市综合管廊规划与设计方案的研究方法城市综合管廊规划与设计方案的研究需要综合运用多种方法和工具。
以下是几种常用的研究方法：1. 调研分析：通过对城市综合管廊的现状和需求进行调研和分析，了解其存在的问题和挑战，为规划与设计提供依据。
2. 模拟仿真：利用计算机仿真技术，对城市综合管廊的布局和运行进行模拟和优化，评估不同方案的效果和可行性。
3. 经济评估：通过对城市综合管廊建设和运营成本的评估，分析不同方案的经济效益和可行性。
综合管廊中的照明与通风系统设计
综合管廊中的照明与通风系统设计综合管廊是现代城市建设中的重要设施，它作为一种综合性的交通、水利、能源等基础设施，广泛应用于城市地下空间的规划与建设中。
在综合管廊的设计中，照明与通风系统是不可或缺的部分，它们对维护管廊内环境的舒适度与安全性起着重要作用。
本文将从工程专家的角度，就综合管廊中的照明与通风系统设计进行详细的论述与分析。
首先，综合管廊的照明系统设计应该注重两个方面：安全性和功能性。
在管廊内，由于其深处地下，没有自然光源，照明系统的设计必须充分考虑到安全性问题。
因此，选择合适的照明设备，并进行合理布局至关重要。
常见的照明设备包括荧光灯、LED灯、投光灯等。
这些设备在选择时，应该考虑到其能源消耗、亮度、寿命等因素，以达到节能、安全、高效的目标。
同时，在布局上，应该考虑到管廊不同部位的照明需求，如路面照明、紧急照明等，以满足不同情况下的照明需求。
其次，综合管廊的通风系统设计也是至关重要的。
管廊内通常会累积大量的废气、污染物等有害物质，因此，通风系统的设计应该起到清除室内污染物的作用。
通风系统的设计中，应该考虑到管廊内部的空气流通情况，并根据实际需要进行合理的布局与设计。
通风系统的设计可以采用自然通风或者机械通风的方式。
在自然通风中，可以通过设置输入口和输出口，形成空气流通的路径，以实现排污和换气的目的。
而机械通风则是通过风机等设备的帮助，使管廊内空气流通更加快速与有效。
综合管廊通风系统的设计应该综合考虑管廊长度、断面大小、内部结构等因素，以达到室内空气净化、舒适度的要求。
总之，综合管廊中的照明与通风系统设计是一项复杂而又重要的工作。
在设计过程中，工程专家应该根据自身的经验和专业性，充分考虑到安全性、功能性、节能性等因素，以保障综合管廊的正常运行与使用。
只有通过合理的照明与通风系统设计，才能在综合管廊中营造出一个舒适、安全、高效的工作环境。
城市地下综合管廊的设计与施工技术研究
城市地下综合管廊的设计与施工技术研究城市地下综合管廊作为城市基础设施建设的重要组成部分，对城市的发展与生活起到至关重要的作用。
它借助地下空间，将城市中的各种服务管线集中而统一布置，不仅可以节省土地资源，还可以有效避免各种管线相互干扰造成的问题，并保障城市基本设施的正常运行。
但是，城市地下综合管廊的设计与施工技术并非易如反掌，本文将从几个方面进行介绍。
一、地下综合管廊的概念和分类地下综合管廊是指将城市中的各种服务管线，如电力、通讯、自来水、燃气等集中布置于地下空间内的一种基础设施。
根据建设目的和管线类型的不同，地下综合管廊一般可分为生活管廊、交通管廊和工业管廊等。
其中，生活管廊主要用于城市居民生活，集中布置自来水、燃气、电力、通讯、垃圾处理等各种管道，并具有可靠性、安全性和经济性等特点。
交通管廊主要用于城市交通，包含道路隧道、地铁、轻轨、隧道桥等各种交通系统，主要保证交通效率和道路安全。
工业管廊主要用于城市工业区，集中布置各种工业管线，包括高压蒸汽、化工原料、废水排放等。
由于地下综合管廊的设计与施工存在一定难度，要根据地形、地质、环保等要素进行综合考虑，才能使其达到较好的效果。
二、地下综合管廊的设计与施工技术地下综合管廊的设计与施工技术是保证其效果的重要因素，以下是一些基本的设计与施工技术。
1. 综合考虑地形、地质等要素：由于地下综合管廊建设工程必须依托城市地下，而城市地下地质状况和地形特点千差万别，因此，建设工程必须根据具体情况进行综合考虑，灵活调整设计方案，才能取得良好效果。
2. 采用现代化工程施工技术：现代化工程施工技术是建设地下综合管廊工程的必要条件。
如使用先进的TBM隧道掘进机等工程机械设备，配合高压水射流支撑系统、钻手等施工技术，可有效保障工程施工的质量和进度，同时避免施工中出现可避免的问题造成浪费。
3. 对抗外部环境干扰：由于地下综合管廊建设工程的特殊性质，施工过程中必须对外部环境（如建筑物、市政道路等）的干扰进行防范和对策，避免出现意外事故和损失，这方面涉及到地下综合管廊工程调查和监管等多方面的工作，如地质勘测、环境影响评估、公众参与等等。
综合管廊电力舱和热力舱通风设计方法及建议探讨
综合管廊电力舱和热力舱通风设计方法及建议探讨综合管廊是一种可以容纳多个地下管线的隧道结构，使得夹在其中的管线可以很好地保护，同时方便日后管线维修、更换等工作。
电力舱和热力舱则是综合管廊中的两类重要设施，其中电力舱负责容纳各种电缆、变压器等电力设备，热力舱则是指管道热力设备的集中区域。
两类设施的顺利运行需要通风设计的充分考虑，本文将对综合管廊电力舱和热力舱的通风设计方法及建议进行探讨。
综合管廊电力舱中安装有大量的电力设备，这些设备在运行时产生的热量不容小觑。
因此，为了保障电力设备的正常运转和工作环境的安全、舒适，必须进行通风设计。
具体处理方法如下：1. 技术手段电力舱中的电缆、开关等设备，自带散热系统。
然而，在某些极端情况下，这些设备的散热会受到干扰，无法正常散热，导致热量积聚。
当温度升高到一定程度时，设备的使用寿命也会大大降低。
此时，需要采取其他技术手段：（1）给电缆和设备本身加装散热器，提高热量的散发效率。
（2）根据电力设备的功率大小和沉降高度，选择合适的散热器材料和功率。
（3）利用自然通风的原理，设置通风设备，将流入的空气与热气流分散（4）调节通风设备的风速，使得电力舱内空气的循环与流动趋于均衡。
2. 微环境效应电力舱内的设备数量庞大，场所封闭，空气湿度和温度的变化也极为明显。
由于电力舱与其他管廊隧道的联通，而联通的可能有污水道以及工业废气，若不加以处理，容易对设备和操作人员造成不良影响。
此时，需要根据电力设备的等级和操作情况，设置相应的微环境控制设施。
（1）设置出入口门禁，拦截非工作人员的随意进入。
限制人员出入，既可以减少操作过程中的干扰，还能防范接触非设备的人员受到危害。
（2）设置恰当的消毒设施，保证电力设备表面水平面严格。
（3）定时检测电力设备的水平面，及时发现水平面过低，影响散热器散热，增加电器部件故障的风险。
3. 保护性设施考虑到电力舱的建设工期长，内部设备复杂，通风设施难以保证到位，随时有爆炸和其他重大事故的隐患，需要对电力舱进行必要的保护措施。
城市地下综合管廊系统的研究与设计
城市地下综合管廊系统的研究与设计近年来，城市化进程越来越快，城市人口不断增加，城市所需水、电、气、通信等基础设施也越来越多，为此，城市地下综合管廊系统的研究和设计变得越来越重要。
城市地下综合管廊系统指的是将各种管线集中在地下的大型基础设施设施，是城市运行的重要组成部分之一。
下面将从它的优势、构成、设计以及市场前景这四个方面进行详细阐述。
一、城市地下综合管廊系统的优势城市地下综合管廊系统作为一种新型基础设施，其优势十分明显：1. 空间利用率高。
由于管线都布设在地下，不仅节省了土地资源，而且不会影响城市的整体美观。
2. 管线减少损坏。
地下综合管廊系统的管道较之地面管道受到的天气、车辆、行人等因素影响较小，减少管道损坏，从而提高了基础设施系统的可靠性。
3. 维护更方便。
由于城市地下综合管廊系统的管道等设施集中在地下，维护人员可以通过地下隧道进行维护，从而提高了维护质量。
4. 安全及环保。
地下综合管廊系统在运行过程中减少了管道泄漏事件的发生，从而减少了对环境的影响，提高了城市的安全性。
二、城市地下综合管廊系统的构成城市地下综合管廊系统由地下隧道、管廊、通风系统、照明系统等多个组成部分所组成。
1. 地下隧道。
由于地下管道走向固定，并且其维护难度较大，因此建设地下通道成为了必要的选择。
地下通道可以便于维护、增加空间利用率等优势。
2. 管廊。
城市地下综合管廊系统中最核心的设施之一便是管廊，主要用于将各种管线组合在一起。
管廊除了要满足管道布设意外，也要保证刚度、承重性强。
3. 制冷设备。
制冷设备是城市地下综合管廊系统的必备组成部分。
城市地下综合管廊系统需要将温度能够控制在一定的范围之内，这样才可以保证管道等设施的顺利运转。
4. 通风及照明系统。
为了让地下综合管廊系统更加安全，建议在其内部装备通风及照明系统，保证人员的工作环境和安全。
三、城市地下综合管廊系统的设计城市地下综合管廊系统的设计不仅需要考虑到各种管线的布设，还需要考虑到地下环境的复杂性和运行成本等因素。
现代城市地下综合管廊工程设计与施工技术研究
现代城市地下综合管廊工程设计与施工技术研究摘要：本文主要探讨现代城市地下综合管廊工程设计与施工技术的发展和研究，以期提供一个全面的研究框架。
论文首先介绍了地下综合管廊的概念，其设计和施工过程的重要性，以及其在城市发展中的作用。
接着，论文详细分析了当前城市地下管廊设计和施工技术的主要趋势和挑战。
最后，文章对未来地下管廊工程技术的发展方向提出了预测和建议。
关键词：现代城市；地下；管廊；施工；一、引言地下综合管廊是一种集合了多种城市公用设施的地下通道，如电力、通信、供水、燃气、热力等。
随着城市化进程的加速，地下综合管廊工程的设计和施工技术越来越重要。
二、现代城市地下综合管廊工程设计技术研究1. 管廊布局设计：应尽可能避免地下水、地质缺陷等影响，并考虑到各种管线的维护需求，以及环境保护和城市规划的需要。
2. 管廊结构设计：需考虑地下管廊的抗震性能，防火、防水、防腐等技术要求，以及设备安装和维护的便利性。
3. 管廊系统设计：包括通风、排水、照明、控制等系统的设计，要考虑系统的可靠性、安全性和经济性。
三、现代城市地下综合管廊工程施工技术研究现代城市地下综合管廊工程的施工技术研究涉及多个方面，其中包括施工方案选择和施工过程管理。
1. 施工方案的选择施工方案选择是地下综合管廊工程的关键决策之一，需要综合考虑多个因素，包括地质条件、工期、成本和环境影响等。
具体包括以下几个方面：地质条件：根据地下管廊所处的地质环境，选择合适的施工方法和技术。
例如，对于软弱地层，可能需要采用加固和加固地基处理技术；对于复杂地质条件，可能需要采用隧道工程或盾构技术。
工期要求：根据项目的工期要求，选择能够保证施工进度的合理施工方案。
例如，采用模块化建造技术可以缩短施工周期，提高工程效率。
成本控制：在选择施工方案时，需要综合考虑施工成本，并选择具有经济效益的方案。
例如，采用预制构件和模块化建造技术可以降低施工成本。
环境影响：考虑施工对周围环境的影响，选择能够最小化环境影响的施工方案。
城市地下综合管廊通风设计探讨
【规划设计】住宅与房地产2019年8月城市地下综合管廊通风设计探讨宋郑忠，刘万峰（中国市政工程华北设计研究总院有限公司吉林分公司，吉林 长春 130012）摘要：文章介绍了综合管廊的基本设计原则和通风量的计算，结合某地区综合管廊的设计，提供通风量的计算算例，以期为类似综合管廊通风系统的设计提供参考。
关键词：综合管廊；地下结构；通风设计中图分类号：TU990.3 文献标志码：A 文章编号：1006-6012（2019）08-098-01综合管廊也称为共同沟、共管沟，是敷设与地下的一种封闭结构，可容纳电力、污水、雨水、通信、燃气等各种管道。
随着海绵城市概念的提出，同时利用地下空间、绿色可持续发展等的优点，中国在综合管廊建设方面取得了长足的发展。
由于综合管廊作为一种线性工程，敷设于地下时，需要满足管道敷设和检修要求，因此需对管廊内进行配套合理的通风系统。
文章通过结合某地区综合管廊的设计，提供通风量的计算算例，以期为类似综合管廊通风系统的设计提供参考。
1 通风系统设计原则与一般的地下建（构）筑物不同，综合管廊是由一系列舱室组成的密闭空间，综合管廊的通风系统设计在满足功能的基础上应符合以下基本原则：（1）在正常使用状态下，综合管廊的正常运行应能够满足管廊内温度的适宜，以免过热的温度影响管道的正常使用和检修人员正常工作。
（2）在发生事故工况时，如管廊内燃气爆炸、泄露等，通风系统应能检测到事故发生并开启系统，将有害气体排出管廊，以便维修和救灾人员进入，保证管廊事故处理过程中，人员和设备的安全与稳定，事故处理完成后，对通风系统的维修也应达到最低水平。
2 通风系统设计计算根据现行综合管廊设计规范有关综合管廊风机排风量计算的相关条款规定，综合管廊通风量设计风量应按规范提供计算公式和排除管廊内各种管线散发余热的排风量，两者中的较大值确定。
排出综合管廊内各种管线的余热主要包括电力电缆、热水管道的散热量。
3 计算实例3.1 工程概况该段综合管廊内架设电力高压10kV 电路（10回）、220V电力（10回），电信线路（20孔）、供热管线（2根，直径700mm），污水管（直径1200mm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当仅在通风口设置风机无法解决整个综合管廊通 风，或者通风口无法设置在相应的通风单元时，则需要 设置风管辅助通风。如图 2 所示，两条道路的综合管廊 在十字路口垂直交叉，其中一条为终端，位于下层。此 时因为需要避开上层管廊和十字交叉路口，下层综合管 廊终端位置无法设置排风口。排风口避开十字路口后设 置于中央绿化带下，距离管廊终端约 60m。若只在机械 排风口设置排风机，则自然进风口至机械排风口之间的 管廊通风流畅，而机械排风口至终端之间的管廊几乎没 有通风效果。因而需要在机械排风口至终端之间的管廊 内设置风管，对该段进行排风。
1 综合管廊防排烟要求 《城市综合管廊工程技术规范》（GB 50838-2015）
规定，综合管廊为密闭的地下构筑物，不同于一般民用 建筑，综合管廊内一旦发生火灾，应及时可靠地关闭通 风设施。
一般民用建筑发生火灾时，要求及时排出火灾产生 的烟气，保障室内人员的安全疏散和消防救援的展开 [1]。 因此建筑防排烟设计主要是为室内人员疏散提供帮助， 例如排出疏散走道的烟气，防止烟气渗入防烟楼梯间。 当火灾发生或者火灾已经无法控制时，关闭通风系统或 者防排烟系统，避免火灾蔓延。
此外，当综合管廊下穿河道，可能出现河道较宽导 致天然气舱或电力舱在最大防火分区长度范围内，没有
2019 年第 8 期
· · Engineering Design | 工程设计 | 193
图 1 综合管廊风管设置对比图
图 2 两条综合管廊交叉设置示意图
位置设置进、排风口的情况，此时则需要在河岸合适位 置设置进、排风口，再通过风管与综合管廊对接，对综 合管廊通风换气。
综合管廊设置防火阀是为了在管廊内发生火灾时能 及时封闭综合管廊，窒息灭火。当火灾熄灭、管廊内温 度降低后再开启防火阀、排风机等设备，排除管廊内烟气。 综合管廊的防火阀，在发生火灾时关闭，火灾后能远程 开启。此时，若采用建筑防排烟系统中的 70℃防火阀， 综合管廊窒息灭火期间，烟气温度超过 70℃，防火阀熔 断，火灾后无法实现远程开启，影响排除管廊内有毒烟气。
4 综合管廊火灾时通风设施自控特点 一般民用建筑防排烟系统主要目的在于保障室内人
员的安全疏散。火灾报警后，自动联锁开启防排烟系统， 为室内人员创造疏散环境。当火灾发展到一定程度，烟 气温度过高导致防火阀熔断，此时疏散最佳时间已过， 且室内环境已没有疏散条件，则关闭防排烟系统以避免 火势通过防排烟系统蔓延。
作者简介：张智斌 (1986—)，男，工程师，研究方向：供暖， 通风，空调，市政供热；杨洁 (1986—），女，工程师，研 究方向：供暖，通风，空调，市政供热。
2 综合管廊通风防排烟系统防火阀 建 筑 通 风 防 排 烟 常 用 的 防 火 阀 有 70 ℃ 防 火 阀 和
280℃防火阀 [3]。70℃防火阀一般用于通风空调系统中， 当火灾烟气温度达到 70℃时，防火阀自动熔断关闭，防 止烟气蔓延。280℃防火阀应用于机械防排烟系统中， 平时呈开启状态，当烟气温度达到 280℃时，防火阀自 动熔断关闭，在一定的时间内能满足漏烟量和耐火完整 性的要求，起隔烟阻火的作用。
在综合管廊的进、排风口，建议设置 280℃电动防 火阀，便于控制中心远程电动控制防火阀的开启和关闭。
3 综合管廊通风系统特点 综合管廊通风系统通常划分为若干个通风单元，每
个通风单元均设有进、排风口。排风口采用机械排风， 进风口根据要求可采用机械送风或者自然进风。由于综 合管廊空间较为紧张，风管设置会占用一定的断面空间， 一般需要扩大管廊截面尺寸，否则会影响其他设施的布 置。以某工程为例，电力舱设置风管时舱室宽度需要增 加 0.7m，如图 1 所示。
综合管廊为地下密闭构筑物，地下空间较小，各舱 室均独立分隔，每个舱室均主要为一贯通长廊。由于综 合管廊空间条件限制，综合管廊防排烟系统很难按民用 建筑防排烟要求进行设置。同时，由于综合管廊的地下 构筑物特性，管廊内灭火救援困难，危险系数大。综合 管廊的施工、巡检人员等相关专业人员，入廊前应进行 专业培训，熟悉管廊防排烟系统工作原理以及管廊结构 和逃生出口位置，以便在综合管廊发生火灾时及时逃出。 管廊内发生火灾时，及时可靠地关闭通风设施，对综合 管廊进行窒息性灭火，可有效处理火灾，降低管廊救灾 风险。火灾灭后，残余的毒烟气在管廊内部，对人员灾 后清理十分不利，应设置事故后机械防排烟设施 [2]。一 般防排烟设施与管廊平常通风系统合用。
中图分类号：TU834
文献标志码：A
文章编号：2096-2789（2019）08-0192-02
随着 2015 年《国务院办公厅关于推进城市地下综 合管廊建设的指导意见》的发布，国内开始大力推广地 下综合管廊建设。综合管廊建设能有效减少道路反复开 挖，避免施工交通拥堵；消除架空电线电缆，提高城市 美观；减少高压架空电缆征用的大面积保护带，节约城 市用地。因此，许多城市纷纷开展综合管廊的规划、建设。
地下综合管廊作为封闭空间，内部通风环境较差。 因此，在综合管廊实施过程中，须对综合管廊进行合理 的通风设计，保证管廊内部各类市政管线的正常工作环 境，保障施工维护人员工作环境卫生安全。地下综合管 廊投资较高，为降低工程费用，要求各舱室内部结构紧 凑，在有限的舱室空间，要求能够同时满足管廊内各类 市政管道敷设、维护以及管廊自身运行的需要。鉴于综 合管廊的功能、结构与一般民用建筑不同，管廊通风防 排烟与一般民用建筑通风防排烟设计有一定的区别。
· · 192 | 工程设计 | Engineering Design
2019 年第 8 期
地下综合管廊通风设计特点研究
张智斌，杨 洁
（中国市政工程中南设计研究总院有限公司，湖北 武汉 430015）
Байду номын сангаас
摘 要：文章简要分析地下综合管廊特性，对比地下综合管廊与一般民用建筑通风防排烟特点，从排烟要求、通风系统设置、 自控系统要求等方面阐述综合管廊通风要求。 关键词：地下综合管廊；通风设计；窒息灭火
