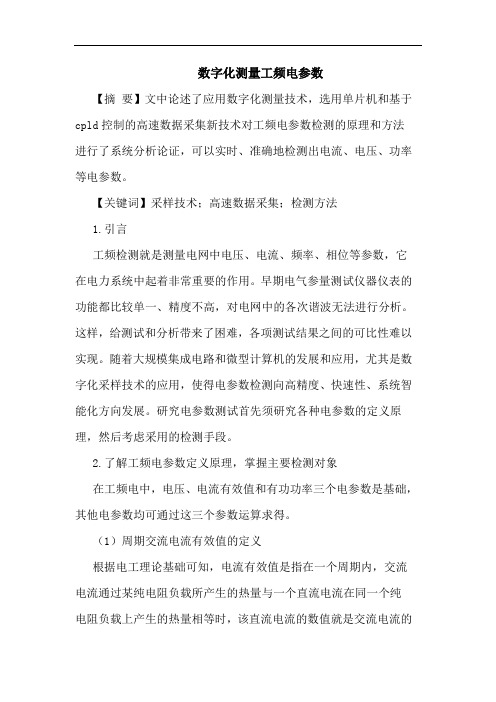

数字化测量工频电参数【摘要】文中论述了应用数字化测量技术，选用单片机和基于cpld控制的高速数据采集新技术对工频电参数检测的原理和方法进行了系统分析论证，可以实时、准确地检测出电流、电压、功率等电参数。
【关键词】采样技术；高速数据采集；检测方法1.引言工频检测就是测量电网中电压、电流、频率、相位等参数，它在电力系统中起着非常重要的作用。
早期电气参量测试仪器仪表的功能都比较单一、精度不高，对电网中的各次谐波无法进行分析。
这样，给测试和分析带来了困难，各项测试结果之间的可比性难以实现。
随着大规模集成电路和微型计算机的发展和应用，尤其是数字化采样技术的应用，使得电参数检测向高精度、快速性、系统智能化方向发展。
研究电参数测试首先须研究各种电参数的定义原理，然后考虑采用的检测手段。
2.了解工频电参数定义原理，掌握主要检测对象在工频电中，电压、电流有效值和有功功率三个电参数是基础，其他电参数均可通过这三个参数运算求得。
（1）周期交流电流有效值的定义根据电工理论基础可知，电流有效值是指在一个周期内，交流电流通过某纯电阻负载所产生的热量与一个直流电流在同一个纯电阻负载上产生的热量相等时，该直流电流的数值就是交流电流的有效值。
根据焦尔一楞次定律，对于交流电，如果通过电阻r的电流是i（t），则它可在一个周期的时间t内的发热量为：对于直流电，在同一周期内，如果通过电阻r的电流是i，则它在一个周期时间t内的发热量为：如果交流电流与直流电流的发热量相等，即q’= q就可得到交流电电流有效值表达式为：（3）平均功率（有功功率）的定义。
平均功率通常指交流电路的瞬时功率在一个周期内的平均值，即交流电压u（t）和交流电流i（t）瞬时值之积在一个周期内的平均值，据此计算则单相有功功率为：设则可得：式中为电压和电流的相位差。
3.研究采样法，制定基于cpld控制的高速数据采集方法（1）采样法的研究。
采样计算方法主要有两种：一种是直流采样法，另一种是交流采样法。
交流采样技术及其DSP实现方法
交流采样技术及其DSP实现方法摘要：本文提出了对电力系统参数进行交流采样的设计思想，结合实例介绍以TMS320C240DSP与高速14位A/D转换器AD7863构成的数据采集系统，给出了采样算法、硬件电路及软件流程等。
关键词：交流采样 DSP 锁相环1．引言目前，交流电参量的采样测量方法主要有两种：直流采样法和交流采样法。
直流采样法是采样经过整流后的直流量，对采样值只需作一次比例变换即可得到被测量的数值，软件设计简单，计算方便。
但直流采样法存在一些问题：测量精度直接受整流电路的精度和稳定性的影响；整流电路参数调整困难且受波形因素影响较大；此外，用直流采样法测量工频电压、电流是通过测量平均值来求出有效值的，当电路中谐波含量不同时，平均值与有效值之间的关系也将发生变化，给计算结果带来了误差。
因此，要获得高精度、高稳定性的测量结果，必须采用交流采样技术。
交流采样技术是按一定规律对被测信号的瞬时值进行采样，再按一定算法进行数值处理，从而获得被测量的测量方法。
该方法的理论基础是采样定理，即要求采样频率为被测信号频谱中最高频率的2倍以上，这就要求硬件处理电路能提供高的采样速度和数据处理速度。
目前，高速单片机、DSP及高速A/D转换器的大量涌现，为交流采样技术提供了强有力的硬件支持。
交流采样法包括同步采样法、准同步采样法、非同步采样法等几种，本文介绍的是同步采样法。
同步采样法就是整周期等间隔均匀采样，要求被测信号周期T与采样时间间隔Δt及一周内采样点数N之间满足关系式T=N·Δt，即：采样频率为被测信号频率的N倍。
根据提供采样信号方式不同，同步采样法又分为软件同步采样法和硬件同步采样法两种。
硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。
它能克服软件同步采样法存在截断误差等缺点，测量精度高。
利用锁相频率跟踪原理实现同步等间隔采样的电路如图1所示。
图1 倍频锁相同步电路在相位比较器PD、低通滤波器LP、压控振荡器VCO构成的锁相环内加入N 分频器，输入f i为被测信号的频率，作为锁相环的基准频率，输出f0 为采样频率。
交流采样测量装置
第十章交流采样测量装置交流采样测量装置是将工频电量量值电流、电压、频率经数据采集、转换、计算的各电量量值（电流、电压、有功功率、无功功率、频率、相位角和功率因数等）转变为数字量传送至本地或远端的装置。
交流采样测量装置是厂站自动化系统中的测量部分，它代替了传统的电测量指示仪表和变送器，在电力系统中的应用越来越广泛。
一、交流采样原理：1. 交流采样是将二次测得的电压、电流经高精度的PT、CT隔离变成计算机可测量的交流小信号，然后再送入计算机进行处理。
直接计算U、I，然后计算P、Q、cosΦ、kWh、kvarh，由于这种方法能够对被测量的瞬时值进行采样，因而实时性好，效率高，相位失真小，适用于多参数测量。
2. 交流采样法：是按一定规律对被测信号的瞬时值进行采样，再用一定的数值算法求得被测量，它与直流采样的差别是用软件功能代替硬件功能。
是否采用交流采样法取决于两个条件：测量准确度和测量速度。
交流采样相当于用一条阶梯曲线代替一条光滑的正弦曲线，其原理误差主要有两项：一项是用时间上离散的数据近似代替时间上连续的数据所产生的误差，这主要是由每个正弦信号周期中的采样点数决定的，实际上它取决于A/D转换器转换速度和CPU的处理时间；另一项是将连续的电压和电流进行量化而产生的量子化误差，这主要取决于A/D转换器的位数。
随着电子技术的飞速发展，如今的微型机、单片机处理速度大大提高，同时也出现了种类繁多而且性能价格比较好的高速A/D转换器，为交流采样法奠定了坚实的基础。
交流采样法包括同步采样法、准同步采样法、非同步采样法等几种，下面对此作简要介绍：1）同步采样法是指采样时间间隔Ts与被测交流信号周期T及一个周期内采样点数N之间满足关系式T=N·Ts。
N选取越大，越接近理想波形，但实时性差，计算量大。
如考虑15次谐波能够再现，根据采样定理N至少30以上，一般选取32或64。
同步采样法又被称作等间隔整周期采样或等周期均匀采样。
