(一) 西门子系统的螺距误差补偿1、螺距误差补偿（LEC）机床在出厂前，需进行螺距误差补偿（LEC）。
螺距误差补偿是按轴进行的，与其有关的轴参数只有两个：(1) MD38000 最大补偿点数。
(2) MD32700 螺距误差使能：0 禁止，可以写补偿值；1 使能，补偿文件写保护。
并且螺距误差补偿是在该轴返回参考点后才生效的。
2、螺补的方法(1) 修改MD38000：由于该参数系统初始值为0，故而应根据需要先设此参数。
修改此参数，会引起NCK 内存重新分配，会丢失数据。
因此，应先备份好数据（包括零件程序，R 参数，刀具参数，尤其是驱动数据）。
(2) 用PCIN 将补偿数据作为文件，传至计算机中，并利用计算机编辑该文件，输入补偿值。
(3) 设MD32700 =0，将修改过的补偿文件用PCIN 送入系统或作为零件程序执行一次。
(4) 设MD32700 =1，NCK Reset，轴回参考点后，新补偿值应生效。
（主菜单“Diagnostics”“Service Display”“Service Axis”可以看到）螺补的方法有两种：方法一：系统自动生成补偿文件；将补偿文件传入计算机；在PC 机上编辑并输入补偿值；将补偿文件再传入系统。
过程如下：1) 首先利用准备好的调试电缆将计算机和系统连接起来；2) 从WINDOWS 的“开始”中找到通讯工具软件WinPCIN，并启动；3) WinPCIN 中选择“文本”通讯方式；然后选择接收数据；4) 进入系统的通讯画面，设定相应的通讯参数，然后用键盘的光标键选择“数据…”，并选择其中的“丝杠误差补偿”，按菜单键“读出”启动数据传输；5) 按照预定的最小位置，最大位置和测量间隔移动要进行补偿的坐标；6) 用激光干涉仪测试每一点的误差；7) 将误差值编辑在刚刚传出的补偿文件中；%_N_AXIS 3_EEC_INI$AA_ENC_COMP[0,0,AX3]= 0.024$AA_ENC_COMP[0,1,AX3]= 0.020$AA_ENC_COMP[0,2,AX3]= 0.015$AA_ENC_COMP[0,3,AX3]= 0.014$AA_ENC_COMP[0,5,AX3]= 0.009$AA_ENC_COMP[0,6,AX3]= 0.004$AA_ENC_COMP[0,7,AX3]=-0.010$AA_ENC_COMP[0,8,AX3]=-0.013$AA_ENC_COMP[0,9,AX3]=-0.015$AA_ENC_COMP[0,10,AX3]=-0.009$AA_ENC_COMP[0,11,AX3]=-0.004$AA_ENC_COMP_STEP[0,AX3]=100.0$AA_ENC_COMP_MIN[0,AX3] =100.0$AA_ENC_COMP_MAX[0,AX3] =1200.0$AA_ENC_COMP_IS_MODULO[0,AX3]=0M178) 将编辑好的补偿文件载传回系统中；9) 设定轴参数MD32700 = 1，然后返回参考点。
补偿值生效；方法二：系统自动生成补偿文件；将补偿文件格式改为加工程序；通过OP 单元将补偿值输进该程序；运行该零件程序既可将补偿值写入系统。
过程如下：1) 同方法一，将补偿文件由802D 传道计算机上；2)编辑补偿文件，修改文件头和文件尾（见下面的例子），将补偿文件该为加工程序格式：%_N_BUCHANG_MPF；$PATH=/_N_MPF_DIR$AA_ENC_COMP[0,0,AX3]= 0.0$AA_ENC_COMP[0,1,AX3]= 0.0$AA_ENC_COMP[0,2,AX3]= 0.0…$AA_ENC_COMP_STEP[0,AX3]=0.0$AA_ENC_COMP_MIN[0,AX3] =0.0$AA_ENC_COMP_MAX[0,AX3] =0.0$AA_ENC_COMP_IS_MODULO[0,AX3]=0M02%_N_BUCHANG_MPF；$PATH=/_N_MPF_DIR$AA_ENC_COMP[0,0,AX3]= 0.024$AA_ENC_COMP[0,1,AX3]= 0.020$AA_ENC_COMP[0,2,AX3]= 0.015$AA_ENC_COMP[0,3,AX3]= 0.014$AA_ENC_COMP[0,4,AX3]= 0.011$AA_ENC_COMP[0,5,AX3]= 0.009$AA_ENC_COMP[0,6,AX3]= 0.004$AA_ENC_COMP[0,7,AX3]=-0.010$AA_ENC_COMP[0,9,AX3]=-0.015$AA_ENC_COMP[0,10,AX3]=-0.009$AA_ENC_COMP[0,11,AX3]=-0.004$AA_ENC_COMP_STEP[0,AX3]=100.0$AA_ENC_COMP_MIN[0,AX3] =100.0$AA_ENC_COMP_MAX[0,AX3] =1200.0$AA_ENC_COMP_IS_MODULO[0,AX3]=0M023) 将修改过的文件在传回802D 中。
这时在加工程序的目录中就可以看到名为“BUCHANG”的加工程序；4) 用激光干涉仪测试每一点的误差；5) 将误差值编辑在加工程序“BUCHANG”中；6) 按软菜单键“执行”选择加工程序“BUCHANG”。
802D 进入“自动方式”，然后按机床面板上的“NC 启动”键，执行加程序“BUCHANG”后补偿值存入802D 系统中；7) 设定轴参数MD32700 = 1，然后返回参考点。
补偿值生效；(二)FANUC系统的螺距误差补偿FANUC系统的LEC和西门子不一样的地方在于，西门子的补偿参数是通过运行程序来生效的，FANUC是直接将误差值输入到系统参数里面。
在FANUC系统里面与设定误差补偿的参数有3620 各轴参考点的螺距补偿号码[数据形式] 字轴型 [数据单位] 号码[数据范围] 0 ~ 1023该参数设定各轴参考点的螺距误差补偿点的号码。
3621 各轴负方向最远端的螺距误差补偿点的号码。
[数据形式] 字轴型[数据单位] 号码[数据范围] 0 ~ 1023该参数设定各轴负方向上最远端的螺距误差补偿点的号码3622 各轴正方向最远端的螺距误差补偿点的号码。
设定了此参数时，要切断一次电源。
[数据形式] 字轴型[数据单位] 号码[数据范围] 0 ~ 1023该参数设定各轴正方向上最远端的螺距误差补偿点的号码。
此参数的设定值要比参数NO.3620的设定值大。
3623 各轴螺距误差补偿倍率注设定了此参数时，要切断一次电源。
[数据形式] 字节型[数据单位] 1[数据范围] 0 ~ 100 设定各轴螺距误差补偿的倍率。
如果设定倍率为1，检测单位和补偿单位相同。
如果倍率设定是0，倍率与设定为1时相同。
3624 , 各轴的螺距误差补偿点的间距注设定了此参数时，要切断一次电源。
[数据形式] 双字轴型[数据范围] 0 ~ 99999999以上参数设定的注意事项参照FANUC系统说明书。
在以上的参数设定完成以后，按照以下步骤补偿螺距误差及反向间隙：根据机床参数（各轴行程、各轴丝杠的螺距等等）编制检测程序；1、用激光干涉仪检测机床的误差数据；2、根据激光干涉仪检测的结果，调整螺距补偿参数（螺距误差补偿菜单下）；3、根据检测的结果，调整1850、1851号参数调整方向间隙值；(三) FANUC系统下调整各轴的运动速度1、按系统SETTING热键，将参数写入（PWE）的值从0改为1；2、按下SYSTEMS键，按下“参数”软件，查找一下几个参数，并进行修改；1410 , 空运行速度[数据形式] 字型[数据单位][数据范围]设定手动进给倍率为100%时的空运行速度。
Siemens_840D数控编程指导.
基本概念1、西门子系统简介：常见系统有802S/C系统、802D系统、810D系统和840D系统。
其中，西门子802S/C系统是西门子公司专门针对中国用户开发的一款系统。
目前西门子系统在中国市场得到了广泛的应用，西门子840D更是以高端系统出现。
西门子系统与FANUC系统的比较2、基本概念2.1插补功能：指定刀具沿直线轨迹或圆弧轨迹移动的功能称为插补功能。
它属于准备功能，用G代码后跟若干位数字来表示。
2.2进给功能：用于指定刀具运动速度的功能。
单位为mm/min。
用F指令2.3参考点：一个固定的点，是机床生产商通过行程开关设定的一个特定位置。
在数控操作中所谓的“回零”回的就是此点。
2.4机床原点（零点）：即机床坐标系的原点，也是一个固定点。
它是机床制造商在制造、校正机床时设定的一个特殊位置。
2.5坐标系：在数控系统中提到共四个坐标系，即机床坐标系、机床参考坐标系、工件坐标系和编程坐标系。
数控系统中的坐标系均为右手笛卡尔坐标系，如图示：2.5.1机床坐标系：是机床制造商在设计机床时设定的一个坐标系2.5.2机床参考坐标系：是机床生产商通过行程开关设定的一个坐标系2.5.3工件坐标系：为确定工件在机床中的准确位置而建立的一个坐标系，即后面所学到的可设定零点偏置确定的坐标系。
2.5.4编程坐标系：在程序编制过程中，在零件图纸上建立的坐标系2.6主轴功能：用于确定主轴转速的功能，即S指令主轴定位用SPOS=XX格式表示2.7切削速度：切削工件时刀具与工件的相对速度称为切削速度v.S=1000v/Πd其中：S：主轴转速V：切削速度D：刀具直径例：假设用直径φ160mm的刀具，以100m/min的切削速度加工工件，试求其主轴转速？注：进给速度Vf=机床转速n*刀具齿数Z*每齿切削深度fz,单位是毫米/分钟2.8辅助功能：指令机床部件启停操作的功能。
用M指令表示2.9主程序和子程序：2.10准备功能：用来控制刀具（或工作台）运动轨迹的机能。
使用FANUC双向螺补功能提高机床定位精度-最新文档
使用FANUC双向螺补功能提高机床定位精度-最新文档使用FANUC双向螺补功能提高机床定位精度随着数控机床的广泛应用，对零件加工精度的要求也越来越高，数控机床的定位精度也有了更高的要求。
为了降低机械结构中的摩擦间隙以及装配误差对于机床定位精度的影响，机床厂商会使用螺距误差补偿功能来提升机床精度和性能。
常用的存储型螺距误差补偿功能在坐标轴的整个行程内采用单一的反向间隙，结合正向螺距误差补偿来提高坐标轴在正反两个方向上的定位精度。
实际上由于制造、安装以及弹性变形等原因丝杠螺母副在整个行程上的反向间隙处处不等，反向定位精度无法得到准确的补偿。
为了进一步提高机床的定位精度，我们可以通过使用双向螺距误差补偿功能，区别化设定正方向移动时和负方向移动时的螺距误差补偿量，进行不同方向的螺距误差补偿。
此外，在移动反转时，根据螺距误差补偿数据自动计算补偿量，进行与反向间隙补偿一样的移动方向反转时的补偿，可以进一步减小正方向和负方向的路径差。
双向螺距误差补偿是选项功能，需要单独选购此功能。
需要注意的是，对于进行斜度补偿的轴，无法同时使用本功能。
1 螺距误差补偿数据补偿点数为0～1023、3000～4023，这些数据也可使用于正方向或负方向的任一方的数据。
但是，无法进行使某个轴的补偿数据组成为从1023横跨3000这样的设定。
各轴的补偿点的指定，可通过夹着参考点的补偿点编号指定正、负来进行。
机械的行程超过正、负所指定的范围时，有关超出的范围，不进行螺距误差补偿（补偿量全都成为0）。
2 参数设置举例本例中对一台卧式加工中心的Z轴进行测量，Z轴为直线轴，行程为0～1100MM，以机床零点为测量起点，反复测量三次取平均值。
测量前将参数1851和1852都设为0，确保数据采集时反向间隙为0。
负方向螺距误差数据，务必进行由与正方向螺距误差数据所设定点数相同点数量的设定。
负方向螺距误差数据，也始终设定自负方向侧看到的增量值。
本例中，手动参考点返回的方向，设定为正方向。
840C系统的螺距补偿功能介绍
840C系统的螺距误差补偿功能介绍西门子840C系统提供的螺距误差补偿功能是系统的一个选项功能，需单独订购（订货号：6FC5150-0AH01-0AA0）。
该功能可用来提高数控机床的定位精度，经常用在低成本高精度的设备或翻新改造的设备上。
在使用螺距误差补偿功能前，应满足下列条件：1）选项功能可用。
2）使用可靠的仪器（激光干涉仪、步距规等）测量无补偿时的实际螺距误差3) 被补偿轴必须确保重复定位精度达到机床的要求。
4）环境温度湿度稳定，无大的干扰源。
5) 取消被补偿轴的反向间隙。
6) 取消原有的螺距误差补偿。
7）测量实际螺距误差至少2次以上。
8）假设轴的移动路径为正方向。
一、螺距误差补偿的相关机床数据‘*’的含义说明：第1轴，‘*’=0，第2轴，‘*’=1，…，第6轴，‘*’=5二、螺距误差补偿的生效1、执行NCK POWER ON或机床断电后重新上电2、机床必须回参考点三、螺距误差补偿的注意事项1、增量式补偿，对每一点的补偿都会影响其后的各点。
2、定量式补偿，只能给每一个点补偿一个固定的值。
3、在参考点的补偿量为0。
4、从参考点往负方向补偿时： ‘+’：当补偿点的值需要增大才能满足要求时 ‘-’：当补偿点的值需要减小才能满足要求时5、从参考点往正方向补偿时： ‘+’：当补偿点的值需要减小才能满足要求时‘-’：当补偿点的值需要增大才能满足要求时6、所有轴的补偿点总共有1000个，且都位于同一参数区域。
各轴的补偿点不可出现重叠。
7、MD324* 尽量取10的倍数，例如10，20等。
8、如果实际测量间距超出MD 324*的范围，例如100，500，1000等，设定的值应和实际间距成倍数关系，并采用插入补偿方式。
9、如果采用插入补偿方式，参考点的实际位置指针仍要满足4M+1（M=1，2，3，…）的形式。
10、不可使用MD 276*中指定的加速度。
11、选择合适的补偿当量。
四、补偿后的注意事项1、反复检查调整补偿曲线直到满足要求。
西门子系统常见误差补偿方法的分析与研究
差、螺距误差 、跟 随误差补偿 的分析 与研 究。
１ 反 向 间隙误 差 补偿
反 向间 隙误差是 机床坐 标轴 在运 动方 向改变 时实 际 位置 与显示 位置产 生 的偏差 ，也就 是说坐 标轴 运动方 向 改变 时 ，伺 服系 统按指 令运 行 了一定距 离 ，而 实际上 机 床 的机械部 件并 未移 动或移动 很少 ，实 际位置 与显示 位

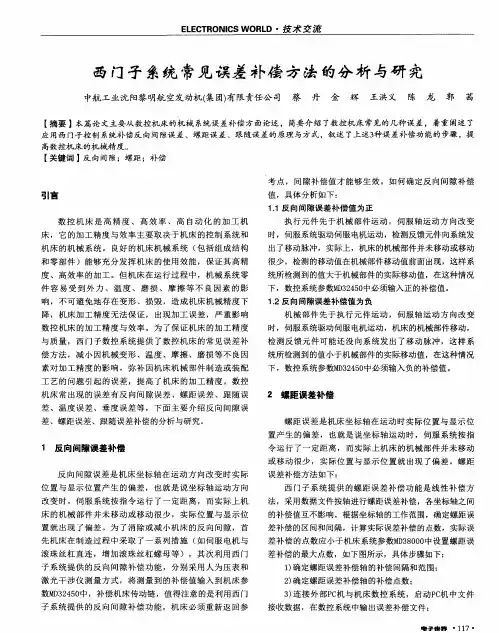

Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ＯＮＩ Ｃ Ｓ ＷＯ Ｒ Ｌ Ｄ ・技 术 交 流
西 门子 系统 常见误差 补偿 方法 的分析 与研 究
中航工业沈 阳黎 明航 空发 动机 （ 集 团） 有 限责任公 司 蔡 丹 金 辉 王洪义 陈 龙 郭 茜
【 摘要 】 本 篇论文 主要从 数控机床 的机械 系统误差补偿 方 面论述 ，简要介 绍 了数 控机床 常见的几种误 差 ，着重 阐述 了
激光 干涉仪 测量 方式 ，将测量 到 的补偿值 输入 到机床 参
数Ｍ Ｄ ３ ２ ４ ５ ０ 中 ，补偿机床传 动链 ，值得注 意 的是利用 西门 子系 统提供 的反 向间 隙补偿功 能 ，机 床必 须重新 返 回参
Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ＯＮＩ Ｃ Ｓ ＷＯＲ Ｌ Ｄ ・技 术 交 流
西 门子 系统 提供 的螺距 误差补 偿功 能是线 性补偿 方 法 ，采用数据文件按轴进行螺距误差补偿，各坐标轴之间 的补偿值 互不影 响。根据坐标轴 的工作范围，确定螺距误
差补偿 的区间和 间隔，计算实际误差补偿 的点数 ，实 际误 差补偿 的点数应 小于机床系统参数Ｍ Ｄ ３ ８ ０ ０ ０ 中设置 螺距误
素对 加工精 度 的影响 ，弥补 因机床 机械 部件制 造或装 配
西门子840D数控系统螺距误差及补偿
（2）机床热变形误差。机床在运行过程中各传动部件和润 滑液压管路系统会导致机床产生热变形误差；另外机床的设 计、液压元件安装位置和环境温度同样会导致机床产生热变形 误差。针对此类误差大多会采用风冷、油冷等设备降低和控制 液压系统温度来减少误差。
（4）其他误差源。如伺服系统的跟随误差、数控系统插补 计算误差、位置测量系统的测量误差等。这些误差需要对数控 系统进行不断升级，利用数控系统的误差补偿功能来控制和 减小误差。
在设计和制造时消除和减少可能的误差源、更好的利用周 边辅助设备控制环境温度等方法在技术上实现起来难度较大， 需要的从研发到成熟的时间较长，而且需要付出的经济代价也 很高昂。而对已有的机床误差，可以利用数控系统的补偿功能 进行补偿，提高机床精度。常用的补偿功能有：丝杠螺距误差补 偿、反向间隙补偿、垂度补偿等等。
輨 輰 设备管理与维修 2019 翼4（下）
也节省了时间，可以减小或部分消除螺距误差，使坐标轴的实际
位移更加接近指令值，提高机床加工精度，满足生产需求。
3 设备故障维修案例
对数控机床误差补偿前，需要进行误差测量。应使用高精度
的测量仪器（如激光干涉仪和球杆仪等）来保证测量数据的准确
性。误差测量前须将机床各零部件的间隙调整到最小，各项几何
（3）加工工件时的误差。主要由于工件材料质地不匀、断续 切屑或刀具磨损等导致加工时负载的变化所引起的误差。可以 通过使用高质量的切削刀具和优化加工工艺来改善。
机械磨损造成误差。机床长期使用过程中，导轨、丝杠、联 接轴承等部件的磨损导致机床几何精度下降，误差扩大。针对 此类误差，设备应进行科学合理的定保小修和对易损件进行定 期点检就尤为重要。严格按规程进行设备保养，能在一定程度 上来降低因机械磨损导致的误差。
13、螺距误差补偿及反向间隙补偿
螺距误差补偿及反向间隙补偿根据下表设置螺距误差补偿相关参数：参数号参数位设定值设置说明3620 XZ 100200每个轴的参考点的螺距误差补偿点号3621 XZ 负方向最远的补偿位置号根据下面的公式进行计算：参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为813622 XZ 正方向的最远补偿位置号根据下面的公式进行计算：参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101.3624 补偿点间隔输入格式为无小数点输入格式，由于X轴为直径值编程，所以X轴补偿点间隔应为实际补偿点间隔的2倍，应设置为100000，为100mm.参数号参数位设定值设置说明1800 #4(RBK) 是否分别进行切削进给/快速移动反向间隙补偿0: 不进行。
1: 进行。
1851 XZ 每个轴的反向间隙补偿量，设置后，回零生效1852 XZ 每个轴的快速移动时的反向间隙补偿量，回零生效由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。
下表为螺距误差补偿表由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。
补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的是误差值，则需将上图中的补偿数据取反。
螺距误差补偿在回零后即可生效。
FANUC-OI MC螺补
螺距补偿的程序：（以测Y 轴为例）
O0001 文件头
G92 Y0 ；建立临时坐标应该在参考点位置开始
G91 X3 F2000 ； X轴正向移动3个毫米
G04 X4 ；暂停4秒 (FANUC中G04后用X表示停顿的时间单位为秒) G91 X-3 ； X轴负向移动-3个毫米返回测量位置并消除反向间隙
此时测量系统清零
G04 X4 M98 P1111 L10 ；暂停4秒测量系统记录数据
调用负向移动子程序10次程序号为1111
G91 X-3 F1000 ； X轴负向移动-3个毫米
G04 X4 ；暂停4秒
G91 X3 ； X轴正向移动3个毫米返回测量位置并消除反向间隙
G04 X4 M98 P2222 L10 ；暂停4秒测量系统记录数据
调用正向移动子程序10次程序号为2222 M30；停止返回
O1111 X轴负向移动子程序名为1111
G91 X-10 F1000; X轴负向移动10毫米
G04 X4 ; 暂停4秒测量系统记录数据
M99; 子程序结束
%2222 X轴正向移动子程序名为2222
G91 X10 F500; X轴正向移动40毫米
G04 X4 ; 暂停4秒测量系统记录数据
M99 ; 子程序结束
(编程时应注意分号的应用和M98,M99程序段中的位置)。
两种数控系统螺距补偿方法
（２） 对补偿区之外的点， ＣＮＣ 对它们施 加 与 它们最近的表格点的补偿数值。
（３） 机床参考点必须被赋予零误差。 （４） ２ 个连续点之间的误差值不能大于它们之 间的距离。 例如， 根据激光干涉仪检测出的丝杠误差图 （见图 １）， 对 Ｘ 轴的滚珠丝杠在 Ｘ－ ２０ 和 Ｘ１６０ 之 间进行补偿。
