水管锅炉受压元件强度计算2013版资料
导热油炉受压元件强度计算(GBT16507)
六进口集管强度计算1集管外径Do mm2192纵向焊缝减弱系数ψ13集管取用壁厚δmm 84集管内径Dimm 2035孔桥减弱系数计算孔1与孔2的孔桥减弱系数直径1d1c mm 52直径2d2c mm 52相邻两孔平均直径dae mm52相邻两孔临界节距Sc mm 134.2相邻两孔的节距S mm 104孔桥减弱系数ψ0.56计算壁温td ℃3007许用应力[σ]MPa 998最小减弱系数ψmin 0.59计算壁厚δt mm 2.1910考虑腐蚀减薄的附加壁厚C1mm 0.511考虑工艺减薄的附加厚度C2mm 012负偏差与取用壁厚的百分比值m 12.513考虑负偏差的附加厚度C3mm 0.38414弯管附加厚度C mm 0.88415集管设计壁厚δdc mm 3.07416集管取用厚度δmm 817集管有效厚度δe mm 7.11618圆筒体开孔结构特性系数K 0.14619系数ββe 1.0720材料在20℃的屈服点Re MPa 24521水压试验最高允许压力[P]h MPa 6.932编号序号名称符号单数值七进口集管椭圆封头计算1封头外径Do mm 2192封头壁厚δmm8无纵焊缝先假设，后校核按中径展开的集管开孔示意图Sc=dae+2((Di+δ)x δ)^0.5根据设计S＜Sc ，需计算孔桥减弱系数ψ=（s-dae ）/S 表4，Td=tm 查 GB/T16507.2表5δt=PxDo/(2ψmin ［σ］+P)按13.3条附录C.2.3,按13.5.2条C3=(δt+C1+C2)m/(100-C=C1+C2+C3δdc=δt+C δe=δ-C P(Do-2δe )/((2[σ]-P)δe)K≤0.4,开孔不必补强β=Do/（Do-2δe ）查 GB/T16507.2表50.45ψminRe(βe 2-1)/βe 2常州能源设备总厂有限公司受压元件强度计算书计算公式及数字来源设计水压试验压力取1.05MPa采用φ219x8(20 GB3087)的钢管作为进口集管3封头内径Di mm 2034计算壁温td ℃3005封头内高度hi mm 576最小减弱系数ψmin 17许用应力[σ]MPa 1088封头结构形状系数ks 0.8629计算壁厚δt mm 0.81410考虑腐蚀减薄的附加壁厚C1mm 0.511考虑工艺减薄的附加厚度C2mm 0.13113考虑负偏差的附加厚度C3mm 0.314弯管附加厚度C mm 0.93115集管设计壁厚δdc mm 1.74516炉管取用厚度δmm817集管有效厚度δe mm 7.0618系数ββe 1.06919材料在20℃的屈服点Re MPa 24520水压试验最高允许压力[P]h MPa 10.49八出口集管强度计算1集管外径Do mm 2732纵向焊缝减弱系数ψ13集管取用壁厚δmm 104集管内径Di mm 2535孔桥减弱系数计算编号序号名称符号单数值孔1与孔2的孔桥减弱系数直径1d1c mm 110直径2d2c mm 110相邻两孔平均直径dae1mm110相邻两孔临界节距Sc mm 212.6相邻两孔的节距S1mm 300直径2d3c mm 34相邻两孔平均直径dae2mm72Di=Do-2δTd=tmJB/T 4746-2002，P41无拼缝、开孔查 GB/T16507.2表2Ks=[2+(Di/2hi)2]/6δt=ksPxDi/(2ψmin[σ]-P)按13.3条附录C.2.7,0.1(δt+C1)按13.5.1条C=C1+C2+C3δdc=δt+C δe=δ-Cβ=Do/（Do-2δe ）查 GB/T16507.2表50.9ψminRe(βe 2-1)/[(2+βe 3设计水压试验压力取1.05MPa进口集管封头采用EHB219x8(6) JB/T4746 （材质为Q245R GB713）无纵焊缝先假设，后校核按中径展开的集管开孔示意图常州能源设备总厂有限公司受压元件强度计算书计算公式及数字来源Sc=dae1+2((Di+δ)x δ)^0.5根据设计Sc＜S1不需计算孔桥减弱系数。
GB T 16507《水管锅炉》 GBT16508《锅壳锅炉》宣贯
6、2012年12月《标准》报批稿报国家质检总局审批
7、2013年12月31日《标准》由国家质检总局批准颁 布自2014年7月1日开始实施。
二、标准的修订原则
一）适应相关法律法规标准及安全技术规范的原则
强调《锅炉安全技术监察规程》是标准修订的依 据，两个标准的规定只是在《锅炉安全技术监察规程》 安全原则下的具体技术体现和具体技术要求。
二、标准的修订原则
八）强调标准修订的先进性和前瞻性原则
1、标准修订应当与时俱进，充分采纳我国 近些年发展形成的新技术、新材料、新结构 和新方法，并为新技术和新方法的发展预留 出路。
2、标准修订不应当限制实际工程设计和建 造中采用更加先进的技术方法，但是工程技 术人员采用的先进方法和先进技术应当进行 技术评审，并且做出可靠的判断。
二、标准的修订原则 九）确保方便企业、服务企业发展的原则
1、企业是锅炉建造质量和安全的责任主体， 标准的修订应当满足企业锅炉建造的质量要求、 安全要求和技术要求。
2、在保证安全的前提下，尽量减少生产过程 中的行政审批程序和监督检验项目。这样，既方 便了企业又落实了企业的安全主体责任。
十）兼顾国际发展，具有中国特色的原则
的规定，若选用该部分以外的材料，应符合 TSG G0001《锅炉安全技术监察规程》的有关 规定。
b 材料使用的压力和温度范围应符合GB/T 16507.2的规定
三、标准的主要变化
2、增加了“结构设计”要求： 1）锅炉受压元件、部件的结构应按GB/T 16507.3
进行设计，支承式和悬吊式锅炉钢结构的设计应当符 合GB/T 22395的要求，设计时应符合下列基本要求：
《锅炉本体检修》(高级)题库
(11-017)电力职业技能考试<<锅炉本体检修>>高级工理论题库一、选择题(请将正确答案的代号填入括号内,共63题)1(La3A5033).影响流体密度和重度的因素有( )。
(A)温度和压力；(B)压力的平方；(C)动力粘度；(D)运动粘度。
答案:A2(La3A1034).对流体的运动规律具有主要影响的是流体的( )。
(A)粘性；(B)压缩性；(C)膨胀性；(D)密度。
答案:A3(La3A1035).如图A-1所示，一个容器内有A、B、C、D四个测点，( )的静压最大。
图A-1(A)A点；(B)B点；(C)C点；(D)D点。
答案:D4(La3A2036).气体的状态参数是压力、温度和( )等。
(A)体积；(B)重量；(C)熵；(D)比容。
答案:D5(La3A2037).分子间间隙最小的是( )。
(A)液体；(B)气体；(C)固体；(D)蒸汽。
答案:C6(La3A3038).水在水泵中压缩升压，可看做是( )。
(A)等温过程；(B)绝热过程；(C)等压过程；(D)都不是。
答案:B7(Lb3A1089).锅炉长期停用时必须采取( )措施。
(A)防爆措施；(B)防火措施；(C)防腐措施；(D)防氧化措施。
答案:C8(Lb3A2090).流体在管道中作紊流粗糙流动产生的阻力与流体的平均速度的( )成正比。
(A)一次方；(B)二次方；(C)三次方；(D)四次方。
答案:B9(Lb3A2091).焊口焊后热处理时，加热范围内，任意两点温差不得大于( )。
(A)30℃；(B)50℃；(C)60℃；(D)80℃。
答案:B10(Lb3A2092).在13.7MPa锅炉的12Cr1MoV钢过热器管焊接中，应采用( )焊条。
(A)奥132；(B)结507；(C)热317；(D)热407。
答案:C11(Lb3A2093).10CrMo910(或STBA24)过热器管焊接，应采用( )焊条。
(A)结507；(B)热317；(C)奥132；(D)热407。
水管锅炉受压元件强度计算2013版
《锅规》关于结构的有关规定
• 第3.5条
• 对于水管锅炉，在任何情况下锅筒筒体的取 用壁厚不得小于6mm;当受热面管与锅筒采 用胀接连接时，锅筒筒体的取用壁厚不得小 于12mm。
• 第3.7条
• 锅炉主要受压元件的主焊缝（锅筒、集箱 的纵向和环向焊缝、封头、管板拼接焊缝等 ）应采用全焊透的对接焊接。
• 8.锻钢件：型钢锻造取表中数值。
钢锭锻造取表中数值0.9倍。
常用钢材的最高使用温度
序号 1 钢 20、20g 号 用于蒸汽管道 425 ℃ 用于受热面管道 450 ℃ 备 注
2
3 4 5 6 7 8
15MoG、16Mo
12CrMoG、 15CrMoG 10CrMo910 12Cr2MoWVTiB X20CrMoV121 1Cr18Ni9Ti T91、P91
规范性引用文件（标准）
• 文件中的条款通过本标准的引用而成为本标准的
条款。
• 凡是注明日期的引用文件，其随后所有的修改单(
不包括勘误的内容)或修订版均不适用于本标准。
• 凡是不注明日期的引用文件，其最新版本适用于
本标准。
• 鼓励根据本标准达成协议的各方使用这些文件的
最新版本。
总则
• 按本标准计算的锅炉受压元件，应符 合《锅炉安全技术监察规程》及有关 锅炉制造技术条件及标准。 • 对于调峰负荷机组等参数波动较大的 锅炉，还应进行疲劳强度校核(锅筒疲 劳强度校核按附录A计算)。
2.与强度计算有关的参数
• 理论计算壁厚基本公式：
PDn L 2 min [ ] P
2.与强度计算有关的参数 许用应力：[σ] 计算公式：[σ]=η [σ]j 其中：[σ]―许用应力 η ―修正系数 MPa

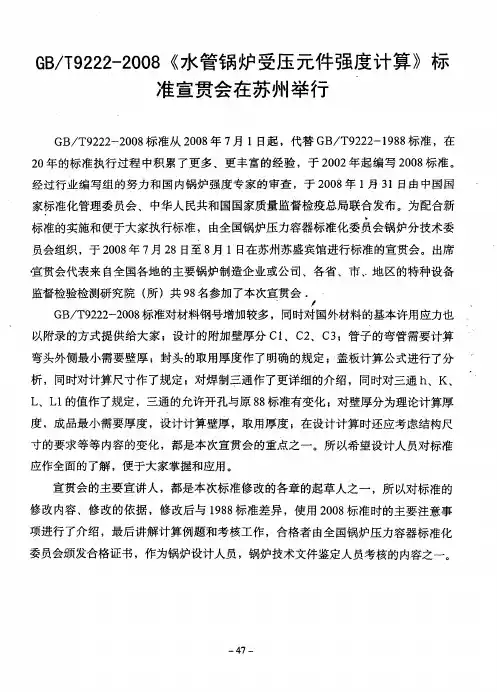

6B／T9222-2008《水管锅炉受压元件强度计算》标准宣贯会在苏州举行
家标 准化管理 委员会 、 中华人 民共和 国 国家质量 监督检 疫总局 联合 发布 。为 配合新
’
标准 的实施和便 于大 家执行标准 ，由全 国锅炉压 力容器标 准化 委员会锅 炉分技 术委
／
Ｇ ／ ９２— Ｏ８ Ｂ Ｔ ２ ２ ２ Ｏ 标准对材料钢号增加较 多 ，同时对 国外材料的基本许用 应力也
以附录 的方式提供 给大 家 ；设计 的 附加壁厚 分 Ｃ 、Ｃ 、Ｃ ；管子 的弯管 需要计算 ２ ３ １ 弯头外侧最 小需要 壁厚 ；封头 的取 用厚 度作 了 明确 的规定 ；盖板计 算公 式进 行 了分 析 ，同时对计算 尺寸作 了规定 ；对 焊制三通 作 了更详 细的介绍 ，同时对 三通 ｈ 、Ｋ、
应作全面的 了解 ，便于大 家掌握 和应用 。
宣贯 会 的主要宣讲 人 ，都 是本 次标 准修改 的各章 的起草人 之一 ，所 以对 标准 的
修 改 内容 、修 改 的依据 ，修改 后与 １ ８ 标准差 异 ，使 用 ２ ０ 标 准时 的主要注 意事 ９８ ０８ 项进行 了介绍 ，最后讲 解计算 例题和 考核工作 ，合格者 由全 国锅 炉压力容 器标 准化 委员会颁 发合格证书 ，作为锅炉 设计人员 ，锅炉技术文件鉴定人员 考核的 内容 之一。
Ｌ １ 、Ｌ 的值作 了规 定 ，三通 的允许开 孔与 原 ８ 标准有变化 ；对 壁厚分为理 论计算厚 ８ 度 ，成 品最小需 要厚度 ，设计计 算壁厚 ，取用厚度 ；在设 计计算 时还应 考虑结 构尺 寸 的要求 等等 内容的变 化 ，都 是本次宣贯 会的重点 之一 。所 以希 望设计人 员对标 准
水管锅炉受压元件强度计算
焊缝减弱系数： h
• 对于无缝钢管 h＝1 • 对于由钢板压制的焊接弯管，焊缝减 弱系数与锅筒取值相同。P11，表7。
附加厚度：C
1.直管附加厚度C=C1+C3 2.钢管完成弯管和钢板压制的焊接弯管 附加厚度C=C1+C2+C3 3.铸造弯管附加厚度C=A1δL+2
C1―考虑腐蚀减薄的附加厚度 C2―考虑钢板工艺减薄的附加厚度 C3―考虑钢板厚度负偏差的附加厚度 单位：mm
美国
国际标准 化组织 德国
ISO831 TRD300
Байду номын сангаас
1.0(2×105h平 均值)
日本基本参照美国
关于基本许用应力的几点说明：
1.常用锅炉钢材基本许用应力见表1、表2、表B1 2.表中未列的材料如符合符合规程规定，基本许用应力按 公式计算，并取最小值。 3. 计算时σ b、σ t s和σ t D应取相应钢号的最低保证值。 4.只有在没有保证值时，才可用钢材抽样试验。并将试验 结果乘以0.9作为计算取用值。 5. 低碳钢、低碳锰钢及低碳锰钒钢使用温度在350℃以下， 其他低合金热强钢使用温度在400℃以下，其基本许用应 力一般只需按式[σ]j≤ σ b/ n b 和式[σ]j≤ σ t s / n s计算，不必 考虑式[σ]j≤ σ t D / n D。 6.基本许用应力表中相邻计算壁温数值之间的[σ]j可用算术 内插法确定，但需舍弃小数点后的数字。
2
3 4
15MoG、16Mo
12CrMoG、 15CrMoG 10CrMo910
500℃
510 ℃ 570 ℃
530 ℃
540 ℃ 580 ℃ P22
5
6 7 8
12Cr2MoWVTiB
水压试验方案
锅炉水压试验方案1、概述锅炉水压试验方案以东方锅炉厂生产的DG3033／26.15－Ⅱ11型锅炉为例。
1.1 1000MW超超临界燃煤机组锅炉是由东方锅炉厂进行设计、制造的，型号为DG-3033/26.15-II1型锅炉为超超临界压力、循环泵式启动系统、前后墙对冲低NO X轴向旋流燃烧器、一次中间再热、单炉膛、平衡通风、固态排渣、全钢构架的变压本生直流炉。
炉膛上部布置有屏式过热器，水平烟道依次布置高温过热器和高温再热器，尾部烟道布置有低温再热器和低温过热器、省煤器。
锅炉前部上方布置2台启动分离器、1台贮水箱。
前炉膛从冷灰斗进口标高至50958.8mm范围内，采用螺旋管圈形成膜式壁，在标高51280.8mm上方为垂直管屏。
过热器汽温通过煤水比调节和二级喷水减温来控制。
再热器汽温采用平行烟气挡板调节，喷水减温仅用作微量减温。
锅炉点火采用轻柴油点火、助燃，油管道油罐区引出。
1.2锅炉的主要设计参数如下最大定蒸发量 3033t/h 省煤器进口给水温度 302℃过热器出口蒸汽压力 26.15MPa 过热器出口蒸汽温度 605℃再热器进口蒸汽压力 4.96MPa 再热器进口蒸汽温度 352℃再热器出口蒸汽压力 4.71MPa 再热器出口蒸汽温度 603℃1.3编制依据1.3.1东方锅炉厂提供的设备安装图纸1.3.2东方锅炉厂提供的《锅炉使用说明书》1.3.3《电力建设施工技术规范》（锅炉机组篇DL/T5190.2-2012）1.3.4《电力建设施工技术规范》(管道及系统DL 5190.5-2012)1.3.5《火力发电厂焊接技术规程》 DL/T869—20121.3.6《电力建设施工技术规范》（热工仪表及控制装置 DL 5190.4-2012）1.3.7《钢制承压管道对接焊接接头射线检验技术规程》（DL/T821-2002）1.3.8《管道焊接接头超声波检验规程》（DL/T820-2002）1.3.9《电力建设施工质量验收及评价规程》（锅炉机组、管道及系统、焊接篇、热工仪表及控制装置2009年版）1.3.10《电力工业锅炉压力容器监察规程》（DL612-1996）1.3.11《电站工业锅炉压力容器检验规程》（DL647-2004）1.3.12《火力发电厂水汽化学监督导则》（DL/T561-2013）1.3.13《电力基本建设热力设备管道化学监督导则》（DL/T889-2004）1.3.14《锅炉安全技术监察规程》TSG G0001-20121.3.15《电力建设安全健康与环境管理工作规定》（2002年版）1.3.16《电力建设安全工作规程（第1部分火力发电）》DL5009.1-20141.3.17 《火力发电厂锅炉化学清洗导则》（DL/T794-2012）1.3.18《工程建设标准强制性条文》 2013年版2、试验目的2.1水压试验2.1.1水压试验是锅炉承压部件的一种严密性检查试验，是锅炉本体承压部件安装完毕后和投运前的一项重要工作，是保证锅炉安全投运的重要措施之一。
2194水管锅炉受压元件强度计算
2194水管锅炉受压元件强度计算在燃煤锅炉受压元件中，2194水管是一个非常关键的部件。
它承受着锅炉内高温高压水蒸气的作用，因此其强度计算显得尤为重要。
本文将从深度和广度两个方面，探讨2194水管锅炉受压元件强度计算的相关内容，并共享一些个人观点和理解。
1. 强度计算的基本原理水管锅炉受压元件的强度计算基于材料力学原理和受力分析。
在进行强度计算时，需考虑到水管在高温高压下的受力情况，以及其所承受的压力、温度等外部因素。
还需要考虑到水管在运行中可能出现的疲劳、腐蚀等因素，从而确保其安全可靠地运行。
2. 强度计算的相关公式在进行水管锅炉受压元件强度计算时，需要采用一系列与受力、材料力学相关的公式进行计算。
其中包括受力分析中的张力、剪切力、压力等的计算公式，以及考虑到高温高压环境下材料的变形、蠕变等影响的计算公式。
3. 2194水管的特殊性2194水管在水管锅炉中具有其特殊的位置和作用。
由于承受着高温高压水蒸气的作用，因此在进行强度计算时需要考虑到其特殊的受力情况和材料变形情况。
另外，由于长期运行可能出现的磨损、腐蚀等问题，也需要在强度计算中加以考虑。
4. 个人观点和理解在进行水管锅炉受压元件强度计算时，我认为应该十分重视对2194水管的特殊性的理解和考虑。
只有深入了解其受力情况、材料特性等相关因素，才能够做出准确、可靠的强度计算。
另外，随着科技的不断发展，也需要不断更新强度计算的方法和标准，以确保水管锅炉的安全运行。
结语通过对2194水管锅炉受压元件强度计算的全面探讨，相信大家对这一有价值的主题有了更深入的了解。
在实际应用中，我们应该注重理论和实践相结合，不断提升自身的专业知识和技能，以确保水管锅炉的安全稳定运行。
以上就是对2194水管锅炉受压元件强度计算的相关内容的探讨和个人观点的共享。
希望能对您有所帮助和启发。
感谢阅读！水管锅炉是一种常见的燃煤锅炉，其受压元件中的2194水管扮演着非常关键的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 理论计算壁厚基本公式：
L
PDn
2min [ ]
P
• 1．锅筒：
• mm； MPa； L
PDn 2min [ ]
P
[P] 2 j[ ] y Dn y
[ ] P(Dn y ) 2[ ] y
钢管焊缝根部未焊透处裂纹
材料：
• 材料应符合GB 713，GB 3087， GB5310, GB/T 3274,，GB/T 8163和锅 炉行业有关材料采购规范的规定。
• 使用本标准中表1，表2未列入的材料应 符合《锅炉安全技术监察规程》的有关 规定。
• 用于制造锅炉受压元件的板材应具有良 好的塑性，其伸长率(A)应不小于18%
• 2．集箱：
• mm； MPa； L
PDw
2min [ ]
P
[P] 2 j[ ] y Dw y
[ ] P(Dw y ) 2[ ] y
• 3．管子及管道：
• mm； L
PDw 2min [ ]
P
[P] 2h[ ] y Dw y
MPa；
• 理论基础与实践经验对强度标准都非 常重要。
水管锅炉受压元件强度计算
GB/T 9222-2008
目录
• 1.前言 • 2.与强度计算有关的参数 • 3.锅筒筒体强度计算 • 4.集箱筒体强度计算 • 5.管道强度计算 • 6.开孔补强
1.前言
• 强度标准由简易计算公式和结构上的 规定两部分组成。
• 本规程给出了最简易的计算公式。
• 载荷只计算介质压力，并用安全系数 计入未考虑周全的其它各种影响强度 的不利因素。
2.与强度计算有关的参数
• 理论计算壁厚基本公式：
L
PDn
2min [ ]
P
2.与强度计算有关的参数 许用应力：[σ]
计算公式：[σ]=η [σ]j
其中：[σ]―许用应力 MPa [σ]j―基本许用应力 Mpa η ―修正系数
基本许用应力：[σ]j
[σ]j≤ σb/ n b [σ]j≤ σt s / n s [σ]j≤ σt D / n D
• 热水锅炉内的水温低于饱和温度，与 蒸汽锅炉相比，热水锅炉的烟气与水 的温差较大,水垢少,传热情况较好。
• 出水温度在 130℃以上的称为高温热 水锅炉，低于 130℃的称为低温热水 锅炉。
目前引用文件的最新版本：
• GB 713-2008《锅炉和压力容器用钢板》 • GB 3087-2008《低中压锅炉用无缝钢管》 • GB 5310-2008《高压锅炉用无缝钢管》 • GB/T 3274-2007《碳素结构钢和低合金结构
• 凡是不注明日期的引用文件，其最新版本适用于 本标准。
• 鼓励根据本标准达成协议的各方使用这些文件的 最新版本。
总则
• 按本标准计算的锅炉受压元件，应符 合《锅炉安全技术监察规程》及有关 锅炉制造技术条件及标准。
• 对于调峰负荷机组等参数波动较大的 锅炉，还应进行疲劳强度校核(锅筒疲 劳强度校核按附录A计算)。
蒸汽锅炉：
• 蒸汽锅炉是生产规定参数和品质的蒸汽 的锅炉。
• 电站蒸汽锅炉是火力发电厂中的主要热 力设备之一。它的任务是使燃料通过燃 烧将化学能转变为热能，并且以此热能 加热水，使其成为一定数量和质量（压 力和温度）的其成为一定数量和质量（ 压力和温度）的蒸汽，去驱动汽轮机旋 转做功。
热水锅炉
• 采暖和供热水的锅炉，有时也可作为 热电站的高峰供热锅炉，以调节热网 负荷。
钢热轧厚钢板和钢带》 • GB/T 8163-2008《输送流体用无缝钢管》 • JB/T 6734-1993《锅炉角焊缝强度计算方法》 • TSG G0001-2012《锅炉安全技术监察规程》
规范性引用文件（标准）
• 文件中的条款通过本标准的引用而成为本标准的 条款。
• 凡是注明日期的引用文件，其随后所有的修改单( 不包括勘误的内容)或修订版均不适用于本标准。
• 强度标准不仅是建立在理论分析基础 之上，而且包含在基础理论指导下的 科学实验成果和经验累积的总结。
• 尽管强度标准中某些规定和个别计算 方法至今尚无严格理论基础，但它们 已沿用了几十年，实践证明它们是安 全可靠的，可以信赖的。
标准适用范围：
• • 满足以上条件的受压元件强度计算
举例:《锅规》关于结构的有关规定
• 第3.4条 • 1·各受压部件应有足够的强度; • 2·受压元、部件结构的形式、开孔和焊缝的布置应尽
量避免或减少复合应力和应力集中; • 3.保证各循环回路的水循环正常，所有受热面都应得
到可靠的冷却； • 4·凡属非受热面的元件，如由于冷却不够，壁温可能
超过该元件所用材料的许用温度时，应予绝热。 • 5. 各部分在运行时应能按设计预定方向自由膨胀。
[σ]j取三者最小值
其中：σb ―常温抗拉强度 Mpa σt s ―计算壁温下屈服强度 Mpa σt D ―计算壁温下持久强度 Mpa
《锅规》关于材料的有关规定
• 第2.2条 制造锅炉受压元件的钢材必须是镇静钢。 • 对于板材其20℃时的伸长率(A)应不小于18％。 • 钢材室温时的夏比冲击吸收能量(KV2)不低于27J。 • 第1.6条 采用新结构、新工艺、新材料、新技术时，
若与本规程不符，应将新钢号材料的技术资料提交国 家质检总局特种设备安全技术委员会评审，报国家质 检总局核准后，才能进行试制、试用。
《锅规》关于结构的有关规定
• 第3.5条 • 对于水管锅炉，在任何情况下锅筒筒体的取
用壁厚不得小于6mm;当受热面管与锅筒采 用胀接连接时，锅筒筒体的取用壁厚不得小 于12mm。 • 第3.7条 • 锅炉主要受压元件的主焊缝（锅筒、集箱 的纵向和环向焊缝、封头、管板拼接焊缝等 ）应采用全焊透的对接焊接。
《锅规》关于材料的有关规定
• 第2.6条 锅炉受压元件采用国外钢材 : • 应当是境外锅炉用材料标准中的牌号，或者
化学成分、力学性能、工艺性能与国内锅炉 用材料相类似的材料牌号，或者成熟的锅炉 用材料牌号。 • 首次使用前，应当进行焊接工艺评定和成型 工艺试验。 • 应当采用该材料的技术标准或者技术条件所 规定的性能指标进行强度计算。
