国外新型钝感双基推进剂的研究
FOX-7及含FOX-7的HTPB推进剂安全性能
黑索 今 （ Ｒ Ｄ Ｘ） ， 而感 度 与 Ｔ Ａ Ｔ Ｂ相 当 ， 以其优 异 的性 能 引起 了研究 人员 的广 泛 关 注 ， 成 为研 制满 足钝 感 材料
（ Ｉ Ｍ） 要 求 的高 能量 、 高安 全性含 能材料 之一 。
中图 分 类 号 ： Ｔ Ｊ ５ ５ ； ｖ ２ ５ 文 献标 识 码 ： Ａ ＤＯＩ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６ — ９ ９ ４ １ ． ２ ０ １ ０ ． ０ ３ ． ０ １ ７
固体 推进剂 的安全 生 产 形 势更 为 严 峻 ， 迫切 要 求 深 入
103969jissn100699412010030171引言近年来高能钝感弹药的研究开发成为世界各国固体推进剂优先发展的前沿技术下一代战术导弹要求固体火箭发动机具备高功效性和满足低易损性要求而已应用于武器系统中几类技术成熟的固体推进剂其性能难以同时满足上述要求
３ １ ６
陈 中 娥 ，李 忠 友 ， 姚 南 ，雷 晴 ，王 度
研究了 Ｒ Ｄ Ｘ及 不 同批 次 Ｆ ＯＸ ． ７的 机械 感 度 和 静 电火花 感 度 。不 同批 次 Ｆ ＯＸ 一 ７在 不 同 Ｅ ｌ 期合成 ， 但 采
用 了相 同 的制备 、 重 结 晶方 法 ， 编号 分 别 为 １～ ５， 感 度 数 据具 体 如表 ２所 示 。
表２ Ｆ ＯＸ 一 ７与 Ｒ ＤＸ的感 度
收 稿 日期 ： ２ ０ ０ ９ － ０ ７ ． ０ ２；修 回 日期 ： ２ ０ ０ ９ １ １ － Ｏ ６
美国 Ｔ Ａ公 司 Ｓ Ｄ Ｔ Ｑ６ ０ ０型差 示． 热重 扫 描量 热 联 用仪 （ ＤＳ Ｃ — Ｔ Ｇ） ， 温度范 围为 室温 ～８ ０ ０ ｃ Ｉ Ｃ， 加 热 速 率 为 １ ０℃ ・ ｍｉ ｎ ～， 气氛 为氮气 。

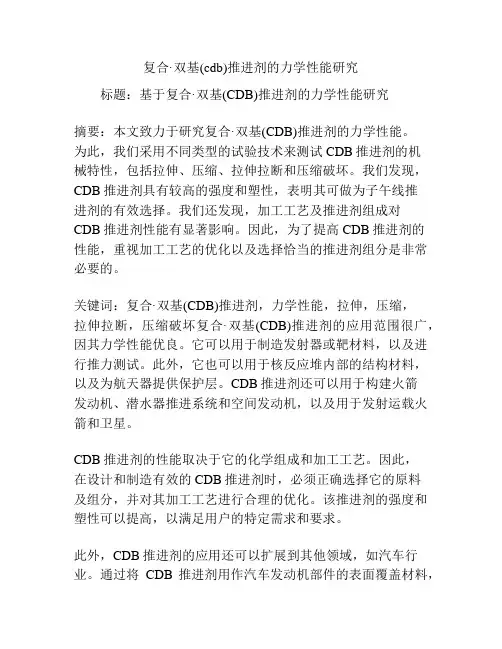

复合·双基(cdb)推进剂的力学性能研究
复合·双基(cdb)推进剂的力学性能研究标题：基于复合·双基(CDB)推进剂的力学性能研究摘要：本文致力于研究复合·双基(CDB)推进剂的力学性能。
为此，我们采用不同类型的试验技术来测试CDB推进剂的机械特性，包括拉伸、压缩、拉伸拉断和压缩破坏。
我们发现，CDB推进剂具有较高的强度和塑性，表明其可做为子午线推进剂的有效选择。
我们还发现，加工工艺及推进剂组成对CDB推进剂性能有显著影响。
因此，为了提高CDB推进剂的性能，重视加工工艺的优化以及选择恰当的推进剂组分是非常必要的。
关键词：复合·双基(CDB)推进剂，力学性能，拉伸，压缩，拉伸拉断，压缩破坏复合·双基(CDB)推进剂的应用范围很广，因其力学性能优良。
它可以用于制造发射器或靶材料，以及进行推力测试。
此外，它也可以用于核反应堆内部的结构材料，以及为航天器提供保护层。
CDB推进剂还可以用于构建火箭发动机、潜水器推进系统和空间发动机，以及用于发射运载火箭和卫星。
CDB推进剂的性能取决于它的化学组成和加工工艺。
因此，在设计和制造有效的CDB推进剂时，必须正确选择它的原料及组分，并对其加工工艺进行合理的优化。
该推进剂的强度和塑性可以提高，以满足用户的特定需求和要求。
此外，CDB推进剂的应用还可以扩展到其他领域，如汽车行业。
通过将CDB推进剂用作汽车发动机部件的表面覆盖材料，可以提高发动机的耐磨性，改善发动机的低温性能，减少燃料消耗和提高发动机的可靠性。
因此，将CDB推进剂应用于汽车行业可以改善汽车性能，延长使用寿命和使汽车更加环保。
基于复合·双基(CDB)推进剂的研究还可以应用到医学领域。
CDB推进剂可以用作人体植入器械的表面材料，以提高人体植入物的耐磨性和腐蚀稳定性。
此外，它可以作为人造骨材和骨科填充剂，用于治疗骨折及其他骨骼组织损伤。
CDB推进剂还可以用于神经组织的修复，降低单细胞的渗透压力。
双基球扁药中的钝感剂迁移现象及其对燃烧性能的影响
双基球扁药中的钝感剂迁移现象及其对燃烧性能的影响张勇1，2，丁亚军1，2，肖忠良1，2（1.南京理工大学化工学院，江苏南京210094；2.南京理工大学特种能源材料教育部重点实验室，江苏南京210094）摘要：为研究双基球扁药贮存过程中钝感剂的迁移现象，采用显微拉曼技术，表征了经加速老化后小分子钝感剂邻苯二甲酸二丁酯（DBP ）和高分子钝感剂聚新戊二醇己二酸酯（NA ）在双基球扁药中的浓度分布状态；并利用密闭爆发器试验，测试了双基球扁药的燃烧性能。
结果表明，在由表及里的一维方向上，钝感剂DBP 、NA 的浓度呈指数规律变化，符合Fick 第二扩散定律；加速老化过程中，在双基球扁药中DBP 的迁移是双向的，钝感剂分布的浓度梯度会逐渐降低，扩散深度增加，浓度峰值位置向内偏移，双基球扁药燃烧渐增性能也随之下降；高温会加剧钝感剂的迁移现象，65，75，85℃高温条件下老化10天的球扁药样品，其燃烧渐增性特征值分别为1.3351、1.2917、1.1888；随着温度的升高，双基球扁药的燃烧渐增性能下降幅度也随之加大；而在相同条件下，NA 较DBP 具有更好的抗迁移特性。
关键词：显微拉曼；邻苯二甲酸二丁酯（DBP ）；NA ；双基球扁药；迁移；燃烧渐增性中图分类号：TJ55；TQ562文献标志码：ADOI ：10.11943/CJEM20202421引言球扁发射药具有流散性能高、装填密度大、制造工艺简单、生产成本低等特点，是中小口径速射武器的主装药之一［1］。
将邻苯二甲酸二丁酯（DBP ）、樟脑等小分子钝感剂在球扁药表面形成一定的浓度分布，能够实现球扁药燃烧的渐增性，但自身存在的浓度差导致了钝感剂的扩散迁移现象，这将引起武器的内弹道性能发生变化，对武器的使用带来巨大隐患［2-3］。
为此，聚新戊二醇己二酸酯（NA ）作为一种高分子钝感剂，显著提升了钝感层的抗迁移特性和发射药的使用寿命，然而其扩散迁移问题仍本质存在［4-5］。

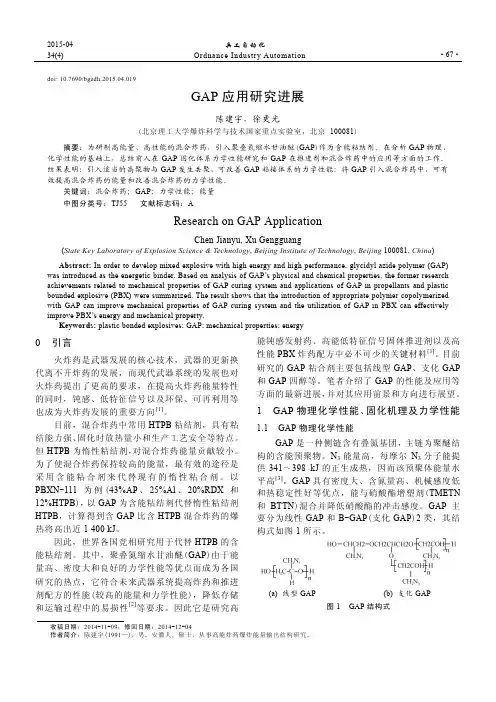

GAP应用研究进展
2015-04 34(4)
线性 GAP 2 000～5 000
～2 -28～ -20 1.27～ 1.30
118.9 — —
支化 GAP 1 900～36 000
7～ 11 -55～ -45
1.312
175.8 — —
GAP 四醇 — ～4 —
1.29 —
3 300 2.17×10-2
1.2 GAP 固化机理研究
在粘结剂技术中，为了使 GAP 固化体系具有良 好的力学性能和硬度，选择一种合适的异氰酸酯作 为固化剂尤为重要。工业中常用的固化剂有 TDI、
GAP/PLC 2 种共聚聚氨酯，以多官能团异氰酸酯/ 异佛尔酮二异氰酸酯(N100/IPDI)为复合固化剂， 并且用不同比例的低聚 GAP 和硝酸酯进行增塑。得 到 2 种体系最佳力学性能分别为 εm=253%，σm=2.17 MPa 和 εm=232%，σm =0.83 MPa。
倪 冰 等 人 [12] 利 用 端 羟 基 聚 丁 二 烯 粘 合 剂 (HTPB)和端羟基叠氮聚醚(GAP)共混，以改善纯 GAP 粘合剂的力学性能。结果表明：HTPB 与 GAP 这 2 种粘合剂共混，能够获得优良的力学性能，当 m(GAP)/m(HTPB)=1，R=1.2， m(BDO/TMP=5:1)/ m(GAP+HTPB)=5%的条件下 σm=3.833 MPa，εm= 593%；共混粘合剂体系的力学性能受组分比、交联 剂、固化参数、固化剂种类影响明显，表现出一定

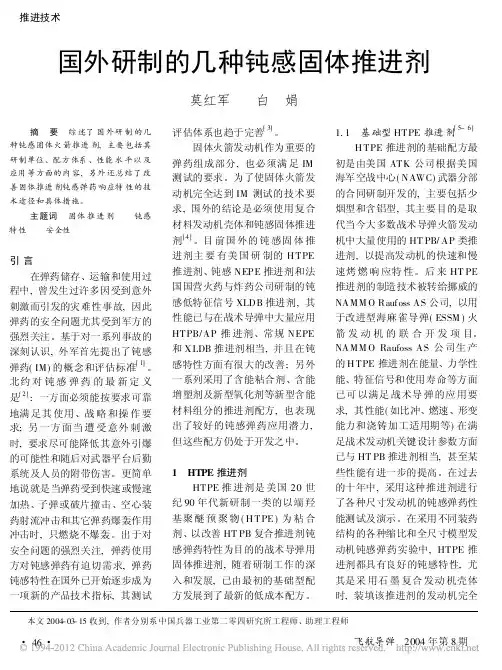

国外研制的几种钝感固体推进剂
推进技术本文2004-03-15收到,作者分别系中国兵器工业第二零四研究所工程师、助理工程师国外研制的几种钝感固体推进剂莫红军 白 娟摘 要 综述了国外研制的几种钝感固体火箭推进剂,主要包括其研制单位、配方体系、性能水平以及应用等方面的内容,另外还总结了改善固体推进剂钝感弹药响应特性的技术途径和具体措施。
主题词 固体推进剂 钝感特性 安全性引言在弹药储存、运输和使用过程中,曾发生过许多因受到意外刺激而引发的灾难性事故,因此弹药的安全问题尤其受到军方的强烈关注。
基于对一系列事故的深刻认识,外军首先提出了钝感弹药(IM)的概念和评估标准[1]。
北约对钝感弹药的最新定义是[2]:一方面必须能按要求可靠地满足其使用、战略和操作要求;另一方面当遭受意外刺激时,要求尽可能降低其意外引爆的可能性和随后对武器平台后勤系统及人员的附带伤害。
更简单地说就是当弹药受到快速或慢速加热、子弹或破片撞击、空心装药射流冲击和其它弹药爆轰作用冲击时,只燃烧不爆轰。
出于对安全问题的强烈关注,弹药使用方对钝感弹药有迫切需求,弹药钝感特性在国外已开始逐步成为一项新的产品技术指标,其测试评估体系也趋于完善[3]。
固体火箭发动机作为重要的弹药组成部分,也必须满足IM 测试的要求。
为了使固体火箭发动机完全达到IM 测试的技术要求,国外的结论是必须使用复合材料发动机壳体和钝感固体推进剂[4]。
目前国外的钝感固体推进剂主要有美国研制的H TPE 推进剂、钝感NEPE 推进剂和法国国营火药与炸药公司研制的钝感低特征信号XLDB 推进剂,其性能已与在战术导弹中大量应用HTPB/AP 推进剂、常规NEPE 和XLDB 推进剂相当,并且在钝感特性方面有很大的改善;另外一系列采用了含能粘合剂、含能增塑剂及新型氧化剂等新型含能材料组分的推进剂配方,也表现出了较好的钝感弹药应用潜力,但这些配方仍处于开发之中。
1 HTPE 推进剂HTPE 推进剂是美国20世纪90年代新研制一类的以端羟基聚醚预聚物(H TPE )为粘合剂、以改善HT PB 复合推进剂钝感弹药特性为目的的战术导弹用固体推进剂,随着研制工作的深入和发展,已由最初的基础型配方发展到了最新的低成本配方。
双基固体推进剂的特性研究
摘要 ： 在不 同温度 和应变率下 ， 对双基 固体推进剂试件进 行 了单轴拉伸 试验 。提 出了一种针对双基推进剂屈服值的判
断方法 ． 应 用一元回 归数理统计方法对双基推进 剂力学性 能数据进行 了分析 。结果表 明， 双基推进 剂力学性 能与温度和应 变率具有明显的相 关性 ， 在２ ３ ３ ． １ ５ Ｋ下近似为脆性材料 ， 而在 ２ ８ ８ ． １ ５ Ｋ和 ３ ２ ３ ． １ ５ Ｋ下呈现明显的塑性流动。针 对双基推
进剂不 同受载情况 ， 提 出了与推进剂屈服值相关的强度准则 ， 以便 为双基推进剂 药柱设计及结构完整性分析 奠定基础 。
关键 词 ： 双基推进剂 ； 屈服值 ； 粘弹塑性 ； 强度 准 则 ； 结 构 完 整性
中图分类号 ： Ｖ ５ １ ２
文献标识码 ： Ａ
文章编号 ： １ ０ ０ ６ － ２ ７ ９ ３ （ ２ ０ １ ３ ） ０ １ ４ ３ ０ ９ ４ － ０ ４
固 体 火 箭 技 术 第３ ６卷第 １ 期
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｓ ｏ ｌ ｉ ｄ Ｒｏ ｃ ｋ ｅ ｔ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
双 基 固体 推 进剂 的特 性 研 究① 京理工大学 机械工程学 院， 南京 ２ １ ０ ０ ９ ４ ）
Ｄ ｏＩ ： １ ０ ． ７ ６ ７ ３ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６ — ２ ７ ９ ３ ． ２ ０ １ ３ ． ０ １ ． ０ １ ８
Ｓ ｔ ｕｄ ｙ ｏ ｎ ｔ ｈ ｅ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ｏ ｆ ｔ ｈ ｅ ｄ ｏ ｕ ｂ ｌ ｅ － ｂ ａ ｓ ｅ ｓ ｏ ｌ ｉ ｄ ｐ ｒ ｏ ｐ ｅ ｌ ｌ ａ ｎ ｔ
一种新型的聚合物钝感包覆发射药
82兵工学报・火化工分册第1期 1997年一种新型的聚合物钝感包覆发射药王琼林 刘少武 郝 宁 钱 渝(西安近代化学研究所 710065)摘要 采用密闭爆发器试验、14.5mm机枪试验、加速老化试验等方法,研究了钝感剂分子量对新型的聚合物钝感包覆枪炮发射药性能的影响。
结果表明与DBP钝感火药及未钝感火药相比,聚合物钝感包覆火药初始燃速较低,燃烧渐增性较强,内弹道效率较高,试验结果还显示聚合物钝感剂迁移比DBP小,且聚合物钝感剂迁移性随其分子量增大而下降。
关键词 发射药 钝感包覆 钝感剂分类号 TQ562A New Type of Poly m er D eterren t-Coa ted Gun Propellan tW ang Qiongli n L iu Shaowu Hao N i ng(X i’an M odern Chem istry R esearch Institute,X i’an 710065)Abstract A new type of po lym er deterren t2coated gun p ropellan t w as investigated by the m ean s of clo sed2 bom b tests,14.5mm gun firing tests and accelerated aging tests.T he resu lts show that po lym er deterren t2 coated p ropellan ts have low er in itial bu rn ing rate,h igher bu rn ing rate p rogressivity and h igher in teri o r ballis2 tic efficiency than tho se of DBP deterren t2coated one and uncoated one.T est data indicate that po lym er deter2 ren ts m igrate slow er than DBP.A nd w ith the increase of mo lecu lar w eigh t of the po lym ers,their m igrati on tendency decrease.Keywords P ropellan t,D eterren t2coated,D eterren t引 言单基型钝感包覆火药表面含有一种能有效降低火药燃速的钝感剂,使枪炮武器可以获得较低的膛压、较高的初速等优良的弹道性能。
含钾盐的NC／TMETN基钝感双基推进剂火焰结构研究
１ 引 言
用 一 羟 ｝基 乙烷 三 硝 酸 酯 （ ＭＥＩ 取 代 敏 感 ｛ 】 Ｔ ＇ Ｎ） 的硝 化 甘 油 （ ｃ） Ｎ ，是 实 现 双 基 系 固 体 推 进 剂 钝 感
的 重要 途 径 。法 国 已利 用 该 途 径 研 制 成 一种 新 型 的 、
程 的 影 响 ，为 选 择 合 适 的 钾盐 消焰 剂提 供 理 论 指 导 ， 本 文对 含钾 盐 消 焰 剂 的钝 感 推 进 剂 火焰 结 构 进 行 了
Ａｂ ｔａ ｔ ｓ ｒ ｃ ： Ｔ ｅ ｆ ｍｅｓ【ｃｕ ｅ ｆＮ Ｔ ３Ｎ ｉｓｌ ｉ ｖ ｒ ｐ ｌ ｎ ｏ ｔ ｎｕ ｉｅｅ ｔ ｏａ ｓｕ ｓ ｌ ｓｔｅｓ ｃ ｎ ｄ ｆ ｍｅ ｈ ａ ０ 】【ｒ。ｏ Ｃ／ ＭＥ － ｎ ｅｌ ｔ ｅｐ ｏ ｅＬ ｔ ｎａ ｉｇｄｆ ｒｎ ｔｓｉｍ ａｍ ａ ｈ ｅ ｏ ｄ ￣ ｌ ｌ １ ｓｉ ａ ｅ ｉ ｐ ａ ｓ ｐ ｒｂｏｓ ｒ ｓ ｄｅ ｙ … ｕ ｐｅ ｓｒ ｔ ｉｄ ｂ ｕ ｏ ｅｓｎ ｌ ｆ ｍｅ ａ ｌ ｃｔ ｎｎ ｏ ｒ ｐ ｙ Ｔ ｅｒ ｓｌ ｝ ｗ ｔ ｔ ｉｅ ｅ ｔ ｏａｓｕ ￣ｌｓ ｎ ｈｃ ｆｈ ｉ ｇ ｒ ｍｐｉ ａｉ ｈ ￣ｇａ ｈ ｈ ｅｕ ｔ ｓ ０ ｈ ｆ ｒｎ ｔｓｉｍ ． ｔ ｅ ａ ｌ ｔ ｅ ａ ｉ ｆ ｏ ｓ １ ａ ｄ ｐ ａ
维普资讯
２０ ０ ２年 ２』 ｊ 第２ ３卷 第 １ 期
推
进
技
术
ｂ． Ｏ ２ ０２ Ｖｏ ． Ｎｏ １ ２３
Ｊ ＲＮ Ｒ Ｕ［ ＯＮ Ｔ ＣＨＮ ＧＹ ＯＵ ＡＬ ＯＦ Ｐ ＯＰ ￣Ｉ Ｅ ＯＩ Ｏ
含 钾 盐 的 Ｎ ／ ＭＥ Ｎ基 钝 感 双 基推 进 剂 ＣＴ Ｔ 火 焰 结 构 研 究
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
推进技术国外新型钝感双基推进剂的研究赵凤起 李上文 宋洪昌 李凤生 摘 要 导弹武器的低易损性对火箭发动机提出了“钝感”的新概念和新要求,而发动机的钝感要求发展钝感的固体火箭推进剂。
介绍了国外研制的三种新型钝感双基推进剂,从中可看出:实现双基推进剂钝感的途径就是用新的钝感的硝酸酯增塑剂取代较敏感的硝化甘油(N G)。
主题词 钝感 双基推进剂 低易损性 增塑剂前 言随着高新技术在战争中的大量应用和武器使用环境的日趋苛刻,对武器在战场上的生存能力的要求越来越高,为此,武器的易损性问题已受到人们极大的关注,钝感弹药的研究也受到世界各国的高度重视。
所谓钝感弹药(Insensitive Munitions,缩写成IM)又称低易损(LOVA)弹药或不敏感弹药,它是一种能够可靠地履行其使命、使用方便、易于满足操作要求的弹药,当该弹药遭受不可预测的外界刺激时,它不容易产生剧烈的反应造成间接破坏,也就是说,当它受到子弹、高速破片、射流的撞击或其它机械冲击作用时不容易引起意外爆炸,在高温或火焰的“烤燃”时只燃烧,不爆轰,也不殉爆。
钝感弹药起初是美国海军根据1967年Forsate航空母舰搭载弹药燃烧爆炸,造成巨大损失,导致134人死亡的严重事故而提出要发展的弹药;之后,美国三军均参与了不敏感弹药研究,设立了不敏感弹药研究发展项目。
90年代,钝感弹药被列入1992财年美国国防关键技术中,要求无论是炸药、发射药还是火箭推进剂都应成为钝感弹药。
美国海军(1991年)和美国国防部(1994年)先后制定了钝感弹药的军用标准。
美国IM开发的基本方针是:今后开发的弹药都必须满足IM标准的要求;而在改进已装备的弹药中选择了十五种弹药,它们到1995年必须达到IM标准。
英国、法国也相继开展了对钝感弹药的研究,英国准备将钝感弹药用于新设计的核战斗部和常规战斗部的导弹,法国在空对空导弹、舰对舰导弹上部分装备了钝感弹药。
法国火炸药公司和政府部门投入了大量资金,研制适用于火箭发动机的钝感推进剂,已积累了大量的经验和数据。
由此不难看出,钝感弹药已成为当前国外研究的重要热点之一。
钝感弹药种类繁多。
导弹武器的低易损性对火箭发动机提出了“钝感”的新概念和新要求。
发动机的钝感一方面要求发展新的壳体制造技术,另一方面就是要研制钝感的固体火箭推进剂。
目前,国外在钝感推进剂方面已进行了广泛的、卓有成效的研究,而国内至今却没有引起足够的重视,也没有开展这方面的研究,对此,本文对国外新型钝感双基推进剂的研究进行了介绍,以供有关部门和同行参考。
本文1999203229收到,作者赵凤起、李上文分别为西安近代化学研究所高工、研究员,宋洪昌、李凤生为南京理工大学教授。
1 SD1175推进剂15年前,法国海军就致力于改善火箭发动机的易损性。
作为固体推进剂的主要研制单位,法国火炸药公司(SN PE )从双基推进剂开始,率先研制成功为钝感弹药使用的挤压成型双基推进剂,并为其命名为SD1175。
该钝感推进剂采用三羟甲基乙烷三硝酸酯(TM ETN )取代硝化甘油(N G )的技术途径。
因为N G 很敏感而且能量大,因此在加工处理时很危险,而TM ETN 的挥发性低、加工性能良好,感度比N G 低很多,且有更好的热稳定性和比N G 低的迁移性,因此选择它作高能增塑剂。
SD1175推进剂选用的是含氮量12.6%的硝化棉(NC ),安定剂含量(1.8%)也已足够,因为TM ETN 有着很好的安定性,此外,还加入了一种不含能的增塑剂以改善推进剂的机械性能。
该推进剂的弹道改良剂采用的是SN PE 专门为DB 推进剂研制的铅铜复盐,这种复盐只需用很少的量(1.8%)即可有效地降低压力指数(n ),同时还可提高推进剂的抗老化断裂性能。
该推进剂的燃烧性能见图1。
为了消除声振荡燃烧不稳定性,SD1175中选用了一种适宜的燃烧稳定剂,最佳含量1.8%,这种添加剂对减少排气中的烟雾亦有好处。
SD1175推进剂的制造采用的是常规的无溶剂挤压成型工艺。
图1 SD1175的燃速与压力关系(标准发动机) 作为钝感弹药,必须达到真正的钝感弹药标准,它必须是在外界刺激下不能爆炸的1.3级推进剂。
根据美国的TB70022标准,对SD1175进行了试验研究。
在规定的试验中,SD1175显示出了良好的性能,如对热稳定试验、点火和自由燃烧试验只燃烧,撞击感度试验结果为无反应,爆轰试验为不爆轰,隔板试验为50片(要求<70片)。
因此,SD1175的危险级别达到了美国国防部的1.3级标准。
对于SD1175推进剂的星孔内燃药柱,按照美国军用标准M IL・STD2105A 的钝感弹药标准在70mm火箭发动机中进行了试验和鉴定,证明使用SD1175推进剂的发动机是不敏感的,在试验中没有观察到爆炸和殉爆扩展现象。
总之,SD1175是一种新型低特征信号、钝感的推进剂。
与双基推进剂相比,其易损性的改进情况见表1。
2 SD1178推进剂为了消除SD1178推进剂中铅化物的毒性,强调保护环境,SN PE 在SD1175的基础上,又对其进行了改进,研制成非铅挤压成型双基推进剂,牌号为SD1178。
该推进剂用两种含能增塑剂的混合物(TM ETN 、TEG DN )代替了N G ,制得的推进剂兼顾了多方面需要:a )满足美国钝感弹药要求(TB70022和M IL 2STD2105A );b )符合环境保护法规;c )再现了美国常规挤压成型推进剂NOSIH AA2的性能;d )燃烧稳定;e )低特征信号。
SD1178的配方为:表1 挤压双基推进剂的易损性改进情况推进剂A SD1175主要组分NC +N G NC +TMETN 爆热(J/g )42004032密度(g/cm 3)1.62 1.56隔板试验/(片数)6250爆轰试验燃烧不爆轰不燃烧在2.75″火箭发动机中的评价快速烤燃燃烧燃烧慢速烤燃燃烧燃烧子弹撞击燃烧碎片殉爆试验爆轰、扩展不扩展图2 SD1178的燃速与压力关系(标准发动机)NC +TM EIN 94.4%,TEG DN 1.5%,非铅催化剂3%,燃烧稳定剂1%,石蜡0.1%。
其燃烧性能见图2。
SD1178推进剂可用于任何需要钝感推进剂和无毒添加剂的方案,其应用价值已逐渐显示出来。
目前很难找到完全适合于替代70mm 火箭发动机的NOSIH AA2推进剂,但SD1178可取代现在装备的该双基推进剂,这即是YHDRA70方案。
3 ARCOCE L 440美国的亚特兰大研究公司(ARC )于80年代中期开始研制1.3级的微烟推进剂,起初他们采用的是在1.1级的XLDB 粘合剂体系添加硝酸铵(AN )、硝基胍(NQ )和硝酸胍的办法,但是由于这些添加剂恶化了燃烧性能和弹道性能,该途径不得不放弃。
在1990年,他们又回到硝酸酯增塑NC 的浇铸双基(CDB )推进剂的研究方向上来。
在美国军队导弹总部的经费支持下,他们选择了如下的基础配方:B TTN/DEG DN/NC 90.97%,弹道改良剂2.45%,安定剂4.58%,固化剂2.0%。
从配方中不难看出,他们是用B TTN (撞击感度58cm )和DEG DN (175cm ～180cm )混合酯取代了N G (15cm )达到了钝感的目标,但是其高温物理性能和弹道性能需要改进。
对此,研究者通过调节不同的NC 分子量比来控制物理性能;通过筛选由M ICOM研制的LC(铅铜)系列弹道改良剂来改善燃烧性能;在不损失1.3级危险性能的情况下,通过添加少量高能硝酸酯(N G、DINA)和硝酸铵来改善综合性能,最后得到了ARCOCEL440配方。
ARCOCEL推进剂具有优异的物理性能-27.8K～80.6K,极佳的热安定性和贮存寿命。
它已成功地通过了3个直径178mm飞行战术发动机的点火试验考核,子弹撞击、碎片撞击和慢速烤燃等IM要求也已通过,因此,实验证明它是一种高性能的1.3级微烟推进剂。
4 结束语国外尤其是美、法、英、德、日等国家对不敏感弹药尤为重视,它们不仅制定了IM标准,而且在不敏感推进剂的研究方面已做了大量工作,并且有些推进剂已应用于型号火箭发动机中,提高了武器的低易损性和生存能力。
我国在不敏感炸药和LOVA发射药方面已做了一些研究工作,但是在钝感推进剂方面却仍为空白,尚未对推进剂的钝感性能开展研究工作,因此,在火箭发动机的低易损性方面,我国已远远落后于西方国家。
针对此情况,我们应从现在开始着手对钝感推进剂开展研究工作:1)充分认识钝感推进剂在未来战术火箭发动机中应用的重要性,提高保存自己、有效制敌、扩展生存环境的意识,跟踪并了解国外在IM弹药研究中的进展和发展策略,以便为我所用。
2)从双基推进剂入手,用钝感的硝酸酯增塑剂取代较敏感的N G,降低推进剂的撞击感度,并在殉爆试验中不产生扩展现象,这是实现双基推进剂钝感化的必由之路。
3)建立钝感弹药的检测方法如慢速烤燃、快速烤燃、子弹撞击、碎片撞击、殉爆、爆轰试验等。
参照美国或法国IM弹药国军标,提出我国的IM军用标准。
地平线项目沉没,PAAMS前进法国、意大利和英国已放弃根据地平线项目建造22艘通用新一代护卫舰的计划。
这一消息是在英国经过数月考虑决定退出128.8亿美元的地平线计划后宣布的。
英国曾计划购买12艘通用新一代护卫舰,但它现在决定推进费效比更好的战舰项目。
1999年3月25日利用在华盛顿举行的纪念北约成立50周年庆典的机会,英、法、意三国国防部长就地平线项目今后的命运进行了讨论。
会后发表了措词谨慎的联合声明。
声明称,将继续开发PAAMS(主防空导弹系统),但将不再就通用新一代护卫舰签定一个主合同,而是创造机遇,三国合作采购舰上武备。
刘英姿。
