清水混凝土施工技术论文
清水饰面混凝土施工技术及质量要求论文

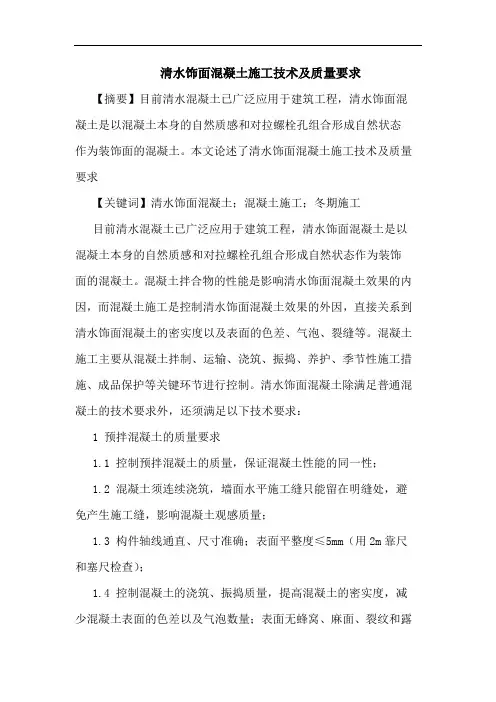

清水饰面混凝土施工技术及质量要求【摘要】目前清水混凝土已广泛应用于建筑工程，清水饰面混凝土是以混凝土本身的自然质感和对拉螺栓孔组合形成自然状态作为装饰面的混凝土。
本文论述了清水饰面混凝土施工技术及质量要求【关键词】清水饰面混凝土；混凝土施工；冬期施工目前清水混凝土已广泛应用于建筑工程，清水饰面混凝土是以混凝土本身的自然质感和对拉螺栓孔组合形成自然状态作为装饰面的混凝土。
混凝土拌合物的性能是影响清水饰面混凝土效果的内因，而混凝土施工是控制清水饰面混凝土效果的外因，直接关系到清水饰面混凝土的密实度以及表面的色差、气泡、裂缝等。
混凝土施工主要从混凝土拌制、运输、浇筑、振捣、养护、季节性施工措施、成品保护等关键环节进行控制。
清水饰面混凝土除满足普通混凝土的技术要求外，还须满足以下技术要求：1 预拌混凝土的质量要求1.1 控制预拌混凝土的质量，保证混凝土性能的同一性；1.2 混凝土须连续浇筑，墙面水平施工缝只能留在明缝处，避免产生施工缝，影响混凝土观感质量；1.3 构件轴线通直、尺寸准确；表面平整度≤5mm（用2m靠尺和塞尺检查）；1.4 控制混凝土的浇筑、振捣质量，提高混凝土的密实度，减少混凝土表面的色差以及气泡数量；表面无蜂窝、麻面、裂纹和露筋现象；1.5 混凝土的表面清洁、色泽一致、棱角方正、线条顺直；1.6 模板接缝、对拉螺栓留设有规律性；1.7 做好混凝土养护工作，保护好清水混凝土成品；1.8 对照混凝土饰面效果所要达到的质量标准，严格按样板施工；1.9 冬期施工时，采取措施消除温度变化对清水饰面混凝土观感的影响。
2 混凝土施工技术2.1 预拌混凝土的质量控制2.1.1 混凝土拌制严格执行同一配合比，保证原材料的产地、规格和主要性能指标不变。
控制混凝土搅拌时间比普通混凝土延长2o-3os。
根据气温条件、运输时间(白天或夜间)、运输道路的距离和砂石含水率变化等情况，及时适当地对原配合比进行微调，确保混凝土供应质量。
土建施工清水混凝土技术作用论文

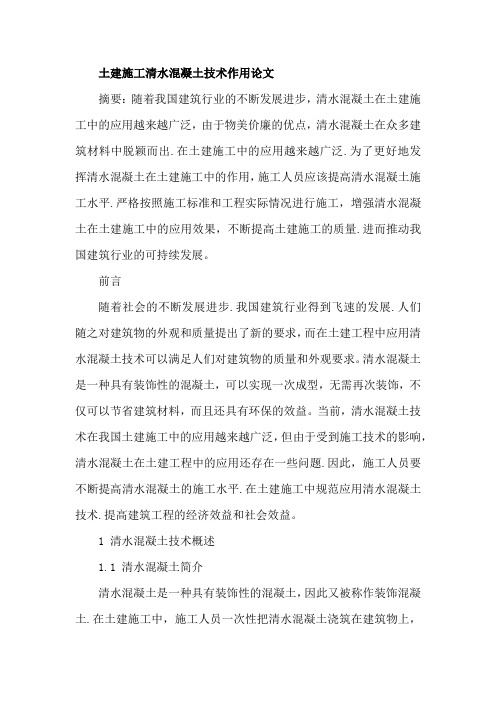

土建施工清水混凝土技术作用论文摘要：随着我国建筑行业的不断发展进步，清水混凝土在土建施工中的应用越来越广泛，由于物美价廉的优点，清水混凝土在众多建筑材料中脱颖而出.在土建施工中的应用越来越广泛.为了更好地发挥清水混凝土在土建施工中的作用，施工人员应该提高清水混凝土施工水平.严格按照施工标准和工程实际情况进行施工，增强清水混凝土在土建施工中的应用效果，不断提高土建施工的质量.进而推动我国建筑行业的可持续发展。
前言随着社会的不断发展进步.我国建筑行业得到飞速的发展.人们随之对建筑物的外观和质量提出了新的要求，而在土建工程中应用清水混凝土技术可以满足人们对建筑物的质量和外观要求。
清水混凝土是一种具有装饰性的混凝土，可以实现一次成型，无需再次装饰，不仅可以节省建筑材料，而且还具有环保的效益。
当前，清水混凝土技术在我国土建施工中的应用越来越广泛，但由于受到施工技术的影响，清水混凝土在土建工程中的应用还存在一些问题.因此，施工人员要不断提高清水混凝土的施工水平.在土建施工中规范应用清水混凝土技术.提高建筑工程的经济效益和社会效益。
1 清水混凝土技术概述1.1 清水混凝土简介清水混凝土是一种具有装饰性的混凝土，因此又被称作装饰混凝土.在土建施工中，施工人员一次性把清水混凝土浇筑在建筑物上，不需要再用其他材料装饰建筑物。
在土建施工中应用清水混凝土技术.不但可以节约工程成本，避免建筑物墙壁出现开裂的现象.提高建筑物的质量，而且可以实现环保的社会效益。
但是，在土建施工中应用清水混凝土技术时，施工人员要严格按照施工规范进行施工.以达到理想的施工效果，保证建筑物外观的美观性。
1.2 土建施工应用清水混凝土技术存在的问题1.2.1 配料问题清水混凝土是有水、水凝、掺合料等不同的材料，按照严格的比例调配而成，在调配的过程中，一旦比例不对，就会导致颗粒太大、水凝碱浓度过高等问题出现，导致清水混凝土性质发生改变。
这样.不仅会增加的施工人员的施工难度，而且无法达到理想的施工效果。
高层住宅建筑论文清水混凝土施工论文
高层住宅建筑论文清水混凝土施工论文【摘要】清水混凝土具有节约投资、耐久性好和外表美观的优点，在提高工程质量的基础上，也实现了经济效益和社会效益。
可以预见，随着经济社会的不断发展，人们视觉审美观的日益提高，清水混凝土必将成为我国建筑的主要流派之一，在我国也将得到更广泛的应用。
简单来说，清水混凝土就是通过处理浇筑后形成的混凝土原表面，来实现表面美观效果的现饶混凝土工程。
与普通混凝土相比，清水混凝土是一次性浇筑成型，并且绕筑出的混凝土质量较高，外墙不再需要任何装饰，即加快施工进度，又节省了部分施工作业，具有很高的经济效益和社会效益。
随着现代社会的发展，建筑形式也呈现了多样化趋势，清水混凝土也越来越受到建筑设计师和业主的青睐。
1清水混凝土施工工艺和技术清水混凝土施工最重要的四个环节是测量放线、钢筋工程、模板工程和混凝土工程，在施工中要以测量放线为先导、以模板设计为重点，以钢筋的精确绑扎和混凝土的规范施工为保证。
1.1测量放线测量放线是清水混凝土施工的基础，贯穿于各个施工环节中，在施工过程中应把握以下几个方面：（1）施工竖向精度施工场区水准点的设置应大于3个，并且为了便于相互通视和校核，每个水准点的间距应保持在50～100m。
并且由于水准点是竖向控制的基准依据，因此墙上水准点的应设置在稳定物体上。
（2）平面轴线投测设计轴线和细部线精确度与平面轴线精度密不可分，因此在平面上设计轴线和细部线，应首先校核轴线控制桩投测到施工平面图到纵横轴线。
此外在具体工程实践中还需注意：上下楼层间的垂直偏差应小于3mm；竖向施测要在施工平面测量工作完成后方可进行；每段轴线施测自检合格后才能报检。
1.2钢筋工程（1）钢筋的选用采购钢筋宜选没有锈蚀的钢筋为好，已经发生壳锈的钢筋不宜选用，发生壳锈并在钢筋表面形成锈斑的钢筋不得选用。
因为锈蚀的钢筋在储存过程中锈蚀容易发展加剧，即使加工前进行了除锈处理，在很短的时间又会出现明显的水锈。
建筑工程中清水混凝土施工方法论文
试论建筑工程中清水混凝土施工方法【摘要】本文作者结合多年施工实践经验，谈谈清水混凝土施工方法和质量控制措施。
【关键词】清水混凝土；施工方法；质量；措施；清水混凝土又称装饰混凝土，因其极具装饰效果而得名。
它属于一次浇注成型，不做任何外装饰，直接采用现浇混凝土的自然表面效果作为饰面，因此不同于普通混凝土，表面平整光滑，色泽均匀，棱角分明，无碰损和污染，只是在表面涂一层或两层透明的保护剂，显得十分天然、庄重。
清水混凝土是混凝土材料中最高级的表达形式，它显示的是一种最本质的美感，体现的是“素面朝天”的品位。
因此建筑师们认为，这是一种高贵的朴素，看似简单，其实比金碧辉煌更具艺术效果。
1 清水混凝土的施工技术要点1.1 施工工艺与传统工艺的不同之处由于清水混凝土对施工工艺要求很高，因此与普通混凝土的施工有很大的不同，具体表现在：每次打水泥必须先打料块，对比前次色彩，通过仪器检测后才可继续打；必须震捣均匀；施工温度要求十分严格，适合在 4~10 月间施工；对施工人员的现场管理也十分重要，每一道工序都必须仔细；由于清水混凝土一次浇注完成，不可更改的特性，与墙体相连的门窗洞口和各种构件，埋件须提前准确设计与定位，与土建施工同时预埋铺设。
由于没有外墙垫层和抹灰层，施工人员必须为门窗等构件的安装预留槽口，并且清水墙体上若安装雨水管，通风口等外露节点也须设计好与明缝等的交接。
1.2 施工技术要点清水混凝土施工的技术关键有以下三点：1.2.1 混凝土配合比设计和原材料质量控制每块混凝土所用的水泥配合比要严格一致；新拌混凝土须具有极好的工作性和粘聚性，绝对不允许出现分层离析的现象。
原材料产地必须统一，所用水泥尽可能用同一厂家同一批次的；砂、石的色泽和颗粒级配均匀。
1.2.2 模板工程。
清水混凝土施工用的模板要求十分严格，需要根据建筑物进行设计定做，且所用模板多数为一次性的，成本较高，转角、梁与柱接头等重要部位最好使用进口模板；模板必须具有足够的刚度，在混凝土侧压力作用下不允许有一点变形，以保证结构物的几何尺寸均匀、断面的一致，防止浆体流失；对模板的材料也有很高的要求，表面要平整光洁，强度高、耐腐蚀，并具有一定的吸水性；对模板的接缝和固定模板的螺栓等，则要求接缝严密，要加密封条防止跑浆；固定模板的拉杆也需要用带金属帽或塑料扣，以便拆模时方便，减少对混凝土表面的破损等等。
房建工程清水混凝土施工技术论文
房建工程清水混凝土施工技术摘要：清水混凝土的质量是在整个施工过程中完成的,因此在施工过程中项目部应当强调过程质量控制,每道工序的质量指标必须分解和落实到人，检查应及时到位，后期的成品保护也十分重要，因此也要制定成品保护措施。
本文结合实例探讨了清水混凝土模板设计和施工技术。
关键词：房建工程清水混凝土技术要求施工技术中图分类号：tu74文献标识码： a 文章编号：随着设计和施工水平的提高,多层和高层建筑越来越广泛地采用钢筋混凝土结构。
现浇施工的框架,剪力墙结构，框剪结构等均具有良好的整体性，耐久性，具有良好的抗震性能。
但现浇施工工序复杂，手工作业多，容易出现混凝土胀模，构件位置偏移，露浆等质量通病。
钢筋混凝土工程如果能达到清水混凝土的要求，既保证了工程质量，又节省了大量的粉刷材料和人工费用，加快了施工工期，是一件一举多得的好事。
1、工程概况某工程总占地面积704.618 亩，分为a、b、c 三个区。
项目建设住宅楼及公共建筑50栋，其中塔式高层住宅楼19 栋、板式小高层住宅楼28 栋、多层公共建筑3 栋，配套有餐饮、商场、娱乐、会馆、幼儿园、派出所、体育场馆等功能设施。
2、清水混凝土模板设计和施工技术（1）模板设计模板设计是清水混凝土施工技术的关键一环，面板和支架的选择妥当与否对清水混凝土的质量有很大的影响。
因此，要选择材料质地坚硬，表面光滑不易吸水受潮变形，且几何尺寸准确的面板，如酚醛树脂浸渍纸复合胶合板等；选择扣件式钢管架或门式钢管架做为支架，减小整体和局部附加变形。
由于整个标准层建筑平面中无相似形平面和平面对称性，致使模板通用性、互换性差。
为减少模板投入量，将不具有互换性的核心筒部分独立划分为一个流水段，按照每一流水段模板的配置等量的原则，以中间的轴线为分段界线，将标准层划分为ⅰ、ⅱ两个流水段，使其模板的公用部分可周转使用。
对不具有互换性的模板，则采取在每次支模板时调剂使用。
（2）模板安装：模板安装方案如下：①墙模板、电梯井筒模分别选用整体式全钢大模板及提升伸缩井筒模；②现浇楼板底模采用支撑、早拆头、木龙骨、胶合板散拆支模方案；③门窗洞口采用自行设计、制作的组合式模板，边框木楞采用定型角钢护角，阴角配置快拆装置，使用效果好、拆卸方便、周转快，门窗洞口垂直、方正；④为确保踏步侧板强度、刚度，在侧板的外侧，位于两边各加1 根木楞，从而使踏步板侧面垂直、平整、不翘曲；⑤外墙房间水平缝过渡带采用预留装饰线条的方法，即在大模板上加150mm 高的钢板，下设7mm 厚、10cm 左右宽(但同一层必须一致)橡皮条，上下用胶水粘上，确保密封、不漏浆，拆模后留下1 条有规则的装饰线；⑥大模板阴角节点采用角模勾栓，确保了阴角稳定、方正；⑦大模板阳角节点利用大模板相交的自然构造密封，采用45°斜拉支座，连接两模板，达到不漏浆，确保阳角方正的目的。
绿色混凝土新技术论文（2）

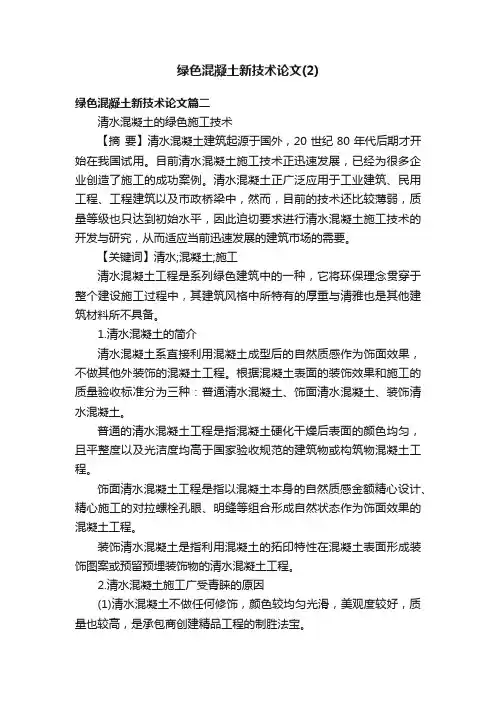

绿色混凝土新技术论文(2)绿色混凝土新技术论文篇二清水混凝土的绿色施工技术【摘要】清水混凝土建筑起源于国外，20世纪80年代后期才开始在我国试用。
目前清水混凝土施工技术正迅速发展，已经为很多企业创造了施工的成功案例。
清水混凝土正广泛应用于工业建筑、民用工程、工程建筑以及市政桥梁中，然而，目前的技术还比较薄弱，质量等级也只达到初始水平，因此迫切要求进行清水混凝土施工技术的开发与研究，从而适应当前迅速发展的建筑市场的需要。
【关键词】清水;混凝土;施工清水混凝土工程是系列绿色建筑中的一种，它将环保理念贯穿于整个建设施工过程中，其建筑风格中所特有的厚重与清雅也是其他建筑材料所不具备。
1.清水混凝土的简介清水混凝土系直接利用混凝土成型后的自然质感作为饰面效果，不做其他外装饰的混凝土工程。
根据混凝土表面的装饰效果和施工的质量验收标准分为三种：普通清水混凝土、饰面清水混凝土、装饰清水混凝土。
普通的清水混凝土工程是指混凝土硬化干燥后表面的颜色均匀，且平整度以及光洁度均高于国家验收规范的建筑物或构筑物混凝土工程。
饰面清水混凝土工程是指以混凝土本身的自然质感金额精心设计、精心施工的对拉螺栓孔眼、明缝等组合形成自然状态作为饰面效果的混凝土工程。
装饰清水混凝土是指利用混凝土的拓印特性在混凝土表面形成装饰图案或预留预埋装饰物的清水混凝土工程。
2.清水混凝土施工广受青睐的原因(1)清水混凝土不做任何修饰，颜色较均匀光滑，美观度较好，质量也较高，是承包商创建精品工程的制胜法宝。
(2)清水混凝土施工消除了由于抹灰工程容易空鼓、脱落和裂缝的问题。
(3)进行清水混凝土施工，取得的环境效益较为明显。
清水混凝土技术取消了抹灰又取消了湿作业，提高了现场文明的施工程度，减少了建筑垃圾。
(4)清水混凝土取消了抹灰层和面层，民用工程中一般稍加修饰就可以直接刮腻子、涂刷面漆。
3.清水混凝土施工工艺3.1工程概况某公司承建的恒大名都剧场总建筑面积16000�O，地下室一层约4000�O，地上共三层12000�O，其中一、二层为商城，三层为影剧院。
土建施工论文清水混凝土施工论文
土建施工论文清水混凝土施工论文摘要：清水混凝土施工技术具有着成本低、施工质量高的特点。
但是，在清水混凝土技术的实际应用过程中，还存在着对施工条件要求苛刻的问题。
针对这样的情况，就需要进一步开展对清水混凝土施工技术的研究，挖掘出清水混凝土施工技术的更多潜力，造福于人民群众。
清水混凝土的优点在于一次成型、不剔凿修补、不做任何装饰，减少了许多后续工作，节省了工期，降低了工程造价。
但由于施工工艺烦琐，为达到设计目的，需要在原材料的选择、模板的设计与安装、混凝土浇筑等工序中安排好项目管理和技术质量控制工作。
如果施工过程中细节操作不当，致使清水混凝土质量达不到要求，不但会造成经济上的浪费，同时还会对工期造成影响。
所以，严谨的技术措施是保证清水混凝土作业的必要前提。
1清水混凝土施工技术的应用意义1.1通过使用清水混凝土工艺，可以通过清水混凝土施工技术之中的一次成型工艺，有效的避免传统的混凝土施工过程之中存在的抹灰操作过程，可以有效的降低建筑物在修建过程之中所产生的建筑垃圾的数量，进而有效的发挥出节能环保的作用。
1.2通过使用清水混凝土工艺，可以通过对一次成型技术的应用，有效的避免传统的混凝土施工过程之中存在的抹灰开裂问题的产生，与此同时，由于清水混凝土建筑物的内部是一体性结构，还可以有效的避免建筑物出现结构裂缝问题，有效的提升建筑物的施工质量。
此外，在进行清水混凝土施工工程的过程之中，由于采用的一体成型技术，这就可以有效的避免在建筑过程之中存在建筑的死角，每一步的施工工序对清水混凝土建筑物的施工质量都有着重要的影响，可以间接的督促建筑施工团队在施工过程之中，认真的对待每一个施工缓解，进而保证建筑工程的施工质量得到有效的管理。
1.3通过使用清水混凝土工艺，可以有效的避免常规的混凝土施工之中所必须的抹灰施工、吊顶施工、装饰施工等步骤，有效的降低建筑工程的总体造价。
与此同时，清水混凝土建筑物的整体施工质量较高，不会产生后续的施工质量问题，有效的降低建筑工程的总体施工造价。
清水混凝土施工工艺在建筑工程中的应用优秀论文
清水混凝土施工工艺在建筑工程中的应用优秀论文清水混凝土施工工艺在建筑工程中的应用优秀论文摘要：在现代的建筑工程中，由于科学技术的高速发展，从而涌现出了大量先进的施工技术和建筑材料，而随着这些先进的施工技术以及建筑材料的广泛应用，使得当前建筑工程的质量和性能都得到了大幅度提升，进而为我国建筑工程的建设创造了有利条件，同时也为我国的经济建设奠定了坚实的基础。
清水混凝土就是当前建筑工程中应用最为广泛且非常先进的建筑材料，然而由于清水混凝土施工工艺对施工人员有着较高的要求，因此，在清水混凝土施工过程中，如何提高清水混凝土施工工艺的水平以及提高建筑工程的质量和性能就成为了当前所亟待解决的问题。
然而就当前清水混凝土施工的实际情况而言，要想进一步提高清水混凝土施工工艺的水平，还必须要加大对清水混凝土施工的分析研究力度。
通过对清水混凝土施工工艺的深入分析，然后对清水混凝土施工工艺在建筑工程中的应用进行了详细阐述，以供同行参考。
关键词：清水混凝土;施工工艺;建筑工程建筑建设是人类生存和发展中的本能，同时建筑也是人类赖以生存的基础，而随着社会的发展，人们对现代建筑也有了新要求。
在现代的建筑工程建设中，随着对各种先进施工技术和建筑材料的应用，使得现代建筑的质量和性能都得到了大幅度提升，从而为当前的建筑建设创造了有利条件，同时也有效地满足了人们对现代建筑的要求。
在当前的建筑工程中，清水混凝土是一种应用广泛且技术含量较高的技术，因此，在当前的建筑工程建设中，如何提高清水混凝土施工工艺的水平就显得尤为重要。
然而尽管当前建筑施工技术和建筑材料的质量和性能都得到了大幅度提升，然而在实际的清水混凝土施工过程中，却还是不免会出现各种问题，从而影响到清水混凝土施工的质量和效率，甚至还影响到整个建筑工程的质量和性能。
在清水混凝土施工过程中，为了确保清水混凝土施工的质量和效率，就必须要严格按照设计要求和有关规定进行施工，从而才能够为建筑工程的后续施工奠定基础。
建筑学毕业论文浅议清水混凝土施工的工艺要求
浅议清水混凝土施工的工艺要求摘要：清水混凝土又称装饰混凝土，是指一次成型、不做任何外装饰，直接采用现浇混凝土的色作为饰面的混凝土。
作为混凝土材料中最高级的表达形式——清水混凝土，经历了漫长的，在国外已经广泛应用于建筑施工领域。
关键词：清水混凝土材料施工技术 1 清水混凝土的施工要点在，清水混凝土尚处于发展阶段，属于新兴的施工工艺，真正掌握此类建筑的设计和施工的单位不多。
清水混凝土墙面要到达比较理想的清水混凝土饰面效果，关键是两个方面：清水混凝土的原料选择和清水混凝土的施工技术。
下面主要从这两个方面来进行介绍。
1.1清水混凝土的原材料选择及配合比设计原则 1.1.1 混凝土原材料的选择①水泥。
选用的水泥应具有质量稳定，含碱量低，C3A含量小，强度富余系数大、活性好，标准调度，用水量少，并且原材料色泽均匀一致，强度等级不宜低于42.5R。
②骨料。
精骨料选用的原则是强度高，连续级配好，并且颜色一致的碎石，含泥量应小于1%，大于5mm的纯泥含量，应小于0.5%，针片颗料含量不大于15%，骨料不带杂物。
细骨料选用中粗砂，细度模数在2.3以上，颜色应一致，含泥量控制在3%以内，大于5mm纯泥含量小于1%，有害物质控制量不大于1.0%，粗细骨料其碱活性必须符合要求。
③磨细矿物掺合料。
在混凝土中掺加矿物掺合料已是混凝土发展的一个趋势，故其粉煤灰等掺合量应不超过胶结料总量的25%，矿粉要求密度在2.5g/cm3左右，平均粒径0.1mm～0.2mm。
④外加剂。
外加剂要求减水效果明显，能够满足混凝土的各项工作性能，且与水泥相适应，如进入冬季施工时，应对各种外加剂进行试验选用，以达到施工及成品的效果。
1.1.2 配合比设计原则根据《混凝土的性能》和《混凝土》，清水混凝土的工作性能包括流动性、填充性、耐久性等，下面从以下几点来分析混凝土配合比设计原则。
①耐久性为了提高清水饰面混凝土的耐久性，应主要从抗渗性、抗化学侵蚀性等方面采取措施。
高级住宅建筑清水混凝土施工论文
高级住宅建筑的清水混凝土施工【关键词】竹胶板；清水混凝土；浇筑引言高级住宅建筑施工中采用清水混凝土技术可节省大量粉刷材料和人工费用，并可一定程度上缩短工期，但其要达到预期的装饰效果对施工技术和现场管理均是一种极大的挑战，施工中应做到没道工序均仔细施工，同时清水混凝土一次性浇筑成型和不可更改的特性决定在同墙体连接的各类构件、埋件的位置尺寸应非常准确，并应与土建施工同时进行，并且要求外露节点部位应设计好与明缝交接措施等，探讨清水混凝土施工技术对提高其施工质量具有深远意义。
1 钢筋工程建成后的清水混凝土长期暴露于自然环境中，因而应严格控制内部钢筋保护层厚度，采用的垫块应提前制作，其强度达到要求后方可采用并应保证垫块同混凝土为同批料同色，垫块用尼龙塑料进行绑扎；钢筋绑扎前应先在模板上画出主筋、分布筋间距，并以此进行钢筋绑扎；对工程采用的钢筋应按照规定抽取试件进行力学性能测试，对检测合格的产品方可使用；钢筋加工的弯钩和弯折必须符合要求，直径超过16的钢筋可采用焊接或机械连接，而其余规格的钢筋则应绑扎连接，接头部位应设置在受力较小或受压区，并应满足规范要求；钢筋绑扎应用防锈镀锌钢丝，绑扎接头应全部向钢筋内侧设置，并应将外侧扎丝圆钩全部压平以防双层双向筋外露，为保证上层钢筋位置应在两层筋间设置几字形马凳；如钢筋采用焊接连接则应采用竖向电渣压力焊和闪光对焊施工[1]。
2 模板施工应结合不同部位尽量设计大模板以减少模板投入，清水混凝土模板易采用刚度较好，在模板侧压力作用下不应出现任何变形以保证构件的几何尺寸，防止混凝土施工中浆体流失；吸湿性均匀的钢木组合体系模板或粘接复合塑料模板，模板安装前应将板面清理干净，并均匀涂刷适量脱模剂，并不允许漏刷，若选用刚模板则应对其进行打磨抛光处理以保证表面光洁度；模板拼装应确保标高及几何尺寸准确，拼缝及龙骨及扣件安装牢固，以免在混凝土浇筑过程中出现漏浆，并应确保模板拼装牢固，板块间接缝高差及宽度小于1.5mm；墙体模板应在墙体根部焊接钢筋撑以保证墙体截面尺寸并防止整体移位，门窗洞口部位尺寸、标高及加固程度应准确，并在该部位粘贴海绵条；模板支撑前应在其下口做找平层并粘贴高压海绵条以保证下口严密，避免在穿墙螺栓时出现高低错位现象，并保证墙体垂直度；整个模板施工应尽量减少接缝，尤其避免在构件大面积区域出现接缝；固定模板采用的拉杆应带有金属帽或塑料扣以便拆模过程中减少对混凝土表面破损；模板安装完毕后应检查其平面位置、顶部标高、节点联系和垂直度等，并应对其纵横向进行加强，并待其强度和表面平整度等方面符合要求后方可进行混凝土浇筑[2]；模板拆除后螺栓孔等部位应用同标号砂浆抹平，并待其强度一定后用砂轮机磨平，并用砂纸磨光滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析清水混凝土施工技术
【摘要】随着城市经济建设的发展，市容市貌日新月异，桥梁施工的外观质量要求越来越高，以某大桥为例，详细介绍了清水混凝土的施工工艺及应用，以期对以后同类型施工有一些作用。
【关键词】清水混凝土；施工工艺；质量控制
1 清水混凝土施工工艺
工艺流程
模板设计--加工制作--钢筋制作、安装--脱模剂选择与涂刷操作--模板安装--混凝土人模浇筑振捣--模板拆除及修整保护--对拉螺栓孔眼封堵及混凝土缺陷修复--混凝土养护及外观保护。
2 模板工程
2.1 模板设计
模板设计应保证模板结构构造合理，强度刚度满足构造物施工要求，牢圈稳定拼缝严密，规格尺寸准确，方便人员组装和支拆。
在吊重允许范围内，模板的分块力求定型化、整块化、模数化、通用化、大块化。
该工程为钢模板，其面板分割缝为竖向布置，竖向接高时，其模板横缝在同一高度上。
面板接缝、模板拼缝、施工缝应横平竖直。
对拉螺栓在满足结构物受力要求的前提下，孔眼的排布应纵横对称、间距均匀，有一定的规律性、装饰性。
2.2 模板加工制作
重点是控制模板的支撑系统及拼缝、平整度、平直度等指标。
为保证模板组合效果，涂刷脱模剂前对模板进行现场预拼，逐一对模板
表面平整度、截面尺寸、相邻板面高低差、肥边、毛边等以及对拉螺栓组合安装情况进行校核，对影响构造物外观尺寸及观感的部位进行修整，以此来保证外露结构物模具的使用质量。
根据预拼情况在模板背面编号，以便安装需要。
2.3 脱模刺选择及涂刷操作
经过多次试验及现场比对，决定采用zm-90建筑模板长效脱模剂。
在模具整修到位的前提下，先行对模板与混凝土接触面的表面用磨光机进行打磨，清除锈迹及污物，再用洗洁精及钢丝球进行清洗，后用清洁水冲洗表面，用毛中擦拭干净后晾干。
选择在干燥凉爽的气候条件下进行涂刷，在整个施工过程中要保护好脱模剂膜层免受任何损伤，以保证钢模板脱模需要和混凝土外观质量。
2.4 模板安装
根据预拼编号按顺序进行模板安装，注意使面板接缝、模板拼缝横平竖直。
吊装时，注意对钢筋保护层垫块的保护。
对拉螺栓套穿pvc 管后准备入孔时，必须调整好位置后轻轻入位，模板紧固前，保证面板对齐．拧紧对拉螺栓。
加同时，用力要均匀，防止模板产生不均匀变形。
用干硬性砂浆封堵模板外侧底脚根部，防止烂根。
对模板接缝处粘贴非吸水性橡胶胶板(泡沫胶条)的做法，防止模板拼缝处的漏浆砂线问题。
2.5 模板拆除及修整保护
拆模时间应能保证拆模后构造物不掉角、不起皮，棱角无损伤，并严格按各施工方案确定的模板拆除顺序进行施工。
注意对拉螺栓孔
眼的保护，拆除时操作人员不得站在构造物顶端或上部晃动或撬动模板，禁止用大锤敲击，防止混凝土表面出现裂纹和损坏模板。
要求先拆除模板问的对拉螺栓及连接件，松动模板支撑及蒯节丝杠，使模板稍后倾与混凝土表面脱开，经检查确认无误后起吊。
模板拆除后，应立即清理，对变形损坏的部位进行修整，并涂刷脱模剂后吊至存放处。
3 钢筋工程
钢筋加工重点考虑钢筋接头形式、接头位置、搭接长度、锚同长度、端部弯头等的布设。
钢筋绑扎前保持清洁，无明显锈迹；竖向钢筋要校正保持应有的垂度，墙体高度大于4m时，应设剪刀撑，保证主筋、箍筋、水平筋与竖向筋垂直；保护层塑料垫块呈梅花形放置，其颜色应尽量与清水混凝土颜色接近，以免影响混凝土观感效果；钢筋绑扎扎丝采川防锈镀锌铁丝，扎丝头全部向钢筋内侧设置，同时将外侧扎丝网钩头全部压平，以防外露，避免混凝土表面露出扎丝头及锈斑；钢筋半成品存放的环境应干燥，延缓钢筋锈蚀，防止钢筋浮锈影响清水混凝土表面效果；浇筑混凝土时，派专人检查钢筋预埋件及保护层垫块，防止偏移脱落移位，发现问题及时校正。
4 清水混凝土工程
该工程混凝土均采用预拌商品混凝土，混凝土配和比在实际施工中的均匀一致性是确保其外观质量的关键。
4.1 预拌混凝土施工质量控制
混凝土的拌制、运输是混凝土施工中的重要工序，直接影响着混凝
土的内在质量及构造物的外部观感。
要求商混凝土拌和站根据气温条件、运输距离、砂石含水率变化、混凝土坍落度损失等情况，及时、适当地对原配合比(水灰比)进行微调。
为保证混凝土浇筑不出现冷缝及明显的施工缝，要求商品混凝土在结构施工期间的初凝时间保证在4 h-6 h，入模时坍落度严格控制在配合比要求范围内，检测坍落度时应观察混凝土的黏聚性和保水性，如遇坍落度超标，应将混凝土退回严禁使用。
4.2 混凝土入模浇筑振捣工艺
在浇筑前先搭设施工平台，模板内的杂物清扫干净，后用水湿润，经各方检查确认后方可浇筑。
振动棒操作人员必须熟悉结构物内部钢筋预埋件分布情况，对钢筋较密处预备好d30 am振捣棒。
按照“一个坡度、薄层浇筑、顺序推进、一次到顶”的原则进行施工。
结构物混凝土流向以角部为起点，先在根部浇筑1cm-2cm厚与混凝土成分相同的水泥砂浆，用铁锹均匀人模，注意不能用吊斗或泵管直接倾入模板内，以免砂浆对模板局部施压过大或溅到模板上凝固，导致拆模后混凝土表面形成小斑点。
砂浆不宜铺得太早太开，以免在砂浆和混凝土之间形成冷缝，影响观感，应随铺砂浆随下料。
砂浆投放点与混凝土浇筑点距离控制在3m左右为宜。
采用标尺杆控制分层厚度，分层下料，分层振捣，每层混凝土浇筑厚度严格控制在30 cm内，振捣时要快插慢拔，并使振捣棒在振捣过程中上下略有抽动，上下混凝土振动均匀，使混凝土中的气泡充分上浮消失。
按照快插慢抽的方法，插入式振捣棒移动间距不应大于40cm，在钢
筋较密的情况下移动间距可控制在30cm左右。
捅人下层混凝土表面不应小于l0cm，振动棒距模板边8cm以上，安排专人在浇筑过程中用小锤敲击模板侧面检查，振捣时注意钢筋密集部位不得出现欠振或过振。
为保证混凝土密实，底层混凝土振捣时间控制在50s，上层混凝土表面应以表面泛浆，不再有明确下沉及混凝土表面无气泡上冒为准。
遄有结构物细部纵横向交叉且钢筋较密时，用d30cm 振捣棒振捣。
振捣棒移动间距约为20cm。
每棒振捣时问控制在30s 左右，以混凝土表面泛浆，无明显下沉为宜。
为保证底板、隔墙、边墙混凝土无冷缝．竖直及斜向方向上浇筑完毕之后，紧跟着浇筑水平结构，浇筑方向应从四周向中心平行推进。
上层混凝土必须在下混凝土初凝之前进行。
不得将振动器放在钢筋上振，以防影响下部已经初凝的混凝土的质量。
水平结构的混凝土表面振捣完毕，应适时在混凝土初凝后终凝前用术抹子抹平收光完毕，搓抹两遍以上，以防止表面产生收缩裂缝。
对于施工缝处或有预埋件及插筋处用爪抹子拍平压实。
4.3 对拉螺栓孔眼封堵及混凝土缺陷修复
首先清理螺栓孔堵住孔眼外侧，将砂浆捣实，轻轻旋转堵头工具并取出。
砂浆终凝后适当喷水养护7天。
对于混凝土表面局部产生一些小的气泡、孔眼和砂带等缺陷，拆模后应即清除表面浮浆和松动的沙子，采用相同品种、相同强度等级的黑自水泥拌制成水泥浆体，修复缺陷部位，待水泥浆体硬化后，用细砂纸将构造物表面均匀地打磨光洁，并用水冲洗沽净，无明显的修复痕迹，距离修补处5 m
处观察，肉眼看不出缺陷为最终要求。
4.4 混凝土养护及外观保护
混凝土早期养护应派专人负责。
拆模板前应对混凝土充分洒水进行养护，使水分通过混凝土和模板的间隙渗入混凝土中，待拆模后在混凝土表面洒水后用塑料薄膜覆盖，使混凝土7天内始终处于足够的湿润状态，养护时问应能满足混凝土硬化和强度增长的需要。
对外露的钢筋，采用塑料薄膜包裹后进行防锈保护。
5 结束语
清水混凝土的质量绝非仅决定于混凝土材料本身，还必须从模板体系的设计、制作与安装，钢筋绑扎安装，混凝土浇筑质量，拆模时间，养护方式和缺陷修补等全过程采取有效措施加以控制，才能保证清水混凝土的外观质量效果.正式施工前应进行现场样板试验，以掌握清水混凝土的施工技术要点，同时通过样板模试验来达到人员、机具与材料供应、现场管理的最佳配合，唯有如此才能保证清水混凝土的施工质量。
