设计依据：由于我国在地下矿山设备领域相对落后,尤其是在无轨采矿方面存在缺陷,地下自卸汽车是无轨采矿的重要设备，该课题就地下自卸汽车展开研究，有利于提高矿山生产效率，可以缓解资源开采供不应求的局面。
研究意义：后车架中间铰接结构及总图设计关系到地下自卸汽车的工作效率,运行的平稳性,通过性,同时对平衡性几载重性能也有影响。通过对地下自卸汽车的总图设计可以优化汽车的总体结构，提高地下自卸汽车的设计制造水平，无疑对加快采掘速度，提高采矿效率，降低采矿成本，改善劳动条件将起着十分重要的作用。
毕业设计(论文)
题 目CA-20地下矿山自卸车中间铰接机构、后车架及总图设计
装载机铰接结构的设计与改进
・
１５ ・ ０
维普资讯

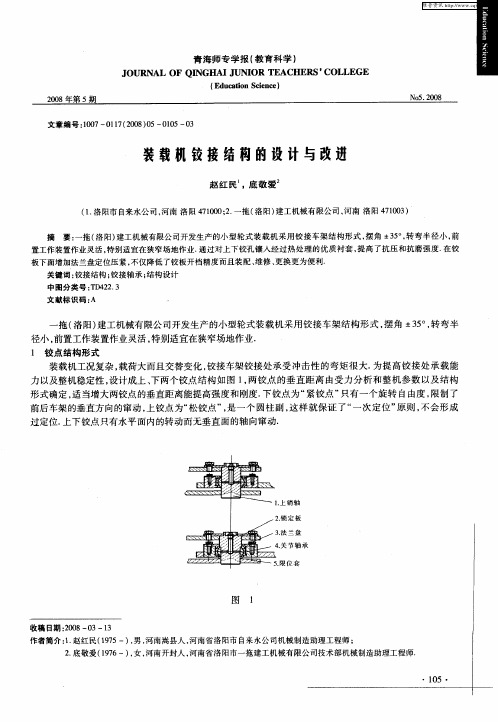

青海 师专学报 （ 教育科学 ）
２ 铰 接轴 承的选择
一
方面 前后 车架 的结 构 多为板材 焊接结 构 ， 构复 杂 ， 多 ， 结 焊缝 尺寸精 度不易保 证 ， 要专用 的焊接 工安 需
装， 焊后加 工也需 要专用 机床 ， 上下铰 板开档 大 ， 易变形 ， 下铰 孔 尺寸偏 差 以及形 位 误 差不 易保 证 ． 上 另一 方 面 由于上下 铰点要 实现 灵活 的 、 频繁 的往复 回转 ， 这就对 铰接孔 的同轴度 以及铰 板开档 尺寸提 出了非常 高 的
图 １
收稿 日期 ：０ ８— ３—１ ２０ ０ ３
作者简介 ：． １赵红 民（９ ５一） 男 ， 南嵩县人 ， １７ ， 河 河南省洛 阳市 自来 水公司机械制 助 理 工 程 师 ；
２ 底敬爱 （９ ６一）女 ， ． １７ ， 河南开封人 ， 河南省洛 阳市一拖 建工 机械有限 司技术部机械制造助理工程师．
能 ． 虑到该 机型 为轻量 型 ， 考 市场 定位 为农用 机械 ， 而且关 节轴 承成本较 低 ， 能较 好地 满足使用性 能． 已经 ３ 轴 承的定 位
关节轴承的定位安装必须可靠 、 紧固， 以防止出现窜动， 造成冲击破坏等． 外圈与座孔之间选择紧过渡配
合 ， 向用法 兰盘压 紧 固定 ， 轴 以提 高其 承载能 力． ４ 轴 承的润 滑 由于前后 车架 铰接处要 频繁地 往 复 回转 ， 而且铰 点处 受 载大 ， 因此 ， 求 铰点 阻 力小 ， 要 易散 热． 节 轴 承 关
的润 滑为脂润 滑 ， 销轴上 开有油 道 ， 过 销轴 上 的油杯 加 注 脂润 滑 ． 在 通 由于 关 节轴 承 内圈壁 薄 ， 面 受 热膨 球 胀， 与外圈径 向游 隙变小 ， 动阻 力增 大 ， 转 而且 其结构 也很难 存储 润滑脂 ， 从而要 求增 加铰点轴 承 的加脂 保养
机械设计手教程对于铰接的定义
机械设计手教程对于铰接的定义
铰接在机械设计中被定义为两个物体通过一个或多个固定轴连接，允许它们相对旋转或转动的一种机械连接方式。
它是一种常见且广泛应用的连接方式，用于实现物体的可动关节。
通过铰接连接，不同部件可以围绕铰接轴线进行相对运动，实现特定的功能或运动要求。
在机械设计中，铰接的定义还包括以下几个重要方面：
1. 轴心固定性：铰接的主要特点是固定轴线。
通过在物体的两个部分之间设计和安装轴，可以确保它们围绕这个轴旋转或转动。
轴的固定性非常关键，因为它决定了铰接连接的稳定性和精确性。
2. 运动范围：铰接可以允许两个物体在特定范围内的相对运动，包括旋转、摆动和转动等。
通过设计合适的铰接结构，可以实现物体在特定方向上的相对运动，并满足特定的使用要求。
3. 功能实现：铰接的设计和选择需要根据具体的功能需求。
不同类型的铰接适用于不同的工作条件和载荷要求。
例如，球铰接广泛应用于需要多轴自由度和灵活性的机械系统，而销铰接则适用于需要承受较大载荷和提供较高刚度的连接。
机械设计中的铰接是一种通过轴固定两个物体并实现相对运动的连接方式。
通过合理选择和设计铰接类型，可以满足不同的功能需求，并确保连接的稳定性和精确性。
铰接连接在各种机械系统和工程中得到广泛应用，为实现不同运动和功能提供了重要的技术支持。
《机械结构分析与设计》电子教案 第5章 连接及轴系结构分析
5.1.1螺纹连接
1.螺纹连接的类型
下一页
§5.1连 接
螺纹连接是利用螺纹零件构成的可拆连接，其结构简单，装拆方便， 广泛应用于各种机械设备中。
螺纹连接有四种基本类型:螺栓连接、双头螺柱连接、螺钉连接和 紧定螺钉连接。
1)螺栓连接 螺栓连接的结构特点是，螺栓穿过两个被连接件的通孔，并配有 螺母。它们可分为以下两种类型。 (1)普通螺栓连接 如图5-1(a)所示，螺栓杆和孔之间有间隙，杆和孔的加工精度要 求低，使用时需拧紧螺母。普通螺栓连接装拆方便，应用最广泛。
第5章 连接及轴系结构分析
§5.1 连 接 §5.2 轴及轴承
§5.1连 接
所谓连接就是将两个或两个以上的零件联合成一体的结构。为了 便于机器的制造、装配、维修和运输等原因，机器中相当多的零件需 要彼此连接。例如，减速器箱盖和箱座之间用螺栓连接成一体，齿轮 和轴用普通平键做周向固定。连接分三大类:一类是不可拆连接，如焊 接、铆接、粘接等，这些连接在拆开时必须破坏或损伤连接中的零件; 另一类连接是可拆卸连接，如键连接、螺纹连接、销连接等，这些连 接装拆方便，在拆开时不损坏连接件中的任一零件。此外还有过盈配 合连接，本节主要讨论可拆卸连接。
紧而使螺杆拧断，因此在重要的连接中如果不能严格控制预紧力的大 小，不宜使用直径小于12mm的螺栓。
2)螺纹连接的防松 螺纹连接一般都能满足自锁条件，拧紧后螺母和螺栓头部等支承面 上也有防松作用，所以在静载荷和工作温度变化不大时，螺纹连接不 会自动松脱。
上一页 下一页
§5.1连 接
但在冲击、振动或变载荷作用下，或在高温或温度变化较大的情况下， 螺纹连接中的预紧力和摩擦力会逐渐减小或可能瞬时消失，导致连接 失效。螺纹连接一旦失效，将严重影响机器的正常工作，甚至造成事 故。因此，为保证连接安全可靠，设计时必须采取有效的防松措施。
轮式装载机车架铰接结构浅析
轮式装载机车架铰接结构茂析■陈羽初长祥向上升广西柳工机械股份有限公司，广西柳州545007摘要：简单介绍铰接轮式装载机的发展历史，阐述了3种主要的绞接形式的结构、性能特点及各自的优缺点，为铰接形式的选择提 供了指导性建议。
结合多年产品设计经验，阐述铰接结构设计相关问题，重点分析铰接计算、铰接布置、绞接孔变形、铰接板变形、底端盖螺栓断裂或松脱等问题，并针对各种问题提供了不同的解决思路。
关键词：装载机；绞接结构；关节轴承；圆锥滚子轴承；铰接设计1引言20世纪60年代，绞接式装载机诞生于美国。
铰接式 装载机转弯半径的减小，适合狭小空间作业，前后车架的 相对转动能更高效的铲装和卸料，因此该技术被认为装载机发展史上的一次重大变革。
1968年美国设计师Eaton Y a le把单铰接形式改进为了双铰接形式，进一步改善了整 车的机动性能m。
1971年广西柳工开发了国内第一台铰接 轮式装载机Z450 (即后来的Z L50C),从而使中国装载 机进入快速发展时代。
装载机根据转向方式不同，可分为偏转车辆转向（整 体式车架）、滑移式转向和铰接式转向（较接式车架）3类。
偏转车轮转向的装载机一般采用整体式车架，机动灵活性 较差，为此现在不再采用这种转向方式；滑移式转向通常 在小型装载机中应用较多；而铰接式转向转弯半径较小（比 整体式车架小70%),不需要复杂的转向驱动桥，结构简单，制造容易，轴距长，纵向稳定性好，作业效率高|21,因而得到了广泛的市场认可。
2铰接结构主要形式装载机铰接结构主要是由前车架、后车架以及前后车 架之间铰销组成，经过40多年的发展，主要有3种结构形 式|31,即销套式、关节轴承式、圆锥滚子轴承式，如图1所示。
表1分别列出了这3种主要结构形式的性能特点。
销套式铰接结构1〜主要巾铰销、轴套及垫块构成，轴 套过盈装配在车架铰接孔中，铰销相对轴套旋转，垫块起 到轴向定位和减摩作用。
此种形式结构简单，但对上、下 铰接孔有很高的同轴度要求，因此上、下铰接点距离不宜 太大，主要应用在小型装载机上。
销轴防转结构的改进
销轴防转结构的改进
罗小强;付菊萍
【期刊名称】《工程机械》
【年(卷),期】2005(036)002
【摘要】销轴防转结构在装载机上使用非常广泛。
我公司生产的ZL30C装载机工作装置铰接点的销轴防转结构如图1所示。
装配时依靠螺栓4将销轴组件1压紧在机架2上。
由于在机加工和焊接过程中，机架铰接孔轴线与端面A、销轴轴线与端面B不可能完全垂直，因此在装配后有可能出现销轴被卡死或者螺栓将销轴与机架紧固成一体，使销轴不能在轴向和径向微动等情况。
【总页数】1页(P13)
【作者】罗小强;付菊萍
【作者单位】三九宜工生化股份有限公司;三九宜工生化股份有限公司
【正文语种】中文
【中图分类】TH243
【相关文献】
1.直圆柱形销轴和销轴套的改进
2.掘进机销轴结构的设计改进
3.装载机销轴咬销改进方案
4.33—07矿用汽车车厢铰接销轴定位结构的改进
5.铰接销轴结构的改进设计
因版权原因，仅展示原文概要，查看原文内容请购买。
挖掘机销轴和衬套配合间隙的设计方法
衬套和销轴作为工作装置中的连接件，在运行时承受的载荷特征为低速重载。
同时，由于挖掘工况的复杂性，衬套和销轴还会承受巨大的冲击。
因此，合适的配合间隙是铰接运动副可靠运行的决定性因素之一。
配合间隙过大，运行过程中销轴与衬套的实际接触面积小，会降低衬套承载能力，加速磨损压溃现象；配合间隙过小，润滑不充分，难以形成稳定的润滑油膜，会导致异响和磨损，严重时由于摩擦发热会造成销轴热膨胀而使销轴与衬套咬死，进而出现衬套窜套、销轴压板损坏等故障。
因此，选择合适的间隙有助于降低整个工作装置的故障率。
1 挖掘机典型铰接点衬套和销轴模型和简化挖掘机上的铰接形式有五点接触、四点接触和三点接触3种。
本文以斗杆后支座处四点接触形式为例，如图1所示。
销轴与动臂支座在左右两接触面形成间隙配合，两者相互固定。
斗杆轴座两侧各有一个衬套，衬套与轴座之间为过盈配合，无相对运动；销轴与衬套为间隙配合，两者相互接触，在接触面承载并形成转动副。
图1 斗杆后支座处四点接触2 最小理论间隙的计算方式和影响因素衬套的内孔和销轴之间的配合为间隙配合，润滑方式为脂润滑。
衬套和销轴之间在运行状态下理论最小理论间隙必须达到一个安全值，才能保证形成稳定的润滑油膜。
设计时可在能形成油膜的最小理论间隙基础上，综合考虑衬套、销轴的粗糙度、销轴的直线度、衬套孔的圆度、销轴的挠曲变形量以及衬套装配后的收缩量，即可确定衬套内孔公差。
计算许用最小理论间隙Δmin（装配前）的计算公式如下：Δmin=hs+Ra+Rb+Δl+Δd+Δy+Δs+Δt（1）hs为油膜厚度最小许用值，按经验一般取6～10μm，与销轴直径相关，本文取8μm；Ra为轴的表面粗糙度，根据制造能力和使用要求，销轴的表面粗糙度Ra=0.8μm；Rb为衬套的表面粗糙度；Δl为轴在衬套内一段的直线度，以配合长度、公差等级为依据，本文取Δl=20μm；Δd为衬套内圈的圆度，以衬套孔径、长度和公差等级为依据，本文取值14μm；Δy为受力状态下，在与衬套配合的长度内，销轴出现的相对变形量；Δs为装配后衬套内孔孔径相对与装配前的收缩量；Δt为轴套间隙因温升而减小的数值。
