平面磨床的维修定稿版
72、M7120型平面磨床电路故障排除(新)
M7120型平面磨床电路故障排除学习目标：1、在普通机床检修的基础上进一步熟悉常用的机床检修方法、检修思路及检修步骤。
2、在磨床安装的基础上进一步熟悉M7120型磨床的主要电气设备及工作原理。
3、通过与操作人员的沟通，熟练掌握磨床运动特点对控制电路的要求。
4、能根据电气控制线路图分析各部分电路的工作过程，掌握电气线路故障分析的方法，能制定切实可行的维修方案，并作好防护措施。
5、能正确使用仪表或根据工作经验确定具体故障点，能排除电磁吸盘中出现的故障。
6、能按照作业规程对设备进行维修、维护。
7、能在检修完毕后进行自检、试车、交付使用。
8、能按照企业管理制度，正确填写维修记录并归档，确保记录的可追溯性，为以后维修提供参考资料。
建议学时： 20学时工作情景描述我校机加工车间有大量机床，为保证设备的正常运行，需要电工班成员能熟悉设备的原理、操作和特点，对其进行定期巡检，并能在第一时间对出现故障的设备进行及时检修、排除故障。
今天一早有一台型号为M7120型平面磨床出现故障，为避免影响正常的生产，工厂负责人要求两个小时内修复。
工作流程与内容教学活动一：明确工作任务教学活动二：熟悉设备档案资料教学活动三：现场调研、制定维修方案教学活动四：现场维修教学活动五：通电试车、交付验收教学活动六：工作总结与评价学习活动一：明确工作任务学习目标阅读“M7120型平面磨床电路故障排除”工作任务单，正确理解维修任务及要求。
进一步熟悉常用的机床检修方法、检修思路、检修过程及仪表的使用技巧，检修过程的安全注意事项等。
学习地点教室学习课时2课时学习过程一、教师模拟有关人员下发机床维修任务单，学生阅读维修任务单，回答问题（填写工作页）。
设备维修任务单NO：编号：HDL/CX08/002用户资料栏用户单位校办工厂机加工车间联系人购买日期联系电话产品型号M7120平面磨床机身号报修日期故障原因维修要求维修资料栏维修内容故障现象维修情况元件更换情况元件编码元件名称单位数量金额备注维修结果执行部门：维修员：签收人：引导问题：1、请你用文字具体描述该项工作的内容及要求：2、请你用文字简单描述常用的机床检修方法及仪表的使用技巧：3、请你用文字描述出常用的机床检修中查找故障的方法和技巧：二、随机找几个学生口头表述以下问题，教师要特别注意对问题的引导，激发学生的求知欲。
M7120平面磨床设备检修指导手册(严选优质)
设备检修指导手册M7120平面磨床电气系统故障检修学习指导徐州技师学院机电工程系2012年6月目录前言一、M7120平面磨床电气故障检修实训台的组成、原理和特点二、M7120平面磨床电气故障检修实训台的实训课程、课程项目、项目任务三、M7120平面磨床电气故障检修实训台实训项目教学指导项目一M7120平面磨床电气故障检修实训台的使用操作任务一M7120平面磨床的认识与基本操作任务二M7120平面磨床控制原理分析项目二M7120平面磨床电气故障检修实训台电气系统故障检修任务一M7120平面磨床电源线路、降压线路和照明线路的故障检修任务二M7120平面磨床实训台主电路、指示灯电路的故障检修任务三M7120平面磨床实训台的控制电路故障检修任务四M7120平面磨床实训台的电磁吸盘电路故障检修任务五M7120平面磨床实训台的综合训练故障检修四、M7120平面磨床电气故障检修实训台技术资料1、工作原理图2、电路安装图3、故障现象图4、故障现象分析表前言磨床是用砂轮机周边或端面进行加工的精密机床。
磨床的种类很多，根据其工作性质大致可分为平面磨床、内圆磨床、外圆磨床、工具磨床以及一些专用磨床。
其中平面磨床是用砂轮来磨削加工各种零件的平面的应用最普遍的一种机床。
本课题以M7120平面磨床为例分析其结构、组成、运动形式并设计组装了模拟M7120平面磨床的试验台。
使在校学生掌握该机床的操作使用方法和故障检修技能。
根据M7120平面磨床的电气控制复杂系数，定性为中级工训练课程。
一、M7120平面磨床实训台的组成、原理和特点1、组成：根据M7120平面磨床的结构和工作性质，实训台上具有M7120平面磨床的工作台、电磁吸盘、砂轮箱、冷却部分的主电路、控制电路、指示灯电路和照明电路。
2、原理：根据M7120平面磨床的实际操作顺序分为以下三个部分：（1）运动形式：工作台上装有电磁吸盘，用来吸持工件，工作台在床身的导轨上作往返运动，主轴可以在床身的横向导轨上作横向进给运动。
平面磨床操作维护规程
平面磨床操作维护规程一、设备概述1.1设备名称：平面磨床1.2设备型号：（填写具体型号）1.3设备用途：用于对工件表面进行高精度的磨削加工，可用于金属、非金属等材料的加工。
二、操作规范2.1操作人员应熟悉平面磨床的结构、工作原理、操作方法和安全要求，具备一定的操作经验，并经过相关岗位培训合格后方可操作设备。
2.2操作人员应佩戴个人防护设备，如工作帽、工作服、工作鞋等，并确保服装不松懈，以免发生危险。
2.3操作人员应检查设备运行状态是否正常，如设备传动系统是否灵活、设备是否存在异常声音等，如发现异常情况应及时报告维修人员。
2.4操作人员应按照设备操作规程进行操作，不得进行未经许可的操作，以免引发设备故障或事故。
2.5操作过程中，应注意加工质量，严禁随意更改加工参数，保证工件加工精度和表面质量。
2.6操作人员禁止戴手套、金属饰品等物品操作设备，以免危及安全。
2.7操作人员应注意设备工作环境的整洁，定期对设备进行清洁和保养，确保设备正常运行。
三、操作步骤3.1操作人员应先检查设备的电源、润滑油、冷却液等是否正常，如异常应及时处理。
3.2操作人员应将待加工工件放置在磁台上，确保工件固定牢固，避免工件脱离导轨或移动。
3.3操作人员应根据工件加工要求，调整磨轮位置和进给速度，保证加工质量。
3.4操作人员应按照磨削顺序进行操作，严禁逆向或乱序磨削。
3.5在加工过程中，操作人员应随时观察加工情况，如发现异常情况应及时停机检查。
3.6加工完成后，操作人员应关闭设备电源，清理加工区域，保持设备整洁。
四、维护保养4.1每日维护：定期清理设备外表面，检查设备零部件是否损坏或老化，确保设备正常运行。
4.2润滑油维护：每日检查设备润滑系统的油量和质量，如发现异常应添加或更换润滑油。
4.3定期保养：按照设备操作手册的要求进行定期保养与检修，如更换磨轮、清洁磨轮槽、校准设备等。
4.4设备存放：长时间不使用时，应将设备进行彻底清洁，对设备各个部位进行润滑，避免生锈和损坏。
M7120平面磨床
上节课的内容
一、电气线路故障检查和分析的一般步骤：
1、了解故障现象。 2、根据故障现象，从原理图上分析产生故障的原因。 3、根据故障分析，找出可能产生故障的电气部位，并加以排除。
二、电气线路故障检修的常用方法：
{
测量电压法：带电操作，电压趋近于“0”时，一般情况 下为通路，当电压接近额定电压时，一般情况下为为断路。 测量电阻法：断电操作，电阻趋近于“0”时，一般情况下 为通路，当电阻趋近于“∞”时，一般情况下为为断路。
照明电路
电磁控制
2.控制分析
控制分析
电磁控制
3.照明电路
五个指示灯的作用是： HLl亮，表示控制电路的电源正常； 不亮，表示电源有故障。 HL2亮，表示工作台电动机M1处于 运转状态，工作台正在进行往复运动； 不亮，表示Ml停转。 HL3亮，表示砂轮电动机M2及冷却 泵电动机M3处于运转状态；不亮，表示 M2、M3停转。 HL4亮，表示砂轮升降电动机M4处 于升降工作状态，不亮，表示M4停转。 HL5亮，表示电磁吸盘YH处于工作 状态(充磁和去磁)；不亮，表示电磁吸 盘未工作。 EL为照明灯，有QS2控制
工作情况
• ① 主运动：砂轮的旋转运动， 线速度为30~50m/s。 • ② 进给运动：工作台在床身 导轨上的直线往复运动；磨 头（砂轮箱）在滑座立柱上 做横向和垂直直线运动；采 用液压驱动，可平滑调速。 • ③ 拖动方式：主轴电动机拖 动砂轮旋转，液压泵电动机 拖动工作台进给，冷却泵电 动机拖动冷却泵。
小练习
合上电源总开关QS1,通电指示灯HL亮，但是闭合 QS2开关，照明灯不亮，应该查找故障？？
谢谢观赏
返回
M7120型平面磨床的电气控制图
《M7120平面磨床故障检修》电子教案.

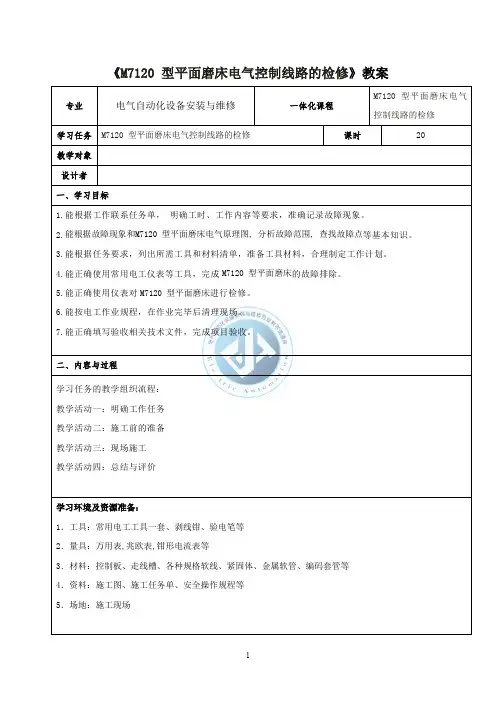

《M7120 型平面磨床电气控制线路的检修》教案
能按电工作业规程，在作业完毕后清理现场。
能正确填写验收相关技术文件，完成项目验收。
（1）通过网络与书籍查找机床电路的初步检查的方法和步骤。
（2）通过网络与书籍查找分析故障原因，查找故障范围的方法。
（3）通过网络与书籍查找运用常用的故障排除方法排除故障。
2.各小组展示自己的资料查询结果。
二、制定工作计划
1.各小组制定M7120 型平面磨床电气控制线路的检修工作计划
2.各小组展示计划
三、学习使用电工常用仪表
2～3分
10 最小故障范围标出不准确每处
2～3分
10 方法不正确扣2～3分
10 仪表使用不正确扣2分
10 步骤不正确每处扣3～5分
5 扩大故障范围或产生新的故障每处扣2分
15
设备有故障正。
M7120平面磨床的故障排除与维修

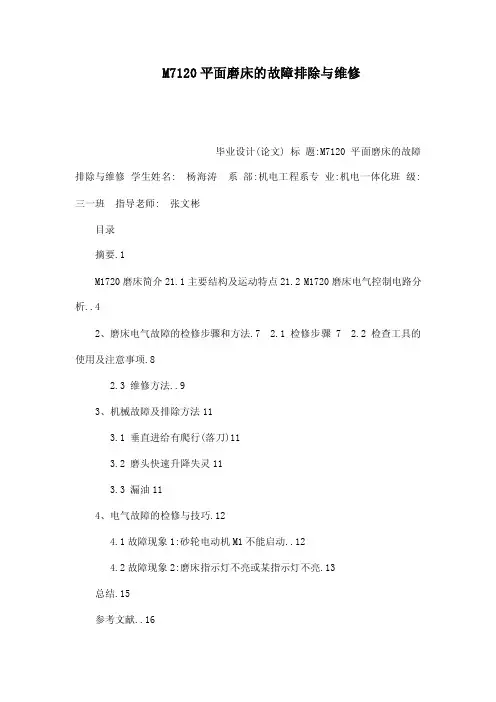

M7120平面磨床的故障排除与维修毕业设计(论文) 标题:M7120平面磨床的故障排除与维修学生姓名: 杨海涛系部:机电工程系专业:机电一体化班级: 三一班指导老师: 张文彬目录摘要.1M1720磨床简介21.1主要结构及运动特点21.2 M1720磨床电气控制电路分析..42、磨床电气故障的检修步骤和方法.7 2.1 检修步骤7 2.2 检查工具的使用及注意事项.82.3 维修方法..93、机械故障及排除方法113.1 垂直进给有爬行(落刀)113.2 磨头快速升降失灵113.3 漏油114、电气故障的检修与技巧.124.1故障现象1:砂轮电动机M1不能启动..124.2故障现象2:磨床指示灯不亮或某指示灯不亮.13总结.15参考文献..16致谢.17摘要一般来说,随着故障类型的不同,采取的故障诊断方法也就不同。
本文从M1720普通磨床电气故障诊断的内容、原则、方法等方面入手来简要叙述一下M1720磨床典型电气故障的诊断方法。
关键词: 普通磨床、电气控制、故障检测、维修M1720磨床是当前职业学校机械、机电专业应用较多的实习设备,也是工厂中应用十分广泛的机械加工设备,在运行中不可避免的产生各种故障,关键的问题是如何迅速诊断,确定故障部位,并及时排除解决,保证正常使用,提高生产效率,也是为了学生今后自学和可持续发展打好一个坚实的基础。
1 M7120平面磨床简介1.1主要结构及运动特点M7120 平面磨床主要由床身、工作台、立柱、垂直进给手轮、位置形成挡块、横向进给手轮、砂轮修正器、拖板、磨头和驱动工作台手轮等部件组成。
下图是M7120平面磨床外观结构图 M7120型平面磨床共有四台电动机。
砂轮电动机直接带动砂轮旋转,对工件进行磨削加工是平面磨床的主运动。
砂轮升降电动机使拖板在立柱导轨上作垂直运动,要求能双向启动,液压泵电动机进行液压传动用来带动工作台和砂轮的往复运动,由于液压传动较平稳,换向时场性小、平稳、无振动、所以能实现无级平稳调速,从而保证加工精度,冷却泵电动机供给砂轮和工件加工时所需的冷却液,同时利用冷却液带走磨下的铁屑。
M7120型平面磨床电路维修
M7120型平面磨床故障维修实训目的以及要求：目的是使同学熟练掌握M7120机床的操作以及检修方法。
要求同学在规定时间内可以独立、快速完成检修任务。
一、工作原理首先把三个电机切换开关扳至“2”的位置：M7120型由两大部分组成，即主电路、控制电路。
控制电路又由电磁吸盘充磁、去磁电路，控制电路和信号灯等组成。
在主电路中共有四台电动机。
其中M1为液压泵电动机，用它实现工作台的往复运动；M2为砂轮电动机，带动砂轮转动来完成磨削加工工件；M3为冷却泵电动机，供给加工过程中工件的冷却液；M4为砂轮升降电动机，带动砂轮上下移动，调整砂轮和工件之间的位置。
电路中QS1作为电源的总开关，熔断器FU1为电路的总短路保护。
接触器KM1控制液压泵电动机M1电源的通断，热继电器FR1为它的过载保护。
接触器KM2控制砂轮电动机M2、冷却泵电动机M3电源的通断；热继电器FR2、FR3分别为电动机M2、M3的过载保护。
冷却泵电动机M3只有在砂轮电动机M2启动后才能启动。
由于砂轮升降电动机M4的正、反转，以实现砂轮的升降。
由于电动机M4的工作是短期的，故没有过载保护。
1、电磁吸盘充磁退磁系统：合上电源总开关QS1，控制变压器TC得电，电源指示灯HL1亮，表示电源接通。
变压器副边36V 交流电压经整流器VC整流输出32V左右的直流电压通过一个电压继电器后供给电磁吸盘的充磁退磁电路；当整流器两端输出的电压正常时，电压继电器KV得电吸合，为控制电路的启动作好准备。
按下电磁吸盘启动按纽SB8，接触器KM5得电吸合并自锁，电磁吸盘工作指示灯HL5亮，电磁吸盘YH（用电源指示灯代替电磁吸盘）充磁，使工件牢牢被吸合。
工件加工完毕后，按下电磁吸盘充磁停止按纽SB9，接触器KM5失电，电磁充磁指示灯HL5灭，充磁停止。
但由于电磁吸盘YH的剩磁作用，工件仍不能取下，必须向电磁吸盘YH反向充磁以退掉剩磁工件才能取下。
按下退磁启动按纽SB10，接触器KM6得电吸合，电磁吸盘工作指示灯HL5亮，电磁吸盘反向充磁。
M7120型平面磨床典型故障分析及处理.
返回
本次课结束,谢谢!
返回
返回
故障现象
可能原因
处理方法
砂轮只能 下降，不 能上升
1)接触器KM3线 圈损坏或主触头 接触不良或损坏 2)接触器．KM4 的常闭触头 KM4(15一16)接 触不良或损坏3) 按钮SB6接触不 良或损坏
1)检修或更换接 触器KM3 2)检修 KM4触头，必要 时更换接触器3) 检修或更换SB6
液压泵电动 机M1不能 启动
1)电源开关SC1接触不 良或损坏2)熔断器FUI、 FU2或FU3熔断3)热继 电器FR1常闭触头接触 不良或过载脱扣4)接 触器KM1线圈损坏或主 触头接触不良或损坏5) 按钮SB1、SB2或SB3接 触不良或损坏6)欠压 继电器KV未吸合7)电 动机M1本身故障
1)检修或更换电源开 关2)更换熔体，并检 查熔断原因3)将热继 电器复位或更换4)检 修或更换接触器KM15) 检修或更换有故障的 按钮6)检查失磁保护 回路、整流电源，并 修复故障7)检修或更 换电动机M2
1)检修或更换电源开 关2)更换熔体，并检 查熔断原因3)将热继 电器复位或更换热继 电器,并检查过载脱 扣原因4)检修或更换 接触器KM25)检修或 更换故障按钮6)检查 失磁保护回路、整流 电源，并修复故障7) 检修或更换电动机M2
返回
电气控制线路常见故障分析与检修
故障现象 可能原因 处理方法
201312m7120m7120型平面磨床型平面磨床返回m7120平面磨床电气控制线路返回m7120平面磨床的故障现象故障分析m7120平面磨床故障可能原因m7120平面磨床故障处理方法返回电气控制线路常见故障分析与检修返回故障现象可能原因处理方法砂轮电动机m2不能起动1电源开关qs接触不良或损坏2熔断器fuifu2或fu3熔断3热继电器fr2fr3头接触不良或过载脱扣4接触器km2线圈损坏主触头接触不良或损坏5按钮sb1sb4或sb5接触不良或损坏6欠压继电器kv未吸合7电动机m2本身故障1检修或更换电源开查熔断原因3将热继电器复位或更换热继电器并检查过载脱扣原因4检修或更换接触器km25检修或更换故障按钮6检查失磁保护回路整流电源并修复故障7检修或更换电动机m2故障现象故障现象故障现象故障现象故障现象故障现象故障现象故障现象电气控制线路常见故障分析与检修故障现象可能原因处理方法液压泵电动机m1不能启动1电源开关sc1接触不良或损坏2熔断器fuifu2或fu3熔断3热继电器fr1常闭触头接触不良或过载脱扣4接触器km1线圈损坏或主触头接触不良或损坏5按钮sb1sb2或sb3接触不良或损坏6欠压继电器kv未吸合7电动机m1本身故障1检修或更换电源开查熔断原因3将热继电器复位或更换4检修或更换接触器km15检修或更换有故障的按钮6检查失磁保护回路整流电源并修复故障7检修或更换电动机m2返回故障现象可能原因处理方法砂轮只能下降不能上升1接触器km3线接触不良或损坏2接触器
