某锰矿急倾斜极薄、薄矿体采矿方法分析
急倾斜多层极薄矿体采矿方法研究
急倾斜多层极薄矿体采矿方法研究摘要：针对急倾斜多层极薄矿体开采条件，提出了一种分段空场法相结合的采矿方法。
首先利用理论分析，确定了空场采矿方法中的巷道布置方式、回采顺序、采场结构参数等关键参数；其次针对多层矿体开采条件，采用分段空场法相结合的采矿方法，将多层矿体分为2个分段，分别采用分段空场法回采。
与传统的分段空场采矿法相比，分段空场法减少了巷道掘进量和回采工艺，但出矿能力、生产效率得到明显提高，同时采矿成本和生产成本也有所降低；与传统的分段空场采矿法相比，回采效率高，贫化损失小，矿石回收率较高。
关键词：急倾斜多层极薄矿体；分段空场；分段空场法；回采工艺引言在我国的有色、贵金属矿床中，超细矿脉是一种较为普遍的矿床，而在我国，已有较好的矿床开发技术，如：浅孔留矿法、削壁分层充填法、削壁充填法等。
特别是超细矿体的矿层厚度较小（0.8米以下），品位较高，往往需要高品位的采收率和贫化率。
为了保证充分的工作空间（最小采幅为1.2米），采用浅孔留矿法采矿时，要将一些围岩同矿一同采出，造成了50%~80%的贫化率。
采用分段式充填开采方法，将矿体和围岩分开，使矿体和围岩分开，使损失小于8%；采用分采分离技术可以将废石料的掺入量降到最低，且贫化程度小于20%。
因此，在急倾斜的贵重金属矿脉中，切面填充技术仍然是主要的采掘方式。
一、急倾斜多层极薄矿体采矿方法概述某多层极薄矿体开采厚度一般小于1m，矿体产状复杂，且赋存于较薄的围岩中，开采时巷道掘进困难，导致生产成本高。
为了提高多层矿体的回采效率和效益，降低采矿成本，该矿根据现场实际情况，采用一种分段空场法相结合的采矿方法，对厚大矿体进行采切布置。
根据矿体赋存条件和开采技术条件，将多层矿体划分为2个分段开采，各分段长度分别为20m和20m。
由于分层采切的存在以及分层高度的变化，采空区形态也相应变化。
依据分层采切的布置形式不同，将多层矿体分成2个阶段回采；同时将每个阶段回采方式不同分为2个阶段回采。
急倾斜薄矿体开采方法与安全技术研究
急倾斜薄矿体开采方法与安全技术研究
针对矿山急倾斜薄矿体开采过程中普遍存在的损失贫化率高、采场生产能力低等问题,本文以现场实地调查、查阅国内外相关类似工程文献资料、FLAC-3D数值软件、LS-DYNA数值软件作为研究手段,结合具体矿山地质资料,开展了新型采矿技术研究,完成了以下几个方面的研究工作：1)对矿山目前开采技术存在的贫化损失过大的问题进行了深入调查研究,较为全面地总结了影响薄矿脉矿石贫化损失的因素,为一下步新型采矿技术的研究工作做铺垫。
2)在总结国内外类似矿体开采工艺的基础上,提出了无底柱水平中深孔分段空场法和无底柱中深孔分段空场法两种采矿方案。
通过对比分析各采矿方案优缺点,初步选定了无底柱水平中深孔分段空场法作为矿山新型采矿试验方案。
3)总结和分析了国内外中小型矿山所使用的主要生产设备优缺点,结合矿山工程背景,提出了矿山改进生产工艺所需的具体生产设备型号。
4)运用FLAC-3D软件实现了对采场在不同采场跨度下地压分布规律的模拟,通过总结分析采场地压灾害机理和治理地压灾害方面的工程经验,为采场地压管理提供参考意见。
5)参考和借鉴国内外类似矿山爆破工艺参数和工程经验,对炮孔布置形式、最小抵抗线、孔距等爆破参数进行了初步设计；并运用LS-DYNA软件实现了不同装药结构边孔爆破模拟优化。
低品位急倾斜薄矿体采矿方法的探讨
低品位急倾斜薄矿体采矿方法的探讨本文主要从低品位急倾斜薄矿体开采简介、试验研究、国内外研究现状等方面做出了详细的阐述。
标签：倾斜薄矿体;采矿;方法一、前言倾斜薄矿体采矿方法技术上较成熟，在国内外都有广泛的应用。
本文以斗南锰矿为例对倾斜薄矿体开采方法加以讨论，也对国内外的开采现状做出了探讨。
二、低品位急倾斜薄矿体开采简介1.矿体在产状和空间的分布是否连续，对采矿方法的选择有很大的影响，一般分为两类：相对连续脉状矿体;相对不连续、不规则的脉状矿体，对于相对稳定的脉状矿体，采用浅孔留矿法全部出窿地表，对于相对不连续、不规则的脉状矿体，则采用原地爆破浸出采矿方法。
2.应用原地爆破浸出开采原地爆破浸出是一种新型的采矿工艺，属于溶浸采矿的一种，又叫就地破碎浸矿法，是通过爆破或地压手段将矿石就地进行破碎到一定的块度，然后添加溶浸液进行喷淋，有选择性的浸出矿石中的有用成分，并将含有有用成分的浸出液通过集液系统送往水冶车间，制成合格产品的采矿方法。
其主要特点是：与常规采冶方法不同70%～80%的矿石留在采场就地进行布液浸出，大大减少出窿矿石量和矿石提升量，省去了矿石破碎$堆放以及运输等环节，减少了对环境的污染并大大减少生产成本。
三、急倾斜薄矿体采矿方法的试验研究斗南锰矿位于云南省文山州砚山县境内，为一大型海相沉积锰矿床，该矿共有五个矿段组成，目前设计开采矿段为嘎科南翼及白姑两个矿区，设计年生产能力为6万t/a（两个矿段各为3万t/a）。
矿石储量丰富，矿石类型为氧化锰和碳酸锰，属低硫、低磷、低铁、易选的优质富锰矿。
1.矿山开采现状嘎科南翼矿区目前开采水平有1770m和1810m两中段，均为平桐脉内开拓。
1770m中段的矿石用0.55m“侧翻式矿车人工推车运输，1810m中段由3t电机车运至坑口，再肺汽车转运至选厂。
矿区内有2台10m”/mni空压机，仅供181Qm 中段生产用风。
1810m中段采用YT—24型手持式风动凿岩机凿岩，1770m中段仍用YD一ZA型支腿式电动凿岩机凿岩。
浅孔留矿法在急倾斜薄至极薄矿脉开采中的应用研究
浅孔留矿法在急倾斜薄至极薄矿脉开采中的应用研究作者：张磊来源：《西部论丛》2018年第12期摘要：文章分析了当前矿山开采现状，以及应用浅孔留矿法进行开采时存在的各种问题，并结合煤矿实际，考虑技术和经济因素，提出浅孔留矿法实施的优化方案，力求提高回采产量，减少矿石贫化和损失。
关键词：浅孔留矿法急倾斜薄至极薄矿脉开采优化1引言急倾斜煤层是地下开采时煤层倾角大于45°的煤层，一般是由于强烈的地质变动而形成的，构造比较复杂，赋存也不稳定，开采条件很差，难度也较大。
但这种煤层开采时煤块可以自动下滑，方便了装运工作，但同时有较大的安全风险。
对于急倾斜薄至极薄矿脉的开采，有人提出了浅孔留矿法的应用。
结合浅孔留矿法的具体实施过程，发现其伴随着采场不稳定、顶板滑落、礦石贫化、开采损失较大等问题，需要加以优化。
2矿山开采现状及存在的问题2.1现状浅孔留矿法是空场法的一种，将矿块分为矿房和矿柱，先采矿房再采矿柱，该方法中的采矿工人可以在矿房露天工作，是自下而上分层回采矿房，使用浅孔崩落矿石，并实施局部放矿和大量放矿的步骤。
该方法适用于矿石和围岩稳固的急倾斜薄或极薄矿体，且矿石无氧化性、结块性和自燃性。
在具体操作时，是按照矿体走向将矿划分成不同的矿块，相隔5m左右，每个矿块内有2个采场，长度在50m左右，高度为40m，宽度结合矿体厚度决定。
采矿时是自下而上分层回采，通过爆破、局部放矿、平场、处理松石等步骤进行开采。
每次崩落的矿石，放掉1/3，运走，余下2/3作为上层采矿的平台，这样逐渐将矿采空。
2.2存在问题主要是：回采率低，各个矿块、采场之间都留有间柱、顶底柱、底柱等，给回采造成了较大的困难。
安全隐患突出，开采的矿石可以自动滑落，顶板也容易出现大块滑落，给底部的人员和设备造成较大的安全隐患。
矿石贫化和损失，有的工人为了追求采矿速度，使用深打孔的方式破坏上层顶板的整体性，导致在局部矿层出现采辐过宽、回采超高的问题，促进了矿场的贫化；大量放矿时，顶板不稳，容易滑落，使大量废石混入矿石，加大了贫化率；有时还会出现大块的矿石卡在采场，下边的回采矿石放不出，影响采矿。

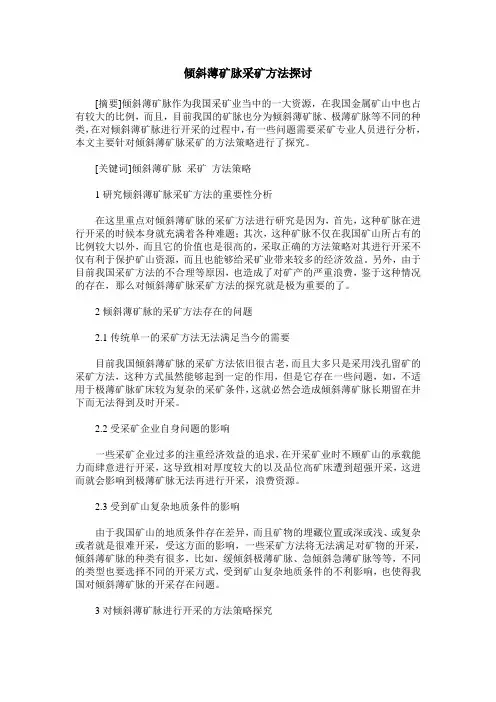

倾斜薄矿脉采矿方法探讨
倾斜薄矿脉采矿方法探讨[摘要]倾斜薄矿脉作为我国采矿业当中的一大资源，在我国金属矿山中也占有较大的比例，而且，目前我国的矿脉也分为倾斜薄矿脉、极薄矿脉等不同的种类，在对倾斜薄矿脉进行开采的过程中，有一些问题需要采矿专业人员进行分析，本文主要针对倾斜薄矿脉采矿的方法策略进行了探究。
[关键词]倾斜薄矿脉采矿方法策略1研究倾斜薄矿脉采矿方法的重要性分析在这里重点对倾斜薄矿脉的采矿方法进行研究是因为，首先，这种矿脉在进行开采的时候本身就充满着各种难题；其次，这种矿脉不仅在我国矿山所占有的比例较大以外，而且它的价值也是很高的，采取正确的方法策略对其进行开采不仅有利于保护矿山资源，而且也能够给采矿业带来较多的经济效益。
另外，由于目前我国采矿方法的不合理等原因，也造成了对矿产的严重浪费，鉴于这种情况的存在，那么对倾斜薄矿脉采矿方法的探究就是极为重要的了。
2倾斜薄矿脉的采矿方法存在的问题2.1传统单一的采矿方法无法满足当今的需要目前我国倾斜薄矿脉的采矿方法依旧很古老，而且大多只是采用浅孔留矿的采矿方法，这种方式虽然能够起到一定的作用，但是它存在一些问题，如，不适用于极薄矿脉矿床较为复杂的采矿条件，这就必然会造成倾斜薄矿脉长期留在井下而无法得到及时开采。
2.2受采矿企业自身问题的影响一些采矿企业过多的注重经济效益的追求，在开采矿业时不顾矿山的承载能力而肆意进行开采，这导致相对厚度较大的以及品位高矿床遭到超强开采，这进而就会影响到极薄矿脉无法再进行开采，浪费资源。
2.3受到矿山复杂地质条件的影响由于我国矿山的地质条件存在差异，而且矿物的埋藏位置或深或浅、或复杂或者就是很难开采，受这方面的影响，一些采矿方法将无法满足对矿物的开采，倾斜薄矿脉的种类有很多，比如，缓倾斜极薄矿脉、急倾斜急薄矿脉等等，不同的类型也要选择不同的开采方式，受到矿山复杂地质条件的不利影响，也使得我国对倾斜薄矿脉的开采存在问题。
3对倾斜薄矿脉进行开采的方法策略探究3.1人工矿柱留矿的采矿方法这种留矿方法主要是针对原来普通的留矿方法进行改造的，而且这种采矿方法也较为适应于矿岩稳固的情况。
急倾斜极薄矿体采矿方法发展趋势的分析
１ 矿 区地 质 情 况简 介
甘 肃 省酒 泉 地 区 塔 儿 沟 钨 矿 位 于 玉 门 市 西 南 ， 区海 拔 ３ ０￣ ３ ０ ｍ． 体 为极 矿 ２０ ７０ 矿 薄 矿 脉 群 ， 部 分 矿 体 出露 地表 并 呈 烦 斜 、 大 急 倾 斜 状 态 向深 部 延 伸 。钨 矿 主 要 产 于 绢 云 母 石 英 片 岩 ， 闪石 英 片岩 云母 石英 角 绢 片 岩 夹 大 理 岩 三 种 岩 性 层 中 ， 区 地 层 总 矿
珏 ６ ６
ｉ ？ 卜 ？ 卜 呻 ｉ ？ ？
— ０ ｄ ∞ ｄ 卜 ０ ｌ ｄ
■
鐾ｊ
ｂ
∞ ７ ∞
ｄ ６
呻 ？ｉ∞ ？ ？ ｉ ？
ｄ ｄ ６ ｄ ｄ
肇 ｂ 捆 哇 ｝ ｝ ： 霹 Ｌ 瑚
在 崩 落 矿 石 之 前 需 用 ４ ６ 长 胶 带 铺 垫 ～ ｍ 好 采 场 ， 免 粉 矿 落 人 充 填 料 电 增 大 损 失 以 贫化 。出矿 采用 ２ Ｊ ＤＰ 一７ ５型 电耙 ， 矿 将 石 耙 运 至 矿 石 溜 井 ， 放 至 中 段 穿 脉 运 输 下
间 柱 厚 度 顶 柱 厚 度 底 柱厚 度
穗暄 髓暗 叵 暄 嚣 壬鞋 晤 孽 匠 嚣 蛙
匿 嚣 辫 匾 辫 释 胆
砸 ＊ 糖 嚣 ｉ 越 强 艇 岳 乎 嚣 壬 囊 嚣
越 垂 蚤 难 霸
穗
鞲 聋 壬
哑８ ０
０
∞０
ｕｏ∞ ，
２ 采矿 方 法选择 及 技 术经 济 比
较
根 据 矿 岩 赋 存 条件 ， 对 矿 体 的 特 征 及 进 行 详 细 的 分 析 与 统 计 ， 矿 属 于 急 倾 斜 该 极 薄 矿 脉 ， 用 于 浅 孔 留 矿 法 和 削 壁 充 填 适 法 开 采 。见 图 ｌ 图 ２ 和 。
倾斜、薄矿体开采方法的探讨
有 一 位 澳洲 采 矿 公 司领 导 人 说 ： 国想要 开发 中
５ ９
体 的 回采 。
１ 矿体特征及开 采技 术条件
某矿 矿体 呈透 镜状 ～似层状 ， 度较 稳定 ， 向 厚 且
图 １ 矿体典型剖面
深部 变薄 ， 度 １７～ ． ， 向北 东 ８ 。 ５ ， 厚 ． ５０ｉ 走 ｎ ０ ～８ 。倾 向南 东 ， 倾角 ３ 。 ４ 。走 向延 长 ８０ｍ， 深近 １０ ０ 一５， ０ 延 ０
８ 电 耙 绞 车 硐 室 ；一 矿 柱 一 ９
沿 脉 运输平 巷 布置 在矿 体下 盘 ， 采准 上 山布置
在 采场 两端 的房 间矿 柱 内 ， 隔 ４— 每 ５ｍ用 横穿 与 采
刘贞表 （ ９３ １ ８ 一）， ， 男 助理工程师 ，４ ００安徽 省马鞍山市经济 ２ ３０ 开发 区西塘路 ６ ６号 。 ６
都 离海岸 线 较远 ， 想要 出 口确 实 要 费 一 番 功 夫 。 而 且非 洲政 治 不稳定 ， 也可 能会 削弱 矿石 出 口前景 。
部的 １ ７个铁 矿进 行调 查 ， 根据 风 险等级 与 成功 概率 估 计 出矿 区产量 。中 国积 极 推动 这些 地 区的储 量开
发 ， 能将成 为铁 矿 石定 价 的主导 力量 。 可
２ 采场布置构成 要素及 回采工艺
２１ ．’ 采场 布置 构成 要 素
ｒ
Ⅱ
矿块 沿走 向布 置 ， 阶段 高 度 ３ ５～４ 矿块 长 ０ｍ，
Ⅱ一 儿
度 ５ ６ 矿块宽度 为矿体厚度 ， ０～ ０ｍ， 矿块划分为矿 房和矿柱 ， 矿柱分顶 、 底柱及 间柱 ， 顶柱高 ２～ ４ｍ，
采场 放 矿完 毕 ， 及 时封 闭溜井 ， 要 防止矿 石落 下 伤及 人员 或 损坏设 备 。
急倾斜极薄矿脉采矿方法试验研究与应用
生产能力大，工艺过程简单 ，采矿成本低等优点；可有效防止地表塌 陷，提 高矿石 回收率，延长矿 山
服 务 年 限 ，使 企业 的经 济效 益增 长显 著 ，具 有 一定 的推 广价值 。
关键词 ：急倾斜极薄矿脉 ；无底柱 ；浅孔 留矿 ；嗣后充填
中图分类号 ：ＴＤ ８５３．３
文章编号 ：１００１—１２７７（２０１６）０６—００３６—０３
有 限公 司 ，２６５９６６；Ｅ－ｍａｉｌ：ｐｌｊｃｊｙｙｌ＠ １６３．ｃｏｒｎ
２０１６年第 ６期／第 ３７卷
矿采 矿法 为主 ，由该 采矿 法开 采 的矿 量约 占此类 型矿 脉开 采总 量 的 ５０．７％ ；削壁 充填 采矿 法次 之 ，采 出矿 量约 占开 采总 量 的 ３０．４％ ８ 。黄 金 矿 山 中 ，留矿采 矿 法 采 出 的 矿 石 量 占 开 采 总 量 的 比 例 也 高 达 ４２．０％ 。根据 工程 类 比法并 结 合 大柳 行金 矿 燕 山矿 区 的实 际情况 ，山东黄金 金 创集 团有 限公 司大 柳行 金 矿开 展 了无 底 柱浅 孔 留矿 嗣后充 填采 矿法 试验 研究 ， 并 取 得 了很 好 的应 用效 果 。 ２．１ 矿块 结构 要素
矿床工程地质条件 ：风化带 内岩石破碎 、裂隙较 发 育 ，岩 石力 学强 度低 ；区内断裂 构造 不强 烈 ，广泛 分 布 着花 岗岩 ，岩石 坚 固性 系数高 ，稳定 性 较好 ，无 不 良 地 质作 用 。
矿岩 主要 技术 参 数 ：矿 岩 松 散 系 数 １．６，坚 固 性 系 数 ｆ＝１０ —１３，矿 石 密 度 ２．７７ ｔ／ｍ ，岩 石 密 度 ２．６５ ｔ／ｍ ，平 均 品位 约 为 ５ ｇ／ｔ，有 用 组 分较 为 均 匀 ， 矿体 平均 倾 角 约 为 ６０。，平 均 厚 度 ０．６ ｍ 左 右 ，且 厚 度变化稳定 ，是典型的急倾斜极薄型脉状矿床。矿床 附近无地表水体 ，矿床充水含水层为直接充水的弱富 水性 的构造裂 隙水 且补 给条 件差 ，水 文地 质条件 较 简 单 。总体而 言 ，工程及 水文 地质 条件 对采 矿方 法 的选 择 影 响不大 。
