一、直线一级倒立摆的仿真(一)直线一级倒立摆的数学建模对于倒立摆系统，由于其本身是自不稳定的系统,实验建模存在一定的困难。
但是忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程。
下面我们采用其中的牛顿－欧拉方法和拉格朗日方法分别建立直线型一级倒立摆系统的数学模型.图2 直线一级倒立摆模型φ摆杆与垂直向上方向的夹角；θ摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）。
图3 小车及摆杆受力分析分析小车水平方向所受的合力，可以得到以下方程:由摆杆水平方向的受力进行分析可以得到下面等式:把这个等式代入式1中,就得到系统的第一个运动方程：为了推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析,可以得到下面方程:力矩平衡方程如下：注意：此方程中力矩的方向,由于θ=π+φ,cosφ= −cosθ,sinφ= −sin θ，故等式前面有负号。
合并这两个方程，约去P 和N，得到第二个运动方程:设θ=π+φ(φ是摆杆与垂直向上方向之间的夹角），假设φ与1（单位是弧度）相比很小，即φ<〈1，则可以进行近似处理:。
用u 来代表被控对象的输入力F，线性化后两个运动方程如下:对式9进行拉普拉斯变换，得到注意：推导传递函数时假设初始条件为0。
由于输出为角度φ，求解方程组的第一个方程，可以得到：或如果令v = x，则有：把上式代入方程组的第二个方程，得到：整理后得到传递函数：其中设系统状态空间方程为:方程组对解代数方程,得到解如下：整理后得到系统状态空间方程：设则有：实际系统的模型参数如下:M 小车质量1。
096 Kgm 摆杆质量0.109 Kgb 小车摩擦系数0 。
1N/m/secl 摆杆转动轴心到杆质心的长度0。
2 5mI 摆杆惯量0。
0034 kg＊m*m把上述参数代入，可以得到系统的实际模型。
摆杆角度和小车位移的传递函数:摆杆角度和小车加速度之间的传递函数为：摆杆角度和小车所受外界作用力的传递函数：以外界作用力作为输入的系统状态方程:(二)倒立摆的PID调节：经典控制理论的研究对象主要是单输入单输出的系统，控制器设计时一般需要有关被控对象的较精确模型。
倒立摆实验报告根轨迹
倒立摆实验报告根轨迹摘要：本实验通过倒立摆实验，研究了倒立摆系统的根轨迹特性。
实验中使用了倒立摆系统，通过对系统阻尼比和控制增益的调节，观察了根轨迹的变化情况。
实验结果表明，当阻尼比和控制增益适当选择时，系统表现出稳定性和良好的控制性能。
引言倒立摆（Inverted Pendulum）是一种非线性控制系统，由垂直放置的杆和单个质点组成。
倒立摆系统在实际应用中具有广泛的应用前景，例如在无人平衡车、自行车倒立控制等领域。
倒立摆系统的稳定性和控制性能是非常重要的研究问题。
而根轨迹法是一种分析控制系统稳定性和性能的常用方法。
本实验旨在通过根轨迹的分析，研究倒立摆系统的稳定性和控制性能。
实验流程和方法本实验使用了一个由伺服电机、倒立摆、放大器和数据采集系统组成的倒立摆平台。
首先，调节倒立摆系统保持平衡的位置，通过控制器控制倒立摆的角度。
随后，分别调节系统的阻尼比和控制增益，观察根轨迹的变化情况。
实验中使用示波器记录了系统的输出响应，并利用MATLAB进行数据分析和根轨迹的绘制。
实验结果与分析根据实验记录的数据和MATLAB分析，我们得到了不同阻尼比和控制增益下的根轨迹曲线。
以下是实验中的一些典型结果和分析。
1.高阻尼情况下的根轨迹当系统的阻尼比较高时，根轨迹近似于一个稳定的圆。
这是因为高阻尼抑制了系统的振荡，使系统的相对稳定，并且响应速度较快。
然而，高阻尼比可能会导致系统的超调响应过大，因此在选择阻尼比时需要综合考虑。
2.低阻尼情况下的根轨迹当系统的阻尼比较低时，根轨迹呈现出振荡的特点。
这是由于低阻尼下系统的振荡现象不易被抑制。
可以观察到，随着阻尼比的减小，根轨迹呈现出越来越多的振荡周期，并且在左右对称分布。
低阻尼情况下，系统可能会出现很大的超调和震荡，因此需要适当增加控制增益以提高控制性能。
3.不同控制增益下的根轨迹图形显示，控制增益的选择对根轨迹起着重要作用。
当增益较小时，系统表现出较慢的响应速度，并且具有较大的超调。
倒立摆实验报告
专 业 实 验 报 告 实验名称倒立摆实验 实验时间 姓名 学号一、实验内容1、直线一级倒立摆建模1.1 受力分析针对直线一级倒立摆，在实际的模型建立过程中，可忽略空气流动阻力和其它次要的摩擦阻力，则倒立摆系统抽象成小车和匀质刚性杆组成的系统，如图所示。
图1 小车系统各参数定义：M ：小车质量m ：摆杆质量β：小车摩擦系数l: 摆杆转动轴心到杆质心的长度I ：摆杆惯量F ：加在小车上的力X ：小车位置Ф：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角摆杆受力和力矩分析图2 摆杆系统摆杆水平方向受力为：H摆杆竖直方向受力为：V由摆杆力矩平衡得方程：cos sin Hl Vl I φφθθπφθφ⎧-=⎪=-⎨⎪=-⎩&&&&&& （1） 代入V 、H ，得到摆杆运动方程。
当0φ→时，cos 1θ=，sin φθ=-，线性化运动方程：1.2 传递函数模型以小车加速度为输入、摆杆角度为输出，令，进行拉普拉斯变换得到传递函数：22()()mlG sml I s mgl=+-（2）倒立摆系统参数值：M=1.096 % 小车质量，kgm=0.109 % 摆杆质量，kg0.1β=% 小车摩擦系数g=9.8 % 重力加速度，l=0.25 % 摆杆转动轴心到杆质心的长度，mI= 0.0034 % 摆杆转动惯量，以小车加速度为输入、摆杆角度为输出时，倒立摆系统的传递函数模型为：20.02725()0.01021250.26705G ss=-（3）1.3 倒立摆系统状态空间模型以小车加速度为输入，摆杆角度、小车位移为输出，选取状态变量：(,,,)x x xθθ=&&（4）由2()I ml mgl mlxθθ+-=&&&&得出状态空间模型01001000000013300044xxxxxgglμθθθθ⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥'==+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦&&&&&&&&（5）μθθθ'⎥⎦⎤⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=11&&xxxy（6）由倒立摆的参数计算出其状态空间模型表达式：（7）111()()n n n n f s sI A BK s a s a s a --=--=++++L （11）设期望特征根为***12,,,n λλλL ，则期望特征多项式为：***1111()()()n n n n n f x s s s b s b s b λλ--=--=++++L L （12）由*()()f s f s =求得矩阵K 。
倒立摆创新实践报告
一、倒立摆系统介绍1、倒立摆系统简介倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。
GIP 系列倒立摆系统是固高科技有限公司，为全方位满足各类电机拖动和自动控制课程的教学需要，而研制、开发的实验教学平台。
GIP 系列的主导产品由直线运动型、旋转运动型和平面运动型三个子系列组成。
虽然倒立摆的形式和结构各异，但所有的倒立摆都具有以下的特性:非线性: 倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似模型，线性化处理后再进行控制，也可以利用非线性控制理论对其进行控制，倒立摆的非线性控制正成为一个研究的热点。
不确定性: 主要是模型误差以及机械传动间隙，各种阻力等，实际控制中,一般通过减少各种误差，如通过施加预紧力减少皮带或齿轮的传动误差，利用滚珠轴承减少摩擦阻力等不确定因素。
耦合性:主要是模型误差以及机械传动间隙，各种阻力等，实际控制中一立摆的各级摆杆之间，以及和运动模块之间都有很强的耦合关系，倒立摆控制中一般都在平衡点附近进行解耦计算，忽略一些次要的耦合量。
开环不稳定性: 倒立摆的稳定状态只有两个，即在垂直向上的状态和垂直向下的状态，其中垂直向上为绝对不稳定的平衡点，垂直向下为稳定的平衡点。
约束限制:由于机构的限制，如运动模块行程限制，电机力矩限制等。
为制造方便和降低成本，倒立摆的结构尺寸和电机功率都尽量要求最小，行程限制对于倒立摆的摆起尤为突出，容易出现小车的撞边现象。
倒立摆作为典型的快速、多变量，高阶非线形不稳定系统，一直是控制领域研究的热点。
它不但是验证现代控制理论方法的典型实验装置，而且其控制方法在一般工业过程中亦有着广泛的应用。
对倒立摆控制系统的研究可归结为非线形多变量绝对不稳定系统的研究。
早期的倒立摆控制律大多采用状态反馈，近年来，随着智能控制理论的发展，有人开始将模糊控制算法，神经网络用于倒立摆的控制。
直线一级倒立摆系统实验报告

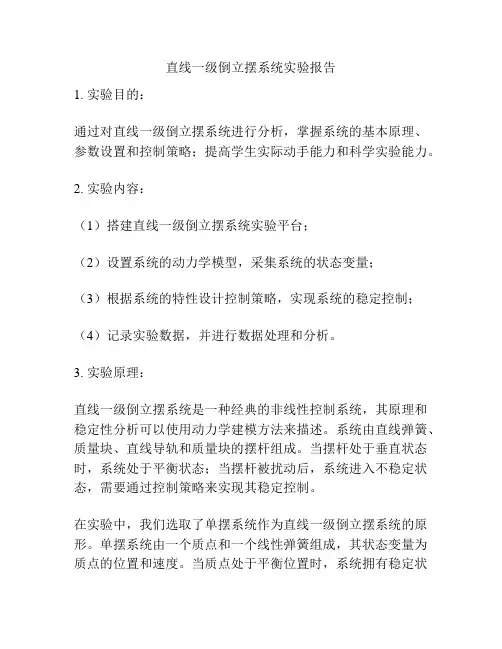

直线一级倒立摆系统实验报告1. 实验目的：通过对直线一级倒立摆系统进行分析，掌握系统的基本原理、参数设置和控制策略；提高学生实际动手能力和科学实验能力。
2. 实验内容：（1）搭建直线一级倒立摆系统实验平台；（2）设置系统的动力学模型，采集系统的状态变量；（3）根据系统的特性设计控制策略，实现系统的稳定控制；（4）记录实验数据，并进行数据处理和分析。
3. 实验原理：直线一级倒立摆系统是一种经典的非线性控制系统，其原理和稳定性分析可以使用动力学建模方法来描述。
系统由直线弹簧、质量块、直线导轨和质量块的摆杆组成。
当摆杆处于垂直状态时，系统处于平衡状态；当摆杆被扰动后，系统进入不稳定状态，需要通过控制策略来实现其稳定控制。
在实验中，我们选取了单摆系统作为直线一级倒立摆系统的原形。
单摆系统由一个质点和一个线性弹簧组成，其状态变量为质点的位置和速度。
当质点处于平衡位置时，系统拥有稳定状态；当质点被扰动后，系统进入不稳定状态，需要通过控制策略来实现其稳定控制。
因此，我们可以使用单摆系统来研究直线一级倒立摆系统的控制策略。
4. 实验步骤：（1）搭建实验平台：搭建直线一级倒立摆系统实验平台，包括直线导轨、摆杆、质点、力传感器、位移传感器和控制电路等。
将质点放置在导轨上，并用摆杆将其固定在弹簧上。
使用力传感器和位移传感器来测量系统的状态变量。
（2）设置系统模型：对实验平台的动力学模型进行建模，将系统的状态变量与控制策略联系起来。
（3）设计控制策略：根据系统的特性设计相应的控制策略，使系统保持稳定状态。
常用的控制策略包括模型预测控制、PID控制、滑模控制等。
（4）记录实验数据：实验过程中需要记录系统的状态变量和控制参数，并进行数据处理和分析，得到实验结论。
5. 实验结果分析：通过对直线一级倒立摆系统的实验研究，我们发现系统的稳定控制需要根据其特性和实际情况来确定相应的控制策略。
在实验中，我们采用了模型预测控制策略，通过对系统的状态变量进行预测和调节，成功实现了系统的稳定控制。
倒立摆系统__实验设计报告

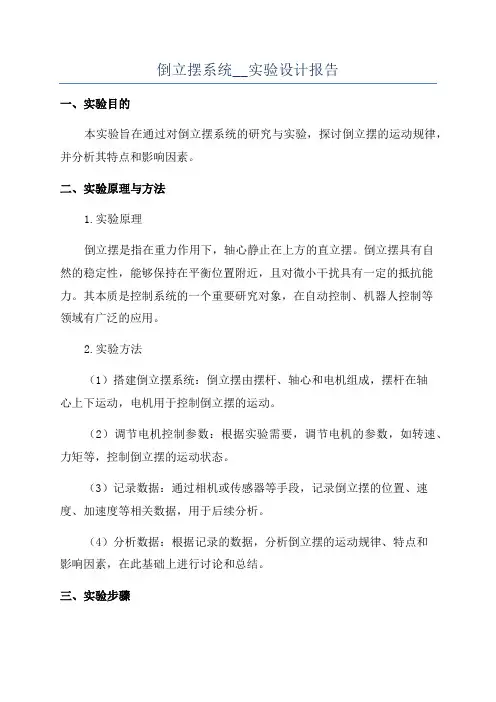

倒立摆系统__实验设计报告一、实验目的本实验旨在通过对倒立摆系统的研究与实验，探讨倒立摆的运动规律，并分析其特点和影响因素。
