继电保护用电流互感器10%误差曲线计算方法及应用

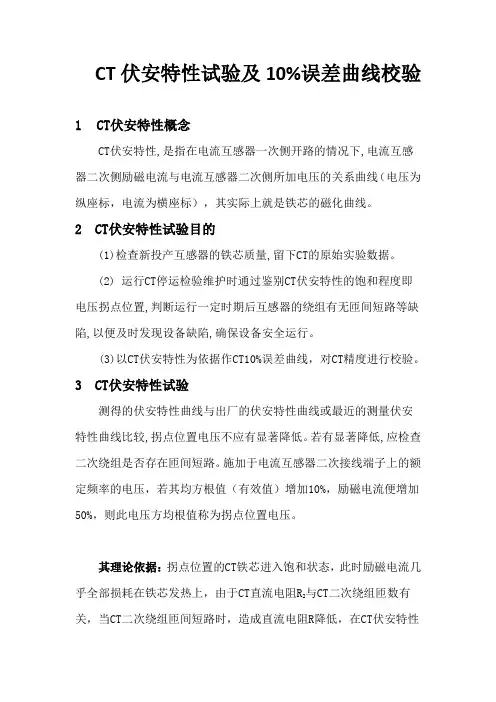

电力系统CT伏安特性试验及10%误差曲线校验(含案例分析)
CT伏安特性试验及10%误差曲线校验1 CT伏安特性概念CT伏安特性,是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。
2 CT伏安特性试验目的(1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。
(2) 运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。
(3)以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。
3 CT伏安特性试验测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较,拐点位置电压不应有显著降低。
若有显著降低,应检查二次绕组是否存在匝间短路。
施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。
其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降（在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2），据此判断CT二次绕组异常。
案例分析：图1所示为一伏安特性曲线, 其中横轴为电流I，纵轴为U，A、B 两点为拐点, B点电压为1600 V、A点电压为1878 V, B点电压明显低于A点电压, 两条曲线均为同一CT伏安特性曲线，且上方1曲线为CT出厂时的原始伏安特性曲线，下方2曲线为新近测量曲线, 根据上述分析, 可知该CT已存在缺陷, 需进一步检查或更换。
图1 伏安特性曲线图4 CT10%误差曲线校验10%误差曲线是保护用电流互感器的一个重要的基本特性。
继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。
电流互感器的 误差曲线经典分析
电流互感器的10％误差曲线1、变压器的运行特性电流互感器可等同于特殊的电流互感器，其等效电路图如1-30所示，1I 对应的二次电流2I 下，同时有一励磁电流m I 。
当互感器不饱和时，1I 与2I 成比例关系，当互感器呈现饱和后，有一部分电流需要去维持互感器磁饱和特性，因此实际二次电流变小了，当小至90%的一次电流除以变比时（I1/K ），即当励磁电流大于10%的（I1/K ）时即不满足10%误差要求。
2、互感器特性分析设i K 为电流互感器的变比，其一次电流1I 与二次电流2I 有i K I I 12 的关系，在i K 为常数(电流互感器不饱和)时，是一条直线，如图3-4中的直线1所示。
当电流互感器铁芯开始饱和后，2I 与i K I 1就不再保持线性关系，而是如图3-4中的曲线2所示，呈铁芯的磁化曲线状。
继电保护要求电流互感器的一次电流1I ，等于最大短路电流时，其变比误差小于或等于10％。
因此，我们可以在图3-4中找到一个电流值b I ,1，自b I ,1点作垂线与曲线1、2分别相交于B 、A 点，且11.0I BA '=(1I '为归算到二次侧的1I 值)。
如果电流互感器的一次电流b I I ,11≤，其变比误差就不会大于10％；如果b I I ,11>，其变比误差就大于10％。
3、10％误差试验、计算的步骤(1)收集数据：保护类型、整定值、变比和电流互感器接线方式。
(2)测量电流互感器二次绕组直流电阻值。
近似代替电流互感器二次绕组漏抗2Z ，110～220kV 的电流互感器取22Z R =，35kV 贯穿式或厂用馈电线电流互感器取223Z R =。
(3)用伏安特性法测试)(e I f U =曲线，用下式分别求出励磁电压、励磁阻抗、电流倍数、允许负载的数值。
102,211109)2A 5(10Z I E Z I m I I I I I m een e N N e N -=====时，当，(4)求计算电流倍数ca m ：10%90%为了便于计算，制造厂对每种电流互感器提供了在m 10下允许的二次负载阻抗Zen，曲线：m 10=f（Zen）称为电流互感器的10%误差曲线。
电流互感器10%误差曲线的测试与应用校核
、
Ｉ
ｌ
从 电 磁 感 应 的 工 作 原 理 上 看 ， 流 互 感 器 为 了 电 正 常 工 作 所 必 须 的 激 磁 功 率 是 产 生 误 差 的 基 本 原 因 。 不 论 电流 倍 数 加 大 ， 是 二 次 负 载 增 加 ， 们 的 或 它 结 果 都 引 起 电 流 互 感 器 感 应 电 动 势 Ｅ （ ＝Ｉ ×ｚ ２ Ｅ２ 。 ２
作 者简介 ： 雷桃花（９ ３ ， 山西大同人， １６ 一） 女， 毕业于太原重机 学院 工业 自动化（ 计算机应用） 专业。
’ ＿‘ ＿’． … ．＿ ・ ● ＿ ’ ●＿ ・ ● － ●” ・ ●－ － ● － ・ ● ＿ － … 。 ＿ ‘ ＿ “●－ ・ ● ・ － ●・ － ●－ － ● ＿ － ●・ － ●・ － ● ・ ”● ＿ － ●・ ・ ● ＿ ・ ●・ ● ・ ●”－ ● ＿ ”●… 。 ＿ 。 耵‘ ‘ －。 －。 ＿ ‘ ● ●＿ ・ ● ＿ ・’ － 。 －‘ －・ ＿。 －。 ・。 ・ ＿。 －。 ＿－ ＿‘ ＿。 ・ 。 ・。 ＿‘ －‘ … ● 。 ＿ ●… ● … 。 ＿ ・ ●… 。 ● ＿‘ ●
特 别 在 铁 芯 接 近 磁 饱 和 时 。 升 高 Ｅ ， 用 的 激 磁 稍 ２耗 功率 就 剧 增。 以 １ 误 差 曲 线 是 １ 所 ０％ ０％ 负 误 差 曲
收 稿 日期 ：０ ６ ３ ５ ２ ０ —０ —１
电流 互 感 器 Ｌ — １ — ４ ０ ５的 １ Ａ１ ０ ０／ ０％误 差 曲线
容许超 过 １ 。 电流 互 感 器 １ ０％ ０％ 误 差 曲 线 是 指 在 电流误 差为 １ ０％ 的 条 件 下 ， 次 电流 对 其 额 定 电 流 一 的 倍 数 Ｍ 与 电 流 互 感 器 允 许 的 二 次 负 载 的 关 系 曲

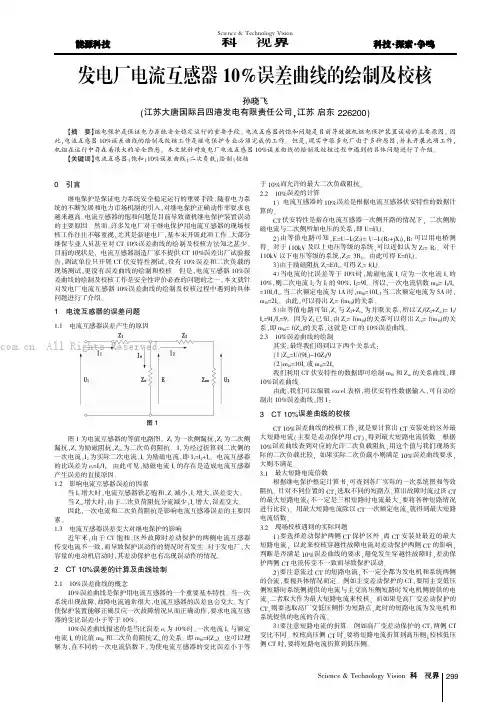

发电厂电流互感器10%误差曲线的绘制及校核
Science &Technology Vision 科技视界0引言继电保护是保证电力系统安全稳定运行的重要手段。
随着电力系统的不断发展和电力市场机制的引入,对继电保护正确动作率要求也越来越高。
电流互感器的饱和问题是目前导致微机继电保护装置误动的主要原因。
然而,许多发电厂对于继电保护用电流互感器的现场校核工作往往不够重视,尤其是新建电厂,基本未开展此项工作。
大部分继保专业人员甚至对CT 10%误差曲线的绘制及校核方法知之甚少。
目前的现状是,电流互感器制造厂家不提供CT 10%误差出厂试验报告,调试单位只开展CT 伏安特性测试,没有10%误差和二次负载的现场测试,更没有误差曲线的绘制和校核。
但是,电流互感器10%误差曲线的绘制及校核工作是安全性评价必查的问题的之一。
本文就针对发电厂电流互感器10%误差曲线的绘制及校核过程中遇到的具体问题进行了介绍。
1电流互感器的误差问题1.1电流互感器误差产生的原因图1图1为电流互感器的等值电路图。
Z 1为一次侧漏抗,Z 2为二次侧漏抗,Z e 为励磁阻抗,Z en 为二次负荷阻抗。
I 1为经过折算到二次侧的一次电流,I 2为实际二次电流,I e 为励磁电流,即I 1=I 2+I e 。
电流互感器的比误差为e f =I e /I 1。
由此可见,励磁电流I e 的存在是造成电流互感器产生误差的直接原因。
1.2影响电流互感器误差的因素当I 1增大时,电流互感器铁芯饱和,Z e 减小,I e 增大,误差变大。
当Z en 增大时,由于二次负荷阻抗分流减少,I e 增大,误差变大。
因此,一次电流和二次负荷阻抗是影响电流互感器误差的主要因素。
1.3电流互感器误差变大对继电保护的影响近年来,由于CT 饱和,区外故障时差动保护的两侧电流互感器传变电流不一致,而导致保护误动作的情况时有发生。
对于发电厂,大容量的电动机启动时,其差动保护也有出现误动作的情况。
2CT 10%误差的计算及曲线绘制2.110%误差曲线的概念10%误差曲线是保护用电流互感器的一个重要基本特性。

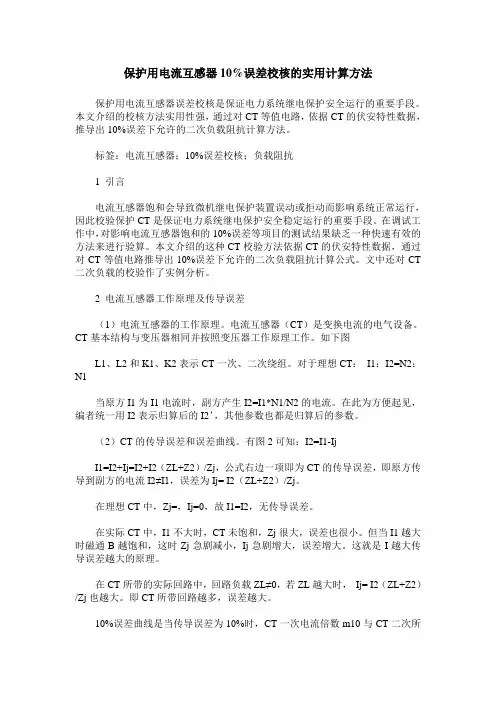

保护用电流互感器10%误差校核的实用计算方法
保护用电流互感器10%误差校核的实用计算方法保护用电流互感器误差校核是保证电力系统继电保护安全运行的重要手段。
本文介绍的校核方法实用性强，通过对CT等值电路，依据CT的伏安特性数据，推导出10%误差下允许的二次负载阻抗计算方法。
标签：电流互感器；10%误差校核；负载阻抗1 引言电流互感器饱和会导致微机继电保护装置误动或拒动而影响系统正常运行，因此校验保护CT是保证电力系统继电保护安全稳定运行的重要手段。
在调试工作中，对影响电流互感器饱和的10%误差等项目的测试结果缺乏一种快速有效的方法来进行验算。
本文介绍的这种CT校验方法依据CT的伏安特性数据，通过对CT等值电路推导出10%误差下允许的二次负载阻抗计算公式。
文中还对CT 二次负载的校验作了实例分析。
2 电流互感器工作原理及传导误差（1）电流互感器的工作原理。
电流互感器（CT）是变换电流的电气设备。
CT基本结构与变压器相同并按照变压器工作原理工作。
如下图L1、L2和K1、K2表示CT一次、二次绕组。
对于理想CT：I1：I2=N2：N1当原方I1为I1电流时，副方产生I2=I1*N1/N2的电流。
在此为方便起见，编者统一用I2表示归算后的I2’，其他参数也都是归算后的参数。
（2）CT的传导误差和误差曲线。
有图2可知：I2=I1-IjI1=I2+Ij=I2+I2（ZL+Z2）/Zj，公式右边一项即为CT的传导误差，即原方传导到副方的电流I2≠I1，误差为Ij= I2（ZL+Z2）/Zj。
在理想CT中，Zj=，Ij=0，故I1=I2，无传导误差。
在实际CT中，I1不大时，CT未饱和，Zj很大，误差也很小。
但当I1越大时磁通B越饱和，这时Zj急剧减小，Ij急剧增大，误差增大。
这就是I越大传导误差越大的原理。
在CT所带的实际回路中，回路负载ZL≠0，若ZL越大时，Ij= I2（ZL+Z2）/Zj也越大。
即CT所带回路越多，误差越大。
10%误差曲线是当传导误差为10%时，CT一次电流倍数m10与CT二次所带负载ZL的关系曲线。

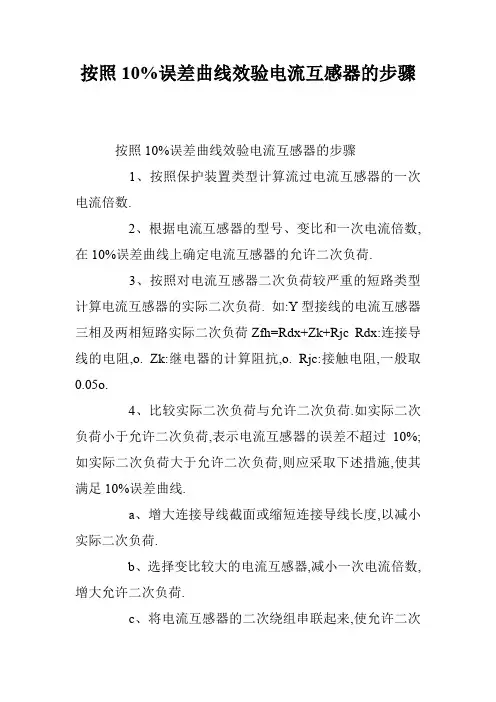

按照10%误差曲线效验电流互感器的步骤
按照10%误差曲线效验电流互感器的步骤
按照10%误差曲线效验电流互感器的步骤
1、按照保护装置类型计算流过电流互感器的一次电流倍数.
2、根据电流互感器的型号、变比和一次电流倍数,在10%误差曲线上确定电流互感器的允许二次负荷.
3、按照对电流互感器二次负荷较严重的短路类型计算电流互感器的实际二次负荷. 如:Y型接线的电流互感器三相及两相短路实际二次负荷Zfh=Rdx+Zk+Rjc Rdx:连接导线的电阻,o. Zk:继电器的计算阻抗,o. Rjc:接触电阻,一般取0.05o.
4、比较实际二次负荷与允许二次负荷.如实际二次负荷小于允许二次负荷,表示电流互感器的误差不超过10%;如实际二次负荷大于允许二次负荷,则应采取下述措施,使其满足10%误差曲线.
a、增大连接导线截面或缩短连接导线长度,以减小实际二次负荷.
b、选择变比较大的电流互感器,减小一次电流倍数,增大允许二次负荷.
c、将电流互感器的二次绕组串联起来,使允许二次
负荷增大一倍.。
电流互感器10%误差校验的计算方法的开题报告
电流互感器10％误差校验的计算方法的开题报告一、选题背景电流互感器是电力系统中不可或缺的重要部件，通常用于测量和控制负载电流。
由于各种因素的影响，例如传感器本身的质量和使用环境等，电流互感器的测量误差是无法避免的。
因此，为了确保电流互感器的测量准确性，需要进行定期的校验。
电流互感器10％误差校验的计算方法是电力系统中常用的一种校验方法。
它需要使用特定的计算公式来确定互感器的误差百分比，并根据校验结果进行相应的调整和维修。
本文拟研究电流互感器10％误差校验的计算方法，探讨其背景、方法以及应用。
通过对该方法的深入分析和理解，可以提高电力系统工程师对电流互感器校验的认识和技能水平，提升电力系统的安全性和稳定性。
二、研究目的本文的主要研究目的是：1.介绍电流互感器校验的背景、意义和必要性；2.详细介绍电流互感器10％误差校验的计算方法；3.研究该方法的适用范围、限制和注意事项；4.分析误差校验结果的判定和处理方式；5.探讨如何优化电流互感器校验流程和方法，提高校验的准确性和效率。
三、研究内容本文主要包括以下内容：1.介绍电流互感器校验的背景和意义。
2.详细介绍电流互感器10％误差校验的计算方法，并举例说明；3.分析该方法的适用范围、限制和注意事项。
4.探讨误差校验结果的判定和处理方式，包括如何确定误差是否合格，如何调整互感器等；5.探讨如何优化电流互感器校验流程和方法，提高校验的准确性和效率。
四、研究方法本文采用的主要研究方法包括文献资料和案例分析法。
通过查阅相关文献和案例，研究电流互感器10％误差校验的计算方法和应用，分析该方法的优缺点、适用范围和限制，从而得出结论；同时，通过实际案例分析，验证研究结果的可靠性和实用性。
五、预期成果本文预期的研究成果包括：1.针对电流互感器校验的背景和意义，深入分析其作用和必要性，为电力系统的安全和稳定提供保障；2.详细介绍电流互感器10％误差校验的计算方法，并提供实用案例，帮助电力工程师深入了解该方法的理论和应用；3.分析该方法的适用范围、限制和注意事项，为实际操作提供参考和指导；4.探讨误差校验结果的判定和处理方式，提供实用建议；5.探讨如何优化电流互感器校验流程和方法，提高校验的准确性和效率，为电力系统的提升和发展作出贡献。
电流互感器误差曲线“
电流互感器误差曲线由上图可知：电流互感器的一次电流IP变换到二次后分成两部分。
一小部分用于内部损耗励磁、磁损、涡损。
另一部分流入二次回路，这个电流就是我们在外部测到的二次电流IS。
因此励磁电流是CT存在误差的原因。
励磁阻抗Ze不是一个恒定不变的常数，但在相同的感应电动势下Ze是确定不变的，因此我们可以通过测量励磁特性曲线来得到Es和Ie关系。
通过计算可得到CT在各种运行状态下的复合误差。
准确限值系数与允许二次负荷的关系曲线就是我们通常所称的误差曲线。
10%误差曲线：设定电流误差10%时，KALF(一次电流与额定一次电流之比)与允许二次负荷的关系曲线。
5%误差曲线：设定电流误差5%时，KALF(一次电流与额定一次电流之比)与允许二次负荷的关系曲线。
计算10%误差的步骤：1，测定二次绕组直流电阻Rct，计算二次绕组阻抗Z2= Rct+j Xct 。
Xct一般可忽略或在0.1~0.2间取值。
2，做励磁特性曲线得到U=f(Ie)关系曲线3，因为已设定误差为10%即：I2=10Ie，所以有下列关系：由等值电路图可知：I2=Ie+IS且I2=10 Ie故10 Ie =Ie+IS所以可得到：IS=9 Ie4,一次电流Ip与额定一次电流Ipn倍数：KALF= Ip/ Ipn=Kn I2/ Kn Isn = I2/ Isn=10 Ie/ IsnIsn：额定二次电流5，当Isn=5A时，KALF=2Ie当Isn=1A时，KALF=10Ie6，任取一位KALF，根据KALF =10 Ie / Isn，，可得Ie值。
7，在励磁曲线上查找Ie对应的电压值U8，根据公式Es=U- Ie Z2可得到Ie与Es的关系曲线,由此求出Es值。
9，根据公式求出允许负载Zb= Es/Is- Z2 =Es/9Ie- Z2根据以上计算步骤可绘制出10%误差曲线。
同理可绘制出5%的误差曲线。
????????。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护用电流互感器１０％误差曲线的计算方法及其应用
作者：师淑英 郭增光 常小冰 河北大唐国际王滩发电有限公司 摘要：电流互感器是电力系统中非常重要的一次设备，而掌握其误差特性及10%误差曲线，对于继电保护人员来说是十分必要的，它可避免继电保护装置在被保护设备发生故障时拒动，保证电力系统稳定．可靠的运行，对提高继电保护装置的正确动作率有着十分重要的意义。本文就用在电流互感器二次侧通电流法，如何绘制电流互感器的10%误差曲线，并对其如何应用，加以说明。 关键词：电流互感器 10％误差曲线 应用
1 电流互感器的误差 电流互感器，用来将一次大电流变换为二次小电流，并将低压设备与高压线路隔离，是一种常见的电气设备。其等值电路如图1所示，向量图如图2所示。
Φ2'EΔI'I1I2=E2U2
U1'
I00.a
I
0.rI
UR'2
U'2X
U2X
RU2
UfhX
Rfh
U
I2R22X11RXR00XI1
I0U2''E1=E2
U
1
''
'Rfh
fhX
图 1 图 2 图中I’１为折算到二次侧的一次电流，R’１、X’１为折算到二次侧的一次电阻和漏抗；R2、X2为二次电阻和漏抗；I0为电流互感器的励磁电流。在理想的电流互感器中I0的值为零，I’１
＝I2。但实际上Z2为Z0相比不能忽略，所以，0I.=1I.-0I.2；
由电流互感器的向量图中可看出，电流互感器的误差主要是由于励磁电流I0的存在，它使二次电流与换算到二次侧后的一次电流I’１不但在数值上不相等，而且相位也不相同，
这就造成了电流互感器的误差。电流互感器的比误差f=100III'12'1；角误差为I’１
与I2间的夹角。
做为标准和测量用的电流互感器，要考虑到在正常运行状态下的比误差和角误差；做为保护用的电流互感器，为保证继电保护及自动装置的可靠运行，要考虑当系统出现最大短路电流的情况下，继电保护装置能正常工作，不致因为饱和及误差带来拒动，因而规程的规定，应用于继电保护的电流互感器，在其二次侧负载和一次电流为已知的情况下，电流误差不得超过10%。
2 电流互感器的１０％误差及１０％误差曲线 设Ki为电流互感器的变比，其一次侧电流与二次电流有I2＝I1／Ki的关系，在Ki为常数（电源互感器I2不饱和）时，就是一条直线，如图3所示。当电流互感器铁芯开始饱和后，与I1／Ki就不再保持线性关系，而是如图中的曲线2所示，呈铁芯的磁化曲线状。继电保护要求电流互感器的一次电流I1等于最大短路电流时，其变比误差小于或等于10％。因此，我们可以在图中找到一个电流值I1.b，自I1.b作垂线与曲线1、2分别相交于B、A两
点，且BA＝0.1I’１（为折算到二次的I1值）。如果电流互感器的一次I1电流，其变比误差就不会大于10％；如果，其变比误差就大于10％。 图3 图4 另外，电流互感器的变比误差还与其二次负载阻抗有关。为了便于计算，制造厂对每种电流互感器提供了在m10下允许的二次负载阻抗值Zen，曲线m10=f(Zen)就称为电流互感器的10％误差曲线，如图4所示，已知m10的值后,从该曲线上就可很方便地得出允许的负载阻抗。如果它大于或等于实际的负载阻抗，误差就满足要求，否则，应设法降低实际负载阻抗，直至满足要求为止。当然，也可在已知实际负载阻抗后，从该曲线上求出允许的m10，用以与流经电流互感器一次线绕组的最大短路电流作比较。
通常电流互感器的10%误差曲线是由制造厂实验作出，并且在产品说明书中给出。若在产品说明书中未提供，或经多年运行，需重新核对电流互感器的特性时，就要通过试验的方法绘制电流互感器的10%误差曲线。
3 １０％误差曲线的绘制方法 测定电流互感器10%误差曲线最直接方法是一次测定电流法，此项方法由于所需电源及设备容量较大，电流测量很难用于现场测验。
oC(m10)1bIAB12I2I1I2.MAXoenZ
10mZfh
Mn
1-为铁芯不饱和 2-为铁芯饱和时 另一种方法是二次侧通电流法，此项方法由电流互感器二次侧通入电流，所需电源及设
备容量较小，其结果与一次电流法所得相同，现场测量很易实现。下面就介绍用二次侧通电流法，绘制电流互感器10%误差曲线的方法。 3.1 收集数据 保护装置类型、整定值、电流互感器的变比、接线方式和流过电流互感器的最大故障电流等。 3.2 测量电流互感器二次绕组的直流电阻R2
3.3 求二次绕组漏抗Z2 用经验公式计算：对于油浸式LCCWD型，一般取Z2=（1.3～1.4）R2；对于套管式LRD型电流互感器，一般取Z2=2R2。 3.4 测定电流互感器的二次负荷阻抗
电流互感器的二次阻抗是指电流互感器二次端子所呈现的负荷阻抗。它包括继电器阻抗，连接导线阻抗。 3.4.1计算电流互感器二次负荷
电流互感器二次的负荷为其输出电压的与输出的电流之比；Zfh=U2/I2。其值的大小与电流互感器的接线方式、故障类型有关：
3.4.1.1完全星形接线 见图5，常用于大接地电流系统中，能够反映各种相间故障和接地故障。为提高接地故障的灵敏度，常在中性线中加装零序电流继电器。
图5 ①三相短路时：(I0=0) Zfh= U2/I2 = UA/IA= IA(ZL+Zφ)/IA = ZL+Zφ
ZL:导线阻抗 Zφ:继电器线圈阻抗 ZN:零序回路继电器线圈阻抗 ②两相短路时：(AC相) Zfh= U2/I2 = UA/IA = [IA(ZL+Zφ)+IC(ZL+Zφ)]/(2IA) = ZL+Zφ ③单相接地时：(A相) Zfh= U2/I2 = UA/IA = IA(ZL+Zφ+ZN+ZL)]/IA = 2ZL+Zφ+ZN
3.4.1.2不完全星形接线 见图6，常用于小接地电流系统中，只能够反映相间故障和接地故障。当线路上设有Y，d接线的变压器，并在变压器线路侧发生故障时，电源侧的电流保护采用不完全星形接线时，保护装置的灵敏度比完全星形接线方式降低一半，为此对装于电源侧的过电源保护装置，若要求作为变压器的后线路的后备时，通常在中性线上再装一个电流继电器，第三个继电器能够反应最大相电流，使保护灵敏度提高一倍。
图6 ①三相短路：(中线—B相电流)
Zfh= |U2/I2| = |UA/IA| = |IA(ZL+Zφ)-IC(ZL+Zφ)]/IA| = 3(ZL+Zφ) ②两相短路： AB相: Zfh= U2/I2 = UA/IA= [IA(ZL+Zφ)+IB(ZL+Zφ)]/IA = 2(ZL+Zφ) AC相: (中线无电流) 同完全星形接线 Zfh= ZL+Zφ ③单相接地：同两相短路 Zfh = 2(ZL+Zφ)
3.4.1.3 两相差接线 见图7，与不完全星形接线相比，可节省一个电流继电器，但对和种相间故障，灵敏度不同，在10kV以上的线路保护中很采用。 图7 Zfh= |U2/I2| = |UA/IA| = |IA(ZL+Zφ)-IC(ZL+Zφ)]/IA| = 3(ZL+Zφ) ①三相短路： Zfh= |U2/I2| = |UA/IA| = |(IA-IC)(2ZL+Zφ)/IA| = 3(2ZL+Zφ) ②两相短路： Zfh= U2/I2 = UA/IA = (IA-IC)(2ZL+Zφ)/IA = 2(2ZL+Zφ) ③单相接地：(A相) Zfh= U2/I2 = UA/IA = IA (2ZL+Zφ)/IA = 2ZL+Zφ
3.4.1.4 三角形接线：见图8，用三相差动接线中。 ①三相短路：
图8 Zfh= |UA/IA| = |[(IA-IB)(ZL+Zφ)-(IC-IA)(ZL+Zφ)]/IA| = (ZL+Zφ)|2IA-IB-IC |/IA = 3(ZL+Zφ) ②两相短路：(AB相) Zfh= UA/IA = [(IA+IB)(ZL+Zφ)+IB(ZL+Zφ)]/IA = (ZL+Zφ)(IA+2IB)/IA = 3(ZL+Zφ) ③单相接地：(A相) Zfh= UA/IA = IA(2ZL+2Zφ)/IA = 2(ZL+Zφ) 各种接线方式下的电流互感器的二次计算负荷汇总见表1。 表1：四种接线方式，在不同的短路状态下电流互感器的二次计算负荷 三相短路 两相短路 单相接地 完全星形接线 ZL+Zφ ZL+Zφ 2ZL+Zφ+ZN
不完全星形接线 3(ZL+Zφ) 2(ZL+Zφ)（AB相） ZL+Zφ（AC相） 2(ZL+Zφ) 两相差接线 3(2ZL+Zφ) 2(2ZL+Zφ) 2ZL+Zφ 三角形形接线 3(ZL+Zφ) 3(ZL+Zφ) 2(ZL+Zφ)
3.4.2用电流．电压法测定最大负荷阻抗 在电流互感器根部用电流电压法，分别测量电流互感器二次回路AB、BC、CA和A0相的阻抗。注意测量接线最好采用高内阻电压法。对于差动保护接线，由于外部故障时，继电器内仅流过不平衡电流，故障电流并不流过继电器，所以在实测时，应将差动继电器的线圈短接。计算公式为：
2BCCAABA
ZZZZ 2CABCABBZZZZ 2ABCABCCZZZZ
3.5 用伏安特性法测试电流互感器的U=f(I0)曲线 采用低内阻电流法或采用高内阻电压法均可。试验时要注意，电流互感器一次侧开路，断开二次侧所有负荷后加电压，由零逐渐上升，中途不得降低后再升高以免因磁滞回线使伏安特性曲线不平滑，影响到计算的准确性。一般做到5A，有特殊需要时做到饱和为止。
3.6 根据U=f(I0)曲线，求出励磁电压、励磁阻抗、电流倍数与允许负荷的关系，绘出１０％误差曲线 根据电工理论，当电流互感器一次线圈开路，在二次线圈加电压时，流经二次线圈的电流即为电流互感器的的励磁电流。对于同一台电流互感器的不同二次绕组，在同样的励磁电流下，其铁芯的的饱和程度不相同，反映到磁通的变化率dΦ/dt上也不相同，在绕组中产
