弱电及智能化安装安全技术交底
弱电电缆桥架安装技术交底(f超全面)

技术交底文件单位工程名称:XX市妇幼保健院新院项目XX市妇幼保健院新院项目安装施工年月日施工工艺二、施工工艺2.1 施工程序2.2 桥架选择,桥架外检查本工程中所使用的桥架为镀锌槽式桥架。
桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
桥架板材厚度应满足下表。
桥架允许最小板材厚度桥架宽度B(mm)允许最小厚度(mm)B<100 1.0100≦B<150 1.2150≦B<400 1.5(再确认)400≦B<800 2.0(再确认)桥架焊缝表面均匀、平整、光滑,不得有漏焊、裂纹、夹渣、烧穿弧坑等缺陷。
电缆桥架加工成形后,断面形状应端正,元弯曲、扭曲、裂纹、边沿毛刺等缺陷。
桥架螺栓孔径,在螺杆直径不大于M16时,可比螺杆直径大2mm。
螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm;同一组内任意两孔间距±1.0mm。
2.3 桥架的保管电缆桥架暂时不能安装时,其贮存场所宜干燥、有遮盖、有良好的通风环境,应避免酸、碱、盐等腐蚀性物质的侵蚀。
在保存场所一定要分类码放,不得摔打,层间应用适当软垫物隔开,避免高压,以防变形和防腐层损坏,影响施工和桥架质量。
在有腐蚀的环境,还应有防腐蚀的措施,一经发现有变形和防腐层损坏,应及时处理后再存放。
2.4 弹线定位1、根据图纸确定始端到终端,找好水平或垂直线,用粉线袋沿墙壁、顶棚和模板等处,在线路的中心线进行弹线。
2、按设计图的要求,分匀档距并用笔标出具体位置。
2.5 预埋铁或膨胀螺栓1、预埋铁的自制加工尺寸不应小于120X60X6mm;其锚固圆钢的直径不应小于8mm。
2、紧密配合土建结构的施工,将预埋铁的平面放在钢筋网片下面,紧贴模板,可以采用绑扎或焊接的方法将锚固圆钢固定在钢筋上。
模板拆除后,预埋铁的平面应明露、或吃进深度一般2~3mm,再将成品支架或角钢制成的支架、吊架焊在上面固定。
3、根据支架承受的荷重,选择相应的膨胀螺栓及钻头;埋好螺栓后,可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

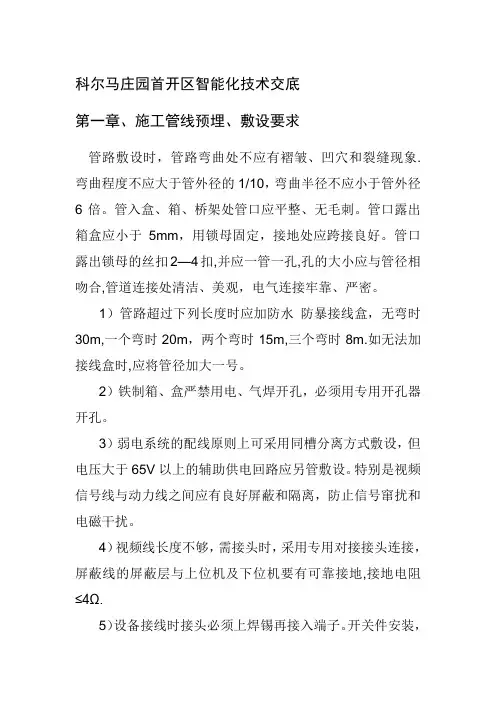

智能化工程技术交底

科尔马庄园首开区智能化技术交底第一章、施工管线预埋、敷设要求管路敷设时,管路弯曲处不应有褶皱、凹穴和裂缝现象.弯曲程度不应大于管外径的1/10,弯曲半径不应小于管外径6倍。
管入盒、箱、桥架处管口应平整、无毛刺。
管口露出箱盒应小于5mm,用锁母固定,接地处应跨接良好。
管口露出锁母的丝扣2—4扣,并应一管一孔,孔的大小应与管径相吻合,管道连接处清洁、美观,电气连接牢靠、严密。
1)管路超过下列长度时应加防水防暴接线盒,无弯时30m,一个弯时20m,两个弯时15m,三个弯时8m.如无法加接线盒时,应将管径加大一号。
2)铁制箱、盒严禁用电、气焊开孔,必须用专用开孔器开孔。
3)弱电系统的配线原则上可采用同槽分离方式敷设,但电压大于65V以上的辅助供电回路应另管敷设。
特别是视频信号线与动力线之间应有良好屏蔽和隔离,防止信号窜扰和电磁干扰。
4)视频线长度不够,需接头时,采用专用对接接头连接,屏蔽线的屏蔽层与上位机及下位机要有可靠接地,接地电阻≤4Ω.5)设备接线时接头必须上焊锡再接入端子。
开关件安装,其固定必须稳固、牢靠,高度按规定标准,并保证横平、竖直。
6)线缆敷设时,必须在电缆盘上方放出并保持松弛弧行。
放线过程中线缆严禁打小圈,螺旋波浪等现象,视频线中间如要接头需专用电缆头连接,多股线与设备使用铜线鼻进行连接。
7)设备处导线连接时应根据实际情况留有足够的余量,导线两端按图纸提供的线号标签进行标识,根据编号进行端子接线。
8)室外管井盖做成草坪井盖,不影响景观效果。
9)室外管采用PE管,壁厚需达到规范要求。
第二章、设备安装要求监控设备安装在安装前摄像机应注意以下几点:1、摄像机的位置需根据图纸设计要求进行准确定位安装;2、尽可能选择在绿化较隐蔽的部位。
3、结合园艺,尽可能少立监控杆。
对讲系统安装安装对讲系统时,必须注意以下几点:1、管线是否到位,门口机安装是否水平;2、门口机和开关的位置尽可能业主使用方便,路径短为宜;3、门口机面板是否可以盖住底盒边的石头缝;4、户内对讲分机底座安装前需住户内墙壁粉刷完成后才可安装;5、弱电井对讲箱安装结合数字电视、电信箱体统一考虑安装高度,确保所有箱体门可打开;6、一层对讲箱配220V强电电源接自园林景观电源箱内取电。
(完整版)弱电工程安全技术交底

(完整版)弱电工程安全技术交底弱电工程安全技术交底是指在弱电工程施工过程中,对工程的安全技术进行详细的交底和说明。
弱电工程是指低电压电气设备和系统,如通信、监控、安防等系统。
在弱电工程施工过程中,安全技术交底是非常重要的,它能够确保施工过程中的安全,保护工人的生命财产安全,同时也能够提高工程的质量和效率。
本文将从五个大点来阐述弱电工程安全技术交底的重要性和具体内容。
一、施工现场安全交底1.1 工地安全规定交底:施工现场应有明确的安全规定,包括人员进出、物品摆放、设备使用等方面的规定,这些规定应在施工前向工作人员进行交底。
1.2 安全防护设施交底:施工现场应配备相应的安全防护设施,如安全帽、防护眼镜、防护手套等,这些设施的正确使用方法和注意事项应进行交底。
二、设备安全使用交底2.1 设备操作规程交底:弱电工程中使用的设备有一定的操作规程,包括开关机操作、参数设置等,这些规程应在施工前向工作人员进行交底。
2.2 设备维护保养交底:弱电设备需要进行定期的维护保养,包括清洁、检修等工作,这些内容应在施工前向工作人员进行交底。
2.3 设备故障处理交底:弱电设备在使用过程中可能会出现故障,工作人员应了解常见故障的处理方法,以确保及时修复设备故障。
三、电气安全交底3.1 电气安全规范交底:弱电工程中的电气设备使用应符合相关的安全规范,包括电气线路的敷设、接地、绝缘等方面的规定,这些规范应在施工前向工作人员进行交底。
3.2 电气事故应急处理交底:在电气事故发生时,工作人员应了解应急处理的方法,包括切断电源、报警求救等,这些内容应进行交底。
四、施工过程安全交底4.1 工作流程交底:弱电工程施工过程中有一定的工作流程,包括布线、安装、调试等,这些流程应在施工前向工作人员进行交底。
4.2 施工现场安全注意事项交底:施工现场有一些特殊的安全注意事项,如高空作业、电源接触等,这些事项应在施工前向工作人员进行交底。
4.3 施工材料安全使用交底:弱电工程中使用的材料应符合相关的安全标准,工作人员应了解材料的正确使用方法和注意事项,以确保施工过程中的安全。
(完整版)弱电智能化施工安全技术交底

7、控制中心内光缆的敷设,在电缆走道上时,光端机上的光缆宜预留10m;余缆盘成圈后应妥善放置。光缆至光端机的光纤连接器的耦合工艺,应严格按有关要坟进行。
3)缆线在敷设前应会同甲方对缆线进行检查,做好以下几项工作:
a)核对缆线的型号规格长度是否符合设计要求。
b)缆线必须有出厂合格证。
c)对缆线进行外观检查,缆线不应有机械损伤、扭曲或有急弯的地方。外表绝缘及护套层应完好,缆线封头应完好。
d)敷设前应进行绝缘检查及泄漏试验。
3、缆线敷设一般工艺要求:
1)不同系统不同电压,不同电流、强电与弱电等不应敷设在同一根管内或同一线槽孔内。
2、采用架槽时,架槽宜每隔一定距离留出出线口。电缆由出线口从机架上方引入,在引入机架时,应成捆绑扎。
3、采用电缆走道时,电缆应从机架上方引入,并应在每个梯铁上进行绑扎。
4、采用活动地板时,电缆在地板下可灵活布放,并应顺直无扭绞;在引入机架和控制台处还应成捆绑扎。
5、在敷设的电缆两端应留有适度余量,并标示明显的永久性标记。
7)尽量避免穿越建筑物的沉降、伸缩缝,如必须穿过时,应做好相应处理。
8)线槽焊接处应清除焊渣,并做好支架、线槽的防腐处理。
9)金属桁架及线槽的拼接处要做好接地跳线。
10)镀锌桥架不得采用电焊连接,应采用连接板紧固螺钉式连接;连接处应采用专用接地线卡连接跨接地线,不得电焊焊接跨接接地线。
11)安装后应做好防火封堵。
二、原材料保护
弱电智能化施工安全技术交底

8)线槽焊接处应清除焊渣,并做好支架、线槽的防腐处理。
9)金属桁架及线槽的拼接处要做好接地跳线。
10)镀锌桥架不得采用电焊连接,应采用连接板紧固螺钉式连接;连接处应采用专用接地线卡连接跨接地线,不得电焊焊接跨接接地线。
11)安装后应做好防火封堵。
5) 确定线路走向要充分了解其它风、水管道的分布,位置和技术工艺要求,以免与 这些管道发生空间上的冲突。
安全技术交底记录
编号:JD-
工程名称
交底人
职务
交底内容
弱电(智能化)施工
项目安全员签字
交底时间
接受交底人签字:
交底内容:
一、概述
1、施工人员开工前必须认真熟悉图纸,了解设计意图、工艺流程,严格按照设计图纸施工,密切配合好预埋预留工作,严格遵守施工程序,认真执行施工操作和验收规范即国家建筑安装质量的检验评定标准。
(二)、电线管敷设(明敷):PVC硬塑料管 钢管
1、 钢管敷设
1) 线管一般采用镀锌钢管,敷设规范要求横平竖直,钢管必须做好管口处理,除去 毛刺。固定安装在墙上和顶上时,必须用管卡子固定,管卡子间距1-2米。吊臂固定时,Φ20管吊臂间距≤1米,Φ25管吊臂间距≤1.2米。终端盒、过路盒吊臂间距≤25CM。
5) 弯管时要用专用工具,电线管的弯曲径为管径≤6D-10D,管子弯曲处的弯偏度≤ 0.1D。
6) 电线管采用螺纹连接的,连接后螺纹宜外露2-3扣,并按规定做好跨接接地线。
7) 镀锌钢管不得采用电焊连接,应采用螺纹连接或紧定螺钉式套管连接,连接处应 采用专用接地线卡连接接地线,不得电焊焊接跨接接地线。 8) 明配钢管在进箱盒的150-300毫米处应设管卡或支架固定,在转角、直线段处的 管卡或支架间距应对称、均匀;管卡或支架的间距应符合国家规范规定。
智能化弱电项目实施时注意的问题及相应的解决方法

智能化弱电项目实施时注意的问题及相应的解决方法前言:当今社会,随着科技进步,智能化技术也得到了广泛的应用。
越来越多的建设工程都采用了智能化系统,同时,参与智能化建设的施工队伍也飞速增加,各个队伍技术水平和管理能力均不相同,市场环境良莠不齐,往往技术水平低的队伍以廉价大量中标。
这种情况下,建设方和施工方都受到了损失,也扰乱了市场秩序,今天就来分析下弱电智能化项目实施时应注意的问题及提供相应的解决方法。
一、智能化弱电项目实施时应注意的问题由于建设方、设计方、施工方以及产品供货方对项目的初期认识会有一些差距,再加上几方的前期沟通或是准备工作不到位,特别是施工单位的基本素质不高或是经验欠缺,就有可能给日后的项目实施留下隐患。
因此,应做好以下几个方面的工作,尽量避免问题的发生。
1、项目实施前的准备工作首先要选择一支信誉好、实力强、业绩多、报价合理的施工队伍。
切忌为了片面地追求降造而冒险选用低价投标单位,选择监理单位时同样如此。
施工单位一旦中标后,要在招标文件的基础上扩大了解整个工程概况,要把握工程特点和设计要求,并对该工程有一个初步的评估和全面的理解,同时组织专业技术人员针对施工图纸进行更近一步的分析和研究,充分领会设计思想和技术要求,并积极地与建设单位和设计单位沟通,更深的了解和明确建设方的功能定位和意图,从而审视图纸中有无错误和缺项,衡量图纸设计能否满足用户的要求。
一旦发现问题,要积极地会同建设方和设计方进行图纸会审,并提出问题和改进建议。
避免问题暴露在施工阶段,给建设单位和施工单位造成不必要的损失。
图纸交底在开工前也是一项非常重要的工作。
交底交的好坏直接关系到项目是否能够顺利准确的实施,关系到施工进度和施工质量的保证,以及关系到施工成本能否降低。
有些建设单位对此不以为然,交底工作草草了率,从思想行为上给项目的实施埋下了隐患。
2、选择弱电产品的问题在选择了合格的施工单位后,产品的选择就成为了保证工程质量的另一个关键性问题。
弱电安装工程安全技术交底精选全文

5.用克子切断铸铁管,应戴防护眼镜,克子顶部不得有卷边裂纹。
6.安装管子、线槽应平直,转弯处应采用相适应的弯头构件连接。
7.传递扛抬管子、线槽,不准碰、触、压电源电线,防止触电事故。
(2)、严禁从高处往下抛掷物品、工具;
(3)、拆开洞口、临边的防护时必须设置警示标志,并及时恢复;
(4)、土建、装饰、安装等几个单位在同一现场施工时,必须共同拟定确保安全施工的措施。否则不许工人在同一垂直线下方工作。(5)、必须做到 Nhomakorabea完场清。
交底人签字:
日期:
接受人(全员)签字:
注:本交底一式三份,班组、交底人、资料保管员各一份。
10.翻动工件时,防止滑动及倾倒伤人。
11.手提式砂轮机应有防护罩,接保护零线牢靠,电源电线无破皮无漏电,并通过触电保护器,站在砂轮片侧面操作,并戴绝缘手套。
12.用风钻、电钻、电锤或錾子打眼时,板下、墙后不得有人靠近。
13.高处作业必须系挂安全带。
14.补充交底内容:
(1)、高处作业的操作平台必须牢固可靠、并设置1米高的护栏;移动操作平台时人员要下到地面;
8.火焰煨弯机的气压表、水压表、减压阀应灵敏可靠,防回火器必须保持安全有效。乙炔压力控制在0.5~1.5kg/cm2(5~15N/cm2),氧气压力控制在4~6kg/cm2(40~60N/cm2)。操作场所应配灭火器,动火点与气瓶的距离不少于10m。
9.管子串动和对口,动作要协调,手不得放在管口和法兰接合处。
可编辑修改精选全文完整版
弱电安装工程安全技术交底
智能化弱电技术交底

智能化弱电技术交底智能化弱电技术交底一、前言智能化弱电技术是指将传统电气技术与信息技术相结合,实现对电力、通信、安防等弱电系统进行智能化管理和控制。
在现代社会中,智能化弱电技术应用广泛,为人们的生产生活带来了极大的便利和安全保障。
本次交底将就智能化弱电技术的基本原理、应用场景、施工要求等方面进行详细的介绍,以提高施工人员的专业知识水平。
二、基本原理1. 电力系统:智能化弱电技术在电力系统中的主要应用是实时监测和控制。
通过智能电表、智能断路器等设备,实现对电力负荷、电能消耗、电压稳定等参数的实时监测和调控,以提高用电的效率和安全性。
2. 通信系统:智能化弱电技术在通信系统中的主要应用是数据传输和远程控制。
通过智能化的网络设备和通信接口,实现各种信息的快速传输,并能够远程控制各种设备,实现远程监控和管理。
3. 安防系统:智能化弱电技术在安防系统中的主要应用是视频监控和报警系统。
通过智能摄像头、智能报警器等设备,实现对安全区域的监控和报警,以提高安全性和防范能力。
三、应用场景智能化弱电技术广泛应用于各种场景,如住宅小区、商业办公楼、工厂车间等。
以下就几种常见的应用场景进行介绍。
1. 住宅小区:智能化弱电技术在住宅小区中主要应用于安防系统和智能家居系统。
通过视频监控和门禁系统,保障小区居民的安全;通过智能家居系统,实现对灯光、空调等设备的智能控制,提高居住舒适度。
2. 商业办公楼:智能化弱电技术在商业办公楼中主要应用于电力系统和通信系统。
通过智能电表和断路器,实现对电力的实时监测和控制,提高用电的效率和安全性;通过智能网络和通信设备,实现数据的快速传输和远程控制,提高工作效率。
3. 工厂车间:智能化弱电技术在工厂车间中主要应用于安防系统和生产控制系统。
通过视频监控和报警系统,保障工人的安全;通过生产控制系统,实现对生产线的智能化管理,提高生产效率和质量。
四、施工要求在进行智能化弱电技术的施工过程中,需要遵守以下要求以确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
鲁ZN-004 001
工程名称
72433部队烟台经济适用住房
交底部位
安全
分项工程名称
弱电及智能化系统技术交底
日期
2009.10.15
交底内容:
1、凡参加施工的人员必须严格遵守《电工安全技术操作规范》通用部分的全部条款。
2、进入施工现场必须正确戴好安全帽,系紧帽带,在施工过程,严禁脱帽解,严禁穿拖鞋,带钉易滑鞋、高跟鞋、短裤、短衫等上班。严禁酒后上班。
5、在预埋管道时,应注意操作区域内的钢筋及模板,防止铁钉轧脚和被钢筋绊倒,同时也要注意上方的脚手架临时走道防止高处物体坠落打击伤人。
6、在高空作业时,(2.5米以上)要正确佩戴牢固无损的安全带,被挂点要牢固可靠,安全带实行高挂低用,严禁在高处向下抛物。
7、使用人字梯时,必须垫平放稳,两梯脚与地面的夹角应不大于60度,且两梯面应用挂钩或索具接牢,不允许两人或两人以上在同一张人字梯上作业。使用单面梯时,低脚与地面的角度应不小于45度,在梯上操作时,地面应有专人配合和监护,严禁借身体来缩短与施工点的水平距离,把重心移至人字梯外,操作时应用绊位人字梯档。
技术负责人:交底人:接交人:
本表由施工单位填写并保存(一式三份。接受交底人、一份交底人、一份安全员一份)
技术安装交底
鲁ZN-004 002
工程名称
72433部队烟台经济适用住房
交底部位
消防电气配管
分项工程名称
弱电及智能化系统技术交底
日期
2009.10.15
交底内容:
1、材料要求:
电气保护管均采用DN15、DN20、DN25JDG镀锌钢管,连接方式为螺丝紧定连接,该方式连接的螺丝必须拧断。
4、柱面上的盒体绑定必须牢固,必要时可用钉子直接钉在模板上。
5、感沿探测器保护半径为5.7m,与灯具的距离为0.5m,手报布置间距为30m;扬声器布置间距为25m,且距离末端墙体不得大于12.5m。布置设备位置时应灵活考虑。
6、本工序施工验收按照《建筑电气工程施工质量验收规范GB50303-2002》《火灾自动报警系统施工质量验收规范GB50166-2007》要求执行。,本次交底未尽事宜按照以上两项施工工艺操作标准要求施行。
2、管线敷设方式:
本工程内的导管敷设采取砼内暗敷,导管要求从侧面进入盒内。施工工序为:接线盒定位及固定、接线盒封堵、连接导管和导管固定。接线盒内采用湿报纸封堵,封堵前与导管连接的锁头应连接完毕,导管采取绑线绑定在底筋上,固定间距不得大于1.0m。所有连接处必须用防水胶带缠绕。
3、需要下到板下的管,必须用木钻在底板上钻孔,严禁用其它方式凿孔。
6、本工序施工验收按照《建筑电气工程施工质量验收规范GB50303-2002》《火灾自动报警系统施工质量验收规范GB50166-2007》要求执行。,本次交底未尽事宜按照以上两项施工工艺操作标准要求施行。
技术负责人:交底人:接交人:
技术安装交底
鲁ZN-004 004
工程名称
72433部队烟台经济适用住房
2、管线敷设方式:吊顶内局部设备位置改动处,采取国标镀锌吊件吊装,吊件间距为1.5m,且在分线盒两侧300mm处要设置吊件。镀锌钢管外表面涂钢性防火涂料。非吊顶内采取开槽暗装,墙面或棚面线槽深度不得小于40mm。设备分线盒与设备之间采用DN15金属软管连接,金属软管长度不得超过1.5m。所有管线与分线盒之间均采用锁头连接件连接,且应加设护口。
8、使用各种电动工具时,必须采用一机一闸一保一箱一锁等保护措施,电源线路必须回空引走,架空线路以高于人体头部0.5米为宜。严禁将线路直接拖挂或绑扎在钢管脚手架上,使用手持电动工具必须戴好绝缘手套。
9、使用电焊机设备,首先要进行绝缘测试,符合标准方可使用,并要定期测试,做好记录,在使用过程中,焊机一次线不得超过5米,二次线不得超过30米,并做好焊机的防潮与防雨水措施。
1、材料要求:
报警总线采用黄绿ZR-RVS-2*1.0mm2导线,24V电源线采用红黑ZR-BV-2.5mm2导线,电话线采用白色ZR-RVS-2*1.0mm2导线,多线控制采用黄绿、红、黑三色ZR-RVS-2*1.0mm2导线,应急照明系统采用ZR-BV-2.5mm2导线,红色为火线、兰色为控制火线、黑色为零线、黄绿为PE线。
3、感沿探测器保护半径为5.7m,与灯具的距离为0.5m,手报布置间距为30m;扬声器布置间距为25m,且距离末端墙体不得大于12.5m。布置设备位置时应灵活考虑。
4、布线时,分线盒内的导线余量不得小于150mm,导线连接采用压线帽压接,且压线帽的规格与线径相符。
5、导线对地绝缘和线间绝缘不得小于20兆欧姆。
10、使用气焊设备时必须彩检验合格的氧气表,乙炔瓶上必须配有回火装置。严禁在气焊瓶处明火抽烟,使用气焊设备时,氧气乙炔瓶与割焊点必须保持10米以上距离。气焊设备旁严禁堆放易燃物品。
11、施工现场临时电线路严禁乱接乱接在施工中需要用电时,必须由现场专职电工进行搭接,所用的电箱必须符合“临电规范”要求。
交底部位
消防报ห้องสมุดไป่ตู้设备安装
工程编号
弱电及智能化系统技术交底
日期
2009.10.15
交底内容:
本工艺标准适用于工业和民用建筑火灾自动报警系统的设备安装工作。
2.1 材料设备要求
2.1.1 设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。火灾报警系统中的强制认证(认可)产品还应有认证(认可)证书和认证(认可)标识。
3、施工前,应检查周围环境是否符合安全生产要求,劳动保护用户是否完好,如发现危及安全工作的因素,应立即向技安部门或施工负责人报告,清除不安全因素后,方能进入工作。
4、各专业交叉施工过程中,应按指定的现场道路行走,不能从危险区域通过,尽可能地避开土建塔吊物运行轨迹,不能在吊物下通过、停留。要注意与运转着的机械保持一定的安全距离。
注意事项:
1、严格按照图纸及技术交底施工,发现问题及时与甲方沟通
2、配管完毕后,要认真复查,避免漏配现象发生。
技术负责人:交底人:接交人:
技术安装交底
鲁ZN-004 003
工程名称
72433部队烟台经济适用住房
交底部位
消防电气管内穿线
工程编号
弱电及智能化系统技术交底
日期
2009.10.15
交底内容:
