宝马5系摄像头安装说明
BMW E60(宝马5系)白车身结构解析
图5 : E60 车门外面板
微晶合金钢（例如， H420LA） 构件使用这种钢材制造具有高强度和高防碰撞的能力。唯一的是它的成形能力差。 微晶件的强度的提高是离析硬化造成的，这种由于在钢的成分里面由最精微分布的 硝基碳和极小含量的钛铌钒元素。这些元素在含量为0。01％时就会大大提高它的屈 服限。这种钢材的屈服限是340 - 420 N/mm2 ，最大抗拉强度是620 N/mm2 ，破断 延伸率A80是 20% 。 在使用气体保护焊和电阻焊的焊接设备可以实施良好的焊接。 这种钢使用的范围的实例比如发动机的后支撑架，车身内部侧面框架。
图2 E60 车顶棚外板
IF类钢（例如，H220Y） 对于非常复杂造型的零部件，不但要求深冲也需要拉延，有不同的冲延深度，就要 使用这种IF类的材料。 这种类型的钢的结构是晶格无间隙，是在铁素体的中间晶格内没有了碳和氮的原子， 这就使这种合金钢表现出非常低的碳和氮的含量，表现了非常好的成形能力和可焊 性。这种钢的屈服限是 180 - 260 N/mm2, 最大的抗拉强度是 440 N/mm2 ，破断 拉伸率 A80是 32% 。
――钢
钢料无疑是最为常用的材料。采用各种新型的钢合金使用在各自需要的方位处。在 宝马E60的车身上面使用了9种不同型号的合金，下面分别叙述这些不同的性能和使 用范例。 为了使解析更加方便起见，要先了解下面的三个定义： - Rp -> 屈服极限，单位为 N/mm2 - Rm -> 抗拉强度，单位为 N/mm2 - A80 -> 破断延伸率，单位为 %
现代车身要满足很多的要求。在最可能小的外形尺寸时要有尽可能大的内部空间。 在出现车祸时要给乘驾者最好的防护。这个动力排，也即发动机，变速箱牢固的在 车身上良好工作。另外车身要有非常好的静态和动态刚度，以便使宝马车实施它的 名副其实的行驶性能。 另外，车的承载构件要有很高的疲劳强度，在出现事故之后承受的修理费尽量的低。 为了实施和完成上面的这些要求，宝马公司的战略就是对每一个结构件为达到它的 最优效能要使用最好的材料。
宝马DSC简介
1 DSC 控制单元
12 车灯开关模块
2 手制动器开关
13 便捷登车及起动系统
3 车轮转速传感器
14 组合仪表
4 制动摩擦片磨损传感器 15 电子变速箱控制系统或自动
换档控制的手动变速箱控制单元
5 制动信号灯开关
16 控制器
6 制动液液位开关
17 安全和网关模块
7 DSC 按钮
18 数字式发动机电子伺控系统
8 制动压力传感器（仅在有 ACC时）
9 DSC 传感器
K-CAN
车身CAN
10 转向角传感器（SZL） byte-flight BMW 安全总线系 统
11 多音频系统控制器
D-Bus
诊断总线
PT-CAN 动力传动系CAN
-
DSC功能分块详述
ABS (Anti-lock Brake System) 防抱死制动系统
-
EBV电子制动力分配
该装置能够根据汽车轴荷(由于汽车制动时产生轴荷转移)的不同， 而自动调节前、后轴的制动力分配比例，提高制动效能，并配合ABS 系统提高制动稳定性。
EBV可在系统完好（后桥抑制功能，HAB）时及ABS失灵（EBV 应急运行）时防止后桥制动力过大。 HAB 的功能是，在车辆直线行 驶及转弯行驶且制动减速度很大时，使后轮不先于前轮进入 ABS调节 状态。这样即可保证车辆拥有较高的稳定性。

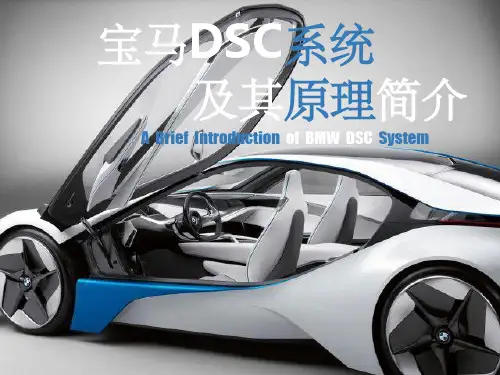

宝马DSC系统 及其原理简介
A Brief Introduction of BMW DSC System
-
DSC简介
宝马动态稳定控制(Dynamic Stability Control，简称DSC)系统，其性能类似德 国博世公司的ESP(电子稳定系统)。可在 汽车高速运动时提供良好的操控性，防止 车辆发生甩尾或者漂移现象，从而获得精 准的操控性。这里介绍的是应用在宝马5 系E60行驶动态系统中的DSC8版本。

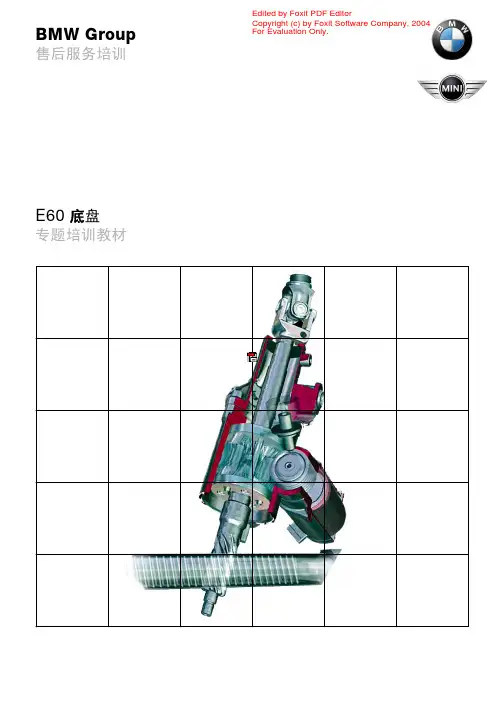

汽修资料--宝马5系-E60底盘
BMW Group售后服务培训E60底盘专题培训教材For Evaluation Only.Copyright (c) by Foxit Software Company, 2004Edited by Foxit PDF Editor提示本培训手册中包含的信息仅用于接受 BMW 售后服务培训课程的人员。
技术数据的更改 / 补充请查阅“技术售后服务”中的相应信息。
© 2002 BMW AG慕尼黑，德国。
没有宝马汽车公司的书面授权，任何人不得再版、复制及摘录VS-42 MFP-HGK-BRK-0400目录页码第一章E60 底盘1底盘测量2- 有关底盘的概念2- 对测量平台的要求11- 车辆的准备工作12- 车辆的调整13- 输入测量15主动转向系统19- 该系统的创新20- 该系统的优点20- 机械机构系统一览21- 输入/输出22- 系统电路图24- DSC 传感器26- 总转向角传感器28- 执行单元的电机位置传感器29- 转向角传感器30- 主动转向系统控制单元30- 安全和网关模块（SGM）31- 液压泵32- 转向助力系统冷却器34- 主动转向系统的执行单元35- 主动转向系统的功能39- 系统安全性42- 电路接通条件43- 维修提示44- 诊断、设码44前桥45后桥47弹簧和减振器48制动器49车轮和轮胎，轮胎失压显示56- 轮胎失压显示 RPA59- 诊断60- 编程、设码60E60 底盘本资料主要讲述了 E60底盘技术的基础知识和底盘几何学概念。
对底盘进行精确测量是车辆拥有最佳行驶性能、行驶舒适性、行驶安全性以及确保各复合系统功能完美的基础。
动态驾驶、动态稳定控制系统和主动转向系统就是这类系统的几个例子。
这些系统通过信号输入进行控制，而信号输入则取决于底盘设定情况。
维修底盘后精确进行转向角补偿调整非常重要。
应在带有 BMW 四轮定位系统（KDS）的车轮定位仪上进行转向角补偿调整。
2011款宝马新5系F18信息和通信系统技术剖析
2011款宝马新5系F18信息和通信系统技术剖析◆文/山东 刘春晖 尹文荣信息和通信系统在2011款宝马新5系F18上具有非常重要的作用。
信息和通信系统采用了源自新宝马7系F01的先进技术，为驾驶员在信息娱乐系统方面提供了很大的选择。
图1为2011款宝马新5系F18总线概览。
一、主控单元1.车辆信息计算机(CIC)在带有导航系统Professional(SA609)的宝马1系和3系车型系列上首次安装了CIC主控单元。
现在F18中也使用了车辆通信计算机CCC的这款后续开发产品，其外形如图2所示。
主控单元将数据存储在一个80GB的大容量硬盘上，为驾驶员提供了很多新的选择。
在音响系统方面新增了音乐收藏夹功能，可将音乐文件转换(转换压缩)或复制到硬盘的音乐收藏夹内。
由于存储在CIC专用图1 新5系F18总线概览图1-可唤醒式控制单元2-有唤醒权限的控制单元3-用于FlexRay总线系统启动和同步的启动节点控制单元ACSM-高级碰撞和安全模块(碰撞和安全模块) AHM-挂车模块AL-主动转向系统AMPH-高保真音响放大器AMPT-顶级高保真音响放大器BSD-位串行数据接口CAS-便捷登车及启动系统CID-中央信息显示屏CON-控制器D-CAN-诊断控制器区域网络DME-数字式发动机电子系统DSC-动态稳定控制系统DVD-DVD换碟机EGS-变速器电子控制系统EKPS-电子燃油泵控制系统EMF-电动机械式驻车制动器Ethernet-用于局域数据网络的有线数据网络技术FD-后座区显示屏FD2-后座区显示屏2 FLA-远光灯辅助系统FlexRay-用于汽车的快速预定容错总线系统FRM-脚部空间模块FZD-车顶功能中心GWS-选挡开关HEADUNIT-CIC或CIC Basic IIHKL-行李箱盖举升装置HSR-后桥侧偏角控制系统HUD-平视显示屏ICM-集成式底盘管理系统IHKA-自动恒温空调JBE-接线盒电子装置KAFAS-基于摄像机原理的驾驶员辅助系统K-Bus-车身总线K-CAN-车身控制器区域网络K-CAN2-车身控制器区域网络2(500 kbit/s) KOMBI-组合仪表LIN-Bus-局域互联网总线Local-CAN-局域控制器区域网络MOST-多媒体传输系统MOST port-多媒体传输系统直接存取接口NVE-夜视系统电子装置PDC-驻车距离监控系统PT-CAN-动力传动系控制器区域网络PT-CAN2-动力传动系控制器区域网络2 RDC-轮胎压力监控系统OBD-诊断插座RSE-后座区娱乐系统SDARS-卫星调谐器(美规) SMBF-前排乘客座椅模块SMFA-驾驶员座椅模块SZL-转向柱开关中心TCU-远程通信系统控制单元ULF-SBX-通用充电和免提通话装置，接口盒(蓝牙电话技术) VM-视频模块VSW-视频开关ZGM-中央网关模块硬盘上，因此可以随时快速读取这些音乐文件，最多可选择3700个音乐文件(12GB)。
