热风拆焊台操作说明书
设备操作说明书
第一页共一页
仪器名称热风拆焊台仪器功能拆焊文件编号
仪器型号850 厂商狮王版本B0
一﹑各部件名称﹕
電源開關起拔器
調節溫控
調節氣流
二﹑操作步骤﹕
1.选择合适的喷嘴﹐松开喷嘴螺丝套在手柄端头﹐然后适当紧固螺丝。
2.将电源插头插入220V电源插座﹐自动喷气功能开始通过发热管输送空气﹐但发热材料不发热。
3.按开电源开关﹐发热材料即开始发热。
4.调节气流和温控钮到至适当位置﹐如果是单喷嘴气流控制钮可设在1-5档﹐其它喷嘴可设定在
4-7檔。
当温度超过450℃时﹐请务必把气流钮旋到4檔以上。
5.持着焊铁使喷嘴对准所要熔化焊剂部分﹐让所喷出热气熔化焊剂(喷嘴不可触及被拆之组件)。
6.焊剂熔化时﹐提起提拔器﹐移开被拆组件。
7.当工作完毕后﹐关掉电源开关﹐自动喷气功能开始操作﹐通过管件输送凉气﹐使发热材料和
气柄降温。
因此﹐在冷却时段不可拔出电源插头。
如果冷却后有一段长时间不使用本机﹐应拔出电源插头。
三﹑注意事项
1.装置喷嘴时请勿用力装置喷嘴与紧栓螺丝。
2.装置喷嘴时必须在发热管与喷嘴都在冷却状态下。
3.使用之前必须除去机身底部的泵螺丝(红色螺丝)。
运输之前必须将机身底部的泵螺丝(红色螺丝)
锁好。
4.切勿在近易燃气体﹑纸张﹑或其它易燃物体附近使用。
5.切勿触摸发热管﹑掉落或重震。
核准审核制作日期。

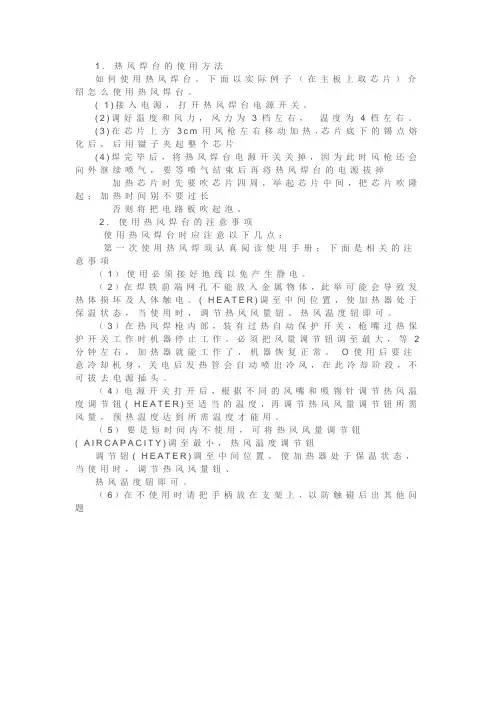

热焊台使用方法
1．热风焊台的使用方法如何使用热风焊台。
下面以实际例子（在主板上取芯片）介绍怎么使用热风焊台。
(1)接入电源，打开热风焊台电源开关。
(2)调好温度和风力，风力为3档左右，温度为4档左右。
(3)在芯片上方3c m用风枪左右移动加热，芯片底下的锡点熔化后，后用镊子夹起整个芯片(4)焊完毕后，将热风焊台电源开关关掉，因为此时风枪还会向外继续喷气，要等喷气结束后再将热风焊台的电源拔掉加热芯片时先要吹芯片四周，举起芯片中间，把芯片吹隆起；加热时间别不要过长否则将把电路板吹起泡。
2．使用热风焊台的注意事项使用热风焊台时应注意以下几点：第一次使用热风焊须认真阅读使用手册；下面是相关的注意事项（1）使用必须接好地线以免产生静电。
（2）在焊铁前端网孔不能放入金属物体，此举可能会导致发热体损坏及人体触电。
(H E A T E R)调至中间位置，使加热器处于保温状态，当使用时，调节热风风量钮、热风温度钮即可。
（3）在热风焊枪内部，装有过热自动保护开关，枪嘴过热保护开关工作时机器停止工作。
必须把风量调节钮调至最大，等2分钟左右，加热器就能工作了，机器恢复正常。
O使用后要注意冷却机身，关电后发热管会自动喷出冷风，在此冷却阶段，不可拔去电源插头。
（4）电源开关打开后，根据不同的风嘴和吸锡针调节热风温度调节钮(H E A T E R)至适当的温度，再调节热风风量调节钮所需风量，预热温度达到所需温度才能用。
（5）要是短时间内不使用，可将热风风量调节钮(A I R C A P A C I T Y)调至最小，热风温度调节钮调节钮(H E A T E R)调至中间位置，使加热器处于保温状态，当使用时，调节热风风量钮、热风温度钮即可。
（6）在不使用时请把手柄放在支架上，以防触碰后出其他问题。
