建筑保温与结构一体化技术概念及现有一体化技术简介
建筑保温与结构一体化技术概念及现有一体化技术简介一、保温与结构一体化技术概念建筑保温与结构一体化技术是集保温隔热功能与围护结构功能于一体，墙体不需要另行采取保温措施即可满足现行建筑节能标准要求，实现保温与墙体同寿命的建筑节能技术。
建筑保温与结构一体化技术具有结构保温和结构防火性能，可有效实现建筑保温与墙体同寿命，推行一体化技术，符合国家节能减排产业政策，是深入做好建筑节能工作，发展绿色建筑与装配式建筑的有效途径。
二、满足保温与结构一体化技术的条件界定一体化技术的概念要满足三个条件:1.是建筑墙体保温应与结构同步施工，同时保温层外侧应有足够厚度的混凝土或其他无机材料防护层;2.是施工后结构保温墙体无需再做保温即能满足现行节能标准要求;3.是能够实现建筑保温与墙体同寿命。
满足上述条件方能为建筑节能与结构一体化技术。
三、保温与结构一体化技术的优势特点(1) 保温与建筑物整体同寿命。
自保温体系外围护墙体填充复合自保温砌块，梁、柱等热桥部位采用永久性复合保温外模板进行现场浇注成型，可使建筑物的全生命周期对保无需对保温层进行维护、维修，解决外保温后期维护问题；实现了建筑物保温与结构整体同寿命的目的。
(2)优良的防火性能解决外墙保温满足消防规范要求。
复合剪力墙结构外部为50mm厚及以上的混凝土防护层，内部阻燃性的保温板(挤塑板较多，因为挤塑板集优良的保温效果和强度高，性价比优等特点)，内部为主体结构层，防火性能优良，无火灾脱落等隐患。
(3) 工厂化组装，避免了现场裁切浪费，节约材料，提高了建筑质量。
(4) 施工工艺简单，易于推广应用。
内置保温现浇混凝土复合剪力墙结构已有行业标准JGJ/T451-2018,已于2019年4月1日实施，钢筋网架板的生产、设计、施工有可满足建筑节能设计的标准要求，施工工艺简单，易于推广应用。
(5) 降低了工程造价。
内置保温现浇混凝土复合剪力墙结构保温寿命与建筑同寿命，中间不需要更换维护，减少了维修成本，与主体结构同时施工，缩短了工期，降低了工程造价。
建筑保温与结构一体化必要性和具体措施的探讨
建筑保温与结构一体化必要性和具体措施的探讨摘要：传统的保温节能措施存在着很多的问题，越来越无法满足时代的发展需求。
从目前的实际情况来看，建筑节能措施主要以结构保温一体化技术为主。
近几年以来，结构保温一体化技术得到了广泛的运用，甚至在有的地方已经成为强制性措施实施。
因此，本文针对“结构保温一体化”技术在建筑设计中的应用展开了详细地分析与讨论，以期为我国建筑行业的壮大与发展奠定坚实的理论基础。
关键词：建筑工程；保温结构一体化；工程措施0、引言当前，建筑工程和建筑物都需要节能减排、绿色环保的发展理念，绿色环保的建材标准也在持续提高，建筑外墙耐火保温的材料品质与装修效果并于建筑一体化已经是绿色建筑发展的重要趋势。
本文就在此基础上，结合我国实际情况，提出了一种新型的、可持续地、可再生能源的综合利用方法。
随着我国经济和社会的快速发展，人民群众的生活水平越来越高，对住宅建设的要求也越来越高，他们不仅要建造出既要有实用性，又要有一个良好的居住条件，要达到这些条件，就需要消耗大量的能量和资源，当前，结构节能和保温一体化技术在建筑幕墙结构工作中起到了非常重要的作用，这不仅可以改善人民的生活质量，还可以降低对环境的污染。
1、建筑保温与结构一体化必要性1.1进一步提升建筑外墙保温效果与使用寿命在传统的建筑保温施工中，主要采取的是外墙保温施工方式，对施工材料的要求不高，施工费用与花费比较少，但是其墙体保温层的使用寿命也比较短，与建筑结构动辄50～70年的使用寿命相比，有着比较明显的差异。
而使用建筑保温结构一体化技术进行施工，可以有效地提高建筑外墙在长期使用过程中的保温性能和保温效果，从而可以有效地防止由于材料或施工方式原因造成的外墙保温层质量问题，进一步提高了建筑的整体保温效果[1]。
1.2 有效降低建筑消防安全风险在常规的外墙保温工程中，所用的保温材料主要是聚苯乙烯泡沫、挤塑聚苯乙烯等，这种材料的价格比较便宜，但是其防火能力比较差，在遭遇到明火时，极易引发火灾事故，对建筑物产生重大的危害。
装配式建筑 CL建筑体系详解
3、扩大实际使用面积。
CL复合剪力墙及室内的普通剪力墙的应用比传统的砌体结构墙 体厚度薄，可以增加实际使用面积约5%-8%。与框架结构相比 CL结构体系均为暗梁、暗柱，室内没有影响使用的凸角。
二、主要技术性能和特点
二、主要技术性能和特点
二、主要技术性能和特点
4、施工速度快 CL复合剪力墙中的CL网架板为工厂化生产，减少了大量的现场 操作。而且由于采用了复合保温的方式，保温层做法与主体结
二、主要技术性能和特点
：该体系适用于设防烈度为8度及8度以下严寒、 寒冷地区和夏热冬暖、夏热冬冷地区有保温隔热、隔声要求的 所有居住建筑和公共建筑。 2、农村住宅：该体系适用于新农村建设“节能省地型”住宅 工程需要。解决农村住宅不抗震、施工速度慢、使用粘土砖、 不保温隔热等问题，实现复合混凝土剪力墙无模化施工，改写 人类建房模式。采用CL喷射混凝土施工方法深得老百姓的欢迎 ，其中四川汶川三江镇建设30栋楼只用了20天就完成了主体， 受到当地政府和老百姓的普遍好评，中央电视台新闻联播连续 做了4次专题报道。青海省、市、州各级政府、宗教活佛以及 老百姓对CL建筑体系示范工程进行全面考察了解后，对CL建筑 体系作出了充分肯定，并在玉树地区大面积实施应用。 3、工业厂房：该体系适用于工业厂房建设。解决工业厂房钢 结构厂房彩板围护结构寿命短和透风漏气保温差的难题。
（电）梯间墙、分户墙等有保温及隔声要求部位的墙体。墙体
中CL网架板根据设计要求确定，保温芯板的材质及厚度则根据 当地节能标准采用。它是在生产车间由生产线根据图纸设计要 求定制加工，作为墙体受力钢筋、保温层于一体的部品直接提 供给施工现场。
一、CL建筑体系概述
主要技术性能和特点
三、适应范围
山东东营胜宏景苑・丰和园总用地面积421600平米，计划
CL建筑体系概述
CL建筑体系CL(Composite Light-weight英文复合轻型之缩写)建筑体系是一种可彻底替代粘土制品、集受力与自保温于一体的复合钢筋混凝土剪力墙结构体系。
并取得了数十项国家专利。
其主要产品-CL 网架板是由2层或3层受力钢筋焊网偏中夹以阻燃型EPS（XPS）板，由一定数量三维方向的钢筋焊接而成的集剪力墙受力钢筋与保温层于一体的立体网板，其平面尺寸可任意调整。
CL网架板两侧浇筑自密实混凝土后发挥受力和保温的双重作用。
CL建筑体系2002年12月通过建设部鉴定，“其综合技术达到国际先进水平”；2003年被建设部、科技部列入“国家级科技成果重点推广计划”；2003年8月获“金桥奖”；2005年列入建设部“国家康居示范工程选用部品与产品”；列为2005年全国建设行业科技成果推广项目； 2005年被全国绿色节能技术协调工作委员会推举为“第一绿色节能建筑品牌”。
该体系的独特材料和设计理念完全吻合了中央提出的节能环保的要求，其研究成功实现了墙体改革、建筑节能和建筑工厂化。
“CL建筑体系”具备许多优点：1、墙体自保温保温隔热性能达到国家规定的65%的节能要求，建筑物的全生命周期内其外墙保温无需维护、维修。
2、适用范围广 CL复合保温技术可适用于所有建筑外墙、分户墙等自保温围护的建造，解决了目前普遍采用外墙粘贴、外挂保温层技术产生的易裂缝、空鼓、渗漏、脱落、不隔音等隐患及寿命短造成后期产生大量建筑垃圾和大量维修投资的问题。
3、大震不垮抗震性能良好，优于框架结构，10度地震不伤人。
在西安建筑科技大学国家重点结构试验室完成的拟动力抗震试验，按7度设防设计的CL建筑体系七层楼1/2模型通过了10度地震烈度的考验。
4、自重轻扩大使用面积墙体相对较薄，在夏热冬冷地区可增加套内实际使用面积3%—8%；自重轻，比砖混结构轻50%左右，可减少对地基及基础的负荷。
比砖混结构延长使用寿命30年以上。
5、建筑工厂化住宅产业化 70%以上的构件在工厂由计算机控制完成，产品质量稳定且生产效率高；提高施工进度30%以上，减少建筑垃圾50%以上。

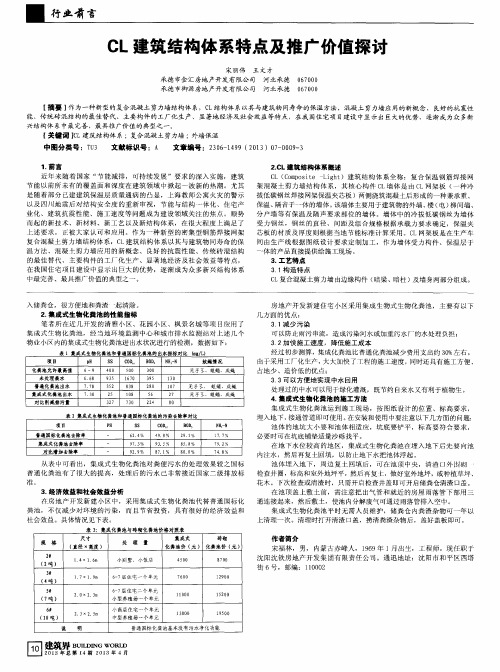

CL建筑结构体系特点及推广价值探讨
