桥梁无损检测讲义
内容提要
1．裂缝宽度及深度检测
2．钢筋间距与保护层厚度检测 3．混凝土内部缺陷检测 4．混凝土强度检测
为什么要进行钢筋检测？
钢筋混凝土构件的承载能力 耐久性
M 1 f cbx(h0 x / 2) f y As (h0 x / 2)
l t c0 v 2 hc ( ) 1 2 l
1）平测法
当结构的裂缝部位只有一个可侧面，可采用平测法检测， 平测法应在裂缝隙的被测部位以不同的测距同时测跨缝和 不跨缝布置测点进行声时测量。 步骤：
1.不跨缝隙声时测量，将两探头置于裂缝的同一侧，其间 距分别为100、150、200、250mm，分别读取声时值tm。
检测步骤：
（2）保护层厚度检测：
首先设定好被检测钢筋的直径，沿被测钢筋轴线 选择相邻钢筋影响较小的位置，并应避开钢筋接头和 绑丝，读取第1次检测的混凝土保护层厚度检测值。在 被测钢筋的同一位置重复检测1次，读取第2次检测的 混凝土保护层厚度检测值。
2）斜测法
单面平测法的前提条件是超声波绕过裂缝尖端传播。当裂 缝尖端存在水分、尘土颗粒等杂质时，或者裂缝局部被水 分、尘土颗粒等填充时，会成为超声传播的通道，因此导 致深度测试的误差(使裂缝深度偏小)。因此，当结构具有 两个相互平行的可测面时，优先选择双面斜测法。如下图 所示。 此方法比较直观，测试结果比较可靠，适用于工业和民用 建筑的混凝土构件等。
对于大体积混凝土，预计深度在500mm以上的裂缝检测应 采用钻孔对测法。
钻孔要求：
①允许在裂缝两旁钻孔测试；
②裂缝中不得充水或水泥浆。
对所测试孔的要求： ①孔径应大于换能器直径5mm～10mm；
桥梁检测讲义PPT学习教案
3. 分项工程：在分部工程中按不同的施工方法、材料、工序 及路段长度等划分为若干个分项工程。
第12页/共73页
检测依据：综合基础标准；专业基础标准；专业通用标准； 专业专用标准。
１.分项工程质量评分方法自下而上逐级评分 1) 分项工程质量检验的内容（基本要求、实测项目、外观鉴 定和质量保证资料） 2) 分项工程 评分 分项工程得分=∑［检查项目得分×权值］/∑检查项目权值 分项工程评分=分项工程得分－外观缺陷扣分－资料不全扣 分。 3）检查项目得分=检查项目合格率×100 检查项目合格率＝检查合格的点数/该检查项目的全部检查 的点（组）数×１００％。
第3页/共73页
（四）桥涵用钢及制品的试验检测 了解：钢材的分类；金属的应力松弛试验方法；金属的疲劳 试验方法；金属线材反复弯曲试验方法。 掌握：钢筋的机械性能；金属的拉伸试验方法；金属的弯曲 试验方法；钢筋混凝土用热轧光圆钢筋、热轧带肋钢筋、圆 盘条以及焊接钢筋接头等的检验内容和检验方法 （五）地基承载力的检测 了解：现场荷载试验法。 掌握：取样试验法；标准贯入试验法。
桥梁检测讲义
会计学
1
二、考试要求 本科目要求考生较为全面地掌握公路工程桥涵试验检测基
本理论与技能，熟悉公路桥涵试验规程，并掌握有关规程的 检验内容和检验方法。要求考生对本大纲内容有一定的了解、 熟悉、掌握，并能在理解的基础上灵活地运用。 三、考试内容
本科目主要内容包括：桥涵工程基本知识，桥涵工程质量 检验的评定依据和方法；桥涵工程原材料试验检测；桥涵地 基承载力检测与桩基检测；桥梁支座、伸缩缝、混凝土构件 和预应力结构的检测；以及桥梁的荷载试验等。其中分别要 求了解、熟悉和掌握的内容如下：
第19页/共73页
（3） 取样或试验室拌制的混凝土应在拌制后尽短的时间内 成型，一般不宜超过15min。
桥梁养护无损检测内容

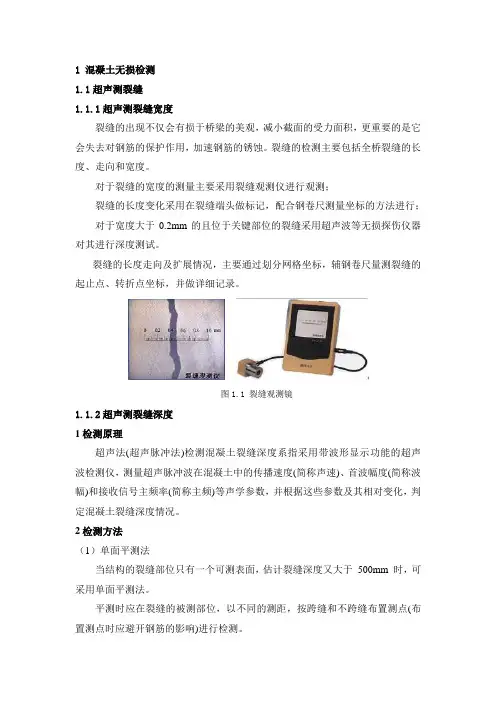

1 混凝土无损检测1.1超声测裂缝1.1.1超声测裂缝宽度裂缝的出现不仅会有损于桥梁的美观，减小截面的受力面积，更重要的是它会失去对钢筋的保护作用，加速钢筋的锈蚀。
裂缝的检测主要包括全桥裂缝的长度、走向和宽度。
对于裂缝的宽度的测量主要采用裂缝观测仪进行观测；裂缝的长度变化采用在裂缝端头做标记，配合钢卷尺测量坐标的方法进行；对于宽度大于0.2mm的且位于关键部位的裂缝采用超声波等无损探伤仪器对其进行深度测试。
裂缝的长度走向及扩展情况，主要通过划分网格坐标，辅钢卷尺量测裂缝的起止点、转折点坐标，并做详细记录。
图1.1 裂缝观测镜1.1.2超声测裂缝深度1检测原理超声法(超声脉冲法)检测混凝土裂缝深度系指采用带波形显示功能的超声波检测仪，测量超声脉冲波在混凝土中的传播速度(简称声速)、首波幅度(简称波幅)和接收信号主频率(简称主频)等声学参数，并根据这些参数及其相对变化，判定混凝土裂缝深度情况。
2检测方法（1）单面平测法当结构的裂缝部位只有一个可测表面，估计裂缝深度又大于500mm 时，可采用单面平测法。
平测时应在裂缝的被测部位，以不同的测距，按跨缝和不跨缝布置测点(布置测点时应避开钢筋的影响)进行检测。
图1.2 绕过裂缝示意图裂缝深度的确定方法如下：跨缝测量中，当在某测距发现首波反相时，可用该测距及两个相邻测距的测量值按公式：计算hci 值，取此三点hci 的平均值作为该裂缝的深度值(hc )；如难于发现首波反相，则以不同测距按公式：计算hci 及其平均值(mhc)。
将各测距li 与mhc相比较，凡测距li 小于mhc 和大于3mhc，应剔除该组数据，然后取余下hci 的平均值，作为该裂缝的深度值(hc )。
（2）双面斜测法当结构的裂缝部位具有两个相互平行的测试表面时，可采用双面穿透斜测法检测。
测点布置如下图 1.3 所示，将T、R 换能器分别置于两测试表面对应测点l、2、3……的位置，读取相应声时值ti、波幅值Ai及主频率fi图1.3斜测裂缝测点示意图裂缝深度的确定方法如下：当T、R 换能器的连线通过裂缝，根据波幅、声时和主频的突变，可以判定裂缝深度以及是否在所处断面内贯通。
公路桥梁无损检测技术及应用PPT课件
介绍混凝土强度现场检测一种新法 我国常用的混凝土强度无损检测方法的误差范围
目视检查
超声波探伤
冲击回波 声波检测法
2.构件材料 缺损检验
声发射(AE) 检测开裂活动
射线测定技术
射线照相技术
红外线―热检测技术
雷达检测技术
混凝土不密实区和空洞的检测 方法：对测法、斜测法
换能器布置： 利用相互平行的对侧面、钻孔布置换能器
2
为提高现场评定钢筋状态的可靠性，一般要进行现场比较性试验。 现场比较性试验通常按已暴露钢筋的锈蚀程度不同，在它们的周 围分别测出相应的锈蚀电位，比较这些钢筋的锈蚀程度和相应测 值的对应关系，提高评判的可靠度。
3
若环境温度在22±5℃范围之外，应对铜/硫酸铜电极做温度修正。
4
各种外界因素产生的波动电流对测量值影响较大，特别是靠近地 面的测区，因此应避免各种电、磁场的干扰。
2
取样方法：
e、同一测区不同孔相同深度的粉末可收集在一个 塑料袋内，重量不应少于25g，若不够，可增加同一测区测 孔数量。不同测区测孔相同深度的粉末不应混合在一起。
f、采集粉末后，塑料袋应立即封口保存，注明测区、测孔 编号及深度。
混凝土的电阻率是控制混凝土中钢筋锈蚀速率的因素之一，混
混 凝土电阻率小，钢筋锈蚀发展速度快。因此，测量混凝土电阻
直接评定
预埋探测元件 线性极化电流测量 半电池电位测量 局部破损重量、质 量损失测量
钢筋锈蚀 评价技术
间接评定
保护层测量 混凝土电阻率测量 氯离子含量测量 碳化深度测量 透气性测量
混
原则：
评判标准： 取样方法：
凝
土 中
氯（百离 占 分子水比含泥）混中混量含凝氯凝量土离土的中子中的含的氯 量 氯离可离<0子间子.1可接含5 诱评量发判，00并钢可..14加筋采5～速锈用钢蚀现筋活场0.锈化按4~蚀的混0.7，可凝测能土量性不0.混。同7~凝深1.0土度
桥梁检测无损检测
3. 换能器频率选择（根据测距和最小横截面尺寸） 4.换能器的布置方法（对测法、斜测法、平测法、钻孔法） 5. 混凝土缺陷检测 １） 砼均匀性检测
根据声速的标准差和离差系数，可以相对比较学相同侧距的同类 结构或各部位砼均匀性的优劣。离差系数越小，砼越均匀。
２） 砼结合面质量检测 ３） 砼表面损伤层检测
1. 计算平均回弹值：每一测区记取１６个回弹值, 剔除三个最大值和三个最小值,然后按公式计算 2.修正（角度与浇筑面修正） 3. 混凝土强度的确定
1)对于单个构件，应以最小值作为该构件砼强度推定值; 2)对于批量检测时，应按公式计算。
(六)误差范围及极限减少误差的方法
(七)注意问题（1～3）(Q132
三. 超声法
（一）超声仪 1. 超声仪的基本原理和组成 超声换能器的种类： 1）按波形分：纵波和横波换能器； 2）按发射频带分：窄和宽带换能器； 3)按发射能量大小分：小和大功率换能器； 4）按声辐射面分：平面和径向换能器。 2. 超声仪的技术要求（1-7）(Q134) 3.对换能器的技术要求（1-3） 4. 超声仪的检验 1）自身检验的方法步骤（1-5） 5.零读数问题
(三)检测方法 1.收集资料（1-6） 2.选择测区：1） 一般构件其测区测区数不少于１ ０个， 对长度小于4.5米且高度低于0.3米的构件其 测区数应不少于5个。 2) 测区的面积宜控制在４００平方厘米（２０× ２０厘米）； 3) 测区宜选在构件的两个对称可测面上，受力及 薄弱部位必须布置测区； 3. 回弹值测量： 选测点：1) 测点宜在测区内均匀分布,相邻测点净 距不少于20毫米, 测点距构件边缘不少于30毫米,应 避开外露钢筋及石料。2）每一测区回弹１６点。 检测时，回弹仪的轴线必须垂直于结构或构件砼检 测面，缓慢施压，准确读数，快速复位。
[桥梁检测技术培训讲义789页PPT_PPT
1 检测应用省区： 云南、重庆、陕西、河北等省的高速公路；
2 施工质量控制检测类型： T型梁板、箱形梁板、现浇梁、跨栏刚构 混凝土拱桥；
3 病害桥梁的检测与诊断： 大型刚构、简支梁桥；
4 桥梁加固效果评价检测： 大型刚构 简支梁；
1）混凝土T梁施工的质量控制
梁场梁板质量检测与质量控制 用波速分布展现混凝土的强度与震捣密实度分布
混凝土强度 波速范围
(km/s)
C50
3.5-4.0
C55
4.0-4.5
C60
大于4.5
1.4 BCT检测仪器设备
BCT-64声波CT系统
BCT-64声波记录主机
BCT-64多通道超声波探测系统采集 站、交叉站、传感器及终端电阻
仪器主要技术指标： 通道：64道，工作主频500-10KHZ，采样率：1微秒，A/D： 16Bit
定低强度的部位、范围、程度，为病害整治和施工质量控制、工艺改进提供依据。
BCT检测的有限单元网格和射线追踪
t v
射线走时方程：
1.3 物理基础： 混凝土强度与波速的相关关系
混凝土波速与强度的对应关系
混凝土强度 波速范围(km/s)
C40
3.5--3.8
C45
38.0--4.0
C50
4.0--4.3
混凝土箱梁腹板声波记录
混凝土箱梁
VP =4.1km/s VR =2.0km/s VR<= VL <= V p
直达纵波
板内Lamb波
后续面波
混凝土箱梁顶板声波记录
直达纵波
混凝土箱梁
Vp=4.1km/s VR=2.0km/s VR<=VL<=Vp
后续面波
2 施工质量控制检测类型： T型梁板、箱形梁板、现浇梁、跨栏刚构 混凝土拱桥；
3 病害桥梁的检测与诊断： 大型刚构、简支梁桥；
4 桥梁加固效果评价检测： 大型刚构 简支梁；
1）混凝土T梁施工的质量控制
梁场梁板质量检测与质量控制 用波速分布展现混凝土的强度与震捣密实度分布
混凝土强度 波速范围
(km/s)
C50
3.5-4.0
C55
4.0-4.5
C60
大于4.5
1.4 BCT检测仪器设备
BCT-64声波CT系统
BCT-64声波记录主机
BCT-64多通道超声波探测系统采集 站、交叉站、传感器及终端电阻
仪器主要技术指标： 通道：64道，工作主频500-10KHZ，采样率：1微秒，A/D： 16Bit
定低强度的部位、范围、程度，为病害整治和施工质量控制、工艺改进提供依据。
BCT检测的有限单元网格和射线追踪
t v
射线走时方程：
1.3 物理基础： 混凝土强度与波速的相关关系
混凝土波速与强度的对应关系
混凝土强度 波速范围(km/s)
C40
3.5--3.8
C45
38.0--4.0
C50
4.0--4.3
混凝土箱梁腹板声波记录
混凝土箱梁
VP =4.1km/s VR =2.0km/s VR<= VL <= V p
直达纵波
板内Lamb波
后续面波
混凝土箱梁顶板声波记录
直达纵波
混凝土箱梁
Vp=4.1km/s VR=2.0km/s VR<=VL<=Vp
后续面波
