蒸汽冷凝水的回收利用问题及措施(1)
冷凝水解决方案
冷凝水解决方案一、背景介绍冷凝水是指在冷却过程中产生的水蒸气凝结而成的液体。
在许多工业和商业应用中，冷凝水的处理和管理是至关重要的。
良好的冷凝水解决方案可以有效地提高能源利用率、降低运营成本，并减少对环境的负面影响。
二、问题分析1. 冷凝水的产生：冷凝水通常是由于空调、冷冻设备、冷却塔、蒸汽系统等产生的。
2. 问题：冷凝水的产生可能导致水资源的浪费、设备的腐蚀、管道的阻塞以及细菌和微生物的滋生等问题。
三、解决方案1. 冷凝水回收系统：安装冷凝水回收系统可以将冷凝水重新利用，降低水资源的浪费。
回收的冷凝水可以用于冷却塔的补充水源、灌溉、冲洗厕所等用途。
2. 冷凝水处理设备：使用适当的冷凝水处理设备可以去除冷凝水中的杂质、细菌和微生物等有害物质，保证水质的安全和清洁。
3. 冷凝水排放控制：对于无法回收或者处理的冷凝水，需要采取措施控制其排放。
可以通过合理的管道设计、排放标准的制定以及监测和管理措施来实现冷凝水的安全排放。
四、具体措施和技术1. 冷凝水回收系统：a. 安装冷凝水采集装置：在冷凝水产生的设备或者管道上安装采集装置，将冷凝水导入回收系统。
b. 回收系统设计：根据冷凝水的产生量和用途需求，设计合理的回收系统，包括采集、储存、过滤和供水等环节。
c. 回收水质监测：定期对回收的冷凝水进行水质监测，确保其符合相关标准和要求。
2. 冷凝水处理设备：a. 过滤器：安装过滤器可以去除冷凝水中的悬浮物和颗粒物，防止管道阻塞和设备腐蚀。
b. 杀菌消毒设备：使用紫外线灯、臭氧发生器等设备可以杀灭冷凝水中的细菌和微生物，确保水质的安全。
c. 水质监测系统：安装水质监测系统可以实时监测冷凝水的水质指标，及时发现异常情况并采取相应措施。
3. 冷凝水排放控制：a. 排放管道设计：合理设计冷凝水的排放管道，包括管道材质、直径和坡度等参数，确保冷凝水能够顺利排放。
b. 排放标准制定：根据相关法规和标准，制定冷凝水排放的限制要求，包括水质指标、排放浓度和排放量等。
蒸汽冷凝水的回收利用
热动力疏水阀的工作
1
2
启 动 时, 进 口 压 力 使 碟 片 升 起, 空 气 和冷态冷凝水通过
.
3
4
同时二次蒸汽在碟 片 上 方 积 聚, 式 碟 片 下 阀 座 移 动, 关 闭 疏
水 阀.
当热的冷凝水通过 疏 水 阀 时, 由 于 压 力 降 产 生 二 次 蒸 汽, 在 碟 片 下 方 产 生 低 压, 使 碟片向阀座移动
二、为什么回收冷凝水
? 为什么要回收冷凝水
1 冷凝水是极有价值的资源。
（其含有的热量是回收的最佳理由）
2 可以降低水处理费用，减少锅炉排污 3 可以避免冷凝水排放的巨大费用 4 减少锅炉补水，降低水费
• 总的效果：可以节约约20%以上的燃料
回收冷凝水
蒸汽全热能
蒸汽潜热能
焓 (kJ/kg)
冷凝水中的能量 可供二次蒸汽的能量 大气压力下冷凝水的能量
冷凝水排放温度低于饱和温度,为了避免 设备积水,必须在疏水阀前加冷却段。
压力平衡式热静力疏水阀的应用
蒸汽伴热管线 小型的过程设备
3、蒸汽疏水阀的选择
➢ 应用情况 ➢ 系统的压力和温度 ➢ 背压情况 ➢ 设备的类型 ➢ 工作的环境,如冷冻、震动、水锤等 ➢ 对排空气的要求
蒸 汽 疏 水 阀 选 型 表: 饱 和 蒸 汽
• 浮球疏水阀= 在正压 差下高效排放冷凝水
典型应 用: 换 热 器
汽水分离器 蒸汽
气动控 制阀
温度探头 管壳式换热器
截止阀
浮球疏水阀及其检测仪
迅速排除冷凝水、空气、不凝性气体是快速升温和精确温度控制 的关键. 浮球疏水阀同时能满足变负荷的要求.
2）热动力疏水阀：
工作原理：冷凝水通过疏水阀时产 生二次蒸汽，高速运动的二次蒸汽 产生低压区来控制阀的开关。
生产中蒸汽尾气及冷凝水回收循环利用
自动化技术与应用今 日 自 动 化Automation technology and ApplicationAutomation Today2021.3 今日自动化 ｜ 1272021年第3期2021 No.31 现场讨论与技术实现1.1 开式回收系统开式回收时在水温降至75 ℃左右，采用高压泵对热水进行回收，但是由于生产过程中用掉的是蒸汽的热量，而并非是把全部的热能都用掉，蒸汽将热量用于生产线之后，冷凝水直接回收至锅炉。
因为冷凝水经由疏水阀直接排至大气中，大气压和锅炉内的压力差一般是在5~8 kg ，冷凝水在5~8 kg 的压力下突然降到大气压下，冷凝水迅速降温，热量大量释放到空气中。
这时闪蒸蒸汽便大量释放。
而闪蒸蒸汽大约占整个热量的50%，也就是说，闪蒸蒸汽造成的热量损失几乎是整个残留热能的一半。
其次热能损失在疏水阀上，一般生产时使用的疏水阀都是压片式，其疏水的状态都是汽夹液，从中带出来的蒸汽，又会造成20%左右的热能损失。
因此，开式回收系统对热能的回收率可能只有10%左右，其能源回收率是相当低的。
1.2 封闭式回收系统封闭式回收系统则完全与大气隔离，在全闭路装置中，依靠加压装置将废蒸汽和高温冷凝水进行压缩，再将高于锅炉蒸发压力的汽水混合物直接压进锅筒，扩容后形成二次蒸汽再进行利用，如此循环。
这样不但直接减少了蒸汽冷凝水的跑、冒、漏、滴的热损失和热污染，还能取得一系列可观的节能效益。
经过对两种回收系统的透彻分析，项目结合现场生产设备设计及车间布局，最终确定以封闭式回收系统为主，结合开放式蒸汽回收系统之优点，对将设备使用之后的尾气及冷凝水通过回收系统回收，最大程度地利用蒸汽的热量与水资源。
为最大程度的保障回收冷凝水的洁净度问题，全套系统所有的管道均采用304不锈钢材质，阀门均采用304不锈钢卫生球阀，确保了所回收冷凝水不受污染，回收水的洁净度得到有效保障。
而且，使用高规格材料也进一步提高了整个回收系统的耐用性和使用寿命。
阐述蒸汽冷凝水的回收和利用方法
阐述蒸汽冷凝水的回收和利用方法随着人们节能环保意识的提高，人们对冷凝水的看法也在发生转变。
曾经被视为蒸汽输送中低廉副产品的冷凝水，由于冷凝水回收技术的应用，如今已被视为宝贵的资源。
把冷凝水直接排掉，无异于丢掉可观的经济效益。
不同压力下蒸汽产生的凝结水所含有的热量不同（一般在60℃以上，有的甚至可达90℃），蒸汽压力越高，冷凝水含有的热能越大，其内在能量相当可观。
据统计，冷凝水含有的热量可占到蒸汽总热量的15%～30%。
由于冷凝水温度较高，且含有一定量的化学成分，将未经处理的冷凝水直接排掉也会对环境造成危害并威胁人身安全。
通过回收冷凝水，使锅炉、蒸汽、冷凝水成为一个闭式循环系统，可以充分利用冷凝水中的热能。
当今，许多科技人员都在探索冷凝水的二次利用方案以及如何使热源回收达到最大化，闭式冷凝水回收系统就是其中一种。
闭式冷凝水回收系统是一种使冷凝水在回收利用过程中不与大气接触的循环系统。
一般来说，该系统运行压力高于大气压力，其节能效果和综合效益优于开放式回收系统。
闭式冷凝水回收系统的优点主要表现在以下三个方面：一是由于闭式回收系统中闪蒸损失的大大减少和凝结水的及时输送，使冷凝水本身的热量得到了充分利用；二是由于冷凝水与空气的隔离可以使水质保持较好的软化状态，减轻了回水管道和附件的腐蚀；三是系统运行安全可靠。
1 闭式冷凝水回收系统的工作原理闭式冷凝水回收系统的循环构成为：锅炉→蒸汽管网→用汽设备→疏水系统（集水点）→回收管网→回收机组→锅炉，工作循环见图1所示：图1 闭式冷凝水回收系统示意图在闭式冷凝水回收系统中，疏水阀将蒸汽运行过程中产生的冷凝水与蒸汽分离，并将分离出的冷凝水输送到集水箱；冷凝水输送泵将集水箱中收集的冷凝水输送到锅炉给水槽，给水槽中的冷凝水经过处理后再由给水泵输送到锅炉。
给水槽承担着为锅炉补水的功能，锅炉运行过程中消耗的水通过给水槽补充。
未安装冷凝水回收装置的蒸汽系统，锅炉运行过程中消耗的水需要全部由新水补充。
石油化工企业蒸汽冷凝水的回收及精处理
蒸汽冷凝水的回收及精处理技术
5. 需注意的问题
5.1 冷凝水流量的变化
避免超流量运行 精处理阳床以选固定床为宜
5.2 冷凝水温度的变化
避免超过树脂允许温度运行 温度难以控制时，排放，或送至化水原水池
蒸汽冷凝水的回收及精处理技术
5. 需注意的问题
5.3 冷凝水水质的变化
每天监测水质，发现超标，尽快查漏，并要求 装置自行排放 由于冷凝水水质的恶化，导致精处理出水水质 不合格时，精处理设施需停车
蒸汽冷凝水的回收及精处理技术
3.2 低压冷凝水的回收 常规流程：常压闪蒸、与脱盐水或循环水换热后，直 接送除氧器或公用工程系统精处理，闪蒸出的常压蒸 汽采用脱盐水、汽轮机冷凝水或循环水冷却，或直接 对空排放 缺陷：冷凝水被污染的可能性更大；换热计算不准确， 导致放空量较大，造成噪音、热污染及热量、水量损 失 建议流程：采用闭式回收的冷凝水回收器，杜绝常压 闪蒸。换热后进行TOC或含油检测，合格回收，不合 格排放 需注意的问题：(1) 做好换热计算；(2) 设置备用的循 环水冷却器，确保后续精处理及排放对温度的要求
蒸汽冷凝水的回收及精处理技术
4. 工艺冷凝水的精处理
4.1 工艺冷凝水的预处理
工艺冷凝水回收水质主要指标：悬浮物 ≤3ppm(wt)，TOC或油含量≤10mg/l 预处理的目的：除铁除油，使水质满足：悬浮 物 <1ppm(wt)，TOC或油含量≤0.3mg/l 不同的预处理流程简介：活性碳过滤器 、覆盖 过滤器 、膜法阻截、树脂除油、表面 + 精密过 滤器(特殊纤维) 各种预处理流程的优缺点(针对不同有机物的分 子大小不同而有所侧重) 建议的预处理流程
石油化工企业 蒸汽冷凝水的回收及精处理技术

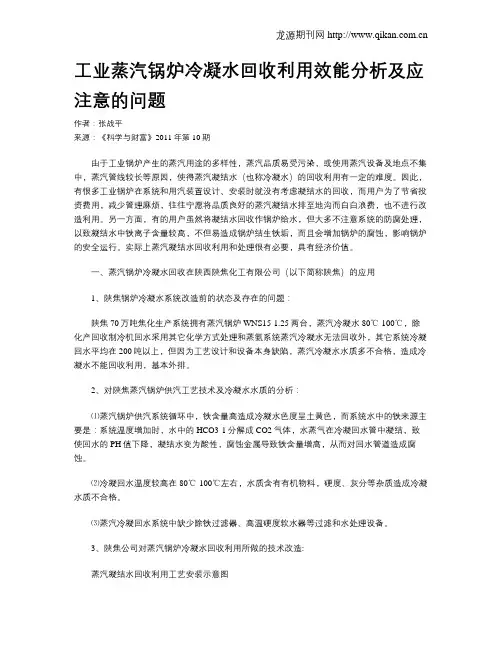

工业蒸汽锅炉冷凝水回收利用效能分析及应注意的问题
工业蒸汽锅炉冷凝水回收利用效能分析及应注意的问题作者：张战平来源：《科学与财富》2011年第10期由于工业锅炉产生的蒸汽用途的多样性，蒸汽品质易受污染，或使用蒸汽设备及地点不集中，蒸汽管线较长等原因，使得蒸汽凝结水（也称冷凝水）的回收利用有一定的难度。
因此，有很多工业锅炉在系统和用汽装置设计、安装时就没有考虑凝结水的回收，而用户为了节省投资费用，减少管理麻烦，往往宁愿将品质良好的蒸汽凝结水排至地沟而白白浪费，也不进行改造利用。
另一方面，有的用户虽然将凝结水回收作锅炉给水，但大多不注意系统的防腐处理，以致凝结水中铁离子含量较高，不但易造成锅炉结生铁垢，而且会增加锅炉的腐蚀，影响锅炉的安全运行。
实际上蒸汽凝结水回收利用和处理很有必要，具有经济价值。
一、蒸汽锅炉冷凝水回收在陕西陕焦化工有限公司（以下简称陕焦）的应用1、陕焦锅炉冷凝水系统改造前的状态及存在的问题：陕焦70万吨焦化生产系统拥有蒸汽锅炉WNS15-1.25两台，蒸汽冷凝水80℃-100℃，除化产回收制冷机回水采用其它化学方式处理和蒸氨系统蒸汽冷凝水无法回收外，其它系统冷凝回水平均在200吨以上，但因为工艺设计和设备本身缺陷，蒸汽冷凝水水质多不合格，造成冷凝水不能回收利用，基本外排。
2、对陕焦蒸汽锅炉供汽工艺技术及冷凝水水质的分析：⑴蒸汽锅炉供汽系统循环中，铁含量高造成冷凝水色度呈土黄色，而系统水中的铁来源主要是：系统温度增加时，水中的HCO3-1分解成CO2气体，水蒸气在冷凝回水管中凝结，致使回水的PH值下降，凝结水变为酸性，腐蚀金属导致铁含量增高，从而对回水管道造成腐蚀。
⑵冷凝回水温度较高在80℃-100℃左右，水质含有有机物料，硬度、灰分等杂质造成冷凝水质不合格。
⑶蒸汽冷凝回水系统中缺少除铁过滤器、高温硬度软水器等过滤和水处理设备。
3、陕焦公司对蒸汽锅炉冷凝水回收利用所做的技术改造:蒸汽凝结水回收利用工艺安装示意图二、凝结水回收作锅炉给水的优点和经济性1、减少了锅炉补给水量，节约用水经济效益分析：工业蒸汽锅炉的补给水一般采用钠离子交换软化处理，对于碱度较高的原水还需软化降碱处理；原水硬度越高，水处理的费用越大。
船用蒸汽锅炉的冷凝水回收与利用
船用蒸汽锅炉的冷凝水回收与利用船用蒸汽锅炉是船舶上常用的能源设备，它能将水加热转化为蒸汽，为船舶的发电、供暖和其他动力系统提供能源。
在蒸汽锅炉的运行过程中，会产生大量的冷凝水。
有效回收和利用这些冷凝水不仅可以降低能源消耗，还有助于减少对环境的影响。
冷凝水回收的重要性冷凝水是指在蒸汽锅炉工作过程中，因蒸汽在传热过程中被冷却而凝结成水的过程中产生的水。
蒸汽锅炉的燃料消耗是一项重大费用，因此冷凝水回收和利用对船舶能源效率的提高有着重要意义。
蒸汽锅炉在船舶上被广泛使用，而船舶在海上航行时，常常面临着淡水供应不足的问题。
回收蒸汽锅炉的冷凝水可以作为船舶的淡水补给，解决淡水短缺的问题。
此外，通过回收冷凝水，可以降低排放污水的量，减少对海洋环境的污染，是环保的一种措施。
冷凝水回收的方法冷凝水回收可以通过以下几种方法来实现：1. 蓄集和储存：在蒸汽锅炉系统中设置冷凝水收集器，将冷凝水蓄集并储存在适当的容器中。
这种方法简单且成本较低，但需要定期维护和清理收集器，以防止污染。
2. 冷凝水处理系统：在蒸汽锅炉后设置冷凝水处理系统，通过滤、净化和除菌等步骤，将冷凝水处理为可用的淡水供应，适用于船舶的各种用水需求，如饮用水、洗手水等。
这种方法的成本相对较高，但可以提供高质量的水源。
3. 蒸汽回收系统：在蒸汽锅炉系统中设置蒸汽回收装置，将蒸汽的热能回收并转化为电能或其他形式的能源。
这种方法可以实现能源的有效利用，但需要较高的技术和设备要求。
冷凝水的利用方式冷凝水回收后，可以通过以下几种方式进行利用：1. 饮用水供应：经过处理后的冷凝水可以用作船舶的饮用水供应。
通过进一步的净化和消毒处理，确保冷凝水达到卫生安全标准，满足船员的饮用需求。
2. 冷却系统供水：冷凝水可以作为供应冷却系统的水源。
冷却系统广泛应用于船舶的发动机、机舱和其他设备的冷却过程中。
利用冷凝水供应这些冷却系统，可以提高系统的效率，减少能源消耗。
3. 洗手水利用：经过处理的冷凝水可以用作船舶的洗手水供应。
蒸汽冷凝水回收工程方案
蒸汽冷凝水回收工程方案1. 项目背景随着全球水资源日益紧缺，水资源的合理利用成为全球范围内的关注焦点。
在工业生产中，大量的蒸汽冷凝水因为其高温高压的性质，往往被排放至环境中，造成了水资源的浪费和环境污染。
因此，蒸汽冷凝水回收工程成为工业生产领域一个必须解决的问题。
2. 目标本项目旨在设计和建设一套蒸汽冷凝水回收系统，将蒸汽冷凝水进行收集、处理和再利用，实现资源的最大化利用和环境的保护。
3. 工程方案（1）蒸汽冷凝水收集系统蒸汽冷凝水的收集是整个回收工程的第一步。
在工业生产过程中，通过管道系统将蒸汽冷凝水收集至统一的收集池中。
收集池应设计有足够的容量，以应对各种生产条件下的蒸汽冷凝水产量，并设置泄洪口、排污口等设施，以保障系统的安全和稳定运行。
（2）蒸汽冷凝水处理系统蒸汽冷凝水收集完成后，需要进行处理，以使其达到再利用的标准。
主要的处理工艺包括沉淀、过滤、离子交换、反渗透等。
通过这些工艺，能够有效去除蒸汽冷凝水中的固体颗粒、溶解性盐类、有机物和微生物等有害物质，使其水质达到再利用标准。
（3）蒸汽冷凝水再利用系统处理完成的蒸汽冷凝水可用于工业生产中的各个环节，例如锅炉给水、冷却水、清洗水等。
在设计再利用系统时，应根据生产工艺的要求，确定蒸汽冷凝水的再利用方式，并设计相关的管道系统和控制设备，实现对蒸汽冷凝水的再利用。
（4）监控和管理系统整个蒸汽冷凝水回收工程应配备监控和管理系统。
通过传感器、仪表和自动控制设备，对蒸汽冷凝水的收集、处理和再利用过程进行实时监控和控制。
并且应配备相关的数据采集与记录系统，以实现对该工程的数据分析和管理，形成数据报表，为后续工程的优化提供依据。
4. 设备及工艺技术在蒸汽冷凝水回收工程中，需要选用适当的设备和工艺技术，以实现系统的高效稳定运行。
在蒸汽冷凝水收集系统中，应选用耐高温高压的管道和阀门，并配合相应的泵和压力容器设备，以应对蒸汽冷凝水的输送和储存。
在蒸汽冷凝水处理系统中，应选用适当的沉淀、过滤、离子交换和反渗透设备，以实现对蒸汽冷凝水中有害物质的有效去除。
