计量泵手动调节流量

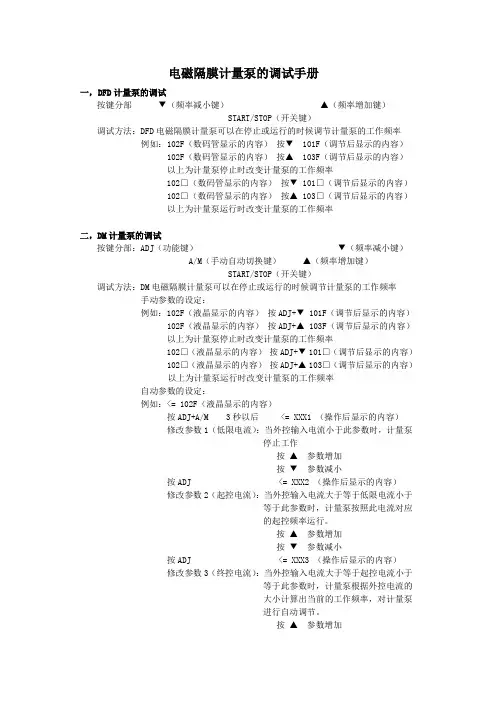

电磁隔膜计量泵的调试手册
电磁隔膜计量泵的调试手册一，D FD计量泵的调试按键分部▼（频率减小键）▲（频率增加键）START/STOP（开关键）调试方法：DFD电磁隔膜计量泵可以在停止或运行的时候调节计量泵的工作频率例如：102F（数码管显示的内容）按▼ 101F（调节后显示的内容） 102F（数码管显示的内容）按▲ 103F（调节后显示的内容）以上为计量泵停止时改变计量泵的工作频率102□（数码管显示的内容）按▼ 101□（调节后显示的内容） 102□（数码管显示的内容）按▲ 103□（调节后显示的内容）以上为计量泵运行时改变计量泵的工作频率二，DM计量泵的调试按键分部：ADJ（功能键）▼（频率减小键） A/M（手动自动切换键）▲（频率增加键）START/STOP（开关键）调试方法：DM电磁隔膜计量泵可以在停止或运行的时候调节计量泵的工作频率手动参数的设定：例如：102F（液晶显示的内容）按ADJ+▼ 101F（调节后显示的内容） 102F（液晶显示的内容）按ADJ+▲ 103F（调节后显示的内容）以上为计量泵停止时改变计量泵的工作频率102□（液晶显示的内容）按ADJ+▼101□（调节后显示的内容） 102□（液晶显示的内容）按ADJ+▲103□（调节后显示的内容）以上为计量泵运行时改变计量泵的工作频率自动参数的设定：例如：<= 102F（液晶显示的内容）按ADJ+A/M 3秒以后 <= XXX1 （操作后显示的内容）修改参数1（低限电流）：当外控输入电流小于此参数时，计量泵停止工作按▲参数增加按▼参数减小按ADJ <= XXX2 （操作后显示的内容）修改参数2（起控电流）：当外控输入电流大于等于低限电流小于等于此参数时，计量泵按照此电流对应的起控频率运行。
按▲参数增加按▼参数减小按ADJ <= XXX3 （操作后显示的内容）修改参数3（终控电流）：当外控输入电流大于等于起控电流小于等于此参数时，计量泵根据外控电流的大小计算出当前的工作频率，对计量泵进行自动调节。

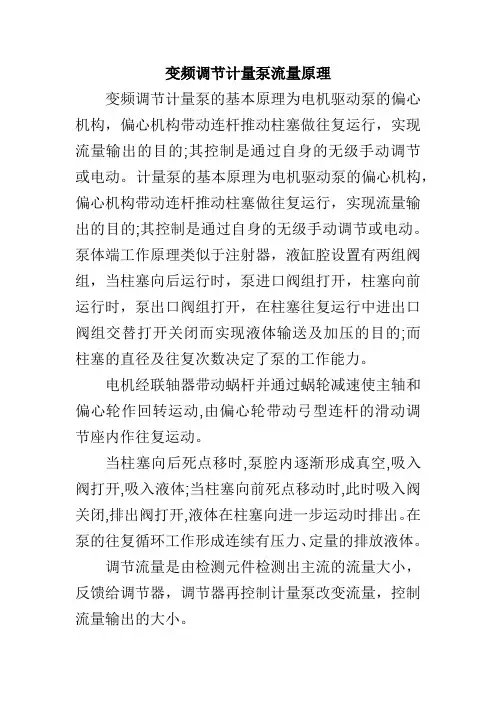

变频调节计量泵流量原理
变频调节计量泵流量原理
变频调节计量泵的基本原理为电机驱动泵的偏心机构，偏心机构带动连杆推动柱塞做往复运行，实现流量输出的目的;其控制是通过自身的无级手动调节或电动。
计量泵的基本原理为电机驱动泵的偏心机构，偏心机构带动连杆推动柱塞做往复运行，实现流量输出的目的;其控制是通过自身的无级手动调节或电动。
泵体端工作原理类似于注射器，液缸腔设置有两组阀组，当柱塞向后运行时，泵进口阀组打开，柱塞向前运行时，泵出口阀组打开，在柱塞往复运行中进出口阀组交替打开关闭而实现液体输送及加压的目的;而柱塞的直径及往复次数决定了泵的工作能力。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。
当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。
在泵的往复循环工作形成连续有压力、定量的排放液体。
调节流量是由检测元件检测出主流的流量大小，反馈给调节器，调节器再控制计量泵改变流量，控制流量输出的大小。

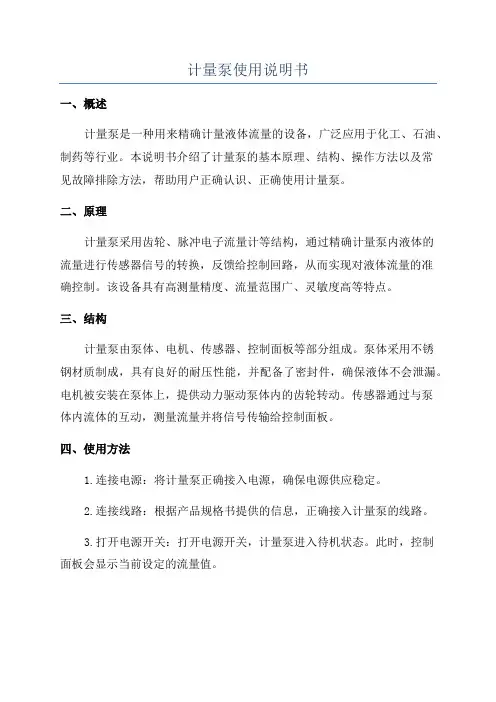

计量泵使用说明书
计量泵使用说明书一、概述计量泵是一种用来精确计量液体流量的设备，广泛应用于化工、石油、制药等行业。
本说明书介绍了计量泵的基本原理、结构、操作方法以及常见故障排除方法，帮助用户正确认识、正确使用计量泵。
二、原理计量泵采用齿轮、脉冲电子流量计等结构，通过精确计量泵内液体的流量进行传感器信号的转换，反馈给控制回路，从而实现对液体流量的准确控制。
该设备具有高测量精度、流量范围广、灵敏度高等特点。
三、结构计量泵由泵体、电机、传感器、控制面板等部分组成。
泵体采用不锈钢材质制成，具有良好的耐压性能，并配备了密封件，确保液体不会泄漏。
电机被安装在泵体上，提供动力驱动泵体内的齿轮转动。
传感器通过与泵体内流体的互动，测量流量并将信号传输给控制面板。
四、使用方法1.连接电源：将计量泵正确接入电源，确保电源供应稳定。
2.连接线路：根据产品规格书提供的信息，正确接入计量泵的线路。
3.打开电源开关：打开电源开关，计量泵进入待机状态。
此时，控制面板会显示当前设定的流量值。
4.调节流量：通过控制面板上的按钮，调节流量值。
按下"+"按钮增加流量，按下"-"按钮减小流量。
通过观察控制面板上的显示数值，确认流量是否达到了所需设置。
5.开始计量：当流量设置完成后，按下计量按钮，计量泵开始工作，开始计量液体的流量。
6.停止计量：当流量达到预设值时，计量泵会自动停止计量。
用户也可以手动按下停止按钮，终止计量。
五、维护保养1.清洁：定期清洁计量泵的泵体和传感器，保持设备干净。
使用干净的布擦拭，避免使用化学清洁剂。
2.检查密封件：定期检查计量泵的密封件是否损坏，如发现损坏应及时更换。
3.润滑：定期为计量泵的齿轮部分添加润滑油，确保泵体内部运转平稳。
4.防护措施：避免计量泵遭受明火、腐蚀性物质等，避免损坏设备。
六、故障排除1.若计量泵工作时发生异常声音，应立即停机查看是否有杂物进入泵内或液体过载。
2.如果流量显示与实际流量不符，应检查传感器是否损坏或控制面板设置是否正确。
加药计量泵流量调节与控制
加药计量泵流量调节与控制加药计量泵与普通容积式往复泵的根本区别在于流量调节部分。
计量泵在其驱动机构中具有专用的流量调节机构，而往复泵没有。
随着技术进步和特殊场合的要求，计量泵流量调节的方式也在不断发展。
流量调节方式主要分为以下几种：一、手动调节方式手动调节方式是采用计量泵驱动机构中的机械子系统使泵的冲程长度或有效冲程长度在0~100%范围内变化，从而达到调节流量的目的。
手动调节的方式包括：1. 可调偏心机构调节可调偏心机构是通过调节计量泵的调节螺杆，从而改变计量泵偏心机构的偏心距，达到改变计量泵柱塞行程的目的。
柱塞行程的改变直接改变了计量泵每个冲程的排量，所以计量泵的输出流量随之改变。
此类调节形式是对冲程的峰值流量进行调节，随着计量泵输出流量的改变，流量脉动对管路系统的冲击和影响也会随之改变。
可变偏心调节机构是计量泵中被普遍采用的机构形式，尤其是高负荷，苛刻环境的计量泵绝大部分采用此调节形式，只有极少品牌采用曲柄连杆调节机构。
2. 有效冲程长度调节有效冲程调节又被称为液压旁路调节。
有效冲程长度调节与可调偏心结构调节有所不同。
有效冲程调节结构不是直接改变计量泵的冲程长度，在整个调节过程中，计量泵柱塞运动的冲程长度没有直接变化。
有效冲程长度调节是利用液压旁路的开与关，改变柱塞实际驱动隔膜的冲程长度，也就是改变了柱塞驱动做功的有效长度。
通过改变柱塞的有效冲程，从而改变每个冲程的排量，最终改变计量泵的输出流量。
由于有效冲程调节不是直接改变柱塞的冲程长度，所以流量曲线的峰值不会随有效冲程改变而改变。
有效冲程调节只用于液压隔膜计量泵，是一种机构简单，调节有效稳定的机构，基本用于中低负荷计量泵的调节机构。
有效冲程调节方式已经在API675第三版中被列为计量泵冲程调节方式之一。
3. 机械“放过”式调节机械放过式调节的英文名称是LOSTMOTION。
它采用机械限位的方式，人为地使机械驱动机构与液力端柱塞脱离，从而改变柱塞的运动冲程长度，达到改变计量泵输出流量的目的。

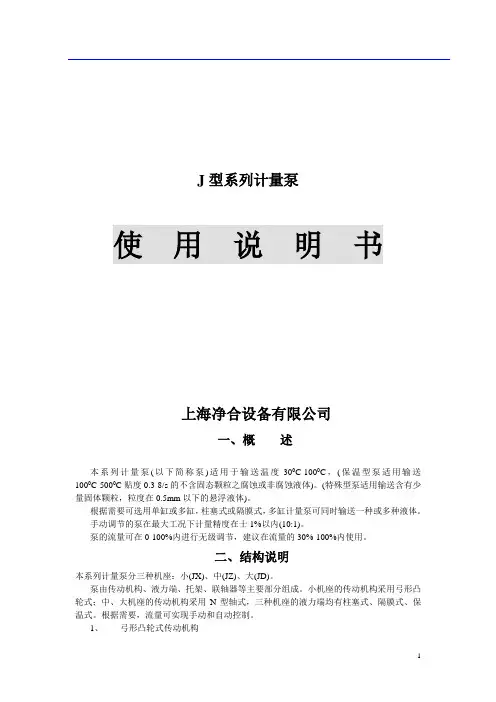

计量泵使用说明书
J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。
(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在士1%以内(10:1)。
泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。
二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。
泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。
根据需要，流量可实现手动和自动控制。
1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。
3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。
根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。
表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。
柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。
(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。
计量泵怎么调节流量
在计量泵的使用过程中，计量泵的流量比非常重要。
计量泵流量应等于或略大于工艺所需流量。
计量泵流量的使用范围在计量泵额定流量范围的30%～100较好，此时计量泵的重复再现精度高。
考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。
流量选择太高会使压力达不到，流量选择过高也会造成能量浪费。
如何手动调节流量：不同类型的计量泵调节流量的方式不同，我们主要来了解下比较常用的的手动调节流量。
泵接通电源以前，流量调节旋钮到零刻度。
在流量调节旋钮从零刻增加以前，检查吸入管路和排出管路，确保所有截止阀都打开。
拧松位于泵侧盖上的冲程锁定螺栓，以便调节泵流量，调节千分刻度冲程调节旋钮可以改变泵的流量，顺时针方向旋转减小流量，逆时针方向增加流量。
整个冲程调节范围都用百分比标出，旋钮上的最小间隔标定线为1%，将旋钮调至所需流量后，用手拧紧冲程锁定螺栓以保持住设定的流量。
流量的标定在泵运行的最初的12小时后，应对泵进行标定测试，从而找出在特定的运行条件下的精确流量。
通常仅在100、50%和10%流量下设定泵的流量，就足以表明整个调节范围内的泵的性能。
通过测定一个标定容器液面的变化，就可以对泵的流量进行计算。
建议该方法用于标定危险液体。
公司的标定柱可用于任何泵的标定。
在泵的出口采集并测量输出的液体，也同样可用标定泵的流量，但有必要在液体的排出点建立出液水头，使得泵可以精确的工作。
注意：建议一般不要使用这种方法标定流量，因为这样使得操作者直接面对危险的液体，可能导致事故。
另该方法测定的流量的时候很可能泵正处于自流，这样测的数据将比正常的偏大。
计量泵的行程调节方式
计量泵的行程调节方式
常用计量泵的流量调节方式有：调节柱塞式计量泵的柱塞（或活塞）行程、调节泵速、兼有调节行程和泵速三种，其中以调节行程的方式应用最广。
该方法简单、可靠，在小流量时仍能维持较高的计量精度。
计量泵行程调节方式有以下三种：
（1）运转中自动调节方式：常见有气动控制和电动控制两种。
气动控制是通过改变气源压力信号达到自动调节行程的目的；电动控制是通过改变电信号达到自动调节行程的目的。
（2）停车时手动调节方式：在停车时手动调节计量泵的行程。
（3）运转中手动调节方式：在泵运转中改变轴向位移，以间接改变曲柄半径，达到调节行程长度的目的。
常用方式有N形曲轴调节、L形曲轴调节和偏心凸轮调节等。
M226计量泵操作手册
ALLDOSM226 计量泵操作手册1 重要注意事项1．1重要说明这是一本有关计量泵的装置，安装，调试和维护保养手册。
为了便于明确详述，因此，对于安装和操作，既不对于所有涉及部分都进行说明，也不集中某部分进行详述。
如果你要求进一步说明或者对某一问题感兴趣（而这一问题本手册没有涉及）请联系ALLDOS公司获取。
本手册给出的有关安全说明，要求严格执行。
1．2安全说明本技术操作手册中的安全说明。
“危险，警告和注意”的具体含义如下：危险：如果使用本词，表示如果没有按说明书进行操作，或没有按次序执行，将可能导致出现事故和伤害。
警告：如果使用本词，表示如果没按规定进行操作或没按次序执行，将可能导致损坏计量泵。
注意：如果使用本词，它提醒操作者，可能将有异常情况出现。
2 结构和功能2．1功能M226隔膜计量泵是采用电机驱动，装备机械隔膜进行控制的往复进给泵。
驱动电机的旋转能量输送到齿轮和离心轮再到计量泵隔膜。
计量泵的离心作用使弹簧产生张力而收缩后撞击顶杆而驱动。
通过调整计量泵的行程旋钮和阀杆，行程长度的变量使计量泵流量的调整比可达1：10比例。
2．2量泵的结构1马达5变量头2齿轮6吸入阀3离心轮7压力阀4计量泵隔膜8行程调节旋钮3技术参数机械特性表中参数参考以水为介质的情况下，计量泵的最大流量为多少公升，计量泵的最大压力，工作电压400V，三相交流马达和损耗量功率为H=0.5MWC双泵的参数乘2计算压力损耗量不包括注入点的损耗精确度参考ALLDOS公司编号NO.0010011的计量泵(以水为介质) 吸水真空度见5.2.1材料驱动参数电压变量范围下的标准电流数据以50HZ为参考。
更详技术参数尺寸图（图见P5）4.操作范围和计量泵介质M226计量泵所适合的流体介质是不易磨损，非易燃的。
并要求严格遵守以下说明：1接触介质部分的化学阻力取决于介质的类型，介质的温度和工作压力。
参考ALLDOS公司计量泵有关阻力的说明。
在已经确定介质类型，介质温度和工作压力后，ALLDOS公司将给出具体信息。
