压缩弹簧的弹性系数计算

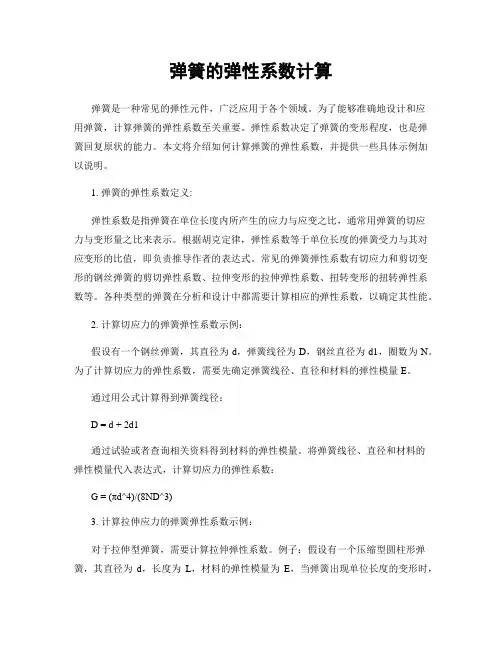

弹簧的弹性系数计算
弹簧的弹性系数计算弹簧是一种常见的弹性元件，广泛应用于各个领域。
为了能够准确地设计和应用弹簧，计算弹簧的弹性系数至关重要。
弹性系数决定了弹簧的变形程度，也是弹簧回复原状的能力。
本文将介绍如何计算弹簧的弹性系数，并提供一些具体示例加以说明。
1. 弹簧的弹性系数定义:弹性系数是指弹簧在单位长度内所产生的应力与应变之比，通常用弹簧的切应力与变形量之比来表示。
根据胡克定律，弹性系数等于单位长度的弹簧受力与其对应变形的比值，即负责推导作者的表达式。
常见的弹簧弹性系数有切应力和剪切变形的钢丝弹簧的剪切弹性系数、拉伸变形的拉伸弹性系数、扭转变形的扭转弹性系数等。
各种类型的弹簧在分析和设计中都需要计算相应的弹性系数，以确定其性能。
2. 计算切应力的弹簧弹性系数示例：假设有一个钢丝弹簧，其直径为d，弹簧线径为D，钢丝直径为d1，圈数为N。
为了计算切应力的弹性系数，需要先确定弹簧线径、直径和材料的弹性模量E。
通过用公式计算得到弹簧线径：D = d + 2d1通过试验或者查询相关资料得到材料的弹性模量。
将弹簧线径、直径和材料的弹性模量代入表达式，计算切应力的弹性系数：G = (πd^4)/(8ND^3)3. 计算拉伸应力的弹簧弹性系数示例：对于拉伸型弹簧，需要计算拉伸弹性系数。
例子：假设有一个压缩型圆柱形弹簧，其直径为d，长度为L，材料的弹性模量为E，当弹簧出现单位长度的变形时，所产生的拉力为F。
为了计算拉伸应力的弹性系数，需要先确定弹簧的几何参数和材料的弹性模量。
将弹簧直径、长度和材料的弹性模量代入表达式，计算拉伸应力的弹性系数：K = (F*L)/(πd^2)4. 计算扭转应力的弹簧弹性系数示例：对于扭转型弹簧，需要计算扭转弹性系数。
例子：假设有一个扭转型圆柱形弹簧，其直径为d，长度为L，材料的剪切模量为G，当弹簧出现单位长度的扭转变形时，所产生的扭矩为M。
为了计算扭转应力的弹性系数，需要确定弹簧的几何参数和材料的剪切模量。
弹簧受压缩时荷重的变化
弹簧受压缩时，其荷重（也称为载荷或受力）会随着压缩量的增加而增大。
这是因为弹簧遵循胡克定律，在弹性限度内，弹簧所受的力与它的形变量（即压缩量或伸长量）成正比，并且与弹簧的弹性系数（也称劲度系数或刚度）有关。
胡克定律的一般表达式为：
F=−k⋅x其中：
- F 是弹簧受到的力，即荷重。
- k 是弹簧的弹性系数，它描述了弹簧单位形变量下产生的反作用力大小。
- x 是弹簧相对于其自由长度的形变量，对于压缩弹簧来说是弹簧被压缩的距离。
所以，当弹簧被压缩时，荷重会随着x 的增加而线性增加，直至达到弹簧的弹性极限。
超过弹性极限，弹簧可能不再遵守胡克定律，并可能发生永久变形或者破坏。
在实际应用中，设计和使用弹簧时必须确保工作在其弹性限度内。
弹簧计算公式
胡克弹性定律指出，在弹性极限范围内，弹簧的弹性力f 与弹簧的长度x 成正比，即f =-kx，k 是一个物体的质量弹性系数，该系数由材料的性质决定，负号表示弹簧产生的弹性力与其延伸(或压缩)方向相反弹簧常数: 以k 表示，当弹簧被压缩时，载荷(kgf/mm)增加1mm 的距离，弹簧常数公式(单位: kgf/mm) : k = (g d4)/(8dm3 nc) g = 钢丝的刚度模量: 钢琴丝g = 8000; 不锈钢丝g = 7300; 磷青铜丝g = 4500;黄铜丝g = 3500d = 线径= 0d = 外径= id = 内径= md = 中径= do-dn = 转速总数弹簧常数的计算例子: 线径= 2.0 mm，外径= 22 mm，总匝数= 5。
5圈，钢丝材料= 钢琴钢丝k = (gxd4)/(8xdm3xnc) = (8000x24)/(8x203x3.5) = 0.571 kg f/mmpull，张力弹簧的k 值与压力弹簧的k 值相同。
张力弹簧的初始张力: 初始张力等于拉开彼此接近的弹簧所需的力，并发生在弹簧轧制成型之后。
在制作张力弹簧时，由于钢丝材质、线径、弹簧指数、静电现象、油脂、热处理、电镀等的不同，使得各张力弹簧的初始张力不均匀。
因此，在安装各种规格的张力弹簧时，应该预张力到平行弯道之间一定距离的力称为初张力。
初始张力= p-(kxf1) = 最大载荷-(弹簧常数x 拉伸长度)扭转弹簧常数: 以k 表示，当弹簧扭转时，载荷(kgf/m)增加1个扭转角。
弹簧常数(单位: kgf/mm) : k = (exd #)/(1167 xdmxpnxr) e = 钢丝的刚度模量: 钢琴线e = 21000，不锈钢线e = 19400，磷青铜线e =11200,黄铜丝e = 11200d = 线径= 0d = 外径= id = 内径= md = 中径= do-dn = 载荷作用下转臂的总长度= 3.1416。

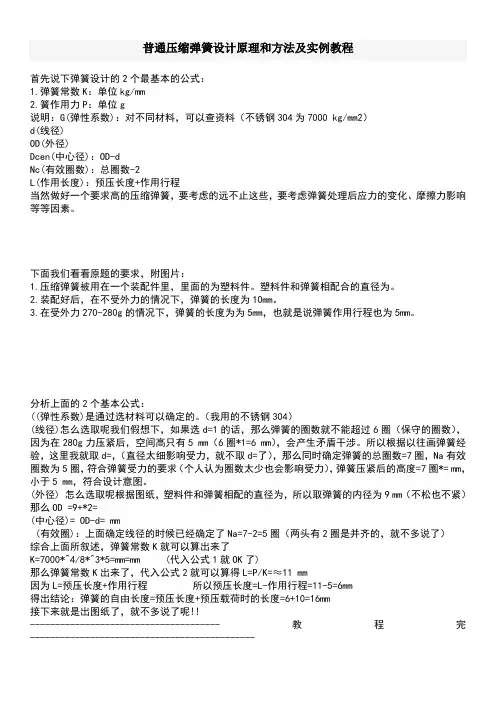

普通压缩弹簧设计原理和方法及实例教程
普通压缩弹簧设计原理和方法及实例教程首先说下弹簧设计的2个最基本的公式：1.弹簧常数K：单位kg/mm2.簧作用力P：单位g说明：G(弹性系数)：对不同材料，可以查资料（不锈钢304为7000 kg/mm2）d(线径)OD(外径)Dcen(中心径)：OD-dNc(有效圈数)：总圈数-2L(作用长度)：预压长度+作用行程当然做好一个要求高的压缩弹簧，要考虑的远不止这些，要考虑弹簧处理后应力的变化、摩擦力影响等等因素。
下面我们看看原题的要求，附图片：1.压缩弹簧被用在一个装配件里，里面的为塑料件。
塑料件和弹簧相配合的直径为。
2.装配好后，在不受外力的情况下，弹簧的长度为10mm。
3.在受外力270-280g的情况下，弹簧的长度为为5mm，也就是说弹簧作用行程也为5mm。
分析上面的2个基本公式：((弹性系数)是通过选材料可以确定的。
（我用的不锈钢304）(线径)怎么选取呢我们假想下，如果选d=1的话，那么弹簧的圈数就不能超过6圈（保守的圈数），因为在280g力压紧后，空间高只有5 mm（6圈*1=6 mm），会产生矛盾干涉。
所以根据以往画弹簧经验，这里我就取d=，（直径太细影响受力，就不取d=了），那么同时确定弹簧的总圈数=7圈，Na有效圈数为5圈，符合弹簧受力的要求（个人认为圈数太少也会影响受力），弹簧压紧后的高度=7圈*= mm，小于5 mm，符合设计意图。
(外径) 怎么选取呢根据图纸，塑料件和弹簧相配的直径为，所以取弹簧的内径为9 mm（不松也不紧）那么OD =9+*2=(中心径)= OD-d= mm(有效圈)：上面确定线径的时候已经确定了Na=7-2=5圈（两头有2圈是并齐的，就不多说了）综合上面所叙述，弹簧常数K就可以算出来了K=7000*^4/8*^3*5=mm=mm (代入公式1就OK了)那么弹簧常数K出来了，代入公式2就可以算得L=P/K=≈11 mm因为L=预压长度+作用行程所以预压长度=L-作用行程=11-5=6mm得出结论：弹簧的自由长度=预压长度+预压载荷时的长度=6+10=16mm接下来就是出图纸了，就不多说了呢!!--------------------------------------教程完---------------------------------------------。
弹簧与力的弹性
弹簧与力的弹性弹簧是一种具有弹性的物体，它在受到外力作用时会发生形变并具有恢复原状的能力。
弹簧的弹性与力的大小和方向密切相关，本文将探讨弹簧在不同力的作用下的弹性变化，并分析其中的物理原理。
1. 弹簧的弹性弹簧的弹性是指它受到外力作用时发生的形变，并在去除外力后恢复到原来的形状的能力。
弹簧的弹性可以通过胡克定律来描述，即弹簧位移与所受力成正比。
胡克定律可以表示为F=kx，其中F是弹簧的弹力，k是弹簧的弹性系数，x为弹簧的位移量。
2. 弹簧的弹性系数弹簧的弹性系数k是衡量弹簧刚度的一个重要参数，它描述了单位位移所受弹力的大小。
弹性系数越大，弹簧的刚度越大，相同的外力作用下，形变量将会更小。
弹簧的弹性系数与弹簧的材料、几何形状和加工工艺等因素有关。
3. 弹簧的弹性应用弹簧的弹性在实际生活中有许多应用，例如弹簧秤、悬挂系统和减震系统等。
弹簧秤利用弹簧的变形量来测量物体的重量，通过胡克定律可以计算出物体的质量。
悬挂系统中的弹簧可以通过调整弹簧的材料和弹性系数来实现对悬挂物体的稳定与平衡。
减震系统中的弹簧可以吸收机器或车辆在行驶过程中产生的震动和冲击力，达到减少振动的效果。
4. 力对弹簧的影响力是导致物体产生运动或形变的原因，对于弹簧来说，力的大小和方向将直接影响它的弹性变化。
当外力作用在弹簧上时，弹簧会产生形变，形变量与外力成正比。
当外力撤离后，弹簧将恢复到原来的形状。
5. 弹簧的拉伸与压缩当外力作用在弹簧的两端时，分为拉伸和压缩两种情况。
当外力使弹簧拉长时，弹簧将发生拉伸形变，形成拉伸弹簧。
当外力使弹簧压缩时，弹簧将发生压缩形变，形成压缩弹簧。
无论是拉伸还是压缩，弹簧的弹性变化都遵循胡克定律。
6. 弹簧的劲度系数弹簧的劲度系数可以用来描述弹簧的刚度和弹性变化的程度。
劲度系数可以通过弹性系数k和弹簧的形状参数等来计算得到。
劲度系数越大，意味着单位变形所需的外力越大，弹簧的刚度越高。
7. 弹簧的能量储存当弹簧受到拉伸或压缩形变时，会储存弹性势能。
弹簧知识点
弹簧知识1、拉簧和压簧的刚度F(N/mm)计算，也就是弹性系数K值=G*d²˙²/8*D³*n=(F2-F1)/(L2-L1).G=材料钢性模数(碳钢:78500，不锈钢:71600，磷青铜:39200)；d=材料线径； D=弹簧外径； n=弹簧有效圈数。
1-1、压缩弹簧的弹性系数测量方法弹簧自由长度H0预压后(预压力Pi)，长度是H1，预压量λi，该弹簧承受最大压力Pa时，弹簧长度的H2，最大变形量λa，则可用下列公式计算出相关数据来测量弹簧系数K.(a).承受最大压力时弹簧的长度H2=(n0+0.1n)d；(其中n0是总圈数，n是有效圈数，d是弹簧材料线径)。
(b).最大变形量λa=H0-H2=H0-(n0+0.1n)d；(c).硬弹簧(K≥1.0kgf), λi=0.2λa；(d).软弹簧λi=0.3λa；(e).弹簧工作行程h=λa-λi；(f).弹簧预压λi后，将拉压力计归零，再向下压入dL=[ H0-(n0+0.1n)d]/3,此时压力的dF，则弹簧系数K= dF/dL。
2、拉簧的初拉力F=P-(K*F1). 其中P=最大负荷力，K=弹簧常数，F1=拉伸长度。
3、扭力弹簧：常数K值(kgf/mm) K=G*d²˙²/1167*Dm*P*N*R.G材料的钢性模数(琴钢线:21000，不锈钢:19400，磷青铜/黄铜:11200)；d=材料线径；Dm=弹簧中经；N=弹簧总圈数；R=负荷作用的力臂；P=3.1416.4、弹簧的变形量切应力(N/mm2),与材料的切变模量G和材料的抗拉强度(N/mm2)有关。
5、判断一个弹簧设计是否合理，要看弹簧变形量在F力时的切应力应该小于所要求的寿命下允许切应力。
如果大于，则此弹簧设计是不合理，是用不了多久的。
（1）拉簧与压簧的切应力Ԏ=8kDP/πd ³；变形量δ=8PnD ³/Gd²*²。
弹簧压紧长度和压缩量
弹簧压紧长度和压缩量摘要：1.弹簧概述2.弹簧压紧长度的概念和计算方法3.弹簧压缩量的概念和计算方法4.弹簧压紧长度和压缩量的关系5.弹簧的应用领域正文：弹簧是一种常见的机械零件，具有弹性变形的特性。
在许多工程应用中，弹簧的压紧长度和压缩量是设计过程中需要关注的两个重要参数。
1.弹簧概述弹簧是一种由金属或非金属材料制成的具有弹性的零件。
它可以在受到外力作用时发生弹性变形，外力消失后恢复原状。
弹簧的种类繁多，如螺旋弹簧、板弹簧、扭簧等。
2.弹簧压紧长度的概念和计算方法弹簧压紧长度是指弹簧在未受到外力作用时，两端之间的距离。
通常情况下，弹簧压紧长度由弹簧的直径、材料和压缩量决定。
计算方法为：弹簧压紧长度= π*(直径/2)^2/8*μ。
3.弹簧压缩量的概念和计算方法弹簧压缩量是指弹簧在外力作用下发生的变形量。
通常情况下，弹簧压缩量由弹簧的材料、截面形状和受到的外力决定。
计算方法为：弹簧压缩量=F/k，其中F为受到的外力，k为弹簧的弹性系数。
4.弹簧压紧长度和压缩量的关系弹簧压紧长度和压缩量之间存在一定的关系。
在一定的外力范围内，弹簧压紧长度越长，压缩量越小；弹簧压紧长度越短，压缩量越大。
这主要是因为弹簧压紧长度影响了弹簧的弹性系数。
5.弹簧的应用领域弹簧广泛应用于各个领域，如汽车、摩托车、飞机、火车、船舶等交通工具，以及家用电器、工业设备、医疗器械等。
弹簧在上述领域中的作用主要包括：缓冲、减震、储能、定位、调节等。
总之，弹簧压紧长度和压缩量是弹簧设计过程中需要关注的重要参数。
弹簧精确长度计算公式
弹簧精确长度计算公式弹簧是一种常见的机械零件，它的主要作用是储存和释放能量。
弹簧的长度是一个非常重要的参数，它直接影响着弹簧的性能和使用效果。
因此，准确地计算弹簧的长度是非常重要的。
在本文中，我们将介绍弹簧精确长度计算公式，帮助大家更好地理解和计算弹簧的长度。
弹簧的长度计算公式主要包括两个部分，拉伸长度和压缩长度。
拉伸长度是指弹簧在拉伸状态下的长度，压缩长度是指弹簧在压缩状态下的长度。
下面我们将分别介绍这两个部分的计算公式。
拉伸长度的计算公式如下：L = (F L0) / k + L0。
其中，L表示弹簧的拉伸长度，F表示作用在弹簧上的力，L0表示弹簧的原始长度，k表示弹簧的弹性系数。
通过这个公式，我们可以计算出弹簧在拉伸状态下的长度。
压缩长度的计算公式如下：L = L0 (F L0) / k。
其中，L表示弹簧的压缩长度，F表示作用在弹簧上的力，L0表示弹簧的原始长度，k表示弹簧的弹性系数。
通过这个公式，我们可以计算出弹簧在压缩状态下的长度。
在实际应用中，我们需要根据具体的弹簧类型和使用条件来选择合适的计算公式。
同时，我们还需要考虑到弹簧的材料、工艺和使用环境等因素，以确保计算出的长度符合实际需求。
除了上述的计算公式，我们还需要注意一些与弹簧长度相关的重要参数。
比如，弹簧的刚度系数和变形量。
刚度系数是指单位长度内的弹簧刚度，它是计算弹簧长度的重要参数之一。
变形量是指弹簧在受力时的变形量，它也是计算弹簧长度的重要参数之一。
在实际计算中，我们需要综合考虑这些参数，以确保计算出的长度是准确的。
总之，弹簧的长度是一个非常重要的参数，它直接影响着弹簧的性能和使用效果。
通过合适的计算公式和重要参数，我们可以准确地计算出弹簧的长度，为弹簧的设计和使用提供有力的支持。
希望本文能够帮助大家更好地理解和计算弹簧的长度，为实际应用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧的弹性系数k与弹簧的直径，弹簧的线径，弹簧的材料，弹簧的有效圈数有关。
具体关系是：
与弹簧圈的直径成反比，
与弹簧的线径的4次方成正比，
与弹簧的材料的弹性模量成正比，
与弹簧的有效圈数成反比.
c=F/λ＝Gd4/8D23＝Gd/8C3n
上式中：
c：弹簧的刚度，（即你所说的弹性系数，中学物理叫倔强系数k）；
F：弹簧所受的载荷；
λ：弹簧在受载荷F时所产生的变形量；
G：弹簧材料的切变模量；（钢为8×104MPa，青铜为4×104MPa）
d：弹簧丝直径；
D2：弹簧直径；
n：弹簧有效圈数；
C：弹簧的旋绕比（又称为弹簧指数）
由上式可知。
当其它条件相同时，C值愈小的弹簧，刚度愈大，亦即弹簧愈硬；反之则愈软。
还应注意到，C值愈小，弹簧内、外侧的应力差愈悬殊，卷制愈难，材料利用率也就愈低，并且在工作时将引起较大的扭应力。
所以在设计弹簧时，一般规定C≥4，且当弹簧丝直径d 越小时，C值越宜取大值。
其实上面这个公式是根据微段弹簧丝ds受转矩后扭转dθ，从而产生微量变形dλ，再将d λ积分而得到圆弹簧丝螺旋弹簧在受载荷F后所产生的变形量：。
