EMG电动调门执行机构技术规范
EMG电动执行机构说明书
DREHMO ?电动执行器安装调试保养指导手册安装说明操作说明 维修保养说明用于多回转、角行程和直行程电动执行器注意:本说明书是供货的一部分，请妥善保存.紧凑型拔插式接线端子 电机综合说明维修手册适用于DREHMO（德瑞）电动执行器 (多回转、角行程、直行程执行器)。
安装调试执行机构之前请阅读本手册。
未遵照执行可能会导致人身或物质损害，并使所有质量保证失效。
将执行器应用到未经我们认可的场合所导致的损失我们不承担任何责任。
DREHMO?执行器的不同配置需要有下列不同的文件：据本安装、操作、维修手册接线图PROFIBUS DP特殊的PROFIBUS DP说明书这个符号代表“注意”。
未能遵照可能会产生损害。
这个符号表示“警告!”。
未能注意可能会导致人员和产品损失。
服务热线德国：Tel.: +49 (0)2762 / 612-314Fax: +49 (0)2762 / 612-359 或–466 或 -476中国: Tel: （Fax: （DREHMO电动执行器电动执行器的安全和使用注意事项(按照低压电器规范73/23/EWG)1. 总则在执行器工作中电源输入部分、移动或转动部分可能具有较高的表面温度。
非专业人员对执行器的开盖，错误的安装调试或操作可能导致严重的人员或物质损害。
其它信息请参考本手册。
所有工作（运输、安装和调试以及维修和保养）都必须由经过培训的合格人员来完成（按照DIN VDE 100 和 IEC 664以及当地国家的有关安全防护条例）。
按照本手册的安全操作规范所指的合格的人员是对DREHMO电动执行器的工作原理、安装、调试、操作都比较熟悉的人员，他们并且具备相应的职业培训。
本手册在工作时应随时携带，并对所要求的注意事项及时给予注意。
2. 合乎规范的应用电动执行器是用于对电动装置进行调控的单元。
电动执行机构的安装和调试必须按照EMV规范(89/336/EWG)进行。
技术数据、连接和操作按照有关文件和铭牌的数据，必须完全遵守。
德国EMG电动执行机构选型手册
德国EMG-DREHMO电动执行器选型手册选型建议选择合适、正确的执行器，我们建议一般遵循如下原则：1.按照执行器控制对象的运动轨迹选择相应输出形式的执行器多转式型：输出轴的转动必须大于2圈，才能完成被控对象的全行程。
适用于各类闸阀、截止阀和滑板阀等。
部分回转型：输出轴的转动小于360°（通常为0-90°也可提供特殊行程如120°或180°），就可完成被控对象的全行程。
适用于蝶阀、球阀、风门挡板和百叶阀等。
直线型：输出轴的运动为直线运动（而不是转动），适用于需要直线推力动作的阀门，如调节阀等。
2.根据驱使被控对象所需要的力矩，选择相应型号执行器。
多转式：10-16000Nm部分回转型：开关型10-80000Nm，调节型10-40000Nm直线型：5-217KN3.根据控制要求选择相应的控制方式，不同控制方式对应不同接线图。
4.根据工矿环境选择安装方式及安装尺寸。
5.根据特殊的工矿要求，选择相应参数。
订货须知示例：输入、输出4-20mADC信号；002表示输入接点量信号，输出接点量信号；003表示输入接点信号，输出4-20mADC和接点量信号。
调节型执行器（S则表示开关型执行器）支架拐臂式连接，型号中无FHA则为直连式连接方式。
输出额定力矩=300X10Nm蜗轮、蜗杆减速箱用于部分回转型多转式执行器输出力矩60NM（末位为0其数值表示输出力矩值，末位为9其数值需要加1表示输出力矩值）本机带MATIC系列控制箱产品电动多转式执行器目录1.技术参数1.1多转式执行器1.1.1小扭矩多转式1.1.2大扭矩多转式1.2部分回转执行器1.2.1开关型D(MC)+MSG系列1.2.2调节型D(MC)+MSG-R系列1.2.3DP(MC)系列1.3直线型执行器1.4电机数据1.4.1D(MC)系列1.4.2DP(MC)系列2.外形、输出连接尺寸2.1多转式执行器2.1.1小扭矩多转式2.1.2大扭矩多转式2.2部分回转型执行器2.2.1直连式2.2.1.1开关型D(MC)+MSG系列2.2.1.2调节型D(MC)+MSG系列2.2.2底座曲柄式2.2.2.1开关型D(MC)+MSG系列2.2.2.2调节型D(MC)+MSG系列2.2.3DP(MC)系列2.2.3.1外形尺寸2.2.3.2输出连接尺寸2.3直线型执行器2.3.1外形尺寸及连接尺寸3.控制方式(典型接线图)3.1STANDARD控制（不带控制箱）3.2Matic C控制3.2.1MC0023.2.2MC0033.2.3MC0053.3控制原理图3.3.1标准型3.3.2MC0023.3.3MC0033.3.4MC0051.技术参数1.1多转式执行器多转式电动执行器是所有执行器的基础。

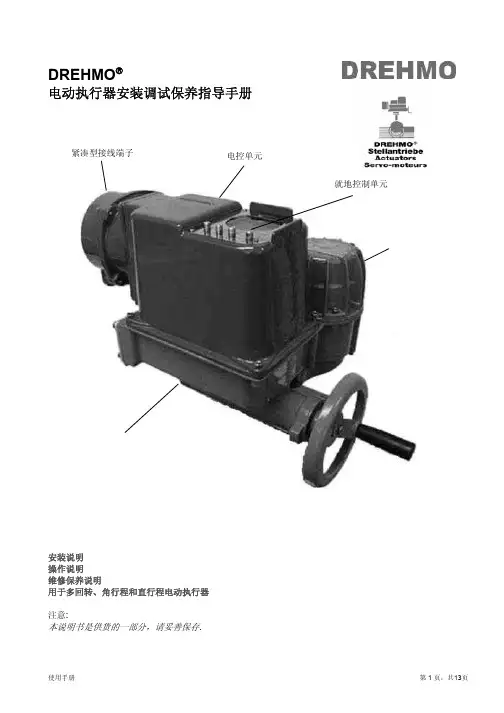

EMG调试手册
二、执行器技术数据
不同系列的 DREHMO 电动执行器技术数据可以按照用户的要求打印出来给用户参考。 2.1 工作方式 DREHMO 控制执行器及调节执行器的两种 S2/S4 工作方式。
DMC/DiM 120 DMC/DiM 250
DMC/DiM 30 DMC/ DiM 59
DMC/DiM 500 DMC/DiM 60
2.2 防护形式 执行器的防护形式 IP 在执行器的铭牌上有标注。在常规配置情况下执行器是适合户外安装使用的，它能够
使用手册 第 4 页，共13页
完全防护外界粉尘的侵入，也可防护水的短时浸泡(防护等级 IP67，依照 DIN EN 60529/ IEC 529)。作为选项 也可提供防护等级为 IP68 的电动执行器。IP68 的防护标准可使执行机构在潜入水的情况下正常工作。 2.3 技术参数 供电电压 供电电流 供电频率 功率 绝缘等级 环境温度 电缆截面 按照说明书标示，单位 [V], ±10% 按照说明书标示，单位 [A] 按照说明书标示，单位 [Hz], ±3% 按照说明书标示，单位 [kW] II 按照 DIN EN 61010 -25°C 到 +70°C (DiM 系列) -25°C 到 +60°C (DiMR 系列) 最小 1.5mm2 ， 适用电机功率最大到 1.6kW/400V(AC 3ph)；最小 2.5mm2 适用于电机功率 最大到 8.5kW/400V (AC 3ph)对更大的电缆截面请询问。 普通的溶解保险丝或针对感应载荷（电机）的自动保护装置： 16A 用于最大到 1.6kW/400V (AC 3ph)电机测量功率。 25A 用于 1.6kW 到 8.5kW/400V (AC 3ph) 电机测量功率。 螺纹连接： 0,5 到最大 2,5 mm2 最大 230V AC 0,3 A, 30V DC 2 A (欧姆荷载) 超压范围 I ≤ 300 欧姆 <海拔 2000 米。 当 >海拔 2000 米时请咨询生产商。 因为在不同的环境温 度下对绝缘和负荷强度有不同的限制。 IP67，当使用相应的电缆导入端口且密封完好时。 也可选择 IP 68 防护等级。 在执行器内部污染度为 1 (IEC 664) 在执行器外部污染度为 2 (IEC 664) 最大 95% / 31°C 当执行器标称电压>500V 或者接触器电压>60V 时，必须将控制单元 的电势参照点 0V 同 PE 相连。在电控板上将 X9 PE 和 GND 端子短 接。 其它的技术参数请咨询办事处。 2.4 手动操作 (“手轮”) 手轮用于断电时手动调节驱动设备或阀门的位置。不需要对执行器进行从电动到手动的离合切换操作。 向右转动手轮导致驱动套的右转 (从执行器向阀门方向看)。 2.5 运输和仓储 对正确的执行器运输方式（通过吊车）在下图给出了示意。 图1: 通过吊车对执行器搬运 • • • • • • 不要将起重机械的绳索挂在手轮或电机螺栓上。 仓储在通风和干燥的房间。 安装在户外时应接上电源。 当存放在潮湿的环境时，应接通电源。 对地面的潮气进行防护(应将执行器仓储在货架或类似的撑起的支架上)。 裸露的金属表面涂上合适的防锈剂。
R021EMG执行机构作业指导书资料
640MW机组检修作业标准
No:JMFZDS/SG.R021-2015 EMG执行器检修作业指导书
编写：
审核：
批准：
2015 年 05 月国电长源荆门发电有限公司
第一联
存根
第二联
发送
质量监督点验收流程图
H点、W点验收流程图
编号：
国电长源荆门发电有限公司不符合（不合格）处理单
附件1-6
国电长源荆门发电有限公司
不合格处理单流程职能表
附件1-7
不符合（不合格）处理流程表
质量监督点验收记录签证单
附录 10-
EMG执行器控制系统检修计划表
附录 10-
EMG执行器控制系统检修数据记录
阀门调校
质量要求： 1. 各阀门动作正常，平稳无振荡，阀位指示正常。
2. 角行程执行器全行程动作时间（≤60S）。
3. 直行程执行器全行程动作时间（≤60S）。
试验
质量要求：1.手/自开关切换正常。
2.阀门的动作方向、位置指示与实际相符，开关的行程时间测定满足指标要求。
3.模拟各联锁条件，应联动阀门动作准确、迅速，符合规定要求。
4.修改设定值，应联动阀门动作准确、迅速，符合规定要求。
EMG执行器控制系统检修数据记录
附录 10-
EMG执行器控制系统检修总结。
EMG电动执行器调试及常见故障处理教学提纲
EMG电动执行器调试及常见故障处理教学提纲E M G电动执行器调试及常见故障处理五、执行器的现场调试：带OPEN、STOP、CLOSE选择开关的就地控制单元电气行程限位位置的设定：1）进入调试状态：按下LT（保持）——将SI开关移至LEARN位置——大约10S——就地位置指示灯闪烁——表示进入了调试状态——S1位置保持LEARN——松开LT 要退出调试状态，只需将选择开关S1拨离LEARN 位置即可。
2）电气行程限位的设置（当执行器进入调试状态后）：①设定关方向电气行程限位把S2拨到CLOSE位置——至执行器电动运行到全关位置——把S2拨回到STOP位置——按下LT并保持——把S2拨到CLOSE位置——此时全关位置灯由闪烁变成常亮——说明全关方向的电气行程限位位置已设定完毕——把S2拨回STOP位置——松开LT按钮②设定开方向电气行程限位把S2拨到OPEN位置——至执行器电动运行到全开位置——把S2拨回到STOP位置——按下LT并保持——把S2拨到OPEN位置——此时全开位置灯由闪烁变成常亮——说明全开方向的电气行程限位位置已设定完毕——把S2拨回STOP位置——松开LT按钮3）删除已调试好的电气行程限位位置如果执行器已经设定好电气行程限位位置并处于行程限位位置，对应的LED灯常亮。
LT并保持——把SI开关设置在LEARN位置——大约30S左右——两个位置指示灯全部熄灭——表示原先设定好的两个电气行程位置已被完全删除注：大约在10S，就地位置指示灯闪烁表示有进入了调试状态。
4)单独删除其中一个方向开或者关的电气行程限位（改变电气行程限位位置）按上述第一步进入现场调试状态后，若之前设置的电气行程限位位置开位或者关位没有到达用户现在所需要的位置相应的位置指示灯就常亮的话，那么只需将其之前的电气行程限位位置删除掉，重新进行设置用户所需的位置。
（删除之前电气行程限位位置的步骤：进行调试状态后，执行器运行到之前的电气行程限位位置后相对应的指示灯常亮，此时需先LT按钮同时把S2拨向和运行方向一致的位置，此时该方向指示灯由常亮又变成闪烁则表示原来设定的行程限位位置已取消，然后可继续进行新的电气行程限位位置的设定）。
EMG电动门调试方法
E M G电动门调试方法 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】EMG电动门调试方法1，首先删除出先前设定的限位，方法如下：先按下Learn (LT)按扭，在把S1拨扭开关移至Learn位置。
大约过十秒就地指示灯（开、关两只指示灯）开始闪亮。
这表示执行前一进入调试状态。
大约在过20秒两指示灯熄灭，这表示正在删除先前设定限位。
大约在过35秒，便可松开Learn (LT)按扭，两指示灯回重新闪亮，此时先前设定已被删除，并且此时执行器进入了Learn (调试)状态。
2，行程开、关设定，方法如下：A，设定关限位：把S2拨到CLOSE，执行器电动到全关位置。
（注：执行器随时可以通过把S2拨到STOP位置使其停止）然后，把S2按扭拨回STOP位置，在按下Learn功能键同时，再次把S2拨到CLOSE位置，此时CLOSE由闪烁变常亮。
说明关限位行程已设置完毕。
B，设定开限位：把S2拨到OPEN，执行器电动到全关位置。
（注：执行器随时可以通过把S2拨到STOP位置使其停止）然后，把S2按扭拨回STOP位置，在按下Learn功能键同时，再次把S2拨到OPEN位置，此时OPEN由闪烁变常亮。
说明开限位行程已设置完毕。
注：1）当执行器离开设定终端位置时，开关指示灯又会闪烁。
只有两个终端位置都设置完毕，并退出Learn状态。
指示灯才能在两个终端位置正常指示。
2）在设定某一终端行程限位时，当故障报警灯（红灯）长亮时，说明已超出机械限位极限或超出执行器力矩范围。
此时执行器回调，直到故障灯熄灭。
3）当执行器的两个终端位置设定完毕后需更改某一限位设置时，可以按上述调试方法，只需重新设置需要更改的某一限位即可，无需对两个限位同时进行设置。
4）调试之前把，拨到OFF，拨到ON。
3，力矩设定，方法如下：若在调试过程之中在开的过程之中，出现报警灯（红灯）长亮时，如果不是挡板内部卡住，此时便需把力矩改大（注：最大不能超过95%）。
电动执行机构技术规范
电动执行机构技术要求1 电动执行机构采用智能一体化优质产品（包括齿轮箱、控制部分、电机部分、支架及输出拐臂。
具有ISO9001质量体系认证。
）2 电动执行机构是高精度、高可靠性调试维护方便的产品。
具有成熟的现场运行经验。
具有抗干扰能力，具有输入、输出信号隔离措施。
3 调节型电动执行机构可以通过自配的精确定位装置接受DCS系统输出的4～20mADC模拟信号和开、关无源干接点信号。
所供的开关型电动执行机构可接收开、关、停脉冲无源干接点信号或有源信号，开关触点容量为220VAC 5A。
确保电动执行机构和自动调节系统的接口协调一致，组成完整的闭环控制回路。
4 调节型电动执行机构可提供一个内部供电的电气隔离的4～20mA开度反馈信号，并具有就地开度显示功能。
5电动执行机构的位置反馈装置不应使用传统的电位器或增量式编码器配电池的方式，应采用进口的多圈绝对值编码器，总计数范围应达到4096圈，单圈分辨率应达到4096位，可在任意位置设置全关位置和全开位置。
6 调节型电动执行机构在失电或信号时，应能保持在失电或失信号前的原位不动，并提供报警输出接点。
7 电动执行机构的开度及开、关限位装置可靠，保证无过开、过关现象，开度标志明显，开关无空程，并保证开度指示与阀门开度位置一致。
8电动执行机构具有结构简单、性能可靠的力矩保护装置，执行机构过力矩时，自动切断电机电源，并发出过力矩报警信号。
9 电动执行机构能输出带光电隔离的、无源的开到位、关到位、开力矩、关力矩、就地、远程、综合报警等无源干接点输出信号，开关触点容量为220VAC 5A。
10电动执行机构应配置手轮及手/自动切换机构。
11电动执行机构电机应具有良好的伺服特性，具有高启动转矩倍数，低启动电流和小的转动惯量，并具有电机过热保护及相序检测功能。
电动机线圈的绝缘等级为F级。
12电动执行机构具有可靠的电制动功能，以防止电动机惰走。
13电动执行机构应具有智能功能，方便参数的调整，轻松实现开关正反模式转换、零满位的设定、死区及制动效果的调整。
EMG电动执行机构说明书
DREHMO电动执行器安装调试保养指导手册安装说明操作说明维修保养说明用于多回转、角行程和直行程电动执行器注意:本说明书是供货的一部分，请妥善保存.紧凑型拔插式接线端子 电机综合说明维修手册适用于DREHMO（德瑞）电动执行器(多回转、角行程、直行程执行器)。
安装调试执行机构之前请阅读本手册。
未遵照执行可能会导致人身或物质损害，并使所有质量保证失效。
将执行器应用到未经我们认可的场合所导致的损失我们不承担任何责任。
DREHMO?执行器的不同配置需要有下列不同的文件：•据本安装、操作、维修手册•接线图•PROFIBUSDP特殊的PROFIBUSDP说明书这个符号代表“注意”。
未能遵照可能会产生损害。
这个符号表示“警告!”。
未能注意可能会导致人员和产品损失。
服务热线德国：Tel.:+49(0)2762/612-314Fax:+49(0)2762/612-359或–466或-476中国: Tel: （Fax: （）DREHMO电动执行器电动执行器的安全和使用注意事项(按照低压电器规范73/23/EWG)1.总则在执行器工作中电源输入部分、移动或转动部分可能具有较高的表面温度。
非专业人员对执行器的开盖，错误的安装调试或操作可能导致严重的人员或物质损害。
其它信息请参考本手册。
所有工作（运输、安装和调试以及维修和保养）都必须由经过培训的合格人员来完成（按照DINVDE100和IEC664以及当地国家的有关安全防护条例）。
按照本手册的安全操作规范所指的合格的人员是对DREHMO电动执行器的工作原理、安装、调试、操作都比较熟悉的人员，他们并且具备相应的职业培训。
本手册在工作时应随时携带，并对所要求的注意事项及时给予注意。
2.合乎规范的应用电动执行器是用于对电动装置进行调控的单元。
电动执行机构的安装和调试必须按照EMV规范(89/336/EWG)进行。
技术数据、连接和操作按照有关文件和铭牌的数据，必须完全遵守。
3.运输、仓储有关运输、仓储等的注意事项请参照执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMG电动调门执行机构技术规范1.1.4.1 设备概述执行器在远方的情况下，电路接受远方来的4-20mA控制信号，并且和执行器位置反馈信号(4-20mA)进行比较，根据偏差向逻辑电路发出开、关指令。
逻辑电路接受各位置来的开关量信号，并经分析处理后，向继电器发开、关指令。
电源检测电路检测380V A V电源相序是否正确，电压是否正确，继电器把380V电源输出给电机。
位置反馈装置送出4-20mA 信号至操作员显示当前位置。
1.1.4.2 设备技术参数供电电压：按照说明书标示，单位[V], ?10%供电电流：按照说明书标示，单位[A]供电频率：按照说明书标示，单位[Hz], ?3%功率：按照说明书标示，单位[kW]绝缘等级：II按照DIN EN 61010环境温度：-25°C 到+70°C (DiM系列)-25°C 到+60°C (DiMR系列)电缆截面：最小1.5mm2 ，适用电机功率最大到1.6kW/400V(AC 3ph)；最小2.5mm2 适用于电机功率最大到1.5kW/400V (AC 3ph)，对更大的电缆截面请询问。
电缆保护(bauseits)：普通的溶解保险丝或针对感应载荷（电机）的自动保护装置：16A 用于最大到1.6kW/400V (AC 3ph)电机测量功率。
25A用于1.6kW到1.5kW/400V (AC 3ph) 电机测量功率。
电气连接螺纹连接：0,5 到最大2,5 mm2接触器荷载强度：最大230V AC 0,3 A, 30V DC 2 A(欧姆荷载)输入阻抗：(4-20mA) 300 欧姆安装高度：<海拔2000 米。
当>海拔2000 米时请咨询生产商。
因为在不同的环境温度下对绝缘和负荷强度有不同的限制。
防护等级：IP67，当使用相应的电缆导入端口且密封完好时，也可选择IP 68 防护等级。
污染指数：在执行器内部污染度为 1 (IEC 664)，在执行器外部污染度为2 (IEC 664)空气湿度：最大95% / 31°C1.1.4.3 调试步骤通过learn功能键设置执行机构开关限位（采用EMG组合传感器）。
行程限位的设定既可通过内部线路板上的开关标示按钮也可在不开盖的情况下通过就地操作开关直接设定。
、就地操作开关按钮图1．首先设定进入learn 模式（调试模式）按下LT按钮并保持，同时把S1拔钮开关移至Learn位置。
大约10秒以后，就地指示灯（开、关两只指示灯）开始闪亮。
这表示执行前已经进入调试状态。
如果要退出调试提示，只需把S1拔钮开关拔离learn位置。
Learn状态就立即解除。
2、如何删除出厂设置的限位每台执行器在出厂前根据相关参数，都已初步设定好开关行程限位。
如需对执行器限位重新设定，就必须首先删除原来的限位设定。
当按下learn（LT）按钮后，并把S1设置在learn位置，并保持大约30秒左右。
出厂预设限位就会被完全删除。
（注意：此时执行器就会自动以力矩优先原则对执行器的两个终秒，当两个指示灯同时闪烁10）大约再过端位置进入监护。
．的时候，此时Learn(LT)按钮可以松开，并表示执行器进入Learn(调试)状态。
3、行程开关的设置当执行器进入调试状态后，可以通过S2拔钮电动或直接通过摇手轮设定限位。
EMG-DREHMO执行器可以设定任意位置行程限位（当执行器的机械限位允许的情况下）。
设定关限位：把S2拨到CLOSE，执行器电动到全关位置。
然后，把S2按钮拨回STOP位置，在按下learn功能键的同时，再次把S2拨到CLOSE位置，此时CLOSE指示灯由闪烁变成常亮。
说明关限位行程已设置完毕。
（同样步骤也可直接通过手轮完成）设定开限位：把S2拨到OPEN，执行器电动到全开位置。
然后，把S2按钮拨回STOP位置，在按下learn功能键，同时再次把S2拨到OPEN位置，此时OPEN指示灯由闪烁变成常亮。
说明开限位行程已设置完毕。
（同样步骤也可直接通过手轮完成）。
把S2拨回STOP位置,松开LT按钮。
4、改变电气行程限位位置进入调试状态,并按3.12.1.1.3方法进行行程位置设定,在此过程,当操作执行器朝某方向运行时，此方向指示灯由闪烁变为常亮，则表示此方向运行到达原来已设定的电气行程限位位置，此时需先按下LT按钮同时把S2拨向和运行方向一致的位置，此时该方向指示灯由常亮又变成闪烁则表示原来设定的行程限位位置已取消，然后可继续进行新的电气行程限位位置的设定。
设定完成之后，必须检查电气行程限位位置并判断是否需要重新调整。
即将阀门从一个电气行程限位完整地运行到另一个电气行程限位。
如果是角行程执行器，必须确认当执行器在电动操作到电气行程限位时，应没有达到机械限位调整螺杆的位置。
请注意：1）当执行器离开设定的终端位置时，开关指示灯又会同时闪烁。
只有两个终端位置都设置完毕，并退出learn状态。
指示灯才能在两端位置正常指示。
2）在设定某一终端行程限位时，当故障报警灯（红灯）常亮时，说明已超出机械限位极限或超出执行器力矩范围。
请用户操作执行器回调，直到故障灯熄灭。
3）当执行器的两个终端位置设定完毕后需更改某一限位设置时，可以按上述调试方法，只需重新设置需要更改的某一限位即可，无需对两个限位同时重新进行设置。
4）、如果只有一个就地位置指示灯在闪，另一个就地位置指示灯常亮，表示执行器处于电气行程限位调试状态，且执行器处于该常亮灯指示的位置终端。
5）、如果在执行器朝电气行程限位运行时未到所需的电气行程限位停下来且一个就地指示灯常亮，说明到达了一个预先设定的电气行程限位位置。
该位置需重新调整或删除6）确定的电气行程限位位置可以在调试状态下检查。
通过操作选择开关S2，可将执行器运行到确定的电气行程限位位置。
由于执行器处于调试状态，如果没有达到电气行程限位位置，两个外部就地指示灯将闪烁。
只有一旦到了设定的电气行程限位位置，相对应的就地指示灯将由闪烁变为常亮。
7）、确认后只要把S1选择开关拨离LEARN位置，执行器就退出调试状态。
5反馈位置信号设定Matic C 003系列(模拟量输出)及005系列(模拟量输入输出)执行器所有4-20mA信号是自动进行跟踪的。
通常情况下，4mA代表全关设置。
20mA代表全开位置。
也就意味着当按次序设定全关，全开行程限位后，位置反馈信号也应为4-20mA设定完毕。
如需做微调，请使用电位计R1(4mA)和R2(20mA)EMG_DREHMO Matic C 005系列执行器(模拟量输入输出)提供0.5-5%灵敏度可调。
执行器需调整灵敏度时可通过微调R4进行设定。
注：在确定Xp范围时应注意不能预调到不必要的太敏感（太小），在给定值相对不太稳定的情况下，Xp范围应调到能保护执行器和阀那样大。
．5.1 电子位置变送器电子位置变送器将实际阀位转换成一个连续的4...20mA模拟电流信号。
5.2调整出厂时，设定为4mA行程位置（通常关电气行程限位）。
模拟电子位置变送器调整步骤如下：使用行程开关调整关和开的电气行程限位。
5.2.1 将执行器运行到关电气行程限位。
5.2.2 调整电位器R1，使串联在端子X3/23中的万用表电流值为4mA。
5.2.3 松开位置传感器电位器上的螺丝（大约8圈）直到感觉锁紧螺母有点发滞。
注意：螺丝的全部松开将导致螺纹的损坏。
如果螺丝没有松开到上述的合适位置（大约8圈），将导致电位器传感器齿轮的机械损坏。
5.2.4 将执行器运行到开电气行程限位位置。
5.2.5 用电位器R2调整100％（20mA）5.3 检查如果需要，重复地检查和重新调整0％（4mA）和100％（20mA）。
如果系统没有调整满意，恢复电子位置变送器至出厂状态且重复上述调整过程。
出厂状态恢复如下：5.3.1 拧紧传感器锁紧螺母。
5.3.2 将执行器运行到关电气行程限位位置（用万用表测量4mA）。
5.3.3 当执行器运行时4-20mA信号不变则已恢复至出厂状态。
6、变频器的调整执行器可在不改变电机转速的情况下，通过设定可改变其行程所需时间的长短。
（以步进方式来实现）将S3.1打到ON位置，可通过R6,R7,R8设定开方向所需时间的长短。
调节R6可在开方向设定一位置作为步进方式的起始点(动作----停止----动作---停止)，调节R7可以设定动作时间的长短（每个动作时间最短为0.5秒，最长为30秒）。
调节R8设定停止时间的长短（每个停止时间最短为0.5秒，最长为30秒）。
将S3.2打到ON位置，可通过R6,R7,R8设定关方向所需时间的长短。
调节R6可在关方向设定一位置作为步进方式的起始点(动作----停止----动作----停止)，调节R7可以设定动作时间的长短（每个动作时间最短为0.5秒，最长为30秒）。
调节R8设定停止时间的长短（每个停止时间最短为0.5秒，最长为。
秒）303．4．4执行器内部印刷线路板件及DIL直列式拨码开关电位器．R1 执行器4~20mA位置反馈信号零点调整R2 执行器4~20mA位置反馈信号放大倍数（增益）R4 执行器灵敏度0.5-5%(Xp) 无极变速调整（仅限Matic C 005系列）中间位置1R5 故障安全位置。
（仅限Matic C 005系列）即断信号保护中间位置2R6 Timer变频器启动设定R7 T-开（Timer变频器全关方向max 0.5秒，全开方向max 30秒）R8 T-关（Timer变频器全关方向max 0.5秒，全开方向max 30秒）R9 关方向力矩值调整R10 开方向力矩值调整DIL直列式拨码开关。
