实验四：基于Opnet的网络设计【实验题目】基于Opnet的网络设计【实验目的与要求】（1）理解网络仿真的工作原理；（2）掌握Opnet的安装与使用；【实验需求】会安装Opnet仿真软件，并进行简单的一些场景仿真【实验步骤】1、Opnet的安装1）拔掉网线，如果有防火墙软件，打开UDP2047端口或者彻底关闭防火墙。
2）执行modeler_81_plxx_win32.exe，按照提示安装OPNET Modeler软件。
最后选择License类型时，请选择Standalone模式。
3）再执行modeler_doc_xxxx_win32.exe和models_81_xxx_win32.exe，按照提示安装文档和库文件。
4）将xxx\Opnet（8.1.A_PL8）\8.1.A_PL3_8_Crack目录下的所有文件拷贝到C:\Program Files\OPNET\8.1.A\sys\pc_intel_win32\bin下。
5）从Start Menu里运行OPNET Modeler，此时会提示无License，选择运行License Management，此时应该没有任何license。
6）关闭License Manager，但不要关闭OPNET Modeler。
7）从OPNET Modeler的Edit－Preference里检查license_server和license_server_ standalone设置是否正确。
如果之前选Standalone模式，license_server应该为 localhost，本机地址或主机名，licenser_server_standalone应该为TRUE（如下图）。
如果修改了某些设置，请重新启动OPNET(回到第5步)。
8）双击bin目录下的Mk_Lic.exe，回车继续，等到出现结束提示后，回车关闭该窗口。
（等待的时间会比较长，如果中途退出，license会不完全。
OPNET局域网扩展实验——05opnet仿真实例资料文档
OPNET局域网扩展实验目的：掌握项目编辑器(Project Editor)的使用，学习Modeler建模和分析的功能。
学会用IT Guru来模拟仿真的基本过程。
内容概述：使用IT Guru快速创建一个网络，收集反映网络性能的统计结果，运行仿真，并且分析这些结果解决网络中存在的问题。
为公司内部互联网的扩展制定一个合理的方案。
目前，公司在办公楼的第一层有一个星型拓扑网络，现在要在第二层增加另一个星型拓扑网络。
这时一个典型的“what-if”问题，所要解决的是确保增加的网络不会导致整个网络的连通失败，如图1-1所示。
图1-1 计划中扩展后的网络模型步骤：1.2 建立网络拓扑结构要创建一个新的网络模型，首先需要创建一个新的项目和一个新的场景。
关键概念一个项目为一系列场景的集合，而每个场景对网络建模的侧重点不同。
采用开始建立向导(Startup Wizard)来建立一个新的项目和一个新的场景。
开始建立向导有以下几个步骤：(1)选择网络拓扑类型。
(2)设定网络的范围和大小。
(3)设定网络背景图。
(4)选择对象模型家族。
开始建立一个场景步骤如下：(1)打开IT Guru。
(2)从File菜单中选择New...。
(3)从弹出的下拉菜单中选择Project并单击OK按钮。
(4)将你的项目命名为<initials>_Sm，场景命名为<initials>_first_floor。
<initials>用来区分同一项目的不同版本，比如可以将项目命名为1_sim。
将场景命名为1_first_floor。
(5)单击OK按钮。
这时出现开始向导，创建新的背景拓扑图，如图1-2所示。
图1-2 开始向导：创建新的背景拓扑图选定网络的范围，如图1-3所示。
图1-3 开始向导：选定网络范围指定网络的大小，如图1-4所示。
图1-4 开始向导：指定网络大小选择OPNET自带的对象模型家族种类，如图1-5所示。
opnet实验报告范例
opnet实验报告范例OPNet仿真实验报告第一章实验任务1.1 实验一–设置一个仿真场景，假设PC有N台，服务器有M台，交换机和路由器根据N值进行配置–当N=30，60，90和M=1时，设置仿真场景，配置连接设备，服务器配置FTP、TELNET、WWW、SNMP等服务，给出N不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图–当N=90，M分别取值1和2时，设置仿真场景，配置连接设备，服务器配置同上，给出M不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图。
1.2 实验二RIP协议的OPNET仿真分析第二章OPNET网络建模及仿真方法2.1 OPNET简介OPNET是1986年由美国MIL3 Inc．(现在为OPNET Technologies Inc.)研制的，最初是用于军事需要，但很快就发展成为一款商业化软件，并成为目前世界上最先进的网络仿真和开发工具之一。
现在全球大约有2700个OPNET用户，涉及企业、军事、教育、银行、保险等多个领域，被第三方权威机构评为“世界级网络仿真软件第一名”。
作为商业软件的OPNET价格非常昂贵，但它也提供了专门用于教育和科研的免费版本，如OPNET IT Guru。
OPNET支持面向对象的建模方式，并提供图形化的编辑界面，更便于用户使用；采用离散事件驱动的模拟机理，使计算效率得到了很大提高；将基于包的分析方法和基于统计的数学建模方法结合起来，大大加快了仿真速度，而且可以得到更加细节化的模拟结果；在物件拼盘中，包含了详尽的模型库：路由器、交换机、服务器、客户机、ATM设备、DSL设备等，还有其它厂商的配备，使OPNET在新网络项目的设计以及对现有网络的分析方面都有卓越表现；它为通信协议和路由算法的研究提供了与真实网络相同的环境。
OPNet仿真实验报告(网络仿真课程)
南京理工大学计算机学院OPNET仿真实验报告课程名称： <<网络仿真技术>>班级：网工二班学号： 9姓名：陈子州指导教师：濮存来1.OPNET仿真过程1.1 建立网络拓扑结构要创建一个新的网络模型，首先需要创建一个新的项目（Project）和一个新的场景（Scenarios）。
首先创建30台PC机的场景:1_first_30。
(1) 打开 OPNET Modeler 10.0。
(2) 从 File 菜单中选择 New...。
(3)从弹出的下拉菜单中选择 Project 并单击 OK 按钮。
(4)将项目命名为1_sim_network，场景命名为1_first_30。
(5)单击 OK 按钮。
按照向导创建网络拓扑图。
首先选择一个空的项目Create Empty Scenarios，然后选择办公网络Office，然后确定网络的大小100m×100m，然后选择OPNET自带的对象模型家族种类，将Sm_Int_Model_List设为Yes，最后确认场景，单击OK。
(6)使用快速拓扑配置，一次性创建规则的拓扑结构，从Topology菜单中选择Rapid Configuration。
(7)从配置下拉列表中选择Star，单击 OK。
之后为该星形拓扑网络指定节点模型和链路模型。
即Center Node Model设为3Com公司的交换机3C_SSII_1100_3300_4s_ae52_e48_ge3；Periphery Node Model设为Sm_Int_wkstn；Link Model设为10BaseT，其中数量设为30。
再合理设置位置和半径，单击OK。
这样项目编辑窗口中会出现包含有一台交换机和30台PC结点的网络拓扑图。
下面对上述该星形网络拓扑结构进行扩展。
(8)添加服务器。
打开对象面板，找到 Sm_Int_server 对象，并将它放置在工作空间中。
单击右键，结束节点放置。
opnet实验报告范例【精品】

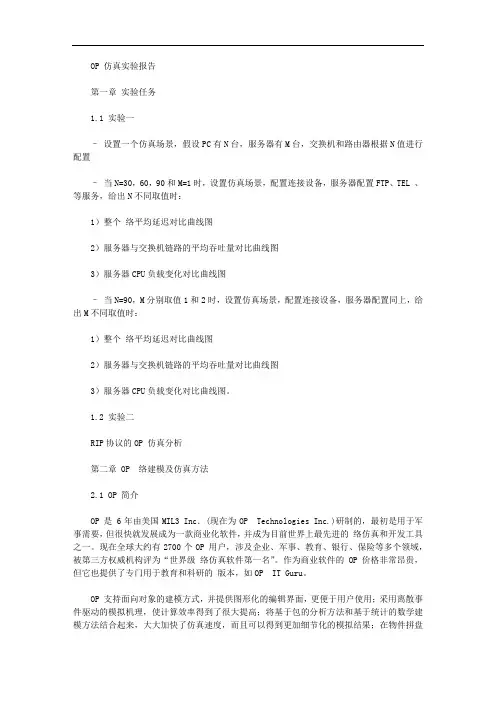

OP 仿真实验报告第一章实验任务1.1 实验一–设置一个仿真场景，假设PC有N台，服务器有M台，交换机和路由器根据N值进行配置–当N=30，60，90和M=1时，设置仿真场景，配置连接设备，服务器配置FTP、TEL 、等服务，给出N不同取值时：1）整个络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图–当N=90，M分别取值1和2时，设置仿真场景，配置连接设备，服务器配置同上，给出M不同取值时：1）整个络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图。
1.2 实验二RIP协议的OP 仿真分析第二章 OP 络建模及仿真方法2.1 OP 简介OP 是 6年由美国MIL3 Inc．(现在为OP Technologies Inc.)研制的，最初是用于军事需要，但很快就发展成为一款商业化软件，并成为目前世界上最先进的络仿真和开发工具之一。
现在全球大约有2700个OP 用户，涉及企业、军事、教育、银行、保险等多个领域，被第三方权威机构评为“世界级络仿真软件第一名”。
作为商业软件的OP 价格非常昂贵，但它也提供了专门用于教育和科研的版本，如OP IT Guru。
OP 支持面向对象的建模方式，并提供图形化的编辑界面，更便于用户使用；采用离散事件驱动的模拟机理，使计算效率得到了很大提高；将基于包的分析方法和基于统计的数学建模方法结合起来，大大加快了仿真速度，而且可以得到更加细节化的模拟结果；在物件拼盘中，包含了详尽的模型库：路由器、交换机、服务器、客户机、ATM设备、DSL设备等，还有其它厂商的配备，使OP 在新络项目的设计以及对现有络的分析方面都有卓越表现；它为通信协议和路由算法的研究提供了与真实络相同的环境。
此外，功能完善的结果分析器为络性能的分析提供了有效而又直观的工具；提供了多种业务模拟方式；具有丰富的收集分析统计量，查看动画和调试等功能；它可以直接收集常用的各个络层次的性能统计参数，能够方便地编制和输出仿真报告。
OPNET仿真小区宽带接入实验报告
上海大學通信原理課程項目利用OPnet實現光纖接入小區的仿真所在院系：中歐工程技術學院專業：信息工程指導老師：趙恒凱朱忠弟王建敏完成時間：2012年5月19號【摘要】字面上来讲,光纤接入（Fiber To The Building）意即光纤到楼；另外还有光纤到户(FTTP/FTTH)将光缆一直扩展到家庭或企业;FTTO,FTTC... 光纤是宽带网络中多种传输媒介中最理想的一种，它的特点是传输容量大，传输质量好，损耗小，中继距离长等。
本文闡述了光纖接入的基本原理，並介紹了一些常見的方式以及注意點，其次本文介紹了網絡仿真工具OPnet的功能，利用該軟件對光纖接入小區進行仿真建模，並進行分析。
1、光纖接入簡介光纤接入是指局端与用户之间完全以光纤作为传输媒体。
光纤接入可以分为有源光接入和无源光接入。
光纤用户网的主要技术是光波传输技术。
目前光纤传输的复用技术发展相当快，多数已处于实用化。
复用技术用得最多的有时分复用(TDM)、波分复用(WDM)、频分复用(FDM)、码分复用(CDM)等。
根据光纤深入用户的程度，可分为FTTC、FTTZ、FTTO、FTTB、FTTH等。
光纤通信不同于有线电通信，后者是利用金属媒体传输信号，光纤通信则是利用透明的光纤传输光波。
虽然光和电都是电磁波，但频率范围相差很大。
一般通信电缆最高使用频率约为9~24兆赫（10（6）Hz），光纤工作频率在10（14）~10（15）Hz之间。
2、光纖接入網光纤接入网是指以光纤为传输介质的网络环境。
光纤接入网从技术上可分为两大类：有源光网络(AON，Active Optical Network)和无源光网络(PON，Passive Optical Network)。
有源光网络又可分为基于SDH的AON和基于PDH的AON；无源光网络可分为窄带PON和宽带PON。
由于光纤接入网使用的传输媒介是光纤，因此根据光纤深入用户群的程度，可将光纤接入网分为FTTC（光纤到路边）、FTTZ（光纤到小区）、 FTTB（光纤到大楼）、FTTO（光纤到办公室）和FTTH（光纤到户），它们统称为FTTx。
opnet实验报告范例_实验报告_
opnet实验报告范例OPNet仿真实验报告第一章实验任务1.1 实验一–设置一个仿真场景，假设PC有N台，服务器有M台，交换机和路由器根据N值进行配置–当N=30，60，90和M=1时，设置仿真场景，配置连接设备，服务器配置FTP、TELNET、WWW、SNMP等服务，给出N不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图–当N=90，M分别取值1和2时，设置仿真场景，配置连接设备，服务器配置同上，给出M不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图。
1.2 实验二RIP协议的OPNET仿真分析第二章 OPNET网络建模及仿真方法2.1 OPNET简介OPNET是1986年由美国MIL3 Inc.(现在为OPNET Technologies Inc.)研制的，最初是用于军事需要，但很快就发展成为一款商业化软件，并成为目前世界上最先进的网络仿真和开发工具之一。
现在全球大约有2700个OPNET用户，涉及企业、军事、教育、银行、保险等多个领域，被第三方权威机构评为“世界级网络仿真软件第一名”。
作为商业软件的OPNET价格非常昂贵，但它也提供了专门用于教育和科研的免费版本，如OPNET IT Guru。
OPNET支持面向对象的建模方式，并提供图形化的编辑界面，更便于用户使用；采用离散事件驱动的模拟机理，使计算效率得到了很大提高；将基于包的分析方法和基于统计的数学建模方法结合起来，大大加快了仿真速度，而且可以得到更加细节化的模拟结果；在物件拼盘中，包含了详尽的模型库：路由器、交换机、服务器、客户机、ATM设备、DSL设备等，还有其它厂商的配备，使OPNET在新网络项目的设计以及对现有网络的分析方面都有卓越表现；它为通信协议和路由算法的研究提供了与真实网络相同的环境。
OPNETWLAN仿真报告
OPNET仿真报告一、实验目的1.熟悉WLAN的配置。
2.仿真，并找到最优的网络吞吐率和时延。
二、实验步骤1.新建一个工程，并命名，但是不能与以前保存过的工程重名，选择一个空的场景，以300m×300m的校园场景，并选择在场景中使用的网络的类型WLAN。
2．选择WLAN工作站，并建立10个工作站，如图所示。
3.对这10个工作站进行设置。
4.选择我们要查看的结果选择DES>Choose Individal Statistic，如下图选择要查看的结果。
5.仿真并查看结果将仿真时间设置为3分钟，点击Run运行仿真，并查看结果。
在查看结果时候，选择要查看的结果，点击show，出现动态窗口，在动态窗口处右击Add statictics，再选择要添加在一个窗口中的结果，点击Add，如图所示。
图1.发送和接收的数据率以及平均数据率图2.端到端时延和平均端到端时延图3.数据丢失率及平均丢失率图4.吞吐量及平均吞吐量三．实验结果分析1.由以上3个仿真结果可以看出数据丢失率和时延都很大，这样的网络必然会影响其性能。
2.实验中我们设置包的大小为1700，我们可以调整包的大小来调整对应的延时和数据丢失率，当我把包的大小设置为2000的时候他的延时如图所示，最高达到2，所以可以推测只有减小包的大小才可以使延时减小。
3.再次设置包的大小为1400，其平均吞吐量和时延如图所示。
我们可以看出系统没有达到预期的最优，所以我们通过不断调节包的大小使系统最优，即时延为最小，丢包率为0，并且吞吐量达到最大。
4.在实验中如果包的大小一直减小，延时会相应的减到最小，丢包率也会为0，但是吞吐量也在下降，这并不是我们想要的结果。
所以我们要再次精确设置包的大小。
在实验中当包的大小为1687时，系统达到最优，各个指标的图像如下图所示。
我们再增加包的大小，当包的大小为1688时，仿真结果如图所示：由图可知，包的大小仅增加1，但是丢包率和延迟却增加很多，所以，包的大小=1687是 最优点，此时系统达到最佳状态。
