闸门埋件安装工艺流程
闸门土建预埋件安装工艺要求
闸门安装工艺顺序、双方的分工和工期要求1、底枢承轴台安装(土建方施工，工期8天)；2、浇筑承轴台二期砼-—使用微膨胀水泥保证早强和精度（土建方施工，工期2天）；3、安装焊接端柱（钢结构方施工,工期14天）；同时等待二期砼强化；4、闸门落门（钢结构方施工,工期4天）；5、下拉杆预埋件安装（土建方施工，工期12天）；6、底枢总成安装（钢结构方施工,工期8天）；7、顶枢预埋件安装（土建方施工，工期8天）；8、顶枢总成安装（钢结构方施工,工期8天）；可以与7、同时进行实配安装；9、浇筑顶、底枢预埋件二期砼-—使用微膨胀水泥保证早强和精度（土建方施工，工期2天）；10、等待二期同强化（空闲14天）；11、去除门底支撑，转换受力（钢结构方施工,工期12天）；12、预埋底槛钢结构（土建方施工，工期8天）；13、浇筑底槛二期砼-—使用微膨胀水泥保证早强和精度（土建方施工，工期2天）；14、阀门门轨、底槛、门楣（土建方自行安装，工期可交叉作业）。
注1：总工期为102天，所有工期为预估工期，部分施工可交叉作业缩短工期，根据具体情况调整；注2：所有预埋件浇筑二期砼之前，要用钢筋焊接牢固，此工作由土建方施工，经监理复测数据符合设计和规范要求后方可浇筑；一、底枢承轴台、底槛、下拉杆安装顶底枢是保证闸门安全、正常运转的关键，所以施工时对顶、底枢安装精度要求较高(24736±1mm)，尤其是旋转中心的准确定位。
（一）放样1、旋转中心放样（单位mm）承轴台底槛放样图依据各自闸首的土建预设的基准放样点和船闸中心线，做船闸中心线的垂线，垂线向两边延伸，两端各取长度23000/2+868=12368（总长24736mm即为旋转中心距）。
制作空间支撑架，将承轴台悬吊预定位。
2、底槛放样以旋转中心为圆心画圆，R=12725mm，作为轨道的外边，R=11725mm，作为轨道的内边。
底槛中心线R=12225mm。
3、下拉杆预埋件放样下拉杆互成60度角，按找三角定位法放样，样线如下图所示（二）、安装放样完毕后，可进行底枢钢筋的制作及安装前的准备工作等。
闸门门槽埋件的安装
闸门门槽埋件的安装（1）埋件安装工艺流程（2）埋件安装前准备工作1.进行图纸审核（包括厂家指导），制定施工方案、质量保证措施以及安全文明施工条例等技术文件，报监理工程师审批。
2.清点埋件数量，检查埋件构件在运输、存放过程中是否有损伤，检查各构件的安装标记，不属于同一孔的埋件，不许装到一起。
3. 检查埋件的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。
4.检查并清理门槽中的模板等杂物，一期砼的结合面应全部凿毛。
5.设置控制点线，控制点线由专业测量单位测量设置，测量点线的设置应能满足埋件里程、高程及桩号偏差的控制。
6.安装用各种工具准备齐全，测量工具应经相关部门校验并在有效使用期内。
（3）埋件运输及吊装闸门槽埋件等采用反铲、12t吊车运输、吊装。
（4）埋件就位、调整、加固底坎预留槽及门槽内设插筋。
底坎安装时在插筋上铺设工字钢，或直接在插筋上用调整螺栓就位：门槽轨道待底坎二期砼回填就位后在底坎上依次向上安装，用插筋和调整螺栓固定；门楣座在轨道上或在轨道上焊接定位板就位，用插筋和调整螺栓固定。
埋件调整时挂钢琴线，利用千斤顶、调整螺栓等进行调整，调整后按设计图纸的要求进行加固。
加固应牢靠，确保埋件在浇筑二期砼过程不发生变形或移位。
安装调整后埋件的允许偏差应符合招标文件、设计图纸及DL/T5018-94规范的规定。
（5）砼回填埋件安装完，经检查合格，应在5~7表内浇筑二期砼。
如过期或有碰撞，应予以复测，复测合格，方可浇筑砼。
浇筑时，砼应均匀下料并采取措施振捣密实。
（6）复测及清理埋件的二期砼拆模后，应对埋件进行复测，并做好记录。
同时检查砼面尺寸，清除遗留的钢筋和杂物，以免影响闸门的启闭。
（7）节间防腐及面漆涂刷除主轨面、水封座的不锈钢表面外，其余外露表面按设计图纸及DL/T5018-94《水利水电工程钢闸门制造安装及验收规范》的有关条款进行防腐。
（8）埋件安装质量要求闸门埋件安装完成后，其质量要求按招标及有关国家标准执行，主要项目满足下列误差要求：a.主轨工作面、止水座板表面节间接头处的错位允许偏差≤0.5mm；b.主轨、止水座板工作表面扭曲在工作范围内，允许偏差≤0.5mm。
混凝土闸门安装施工方案
一、工程概况混凝土闸门是水利工程中常用的一种闸门类型，主要用于水闸、水坝等水工建筑物中。
本工程涉及混凝土闸门的安装，包括埋件安装、门叶安装和闸门安装后验收等环节。
二、施工准备1. 材料准备：确保所使用混凝土、钢筋、螺栓等材料符合设计要求和规范标准。
2. 人员准备：组织专业施工队伍，对施工人员进行技术交底和安全教育。
3. 施工设备准备：准备吊车、起重机、电焊机、振动器、水准仪等施工设备。
三、施工步骤1. 埋件安装（1）根据设计图纸，在混凝土结构中预留二期混凝土槽，预埋螺栓。
（2）待一期混凝土拆模、凿毛后，将埋件按组装顺序逐一吊入槽内。
（3）利用预埋螺栓和拉紧器调整埋件，确保安装精度，并进行固牢。
（4）浇筑二期混凝土，待混凝土强度达到设计要求后，进行复测，对超出允许误差的部位进行处理。
（5）检查埋件与混凝土结合的密实性，必要时进行灌浆处理。
2. 门叶安装（1）小型闸门门叶尺寸小，可在工厂制作成整体，运到现场直接吊装就位。
（2）大型闸门门叶尺寸大，需在工厂分节制造，运到现场后组成整体。
（3）根据现场吊装能力和闸门结构形式，采用以下方法：- 整体吊装：将已组装好的门叶整体吊入门槽。
- 分节吊装：将已组成整体的门叶拆开，分节吊入门槽内重新连接。
- 现场装配：将运到现场的部件直接在安装位置装配、焊接、连成整体。
3. 闸门安装后验收（1）检查闸门安装精度，确保门叶与埋件配合良好。
（2）检查门叶与门槽的间隙，确保闸门启闭顺畅。
（3）进行闸门启闭试验，确保闸门启闭灵活、无卡阻现象。
（4）检查紧固件连接牢固，无松动现象。
四、施工质量控制1. 严格控制混凝土、钢筋、螺栓等材料的质量，确保符合设计要求和规范标准。
2. 严格按照施工步骤进行操作，确保安装精度。
3. 加强施工过程中的监督检查，发现问题及时处理。
4. 对安装后的闸门进行验收，确保其性能满足设计要求。
五、施工安全措施1. 加强施工人员的安全教育，提高安全意识。
闸门埋件安装工艺流程
闸门埋件安装工艺流程闸门埋件安装工艺流程提要：门槽二期砼浇筑时，模板每75cm 高立一次，待该部分的砼浇筑后，继续向上立模板。
砼浇筑每30cm 一层，振捣时注意不要碰到主、反轨及其它预埋件闸门埋件安装工艺流程底槛和门槽凿毛、清理→底槛、主反轨测量控制点设置→埋件检查→底槛安装→底槛二期砼浇筑→脚手架搭设→主反轨拼接→主、反轨埋件吊装→主、反轨调整加固→门槽二期砼浇筑→门槽清理复查→涂装→脚手架拆除清理1底槛和门槽凿毛、清理利用浇筑闸墩时架设的脚手架将底槛和门槽二期砼浇筑部位凿毛并清理干净，凿毛后将插筋调直。
2底槛、主反轨测量控制点设置按照门槽埋件安装图和土建安装图相互校对主要尺寸控制点高程，并确定门槽安装基准控制点。
校对无误后做为门槽安装的依据。
采用经纬仪、水准仪等检测器具对门槽中心线、孔口中心线进行测定，选择高程、中心位置，把安装所需的全部尺寸放样定位备用。
3埋件检查检查埋件的外形尺寸、形位公差是否达到图纸、规范的技术要求，检查运输、搬运过程中是否碰撞扭曲，做好检查记录，以备安装。
4底槛安装底槛安装前，将搭焊筋、连接板底槛腹板、肋板焊接，再与一期砼的预埋插筋按设计要求焊接，焊接后，根据底槛的腹板、肋板的位置相应调整搭焊筋的位置。
安装前，按设计要求将待拼接的底槛焊接部位打坡口。
底槛用人工抬运就位。
底槛焊接后人工进行精确调整底槛安装位置。
底槛的位置调整准确后，用钢筋与底槛肋板和一期预埋插筋焊牢。
5底槛二期砼浇筑底槛安装就位后，开始浇筑底槛二期砼。
砼浇筑时，注意振捣棒不要碰到底槛及其它埋件，底槛下的砼从腹板处向两边浇筑，并用钢筋插捣使砼密实。
砼浇筑后，在底槛部位的上方搭设防护设施。
6脚手架搭设底槛砼浇筑后，开始架设门槽二期砼浇筑用的脚手架，架设脚手架时注意保护底槛不被破坏。
7主反轨拼接拼接场地设在上游铺盖上。
拼接前，首先按设计要求将待拼接的主反轨焊接部位打坡口。
主、反轨节间焊接时，在满足焊接要求的前提下，尽量将电焊机电流调小，并采用薄层焊，这样可以有效的控制焊接变形。

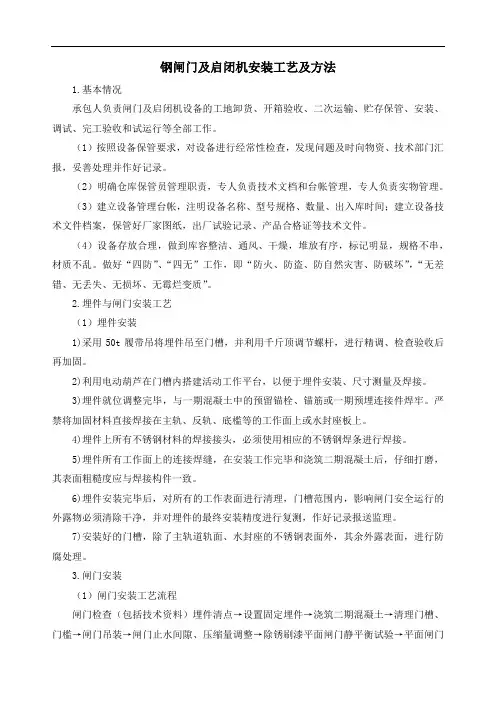

钢闸门及启闭机安装工艺及方法
钢闸门及启闭机安装工艺及方法1.基本情况承包人负责闸门及启闭机设备的工地卸货、开箱验收、二次运输、贮存保管、安装、调试、完工验收和试运行等全部工作。
（1）按照设备保管要求，对设备进行经常性检查，发现问题及时向物资、技术部门汇报，妥善处理并作好记录。
（2）明确仓库保管员管理职责，专人负责技术文档和台帐管理，专人负责实物管理。
（3）建立设备管理台帐，注明设备名称、型号规格、数量、出入库时间；建立设备技术文件档案，保管好厂家图纸，出厂试验记录、产品合格证等技术文件。
（4）设备存放合理，做到库容整洁、通风、干燥，堆放有序，标记明显，规格不串，材质不乱。
做好“四防”、“四无”工作，即“防火、防盗、防自然灾害、防破坏”，“无差错、无丢失、无损坏、无霉烂变质”。
2.埋件与闸门安装工艺（1）埋件安装1)采用50t履带吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。
2)利用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。
3)埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。
严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。
4)埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。
5)埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，仔细打磨，其表面粗糙度应与焊接构件一致。
6)埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报送监理。
7)安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面，进行防腐处理。
3.闸门安装（1）闸门安装工艺流程闸门检查（包括技术资料）埋件清点→设置固定埋件→浇筑二期混凝土→清理门槽、门槛→闸门吊装→闸门止水间隙、压缩量调整→除锈刷漆平面闸门静平衡试验→平面闸门试验（2）闸门安装方法1)闸门现场拼装应严格控制焊接变形：①从事现场安装焊缝的焊工，必须持有有效的合格证书；②无损检测人员必须持有国家专业部门签发的资格证书，评定焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任；③每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验；④所有焊缝的外观检查、无损探伤都要按照现行施工规范的规定进行。
机电设备及金属结构安装方法

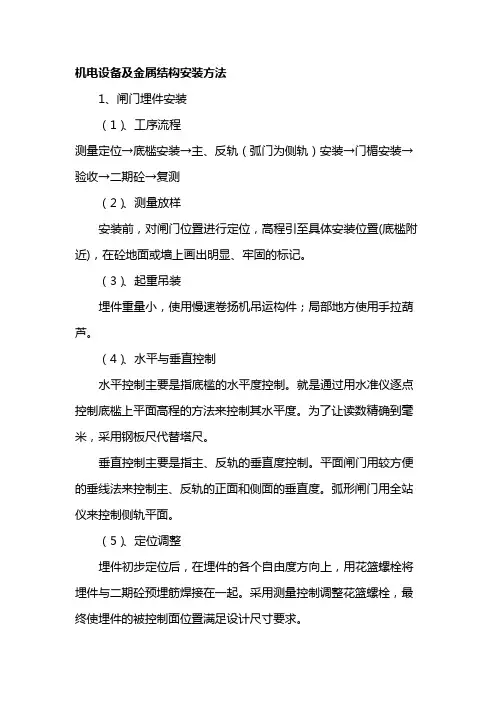

机电设备及金属结构安装方法1、闸门埋件安装（1）、工序流程测量定位→底槛安装→主、反轨（弧门为侧轨）安装→门楣安装→验收→二期砼→复测（2）、测量放样安装前，对闸门位置进行定位，高程引至具体安装位置(底槛附近)，在砼地面或墙上画出明显、牢固的标记。
（3）、起重吊装埋件重量小，使用慢速卷扬机吊运构件；局部地方使用手拉葫芦。
（4）、水平与垂直控制水平控制主要是指底槛的水平度控制。
就是通过用水准仪逐点控制底槛上平面高程的方法来控制其水平度。
为了让读数精确到毫米，采用钢板尺代替塔尺。
垂直控制主要是指主、反轨的垂直度控制。
平面闸门用较方便的垂线法来控制主、反轨的正面和侧面的垂直度。
弧形闸门用全站仪来控制侧轨平面。
（5）、定位调整埋件初步定位后，在埋件的各个自由度方向上，用花篮螺栓将埋件与二期砼预埋筋焊接在一起。
采用测量控制调整花篮螺栓，最终使埋件的被控制面位置满足设计尺寸要求。
（6）、焊接采用手工电弧焊方式焊接。
2、平面闸门安装（1）、工序检查→运到现场→安装水封→门槽检验→联接启闭机→吊入门槽→启闭试验→封水试验→验收（2）、吊运用载重汽车运输，汽车起重机装卸。
（3）、水封安装水封在现场安装。
安装时按水封压板上的孔，用电钻钻止水橡皮。
钻好孔后安装水封，紧固螺栓。
最后将接头处多余的水封割去，用角向磨光机磨平。
3、弧形闸门安装（1）、工序铰座安装→铰链安装→支臂安装→下节门叶就位→支臂与下节门叶联接→上节门叶就位→支臂与上节门叶连接→门叶接缝焊接→弧门启闭机联接→启闭试验→水封安装→封水试验→验收（2）、起重门叶与支臂等均用汽车起重机吊装。
（3）、铰座安装以两侧铰座的轴心线为测量依据，调整铰座的空间位置。
调好后将铰座固定在二期预埋螺栓上，浇筑二期砼。
具体操作时在侧墙上确定轴心线的投影位置，并画在砼面上，用拉线法控制调整。
铰座对孔口中心的位置尺寸用全站仪控制调整。
（4）、铰链与支臂安装先将铰链与支臂在安装前联好，然后吊放，使铰链对入铰座，穿轴。
平面闸门及埋件安装
平面闸门及埋件安装闸门埋件的安装精度是闸门活动自如，有效止水的关键，而且二期砼浇筑后又无法调正。
因此必须严格保证安装精度符合DL/T5018-94。
1、施工前期准备工作熟采图纸准备技术文件且密切配合土建在混凝土预留槽中预埋一期埋件。
此次工作应由专人从始至终全盘负责，因此预埋工作要在土建过程中配合进行施工安装，没有固定的作业时间，工作面相对拥挤，且安装位置必须保证准确无误。
1.1闸门埋件（闸槽）安装前，预留闸槽中的模板等杂物必须清理干净，一、二期砼的结合面全部凿毛，门槽断面尽寸、倾斜度、弧度和预埋铁件的位置必须符合图纸要求。
1.2核对闸门埋件的位置必须符合图纸要求。
1.3根据图纸逐一检查各个构件的制造质量，其允许偏差符合规范要求。
对不合格的埋件绝对不能安装。
1.4自制量具。
闸门埋件（门槽）是闸门上下运动的轨道，同时是闸门的止水口，精度要求高，所以自制量具是保证精度的必要措施。
1.5施工用具：电气焊工具，钢板尺，钢卷尺，尼龙小线0.5mm钢丝，5kg 铅锤，三角架或吊车，导链，手锤，水准仪，经纬仪、铁水平、墨斗、自制找正样板，木梯及搬手等。
2、平面闸门埋件（门槽）安装工艺1放线1.1用经纬仪和重锤配合根据建筑轴线，将门槽中心线，画在闸墩平台并弹出墨线。
1.2用重锤将闸门孔、槽中心线引至闸门槽底面，并弹出墨线。
1.1.3根据土建提供的标高点，在闸墩的下部做出标记。
2吊装就位：1利用汽吊或卷扬机从闸门安装孔内放入，如汽吊或卷扬机无法作业，可用三角架配合导链作业。
2捆扎点要垫好木方，防止损坏门框，捆绑点位置要适当。
3用经纬仪和钢丝找正埋件，其顺序是：利用调整螺栓先同时找正上下两端，再校核中间。
每0.8m测一点，埋件是否扭曲，用拉尼龙小线的办法测量，其间隙应符合DL/T5018-94。
4埋件与预埋铁或钢筋固定牢固，把不直的锚栓扳直，使其受力均匀。
3技术复核：埋件安装完毕后，全面复核一次精度，做出隐蔽工程检验记录。
闸门及埋件安装方案
一〕平面闸门埋件安装平面闸门埋件主要包括底槛、主轨、反轨及门楣等，埋件运至工地且土建具备安装条件后即可进行埋件安装工序。
将埋件由现场仓库运至安装地后，卸至闸墩前的护坦上，接着进行一期砼深凿毛，用高压水将碎屑、浮尘清理，调整预埋插筋或基础螺栓，清理门槽内渣土，积水，设置孔口中心，门槽中心及高程控制点等基准线。
之后，逐节将配套埋件转至门槽内，再在门槽顶部搭设脚手架，设置安全围栏，埋件安装样架及一着力点，起吊埋件进行安装。
为避免误工，确保安装质量。
安装过程中应注意以下几点：（1）严格遵照下列施工顺序（见图1）和施工样图及DL/T5018-94规范进行安装、检查。
（2）门槽构件和安装单元的连接，应按照施工详图进行，采用现场焊接，焊接前应制定稳妥的焊接工艺措施。
（3）用水准仪、经纬仪、吊线等严格控制安装精度。
（4）分节埋件及接合处焊后应磨平并进行防腐处理。
（5）二期砼浇筑过程中应对门槽构件工作面进行必要的保护，避免碰伤和污物吸附。
（6）埋件安装前应对一期砼预留槽尺寸进行检测，对一期插筋位置进行检查。
二〕闸门安装根据技术数据并结合现场施工条件，拟定采取以下安装方案进行：门叶运至工地后，利用8T汽车吊将门叶由启闭机平台吊装至闸室底板34。
70 高程上，利用机具将门叶调整固定，布设固定机具，塔设脚手架和安全设施，安装闸门附件（止水橡皮、滑块等），再将闸门落槽就位，与拉杆连接，待启闭机安装后进行闸门进行起落试验，至此，一块闸门安装完成。
三〕螺杆式启闭机安装本工程闸门设200 螺杆式启闭机1台。
螺杆式启闭机安装待土建工作基本结束后进行。
安装程序同下所示：（1）埋地脚螺栓应准确，二期砼达到强度要求后才能进行启闭机的安装操作试验：（2）利用水准仪、经纬仪控制安装精度；（3）安装完后严格按照有关规范进行空载及负荷试验。
十、启闭机房、工作桥启闭机房、砖房均为砖混结构。
根据图纸、预先制作门、窗框架，在砖墙砌体施工时，门窗随砌体安装。
